【周末美圖欣賞】全世界海綿城市集錦
海綿城市是指城市能夠像海綿一樣,在適應環境變化和應對自然災害等方面具有良好的“彈性”,下雨時吸水、蓄水、滲水、凈水,需要時將蓄存的水“釋放”并加以利用。
海綿城市以城市為集水區,通過水系統的自我調節,最大限度地降低水資源消耗、減少對水環境的污染物排放,最大限度地滿足生產和生活的需要、適應氣候的變化、服務于生態平衡,實現水資源健康循環的城市的理念。
關于海綿城市建設,國內雖近幾年才開始受到重視,但發展迅速。12月22日,習近平總書記在中央城市工作會議上提出要提升建設水平,加強城市地下和地上基礎設施建設,建設海綿城市。

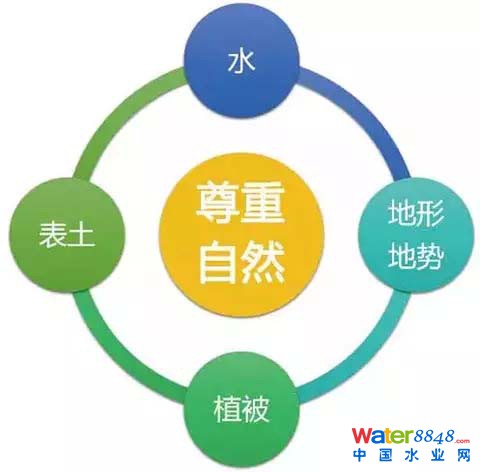

海綿城市建設的精髓是四個尊重
來看看這些國外的海綿城市,想象一下我們城市的未來吧!

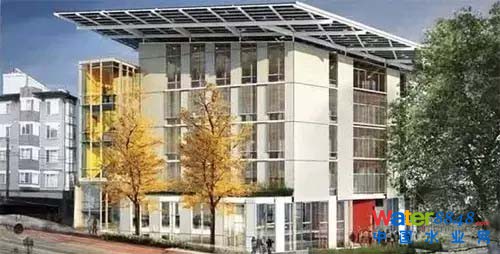

1、西雅圖布利特中心
在西雅圖布利特中心的太陽能電池板下,屋頂收集的雨水通過濾池的過濾后可以生產出飲用水。同時,洗滌和沐浴的灰水收集后通過人造濕地過濾,然后進入土壤,回歸自然。這個建筑最為知名之處可能是其廁所用水非常少,每次使用只消耗兩湯匙的水。

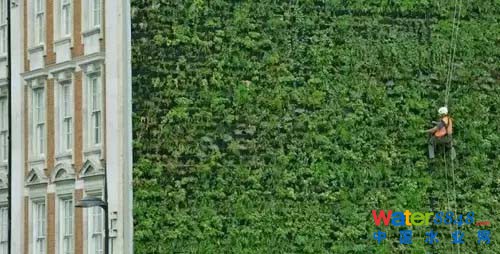

2、倫敦Rubens垂直綠化
倫敦皇宮酒店的Rubens垂直綠化主要是用于減少城市內澇,垂直綠化墻包含了10000種草本植物,高度是68英尺。加里˙格蘭特的設計是通過屋頂截留雨水,然后慢慢地流在墻上,一方面這樣降低了雨水到達街道上的量,另一方面綠化墻也會減少空氣污染和噪音。

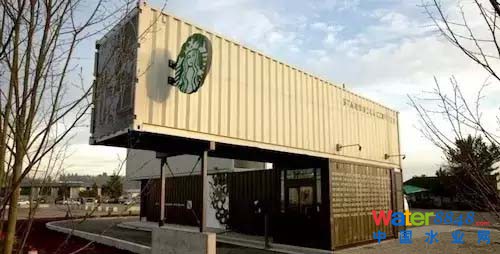

3、芝加哥星巴克咖啡館
海綿建筑的確好,但如果需要消耗很多水來建這樣的建筑,那也不是一件容易的事情。因此,廢棄物的回收使用無疑是有意義的,這家芝加哥的咖啡館是用回收的集裝箱建起來的。

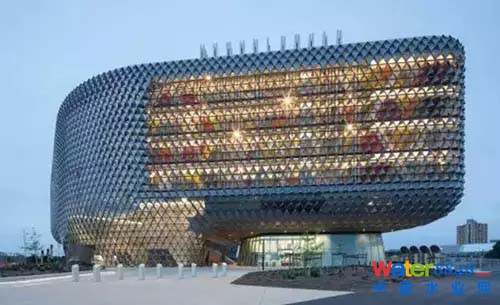

4、澳大利亞的SAHMRI
南澳大利亞的健康與醫學研究所耀眼的外形可能是這座建筑最吸引人的地方,但這座建筑真正的內涵是在其內部,這座建筑能耗設計水平很高,而且它的冷卻塔用水、廁所用水來自于雨水和再生水,作為智能化的一部分水和能量的消耗有實時的數據顯示。

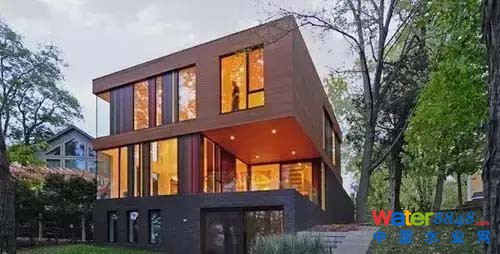

5、威斯康辛州O-S房屋
并不是只有大的建筑物花大價錢才能做出好的實例,O-S這種房屋的2/3雨水進入到地下過濾,剩余的儲存在大的桶里,用于澆灌植物,車道、露臺都是可滲透性的,避免了大量雨水進入城市下水道,而在過去,暴雨的時候大量未經處理的水和污水直接進入密歇根湖。

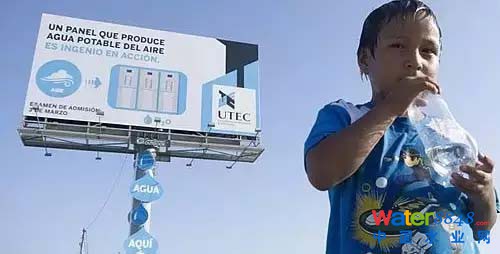

6、秘魯利馬生產的廣告牌
你可能不會每天都看到一個城市的廣告牌每天都在生產水,但這確實是在秘魯利馬發生著。雨水產生的量可能會很少,但濕度很高,因此廣告牌可以凝結和過濾空氣中潮濕的水分獲得清潔水,雖然很多人都承認這不足以解決廣泛存在的缺水危機,但他們鼓勵設計者去思考更加廣泛的新措施。

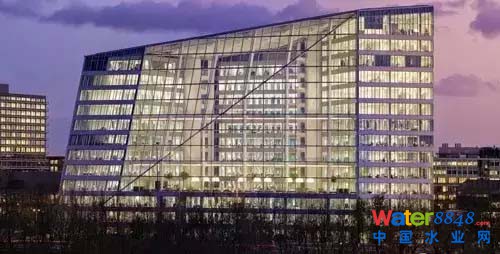

7、阿姆斯特丹的Edge
今年的綠色生態建筑授予了荷蘭阿姆斯特丹的Edge,這幢建筑的評價得分是98.36%。它的獨特之處在于除了其無源溫度控制,漂亮的節能設計和節能的發電技術,辦公樓存留雨水,并將其用于沖洗廁所,并澆灌在周圍的花園植物。

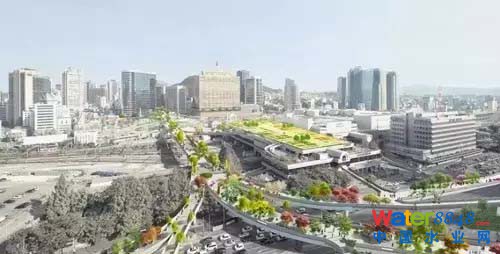

8、首爾空中花園
隨著首爾越來越擁擠,設計者和建筑師正嘗試開發未用的空間,鹿特丹的MVRDV公司正將廢棄的高速路變?yōu)榭罩谢▓@,包括有喬木、灌木和花卉植物園。在一部分的花園上,游客可以在一個3個足球場大小的全天然的草坪下享受野餐,用綠地替換不透水地面與綠地,這些有助于城市應對短時的暴雨。
9、紐約的Bioswals
黃色出租車和百老匯是紐約的代名詞,但你是否知道,bioswales也是紐約的代名詞?在這個城市,雨水被土壤和植被吸收,減少了內澇的危險。
10、阿聯酋馬斯達爾城
馬斯達爾城的建設表明城市可以是可持續的,即使在最惡劣的氣候。馬斯達爾在水資源方面有著創新的設計。城市要做到用水量降到相同規模城市的1/2,每天只需約8000立方公尺的水量,遠低于傳統每天2萬立方公尺的用水量。
這將要如何做到呢?馬斯達爾的居民用水多來自于廢水循環利用和經過除鹽處理的海水。當人們將地下水抽到地面上后,整個除鹽過程則是用太陽能發電的除鹽設備進行處理。經過太陽能提供能量的脫鹽系統之后,成千上萬噸的淡水將被送進千家萬戶。
另一方面,一些用過的廢水則被用于城市中的工業用水,清洗建筑和街道并用于制冷。在這里儲水和用水將會更有效率,包括在所有的居民住房中安裝節水龍頭、洗衣機、兩段式?jīng)_水馬桶等。
來源:常州晚報、污水處理觀察
美圖!廣州爛魚塘變超美濕地公園 是第一個“城市海綿”
看似普通的景觀水位,也經過了水務院工作人員精心計算:“景觀水位如果定得太低,會影響景觀效果,如果太高,雨季會內澇。”

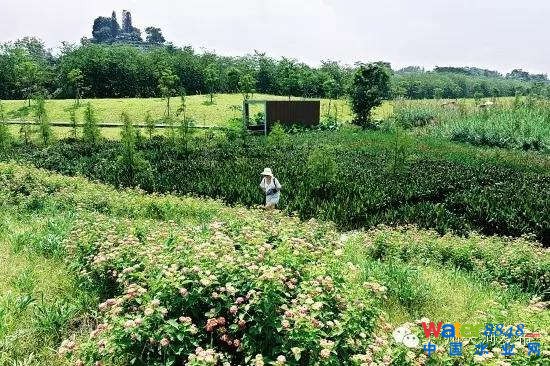

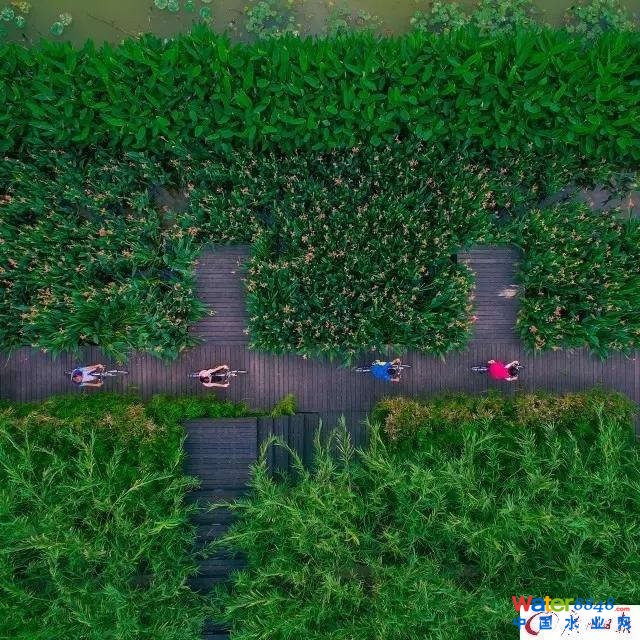

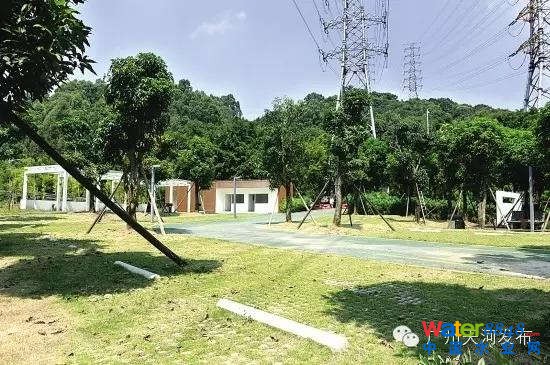

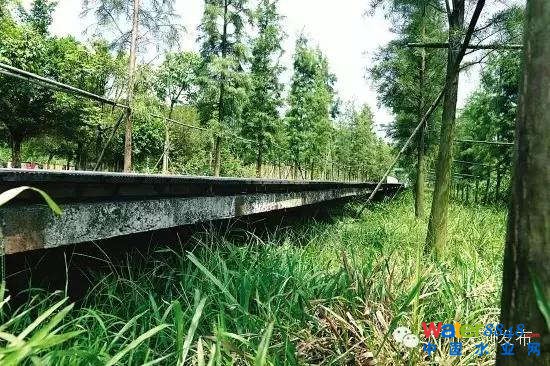

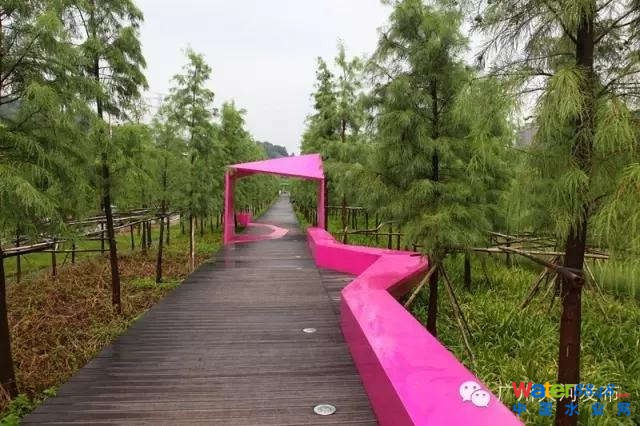

從臭不可聞的爛水塘,到如今草長鶯飛的濕地公園,位于廣州天河智慧城的大觀濕地公園來了一次華麗轉身。即日起,該公園正式對外開放,并“入住”了一批野生動物,青蛙、白鶴、野鳥、野鴨在這里“安家落戶”,帶來了勃勃生機。廣州大觀濕地公園航拍圖。圖/陳靖文
據了解,大觀濕地公園占地面積約47公頃,相當于2/3個天河公園大。從航拍圖看,其實景是一條綿延3公里長、30米—120米寬的生態長廊。這里還是廣州第一個“海綿城市”試點,是集水質凈化、雨洪調蓄生態循環城市設施以及休憩科普旅游基地于一體的多功能生態濕地公園。

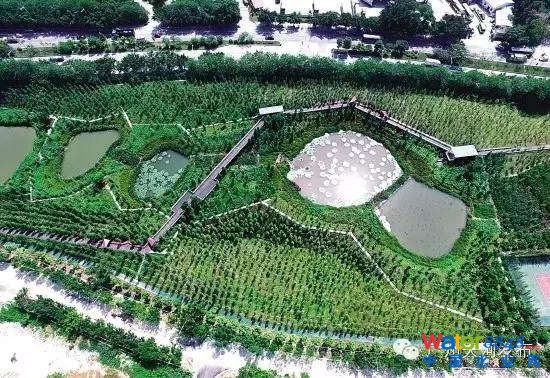

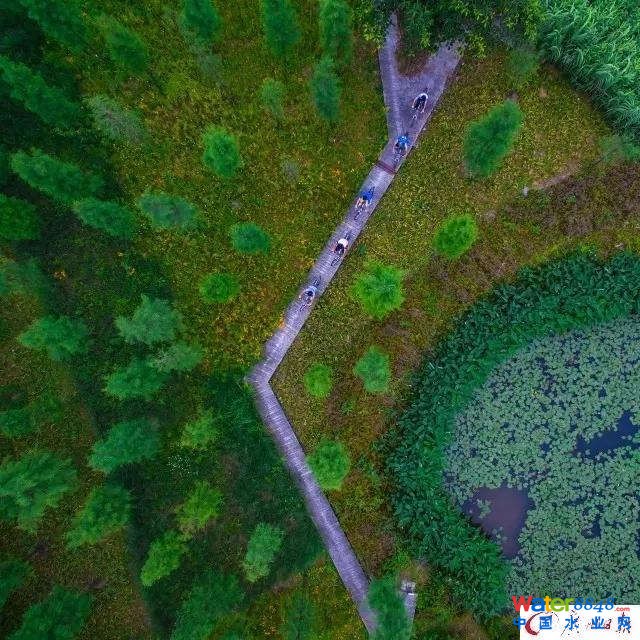

無人機升上大觀濕地公園的上空,實時圖景傳到眼前:十幾個大小不一、梯田般逐級錯落的水塘鋪展開去,中間散落著不少市民嘗鮮游玩拍照,遠處郁郁蔥蔥的舊羊山風光秀麗優美。
其實,這里以前是山地以及農民用來養魚和灌溉用的水塘,雜草叢生、淤泥黑水。是任由這片爛地繼續腐爛,還是推倒建成大片高地,這個問題擺在了城市管理者眼前。
廣州天河智慧城管理委員會主任唐錫漢說,當時區里想了很多辦法,最后達成共識——如果不建海綿城市,不把它變成綠地,一旦下雨,舊羊山上的雨水就會毫無阻攔地灌入智慧城,變成城市洪澇災害。
2013年,大觀濕地開始改造,保留了部分的魚塘,再重新挖了不少水塘,改造成十幾級落差。別看這些水塘好像平平常常,人們把它稱為“海綿泡”,到時雨水和山水流經十幾個高低錯落的“海綿泡”后,不會像洪水那樣讓人望而變色,而是變成了涓涓細流。
每一個水塘深約1—1.5米,實際上挖多深多寬,都凝結了科技的秘密。廣州市水務規劃勘測設計研究院的工作人員根據多年水文資料計算出20年一遇的洪峰流量,定出防洪要求,根據每平方公里推薦的調蓄量,算出片區面積對應的調蓄量,反推出每個海綿泡的高度和寬度?此破胀ǖ木坝^水位,也經過了水務院工作人員精心計算:“景觀水位如果定得太低,會影響景觀效果,如果太高,雨季會內澇。”
經過“海綿城市”改造后,濕地內水面面積從13.67公頃增加至16.5公頃。新塘水庫改造后,總庫容從55.71萬立方米增加至61萬立方米;防洪庫容從52.11萬立方米增加至55.71萬立方米!
開放之前,大觀濕地公園已有兩個月的試運行期。公園隨處可見以下場景:創客們喝著咖啡做路演,項目經理沿著綠道談項目約合作,程序員在觀景平臺寫程序代碼,單身男女牽手相聚軟件“緣”,企業籃球友誼賽令人熱血沸騰,小朋友跟著爸媽對著200多處科普標示牌學知識……

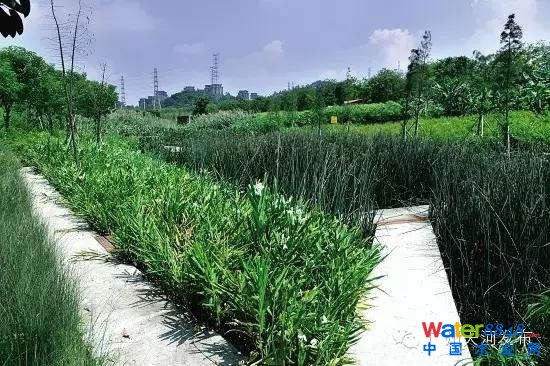

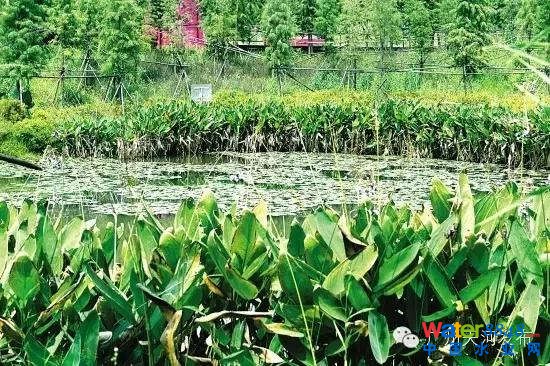

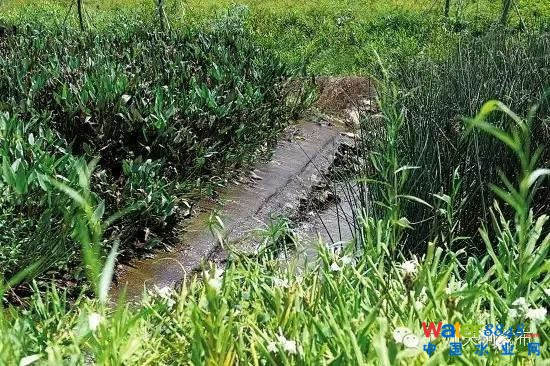

公園里看起來青翠欲滴的花花草草也大有玄機。公園里,沿著廣場走下去就是沉淀塘,一人多高的蘆葦、海芋隨風飄蕩,它們固沙力強、吸污力強,能過濾大顆粒懸浮物、細小沙礫和易沉降的污染物。往下走是狀如長劍的菖蒲、直立挺拔的水芹,它們的作用是凈化病原體;水中的紙莎草、睡蓮不僅為景色增艷,也有吸收水中重金屬、保持水質穩定的功效。
有清新的水質和繁茂的植物,就有追逐而來的動物們。麻雀、蟛蜞、青蛙、白鶴、野鳥、野鴨都能在濕地里尋覓到身影。
據悉,整個大觀公園是天河區按照“海綿城市”理論對智慧城東部水系進行生態建設的一期示范工程,體現了天河智慧城“低碳、智慧、幸福”的建設理念。通過“滲、滯、蓄、凈、用、排”等綜合措施,建設成為集水質凈化、雨洪調蓄生態循環城市設施,以及休憩科普旅游基地于一體的多功能生態濕地公園。
水塘=海綿泡,多個水塘形成了十幾級落差,一旦雨水和山水流經這十幾個高低錯落的“海綿泡”,不會像洪水那樣讓人望而生畏,而是變成涓涓細流。每個水塘深約1~1.5米,挖多深多寬都根據防洪要求經過精密計算得出。花草=凈化器,蘆葦、海芋——過濾大顆粒懸浮物、細小沙礫和易沉降的污染物,菖蒲、水芹——凈化病原體,紙莎草、睡蓮——吸收水中重金屬、保持水質穩定。
