空氣源、液氧源、富氧源臭氧發生器的區別
時間:2020-07-21 21:26 作者:admin
經常有朋友來咨詢到底選空氣源的臭氧發生器還是富氧源的臭氧發生器還是液氧源的臭氧發生器（重點不在大圖，在文字）。
今天重點解析不同氣源的臭氧發生器對整個工程的影響。工業型（家用臭氧發生器不在此概括）
下面重點分析表圖中未能表現出來的區別。
首先從配置原理上來簡單的分析下：
空氣源：利用空氣進行制造臭氧，空氣含氧量為21%
富氧源：利用空氣提取氧氣純度至90-93%進行制造臭氧
液氧源：利用液態氧氣化后得到99%的氧氣然后加入總氣量的3%-5%的氮?dú)夂筮M(jìn)行制造臭氧。
下面將以10kg臭氧發生器為基準。對不同氣源的投資成本、運行成本、性能進行對比。（只算主要負荷）
空氣源：空壓機55kw，臭氧發生器160kw。臭氧濃度25-30mg/l，產量10kg。氣量400Nm³/h。
富氧源：空壓機110kw，臭氧發生器75kw。臭氧濃度150mg/l，產量1okg。氣量68Nm³/h
液氧源：臭氧發生器75kw。臭氧濃度150mg/l，產量10kg。氣量68Nm³/h，氣量費用為1.5元/Nm³/h
下面開始計算：
空氣源：因?yàn)榭諝庠吹难鯕鉂舛鹊椭挥?1%，如果想達到10kg就需要更多的氣體進入發生器。所以臭氧發生器要做的大一些�；旧峡諝庠�10kg的臭氧發生器=20kg的液氧或者富氧源的臭氧發生器。
55kw空壓機按照10萬計算�？諝庠�10kg臭氧發生器按照100萬計算。
由于氣量比較大，需要配套200個曝氣盤。其實曝氣盤沒有多少差值。差值主要在后端。臭氧氧化池的底面積要大6倍以上（這是重點）。尾氣破壞器的處理風量（請注意不是處理臭氧量）也要大6倍以上。
富氧源：富氧源的重點是把空氣通過制氧機進行了氣體提純。所以他需要更多的空氣動能，110kw空壓機產生的空氣通過制氧機制取80Nm³/h的氣體供給臭氧發生器。臭氧發生器僅需要空氣源的一半即可。（不論造價還是占地面積）
110kw空壓機按照20萬計算，富氧源10kg臭氧發生器按照50萬計算。制氧機50萬
出氣量為68Nm³/h，曝氣盤只需要配套34個即可。
液氧源：只是氣源采用預購買儲存的方式，在補充部分空氣即可，臭氧發生器與富氧源的一致。說到底液氧源的99%的氧氣濃度經過補充氮?dú)夂笠簿统闪烁谎踉�。唯一的區別就是不用管理設備了。沒有液氧了就買。有得就有失，要考慮運輸問題、還要考慮冬季和夏季液氧的價格波動。見過2600的液氧，也見過680的液氧。液氧價格和過山車一樣。
20m³液氧罐＋汽化器（大約7天用一罐）市場價格基本要在2個110萬的空壓機的價格。這里暫計40萬。臭氧發生器50萬計算
出氣量為68Nm³/h，曝氣盤只需要配套34個即可。
最后總結一下
從性能來說：液氧源和富氧源并列第一，空氣源最低
從投資成本計算：液氧源最低，空氣源次之，富氧源最低。市場上來說：空氣源最低，液氧源次之，富氧源最貴.。究其原因還是說低濃度的設備更好做，少用些配件影響也不大。做的多了大家就開始拼低價。
從運行成本計算：氧氣按照1.5元/Nm³/h,平均電費按照0.6元。
空氣源：運行費用193元
富氧源：運行費用111元
液氧源：運行費用147元
雖然顯示液氧源運行費用低于富氧源，其實不是。此次計算未考慮設備維護成本，液氧源基本不需要維護成本。
綜上所述，選擇臭氧發生器優先選擇液氧源，現場不具備液氧罐的安裝條件或者交通不便時請考慮富氧源。至于空氣源建議暫時不要考慮。土建要多花不少費用，而且同混合效率的情況下空氣源溶入的臭氧更少。工藝上來說會不會造成總氮升高？
轉載請說明，純手打。寫的比較凌亂，希望對各位有所幫助。文中所有的設備價格均不真實，但是比例是對的。請勿噴。
今天重點解析不同氣源的臭氧發生器對整個工程的影響。工業型（家用臭氧發生器不在此概括）
臭氧發生器按供氣氣源類型分類為：（這是大家比較常見的區別）
1、空氣源臭氧系統構成示意圖

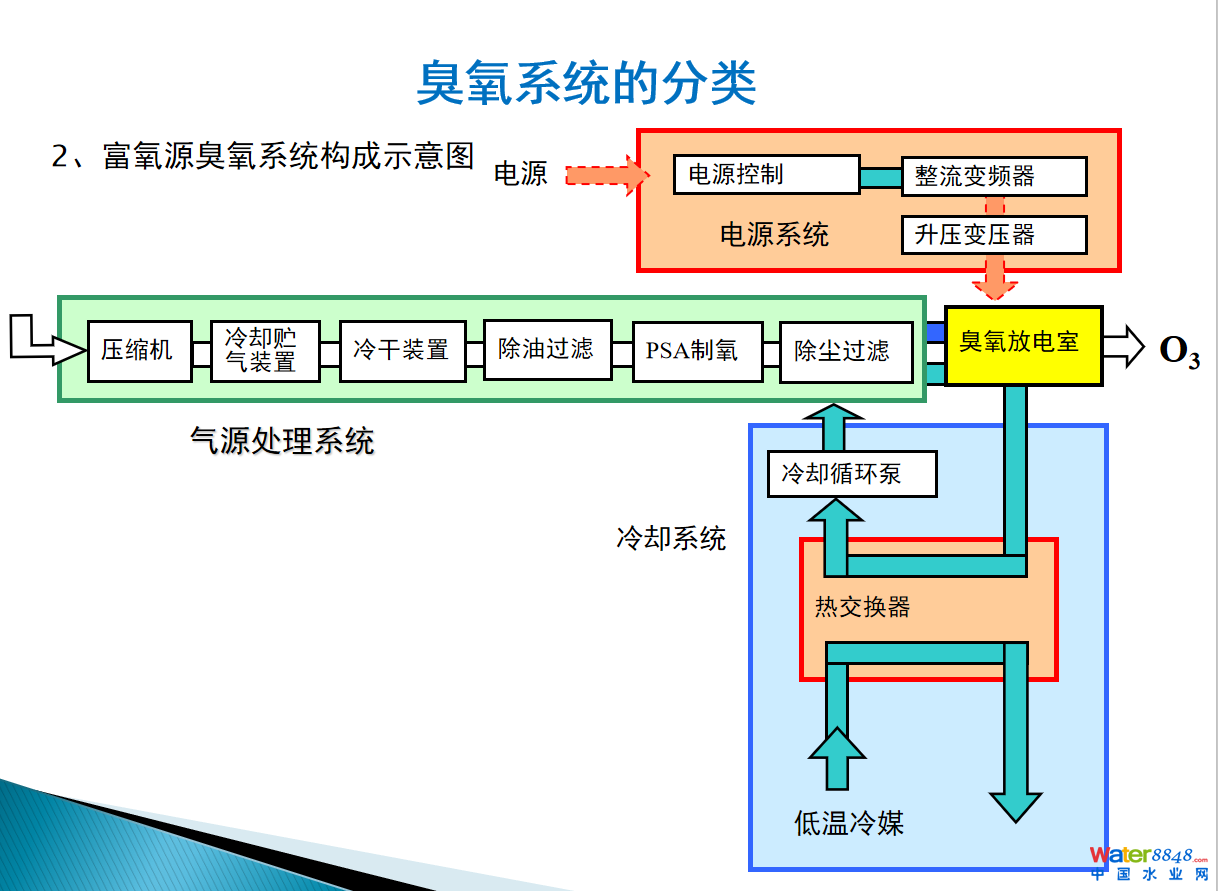

2、富氧源臭氧系統構成示意圖

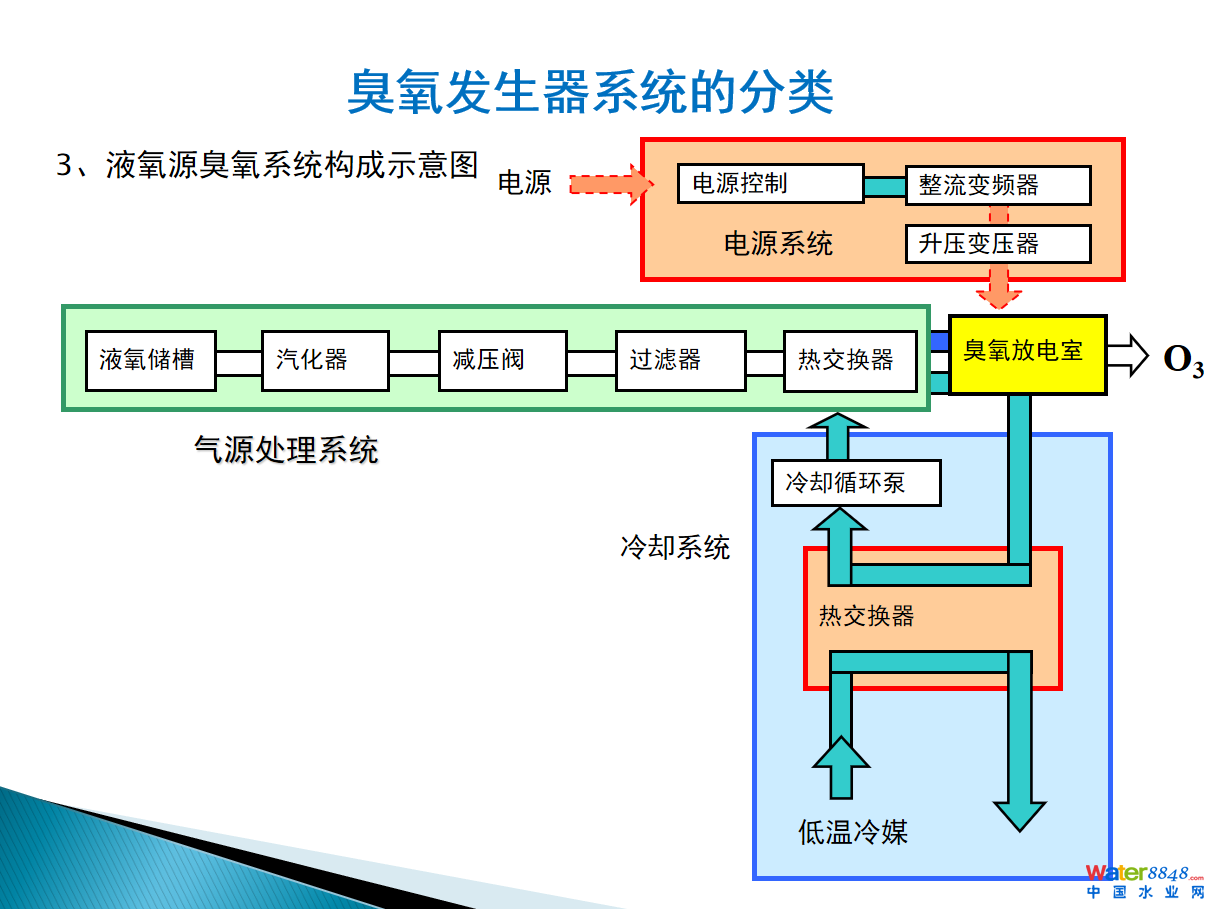

3、液氧源臭氧系統構成示意圖
