一、纏繞感應式水處理器（多圖）前言
勵進牌廣譜感應水處理器，又稱微電腦多頻電子水處理器，纏繞式電子水處理器，由處理器主機與信號電纜兩個部分 。 本產品采用意法半導體ARM7微處理器作為核心控制部分,根據水質以及管道材料進行智能識別，輸出與流體相配的頻率與電流信號，進行有效的防垢除垢，在運行過程中，通過長時間的掃描采集水的共振頻率，確定共振頻率帶寬，以此作為頻率輸出的范圍。
結垢機理：當水中的礦物質含量超過其飽和溶解度時，鈣（鎂）離子的酸根離子（統稱成垢離子）就會析出形成方解石并粘附在器壁上生成水垢，同時水垢也在不斷的容解成離子重新回到溶液中；當離子析出形成水垢的速度快于水垢溶解成離子的速度時，垢層厚度逐漸增長；當二者速度相等時，垢層厚度不再增長，反之垢層厚度逐漸減少。。
防腐除銹：水銹在感應電磁場的作用下被清除后，在水管內壁形成一層金屬氧化膜，這層氧化膜會阻止新的水銹生成。

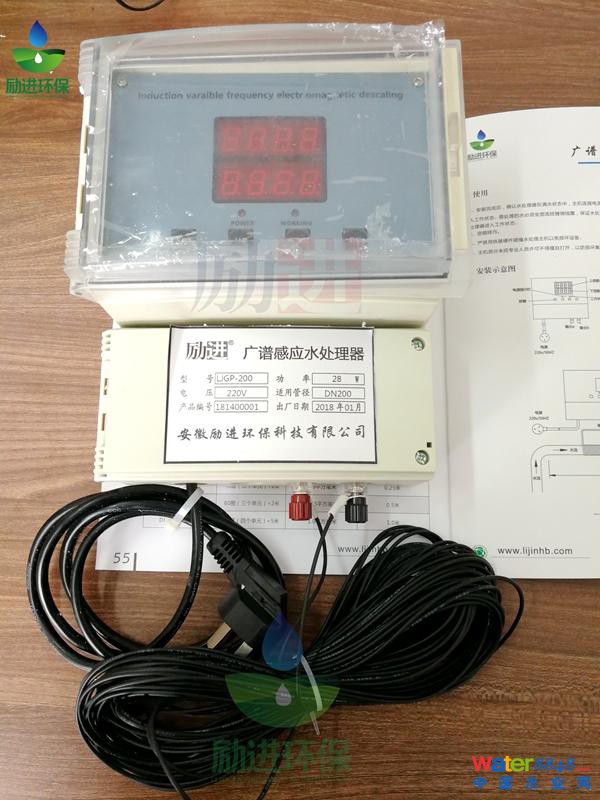

微電腦廣譜電子水處理器由一臺主機（控制器）和信號電纜組成。
普通型—適用管徑DN15-DN700MM；
液晶顯示型—適用管徑DN100—DN1500MM。

二、纏繞感應式水處理器（多圖）功能與用途

是運用共鳴電子處理技術開發成功的，具有國際領先水平的最新一代電子設備。該設備具有防垢除垢、防腐阻銹、殺菌滅藻、活化水質等功能�？蓮V泛應用于中央空調系統、工業冷卻系統、熱交換系統、熱采暖系統及其它各種用水系統。

三、纏繞感應式水處理器（多圖）工作原理

1、 除垢、防垢

以諾貝爾物理獎得主比利時科學家洛倫茲博士的電磁理論為基礎，結合多年的技術的研究和經驗，運用現代電子技術使分子表面能量重新排列，當水體吸收射頻電磁能量后，在不改變原有化學成分的情況下，使其物理結構發生變化，原締合鏈壯大分子斷裂成單個水分子，水中溶解鹽的正負離子被單個水分子包圍，運動速度，有效碰撞次數減少，靜電引力下降、從而使水中的鈣鎂離子無法與碳酸根結合成碳酸鈣或碳酸鎂，從而達到防垢的效果。同時由于水體吸收大量被激勵的電子，使水的偶極矩增強，與鹽的正負離子的親合能力增強，從而使管壁上原有的水垢逐漸松軟以至脫落，達到有效的除垢效果。

2、 殺菌滅藻

由于電磁波在水體中產生紊流，破壞了細胞膜的離子通道，改變了細胞適應的內控電流和生存所需的環境條件。使其喪失生存能力而死亡。同時激勵后的水分子能將水中溶解氧包圍封鎖，切斷了微生物進行生命活動所需氧的來源，從而達到了較好的殺菌滅藻效果，同時也防止了生物污泥的產生。

3、 阻銹防腐

當水體接受電磁能量的作用后，單個水分子包容了溶解在水中的氧分子，使溶解氧成為惰性氧，切斷了金屬銹蝕所需氧的來源。同時，電磁波激起的懸垂復合調制頻率的電磁場所產生的“集膚效應"在管壁上聚集了過剩的負，而水體內部聚集了過剩的正電荷，水中過剩的正電荷強烈排斥帶正電的同性Fe+，阻止Fe失去電子變?yōu)镕e+從金屬壁分離進入水中，（系統中產生的黃色銹水就是Fe+在水中呈現的顏色）。同時壁管上過剩的負電子也不斷吸引帶正電的Fe+，阻礙Fe+溶入水中，從而能使原有管壁上的Fe2O3（紅銹）還原成具極強在耐腐蝕力的黑銹外膜Fe3O4。

四、纏繞感應式水處理器（多圖）技術指標

1． 適應水質：總硬度≤700mg/L（CaCO3）

2． 流速：≤2.8m/s

3． 阻垢率：≥95%

4． 殺菌率：≥95% 滅藻率：≥95%

5． 緩腐率：管道的銹蝕速度降低至原來1/10

6．有效期：水經處理后保持的有效時間為2小時，半衰期為1小時。

7.輸入電壓 AC110V/50Hz AC220V/50Hz AC380V/50Hz
8.輸出電壓：15V-18V
9.輸出頻率范圍：0.01-500KHz
10.通信接口：RS485/RS232
11.遠程控制信號：全隔離 +5V 200mA /GND/故障信號/開關機信號

五、纏繞感應式水處理器（多圖）產品特點

1． 根據用戶實際水質調制出實際需要的頻率要求。

2． 機內采用屏蔽技術可提高工作效率30%以上。

3． 采用射頻輸出端直接插入電極內部，減少功率損耗并使維修更方便。

4． 電極材料采用特殊合金材料，壽命長達20年。

5． 變壓器采用目前國際最先進的特制R型變壓器，具有磁干擾小，空載電流極低，適應溫度、濕度能力均大大優于普通變壓器，關鍵元期間100%進口。

6． 指示燈的設計根據電極釋放能量是否充分達到設計標準衡量指示燈的亮與滅。

六、纏繞感應式水處理器（多圖）選型注意事項

1、 一般情況下設備的用水管道口徑應與過濾型射頻電子水處理器的進出口徑應一致，如設計管徑加大，亦必須與其相符。

2、 在下列情況下，建議用戶選用大一檔的型號。

1） 通過過濾型射頻電子水處理器的水流速大于2.8米/秒。

2） 水質總硬度大于1000MgCo3/L

3） 水溫大于或等于80℃

3、 一般承壓為1.0mpa，承壓如超過此標準，訂貨時請?zhí)貏e說明。

七、纏繞感應式水處理器（多圖）安裝

1．電源配置

選用技術性能參數中要求200V50Hz交流電源，電源的負載能力要留1倍以上的余量。

2．安裝位置

1） 冷水機組中央空調系統：應在冷卻循環水和冷煤水的管路上各安裝一臺電子水處理器，具體如圖1所示。

2） 熱泵機組中央空調系統：應在冷卻循環水的管路上安裝一臺電子水處理器，具體如圖2所示。

3） 工業冷卻系統：應在需要冷卻的設備前管路上安裝一臺電子水處理器，具體如圖3所示。

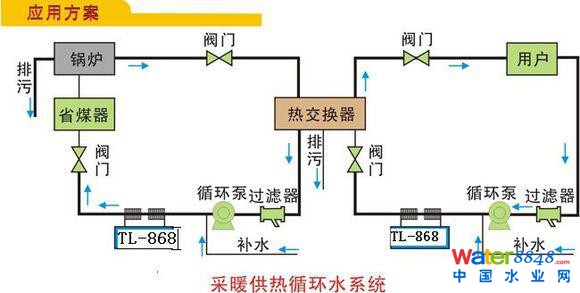

4） 熱交換系統：應在熱回水管路和供冷水管路上各安裝一臺電子水處理器，具體如圖4所示。

5) 熱水鍋爐系統：應在供冷水管路上和供熱水管路上各安裝一臺電子水處理器，具體如圖5所示

3．安裝注意事項

1） 應安裝在需保護的設備之前，盡量接近水泵的位置；在循環系統中，要求所有的循環水必須經過電子水處理器。

2） 系統和結垢不嚴重的老系統可直接安裝水處理器；結垢嚴重的設備應清除積垢后安裝，以防除下的垢堵塞管道。

3） 在一些間斷使用的用水系統中（如中央空調），在停機前一段時間內應適當投加緩蝕劑，隨機運行，以利于在系統內壁生成保護膜以減少設備腐蝕，。

4） 對于須將設備安裝在室外運行的系統，在保證通風的條件下，一定要給水處理器加上防雨與防塵裝置。

5） 對于管道過長的系統，應每隔一段距離設置一臺電子水處理器，采用接力的方法確保處理效果更佳。

6） 主機上方應有300mm無障礙空間，以利于電器檢修。

系統安裝或改裝后，在系統工作正常壓力下，檢查水處理器連接處是否漏水，確保無滲漏后，才可以給水處理器上電，正常的水處理器不需專門調試。

7）安裝時水流方向應與設備方向標志一致，不可裝反。并在排污口安裝排污閥及排污管，無需再接旁通。

8）安裝和搬運過程中應注意不使主機受力，受潮。

9）主機部分非本廠專業人員用戶不可自行打開，以防高壓擊傷或損壞電路。否則由此造成的后果本廠不予承擔。

八、纏繞感應式水處理器（多圖）使用方法

取出電源線，將電源插頭插在規定電源上，使設備通電運行，紅色指示燈為電

源指示燈，綠色為工作指示燈。如果所有指示燈均亮，則代表工作正常。

九、纏繞感應式水處理器（多圖）故障處理

普通型水處理器由紅、綠燈指示運行狀態。

①紅色指示燈為電源指示燈，綠色為工作指示燈。

②出現紅燈亮綠燈不亮，應立即關機，通知廠家或技術人員進行維修。

③出現紅燈不亮綠燈亮，表明工作正常，可在繼續運行的同時通知廠家維修。

十、選纏繞感應式水處理器（多圖）型參考。

		電線規格	單元間距（A）
DN15-DN32	20圈（一個單元）+2米	0.2平方毫米
DN40-DN100	40圈（二個單元）+2米	0.3平方毫米	0.15米
DN125-DN250	40圈（二個單元）+2米	0.5平方毫米	0.25米
DN300-DN500	60圈（三個單元）+2米	0.75平方毫米	0.5米
DN600-DN1000	80圈（四個單元）+5米	1.0平方毫米	1.0米

性能穩定：獨有的數字變頻技術，穩定性高，抗干擾能力強；
智能感應：能根據不同管材、流速、介質等特性自動調整輸出功率及頻率；
安裝方便：將線圈繞在管道外壁即可，無須割開管道或在設備上打孔；
