火神山醫院？到！
雷神山醫院？到！
2月8日，武漢雷神山醫院也交付使用了，6千萬“閑封帝”在“攝政王”的“云監工”下順利交付（注：攝政王指攝像頭）。
12天建好一個醫院，想想有多難吧！協調上萬人，幾十道工序，經歷設計、交底、土建、結構、設備安裝、裝修等階段，這跟平時慢工出細活可不一樣，多道工序必須并行才行。
圖片來源: 人民日報新媒體

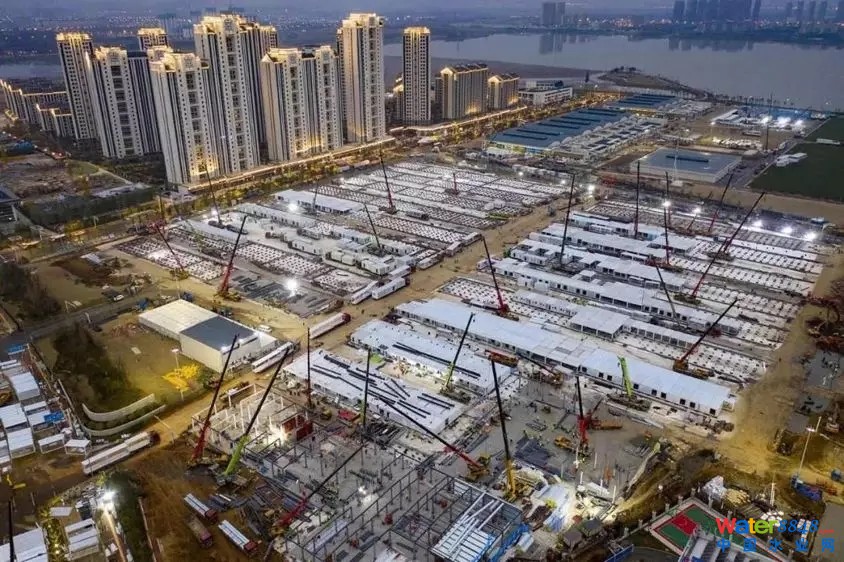

先看一下雷神山的建筑信息，雷神山醫院建設用地面積約22萬平方米，建筑面積7.99萬平方米，32個病區，1600張床位，2300名醫務工作者。“雷神山”與“火神山”一樣，均采用了裝配式建筑技術，采用拼裝式工業化成品，減少現場作業，節約建設時間。醫院采用魚骨型布局，便于以后在空地上接龍拼裝擴建。
圖片來源:中南建筑公開方案
設計由中南建筑設計院設計完成，從1月24日晚接到任務，開始圖紙設計，12小時完成方案設計圖，3天交付全部施工圖，設計團隊分別在辦公室和施工現場多線對接，現場人員及時反饋工程進度以及發現的問題和變化，后方人員隨時調整設計方案，直至轉入配合、運維服務階段。（需要圖紙的小伙伴們在微信后臺留言“雷神山”，“火神山”或“小湯山”，獲取相應的圖紙。）
從1月26日開始施工建設，“雷神山”由中建三局獨立承建，中建其他兄弟單位按照中建集團統一部署全力支持，萬人建設隊伍，日夜兼程，爭分奪秒，到2月8日交付使用，12天12夜，與時間賽跑， “穩”中有“急”，“靜”中有“爭”。
這么急的施工周期，有人可能會問，環評做了嗎？平時的話，開工前這種項目肯定要做環評的，但是這個項目特殊，時間緊迫，赦免了！后期可能要補。
隨著各種建造、設備技術的發展，雷神山的標準比小湯山高很多，醫療硬件更強，污水處理、空氣凈化等技術更加先進，也將醫院對周邊環境的影響降到了最低。
今天筆者說一說雷神山醫院的水設計，主要包括污水，雨水，飲用水，熱水，給水，冷凝水，地漏排水，節水和風“水”，九個水。
1
污水處理
雷神山醫院的醫療污水主要是從宿舍、病房、洗衣房、醫用設備等排放，污水來源較復雜，含有NCP（新冠病毒），細菌，化學藥劑，還有有機物等污染物，直接排放會對周邊的環境造成潛在隱患，因此就必須要進行有效的處理才能排放或納管。

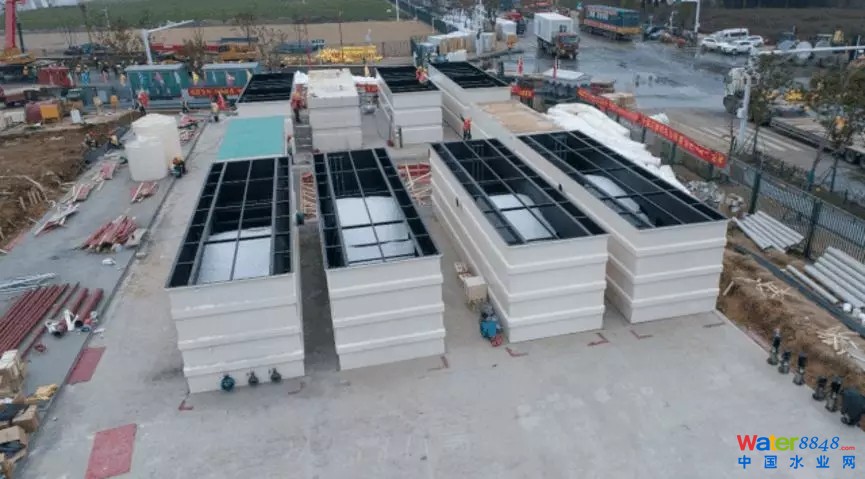

污水處理站安裝完成，來源：澎湃新聞
先看一下雷神山的污水處理流程圖。為了圖看得更加清楚點，調節池之前省略了預消毒接觸池和化糞池。7道嚴格的工序，消毒處理達5個小時。處理后達到《醫療機構水污染排放標準》GB 18466-2005中傳染病機構排放標準后排入市政污水管網。
來源中南設計公開圖紙
再看一下GB 18466-2005排放標準。
來源:《醫療機構水污染排放標準》GB 18466-2005
劃重點! 劃重點! 劃重點!

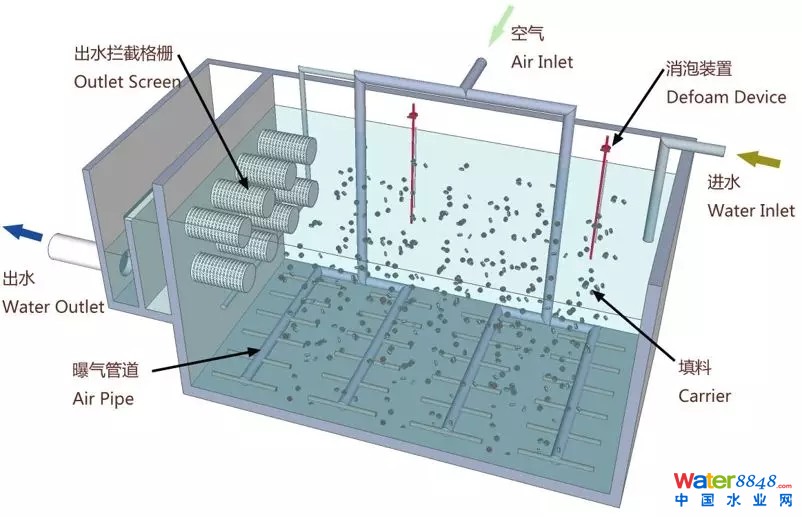

1.1 MBBR是什么工藝？
移動床生物膜反應器(Moving-Bed Biofilm Reactor，MBBR)是近年來頗受研究者重視的一種革新型生物膜反應器，并不是耳熟能詳?shù)腗BR（膜生物反應器）技術，簡單講，MBBR其原理是通過向生化反應器中投加一定數量的懸浮載體，提高反應器中的生物量及生物種類，從而提高反應器的處理效率。每個載體內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，外部則生長一些好氧菌，這樣每個載體都為一個微型反應器，使硝化反應和反硝化反應同時存在，由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，同時，載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率，從而提高了系統整體的處理效果。MBBR現在在醫院污水處理應用比較多，相對是一個比較保險可靠的工藝。
圖片來源：上海世尼環保技術網站
1.2 消毒！消毒！消毒！
對于雷神山醫院醫療污水處理COD不是關鍵，在去除CODcr、NH3‐N 等污染物的基礎上，由于污水存在病毒細菌，且處于疫情期，核心是消毒，這個是與普通污水處理的區別之一。雷神山污水采用兩級強化消毒、二級生化處理，首先污水匯集起來在接觸池預消毒，前端預消毒是為了殺死水中的病毒，避免“糞口”污染和氣溶膠污染，降低人工操作風險，通過消毒藥劑投加量的控制和脫氯處理，又保證后面的生物處理不受影響；MBBR生化池出來的水進行第二次消毒，是末端的二次保障，萬一有很低濃度的病毒漏網了，進一步滅殺，不進入市政管網。通過在線監測站房，確保設施正常運行，污水達標排放。
有人可能會問，為啥不用物化處理法，這樣就不用曝氣，防止病毒外散，形成氣溶膠傳播？
第一，設計圖紙上明確寫了污水站所有設備均加蓋密封，密封后產生的臭氣經除臭裝置處理；
第二，傳染病醫院確實有特殊標準，很嚴，純粹的物化處理，有機物指標不一定能達到排放標準和納管標準且容易引入新的污染物（注：對于傳染病醫院，排放和納管標準除了總余氯量指標有所區分外，其他指標要求是一樣的，對于其他類型的醫院，則納管標準要低很多）；
第三， 污水有機物含量高，生化處理經濟，物化處理成本高很多。
2
雨水
雷神山排水為雨、污分流制，隔離區地面下設防滲設施確保隔離區雨水不下滲污染地下水，且將雨水收集至雨水收集池后，消毒合格后排放至市政污水管，確保雨水不進湖。

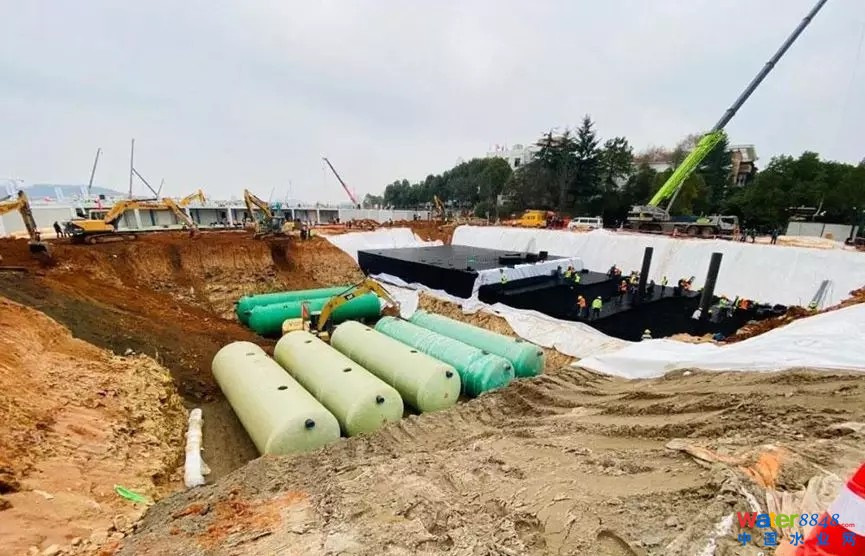

安裝雨水調蓄水池設備，來源中國網
醫院的雨水會滲透到地下嗎？
答案：不會。
在雷神山醫院建設之初，建設者就考慮到了這個問題。在施工過程中，利用HDPE防滲膜，為雷神山醫院12萬平方米防滲膜全覆蓋，為地下基礎穿上“防護服”，不讓一滴污水進入地下，雨水全收集全消毒，不會污染到周圍周邊湖泊和土壤。

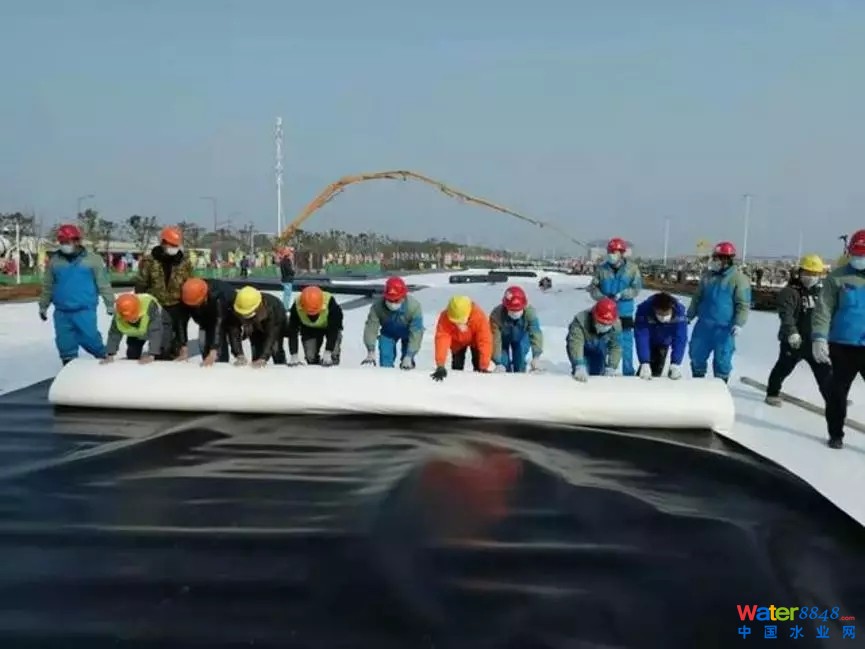

武漢雷神山醫院HDPE膜施工，來源楚天都市報
3
飲用水
雷神山醫院病房區走廊盡頭設置有飲水間，飲水間設置電開水器，采用快速電熱開水器型。每個飲用水供應點從生活給水管路引出給水管，供給電開水器，開水器接管段設置金屬過渡管段。
值得一提的是，隨著現在凈水技術的不斷發展，現在很多有條件的大樓都不會直接將自來水加熱喝，而是將自來水凈化后再加熱飲用，去除給水中的污雜質及可能的NCP病毒（新冠病毒），所以很多凈水設備廠商為武漢雷神山醫院捐贈了凈水系統，主要用的是反滲透機型，反滲透膜又叫RO過濾膜，RO反滲透膜表面微孔的直徑一般在0.5-10nm之間，是頭發絲的一百萬分之一(0.0001微米)，肉眼無法看到，細菌、病毒是它的5000倍。對一價鹽分氯化鈉的截留率可以高達99.5%以上，利用反滲透RO膜技術，可以確保水中的細菌、病毒、雜質、重金屬等均被去除，僅允許水分子透過RO膜，獲得純凈水。第一時間讓醫患人員喝到安全健康的飲用水，使他們更有力量更有干勁地投入到工作中！這一點不同于小湯山，畢竟現在技術發展的快。

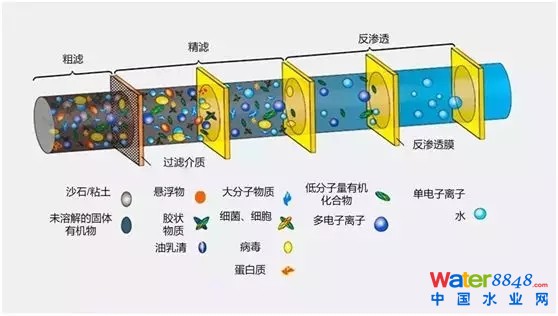

反滲透膜過濾示意圖，圖片來源：迪奧水處理
網上數據顯示開能，太陽雨，四季沐歌都有捐贈凈水器，不排除還有未報道的遺漏。

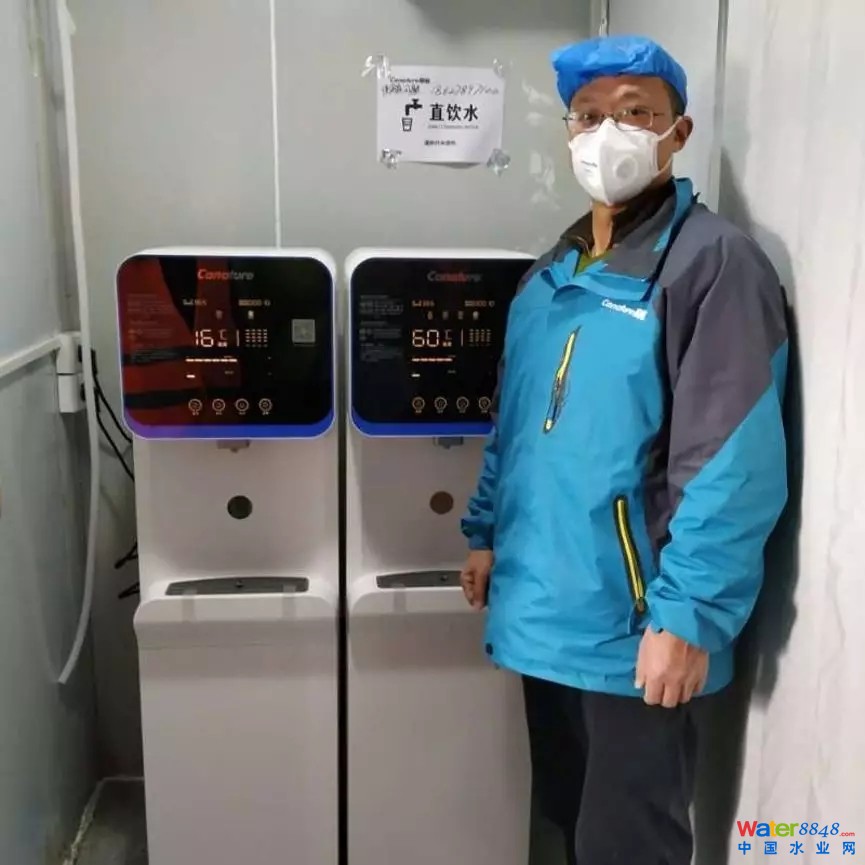

圖片由開能吳新明提供
4
熱水
醫護生活區包括宿舍區、辦公區、餐飲區及清潔用品庫。其中宿舍區每間均帶有獨立衛生間及淋浴房，配有衣柜、電視、空調等家具家電，每層設茶水間。室外場地配置空氣源熱泵系統，為宿舍區24小時供應熱水。

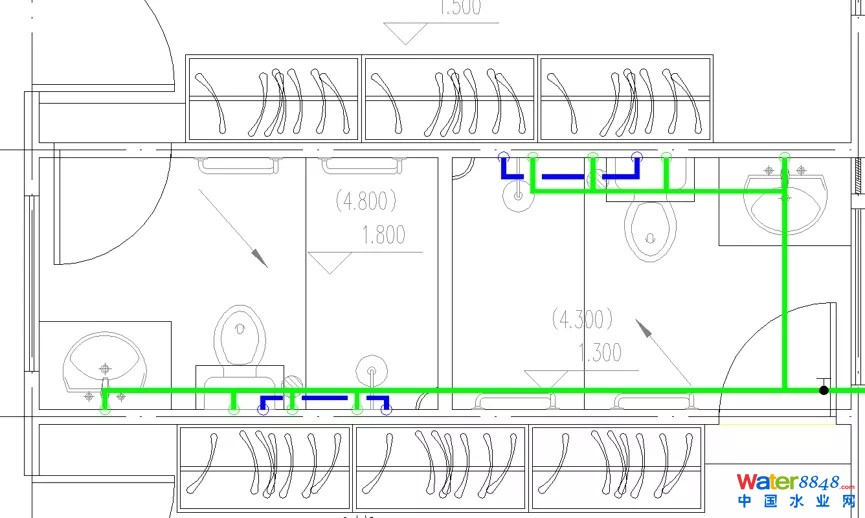

衛生間給水和熱水，藍色為熱水管，綠色為給水管

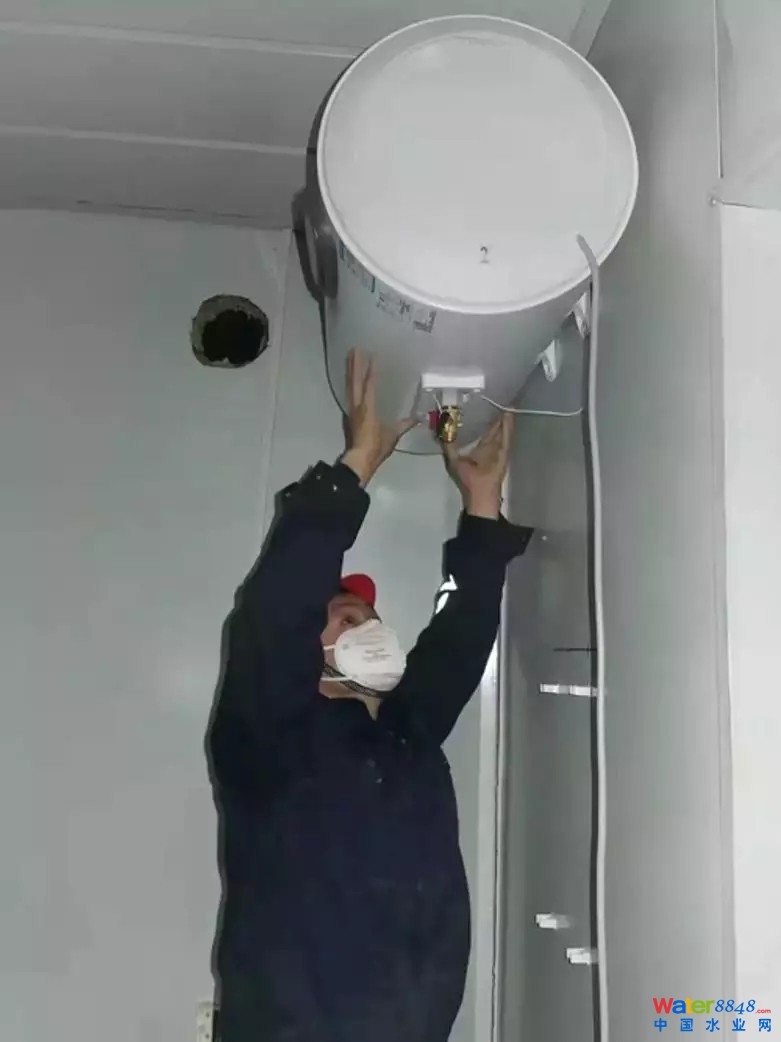

病房區洗手間采用單元式電熱水器供應熱水，洗手龍頭和淋浴都有熱水。每個衛生間設置儲熱容積為100L的電熱水器，電熱水器水溫穩定且溫度可調節，確保舒適好用，采用水電分離技術，確保安全。
圖片來源于海爾智慧家庭
疫情緊迫，雷神山始終牽動著億萬中國人的心，許多民營企業自發以各種形式，捐資、捐物、捐服務，主動投入、積極參與醫院項目建設，AO史密斯向雷神山捐贈5套商用熱水系統，24臺大功率商用設備和整體管路及系統安裝，提供了240個淋浴器和幾百個臺盆熱水。海爾為雷神山醫院捐贈300臺熱水器。蘇寧一天內完成300套空調的安裝。主要用于醫護人員、就診人員熱水使用。
圖片來源于鳳凰網
5
給水

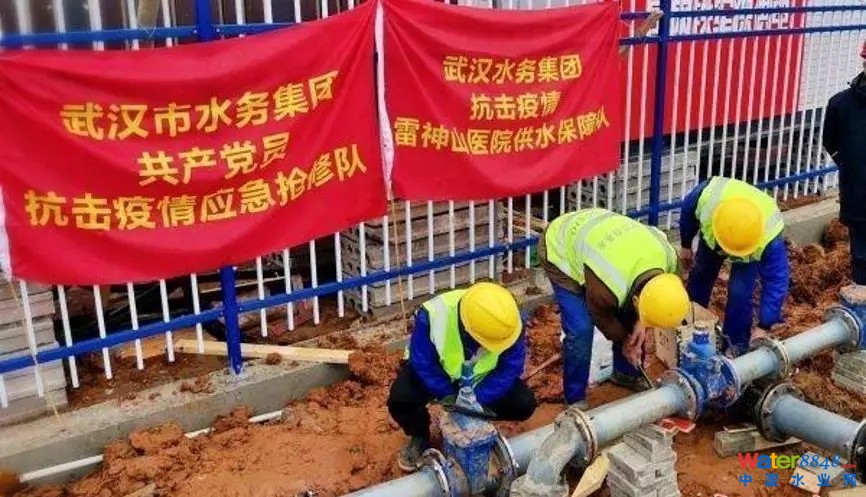

雷神山醫院給水三路環狀供水。在短時間內武漢水務集團升級內部原有供水系統，水表擴容、增加轉壓設施、增設水質監測點，保障了醫院安全優質用水的關鍵。
圖片來源：長江日報
室外給水管道為生活和消防各自單獨設管道系統，均由市政供水。為保證室內外給水和消防用水，當其中一條進水管發生故障時，其他進水管應仍能保證用水量。這個設計沒有什么特殊的。
室內給水，為了滿足本項目的生活用水水量和水壓的要求，本項目未采用直接市政壓力直接供水，而是采用一體化生活泵房變頻供水。這個設計沒有什么特殊的。
特殊的是：
第一，污染區和清潔區的給水管道分別設置，污染區的給水管道上設置倒流防止器，給水設置檢修閥門，閥門設在清潔區內。
第二，給水預留消毒劑接口，設應急加氯設施確保水質安全，達到傳染病應急醫院的建造標準。
第三，消防用水、給排水管道不穿越無菌室，穿越時采取了防漏措施。
中南建筑雷神山設計團隊討論機電 李潔供圖
6
冷凝水
雷神山醫院所有安裝分體空調機的病房冷凝水都不得隨意排放，空調冷凝水應集中收集，最后同污水、廢水集中消毒處理后再排放。冷凝水一般水質比較干凈，可以直排，考慮到NCP病毒氣溶膠有可能附著在空調設備上，進入冷凝水，所以必須進行消毒才能排放。這一點不同于一般的民用建筑。
7
地漏排水
雷神山醫院準備間、污洗間、衛生間、浴室、空調機房設置地漏，但是護士室、治療室、診室、檢驗科、醫生辦公室等房間不設地漏。地漏采用帶過濾網的無水封地漏加存水彎，存水彎的水封不小于50mm；可采用洗手盆的排水給地漏水封補水；用于手術室、急診搶救室等房間的地漏采用可開啟的密封地漏。
8
節水
8.1 感應

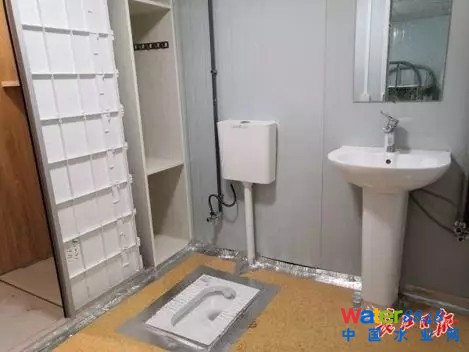

醫護人員用水點均采用非接觸性或非手動開關，龍頭采用感應水龍頭和帶腳踏沖洗閥的蹲式大便器。公共衛生間洗手盆也采用感應自動水龍頭，小便斗配自動感應式?jīng)_洗閥。病房采用坐式大便器，采用二檔低水箱坐式大便器。
圖片來源：長江日報
目前很多公共場合都采用感應式的龍頭和潔具，
第一，防止細菌病毒交叉?zhèn)鞑ィ?/span>
第二，感應也比較節水；
第三，壓力大的加節流閥防止洗手時水濺出來。
8.2 潔具龍頭節水
所有衛生器具的用水效率等級為2級。
水嘴水效分3級：
1級：出水量不大于0.100L/s，即6.0L/min；
2級：出水量不大于0.125L/s，即7.5L/min；
3級：出水量不大于0.150L/s，即9.0L/min；
坐便器水效分3級：
1級：平均用水量≤4.0L，且雙沖坐便器全沖用水量≤5.0L；
2級：4.0<平均用水量≤5.0L，且雙沖坐便器5.0L <全沖用水量≤6.0L；
3級：5.0<平均用水量≤6.4L，且雙沖坐便器6.0L <全沖用水量≤8.0L。
8.3 水計量
雷神山醫院項目各用水點均分別設水表計量，水表位置避開污染區。
另外，值得一提的是，雷神山醫院使用的潔具衛浴設備主要由恒潔，箭牌惠達，東鵬整裝衛浴，英皇衛浴捐贈，松霖集團，帝王潔具，紅星美凱龍紅，居然之家，歐亞達家具公司捐錢。不排除還有未報道的遺漏捐贈。
9
風“水”
這個水是湊的，上面的水寫的太技術，讀起來恐怕有點枯燥，加一個有意思的水—風水。關于雷神山的起名風水解讀，網上有很多，主要就是圍繞金木水火土和八卦學來說的，火神山和雷神山, 以及北京的小湯山,都帶山字,山為艮卦,代表停止,止住傳染之意。
雷神是懲罰罪惡之神，凡有違背人倫法理且犯下不可饒恕罪責者，則將遭受五雷轟頂而斃亡。這便是“雷神山”一名的來歷。
簡單說說雷神山，火神山的logo設計，1月24確定設計，25號logo就設計好了，時間超快，大師指點。
雷神山logo三個元素：蓮花，雷電，盾牌，再加一個“十”字醫院標識。其中盾牌代表著保護、守護。雷電在中國傳統文化中代表著驅邪，蓮花在道教文化中有救世渡人之意。而雷在八卦中震，五行屬木，所以采用綠色基調。
火神山logo三個元素：八卦，葫蘆，火苗，再加一個“十”字醫院標識。其中八卦是道家鎮邪的至寶，葫蘆則是收邪法寶，其寓意非常明確。整體色調為紅色，與火神山這個主題相響應。
以上是關于雷神山醫院水相關的設計, 時間倉促, 難免有錯誤, 期待各位留言指正, 點亮"在看", 下載圖紙微信后臺留言“雷神山”，“火神山”或“小湯山”。
