在給排水工程設計中，BIM 技術能清晰地表現各種管道系統布置方式，為日后運營維護提供信息支持。本文以某醫院項目為基礎，使用revit軟件進行設計，詳細介紹了BIM技術在建筑給水排水設計中相比于傳統二維制圖軟件所表現的優點。

　　BIM 協同化工作的優勢

　　協同化工作，包括設計時的能量分析、碰撞檢查、成本計算;施工時的進度跟蹤、現場安全;使用時的運營管理、維修管理;以及建筑使用后的翻新、改造、拆除等等。如此，BIM 能夠有效地綜合所有建設項目所涉及到的部門，為建設項目的每個過程提供精準化服務。

　　傳統設計過程當中，因軟件及技術的局限性，各部門設計人員難以實現協同化工作，必然引發溝通不足與非必要性修改等問題，由此極大地影響了設計團隊的工作效率。

　　而在 BIM 技術協同工作中存在一個共享平臺，即信息模型。各個專業設計人員可同時對此信息模型進行設計，將各自所需要的設備構件、管道信息設置于模型中并賦予參數，各專業的設計人員即可在第一時間了解其他專業的設備參數、設計進度、交叉碰撞情況。

　　BIM 三維可視化的應用

　　BIM 的三維視圖和可視化是不能分割的，三維視圖的出現就是為了通過視覺效果，從不同的角度認識、了解建筑。

　　在BIM的三維視圖中，軟件不再是一種畫圖的工具，更是一種設計的手段，基于BIM的三維可視化特點，設計人員的設計構思能夠得到實時性呈現，不再局限于通過平面圖、立面圖、剖面圖的想象。

　　BIM 的三維視圖不僅能夠?qū)崟r(shí)呈現設計構思，同時還允許設計人員任意角度觀察、繪制及修改模型，使整個設計過程變得鮮活流暢。

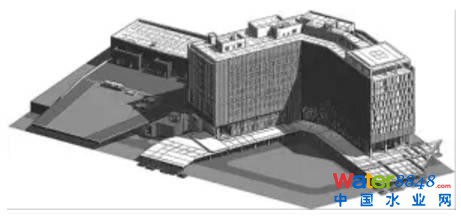

　　圖 1 是 BIM 技術設計的腫瘤中心的外部效果圖

　　漫游功能，能夠模擬設計人員親臨建筑內部，通過內部的視覺效果了解擬建建筑物的功能性、合理性、安全性及舒適度等問題。通過漫游功能模擬的內部走廊中管道布置狀況、管道高度、消火栓位置、墻體、門窗材質、顏色等，整個擬建建筑的內部設計都盡收眼底。

　　在運用 BIM 技術進行設計時，所有的設備構件都與實際的尺寸一致，在設計時，就能夠合理的布置設備、確定管道走向、管徑大小、管道材質及管道連接方式等。

　　以排水管道為例，圖2為醫院診室內洗手盆排水管道的局部剖面圖，與洗手盆連接的排水立管管徑為 d75，排水橫干管管徑為 d100，排水坡度為 1.2%，排水橫干管在梁下敷設，所有設計效果均能準確呈現。

　　圖 2 BIM 技術設計的排水管道剖面圖

　　在普通的CAD繪圖中，當任意管道或設備要修改時，相對應的其他圖紙均需要自行修改，系統圖更需要設計人員通過空間想象來繪制。

　　而在運用 BIM 進行給水排水設計時，設計人員可利用多窗口、多角度、多剖面進行同時觀察、同時設計;并且在任一窗口進行的設計修改，結果會實時反饋到其他窗口，這對于空間管線布置及設備連接有很大幫助，也避免了人為疏忽造成的錯誤或遺漏。

　　同時 BIM 能夠自動生成系統圖(即三維視圖)，保證了系統圖與平面圖的完全一致，不僅減少了繁瑣的工作量，更減少了錯誤的出現。如圖所示，利用 BIM 的可視化功能對平面、剖面、三維視圖同時設計的衛生間給水管道圖(圖 3)及病房放大圖(圖 4)。

　　圖 3 BIM 技術繪制衛生間給水排水放大圖

　　圖 4 BIM 技術繪制的三維病房放大圖

　　BIM管道綜合的應用

　　在建筑設計中，尤其是遇到體量龐大復雜的工程時，各個專業的設計難度也將成倍增加。在二維的設計工作中，管道綜合通常是通過簡單的圖紙疊加來實現，難于全面分析管道的交叉情況，無法直觀的看出管道的縱向布置。因此管線之間或管線與結構構件之間常常發生碰撞，造成返工或浪費，給施工帶來麻煩，影響室內凈高，甚至引發安全隱患。

　　BIM 技術就可以解決這些問題，全專業的真實尺寸建模技術能夠準確定位管道高度，全面檢查管線碰撞，通過平面圖、剖面圖、軸測圖、3D模型以及動畫漫游，將所有擬建構思完整呈現。

　　圖5為管道經碰撞檢查前后對比圖，圖6為局部管道三維圖。從圖中我們能夠看出，雖然整個工程的管道量非常大，但是通過不同的顏色區分出了不同專業和系統的管道，管道在建筑中的排列是井然有序的，為日后的施工和運營管理提供了更便利的條件。

　　圖 5 經碰撞檢查前后局部管道綜合對比圖

　　圖 6 設備層局部管道綜合圖

　　現階段BIM的優缺點

　　BIM 的誕生，將設計、施工、運營緊密聯系在一起，極大地提高了人員的工作效率，節省工程建設成本，主要有如下優點：

　　1. 參數驅動的建筑三維設計，給施工圖修改帶來的“一處修改、處處更新”的便利，極大地縮減了改圖工作量及出錯幾率。

　　2. 三維協同設計為全專業實時配合帶來的工作效率提高。

　　3. 可視化使各設計部門的溝通變得方便直接。

　　4. 碰撞檢查技術能夠排查設計盲點降低圖紙出錯率。

　　5. 施工難點部分可以進行預覽，有利于提高施工效率，縮短工期，降低施工成本。

　　6. 便于制作詳細工程量清單，提高工程概預算編制效率。

　　BIM 技術有很多優點，但是對于現階段，仍存在不足之處：

　　1. 出圖率低，現階段 BIM 在給水排水專業中的出圖率僅有 30%左右，并且是二維圖紙出圖，而二維圖紙無法明確表達設計意圖，并指導施工。

　　2. 目前針對 BIM 技術沒有統一的國家標準。

　　3. 為了將 BIM 技術運用到整個建筑生命周期，就需要設計單位、施工單位、運營單位同時掌握BIM 技術并學會使用，對相關人員的技術水平要求高。

　　隨著科技技術的不斷發展，國家政策的大力支持，BIM 技術將逐步發展成為建筑工程設計的主要手段，有助于提高效率、節約成本、提高施工質量、完善運營管理等。我們應與時俱進，積極學習BIM技術，深入挖掘BIM在工程設計中的潛力，促進企業創新發展。
