不知道大家在剛開始記憶規范、圖集的時候有沒有覺得特別的費勁，這個尺寸，那個數值的，為了方便大家記憶管道距墻距離，小編給大家找了一些資料，做了下匯總！并都標明了出處了！有需要的收藏！

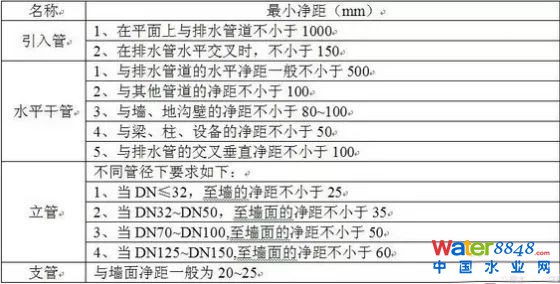

1、管與管及與建筑構件之間的最小凈距

《建筑施工手冊》第四版，縮印版，第1500頁（網上可下載到，大約100Mb）

《水暖工長速查》第119頁（楊磊 主編 化學工業出版社 2010年7月第1版）

管井管道：

敷設在管井內的管道，管道表面（有防結露保溫時按保溫層表面計）與周圍墻面的凈距不宜小于50mm。

《建筑施工手冊》第四版，縮印版，第1504頁

2、水暖管離墻距離水暖管離墻距離：

標準圖規定給水、熱水、采暖管（DN15~DN32）中心起距墻表面50mm為宜，DN40以上取60mm為宜。因為距離過近，立管閥門安裝不便，有時需要破壞墻面才能將閥門裝上；距離過遠則影響美觀，且占用空間（其他管道也一樣）。均采用管外皮距墻表面30mm；而對于排水管，由于打口所需，采用承口距墻表面50mm。

《給水排水及采暖工程現場施工處理方法與技巧》，第39頁

3、排水柔性接口鑄鐵管離墻距離：

當管道沿墻或墻角敷設時，應保證管道及附件的安裝及檢修距離，管道與墻體面層凈距一般為40~60mm，管道及附件不得入墻，其卡箍與法蘭壓蓋的螺栓位置應調整至墻（角）的外側，以便于擰緊螺栓。

《排水柔性接口鑄鐵管技術規程》（DB11/T364-2006,北京地方標準，可在百度文庫下載到），第6頁

4、立管管外皮距建筑裝飾面的間距（明裝給水立管）

管徑 32以下 32~50 65~100 125~150

間距 20~25 25~30 30~50 60

《建筑給排水及采暖工程施工工藝標準》（DBJ/T61-38-2005）第42頁;（此書為陜西地方標準，可在百度文庫下載到）

采暖干管距墻尺寸：

供水干管沿內墻架空敷設，當管徑＜DB80時，供水干管距墻尺寸為150mm；當管徑≥DB80時，供水干管距墻尺寸為180mm。回水干管在室內地坪以上沿內墻敷設時，當管徑＜DN80時，回水干管距墻尺寸為50mm；當管徑≥DN80時，回水干管距墻尺寸為65mm。

《建筑給排水及采暖工程施工工藝標準》（DBJ/T61-38-2005）第189頁

采暖立管距墻尺寸：

當設計采用單立管安裝時，立管中心距后墻尺寸為50mm，如僅后墻有一組散熱器（一臂形）時，則立管中心距側墻尺寸為65mm；如后墻和側墻另一側各有一組散熱器（雙臂形）時，距側墻尺寸仍為65mm；如后墻和側墻同側有散熱器（直角形）時，距側墻尺寸為200mm；如后側、側墻同側和另一側各有一組散熱器（丁字形）時，距側墻尺寸為300mm。

立管之間距離：

當設計采用雙立管安裝時，供水立管一般按照在右側，回水立管一般按照在左側。立管距墻尺寸與單立管安裝時相同，管徑≤DN32時，兩立管中心距為80mm；管徑≥DN40時，兩立管中心距為130mm。

《建筑給排水及采暖工程施工工藝標準》（DBJ/T61-38-2005）第189~190頁

5、排水立管、支管距墻尺寸

《怎樣當好水暖工長》表3-11，第133頁

注：如想知道更多關于常用衛生器具排水支管預留孔洞位置與尺寸內容，可購買《管道工長速查》（曲德仁 主編 化學工業出版社出版）第144頁 表3-41

6、管道上部凈空

給水引入管管頂上部凈空一般不小于100mm排水排出管管頂上部凈空一般不小于150mm

《怎樣當好水暖工長》電子版第132頁

7、管道的中心線與梁、柱、樓板的最小距離（自噴系統）

公稱直徑 25 32 40 50 70 80 100 125 150 200

距離 40 40 50 60 70 80 100 125 150 200

《自動噴水滅火系統施工及驗收規范》（GB 50261-2005）第15頁

8、水平干管安裝與墻、柱表面的安裝距離（給水管道）

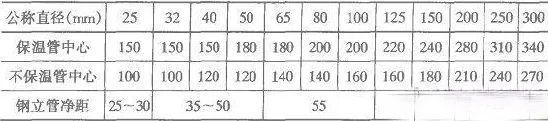

注：（1）鋼立管凈距指給水、采暖立管外壁與墻、柱的距離。（2）表中管中心與墻、柱的安裝距離使用于水平干管的安裝

《怎樣當好水暖工長》表3-6，第121頁（PDF電子版，可下載到）

9、建筑排水金屬管道距墻尺寸

當建筑排水金屬管道沿墻或墻角敷設時，管道外壁面與墻體面層的最小凈距離不得小于40mm

《建筑排水金屬管道工程技術規程》（CJJ 127—2009）第4.2.9條。

10、建筑排水塑料管道距墻尺寸

設置于室內的雨、污水立管離墻凈距宜為20mm~50mm。室外沿墻敷設的雨、污水管和空調凝結水管道離墻凈距不宜大于20mm。

《建筑排水塑料管道工程技術規程》（CJJ/T 29—2010）第5.1.9條。

11、建筑給水金屬管道距墻尺寸

明裝管道的外壁或管道的保溫層外表面與裝飾墻面的凈距宜為10mm。

《建筑給水金屬管道工程技術規程》（CJJ/T 154-2011）第5.3.7條。

12、建筑給水復合管道距墻尺寸

對明裝管道，其外壁距裝飾墻面的距離應符合下列規定：

①管道公稱直徑為10mm~25mm時，應小于或等于40mm；

②管道公稱直徑為32mm~65mm時，應小于或等于50mm。

《建筑給水復合管道工程技術規程》（CJJ/T 155-2011）第5.3.8條。

注：11條不適合給水立管（比如立管底部有蝶閥），不適合安裝較大閥門的干管，不適合裝飾墻面厚度未確定的管道。

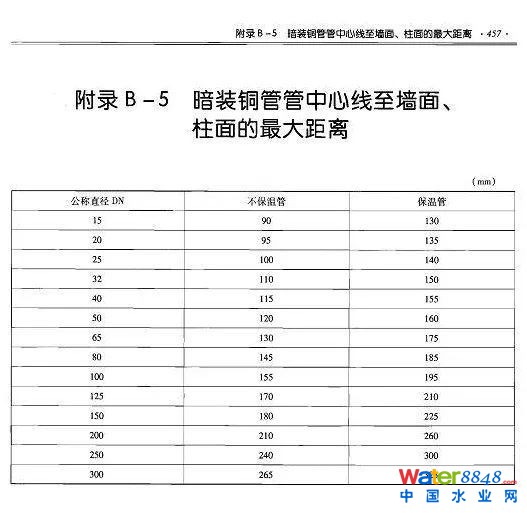

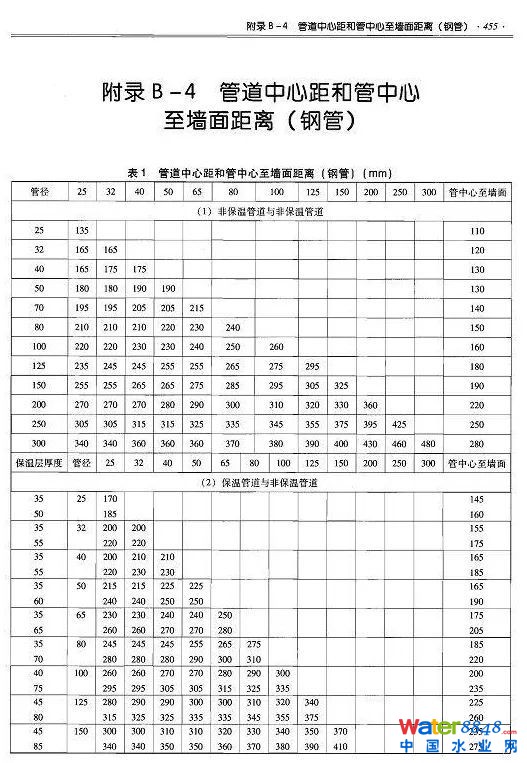

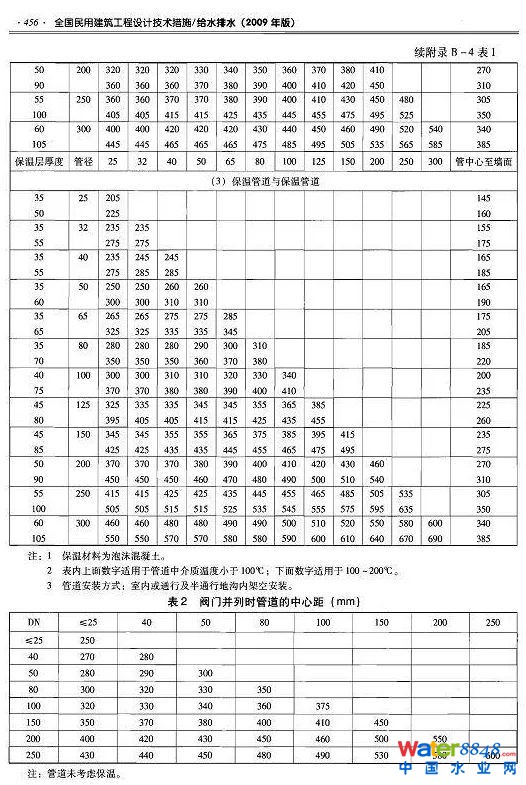

13、《全國民用建筑工程設計技術措施—給水排水》

14、采暖支管（接散熱器）管中距墻（完成墻面）50mm。

《建筑設備施工安裝通用圖集—暖氣工程》（91SB1,華北標準）,第17頁。
