馬順君 上海南匯自來水有限公司 主任

報告介紹的排泥水項目主要處理上海南匯自來水有限公司下屬惠南水廠、南水廠產生的凈水污泥，均由青草沙水庫提供原水，合計設計供水能力達到44萬m3/d，當前外部需水量小，合計日均供水量為29萬m3/d。鑒于離心機及傳統板框機工藝缺陷，在項目設計時降低污泥含水率，減少污泥調質藥劑，提高污泥資源利用范圍，該項目采用了日本石垣的ISDC-H型濾布行走式板框機（46塊1.5m濾板），單臺過濾面積167m2，濾室容積2146L。單臺設備設計污泥處理量5tDS/d。該種濾布行走式板框機可采用無加藥脫水，無加藥產生的泥餅在5mm左右，在相同的擠壓壓力、擠壓時間下，泥餅薄、含水率低，而且仍能通過濾布行走自動完成卸泥，整個卸泥過程1分鐘，自動化程度高。在試運行過程中，受到青草沙水庫原水季節性的藻類及冬季泥溫低的影響，造成在無加藥情況下夏季泥餅厚度為2~3mm，無法達到設計處理量，冬季泥餅無法成行，堵塞濾布，嚴重影響了板框機的處理能力及效果。在日本是通過污泥加溫，降低污泥粘度，提高過濾效果，但國內水廠很少有外部熱源，單獨上設備加熱污泥成本太高。針對這些問題，開展了青草沙水庫水廠泥質分析以及污泥化學調理、濾布篩選及其化學清洗試驗研究。研究結果表明，藍綠藻類污泥只需CPAM調理，冬季硅藻類污泥需投加聚合硫酸鐵（PFS）和CPAM進行復合調理，可顯著降低污泥比阻、毛細吸水時間及污泥含水率，改善污泥過濾性能，并根據泥餅含水率要求輔助投加硅藻土。濾布采用化學協同高壓清洗方式可恢復其透氣度，單復絲濾布抗拉伸性能滿足濾布行走式板框機要求。據此，通過對原板框脫水系統新增CPAM自動投配及濾布化學清洗系統，在冬季更換透氣度大的單復絲濾布提高濾布抗堵塞及卸餅率，并協同投加PFS和CPAM，大幅提高了濾布行走式板框機的處理效率。對脫水后泥餅重金屬、難降解有機物檢測后達到園林用土標準，作為園林綠化、回填土摻用土進行資源化處置。

附PPT：

當前國內水庫水廠受季節性藻類的影響，傳統排泥水處理工藝是污泥重力濃縮后離心脫水，脫水后污泥含水率75%-85%，無法達到填埋場要求，處置困難。

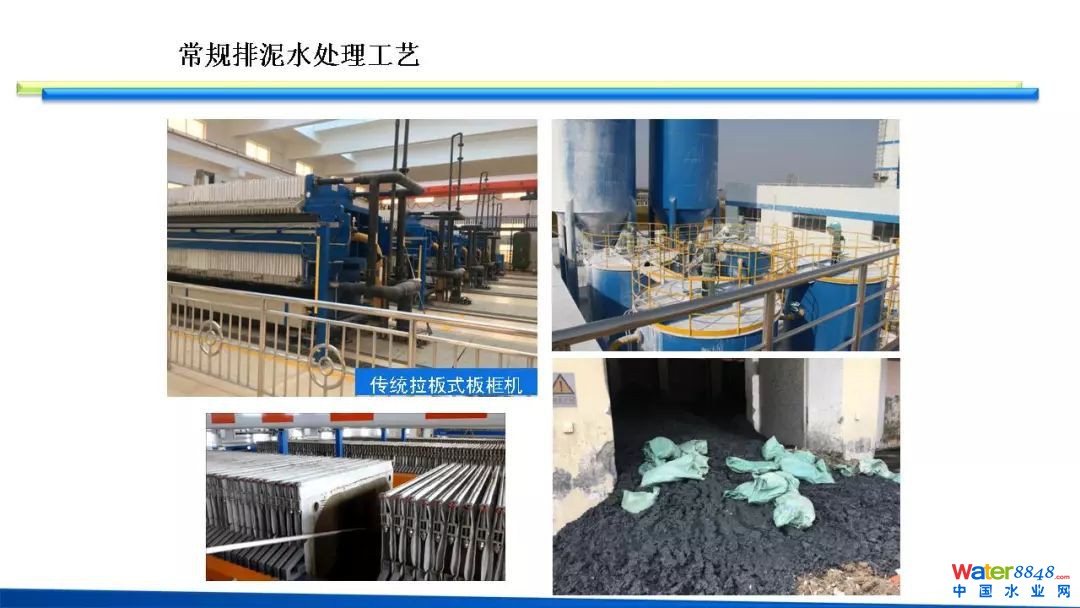

當前也有水廠采用傳統拉板式板框機、用FeCl3、石灰進行污泥調質，脫水后絕干污泥將增量30%，泥餅pH10-12，不利于污泥的后續處置。石灰投配系統粉塵較大，容易堵塞管道濾布，傳統拉板式板框機必須配有人工卸泥，自動化程度低，許多水廠都不愿意使用。

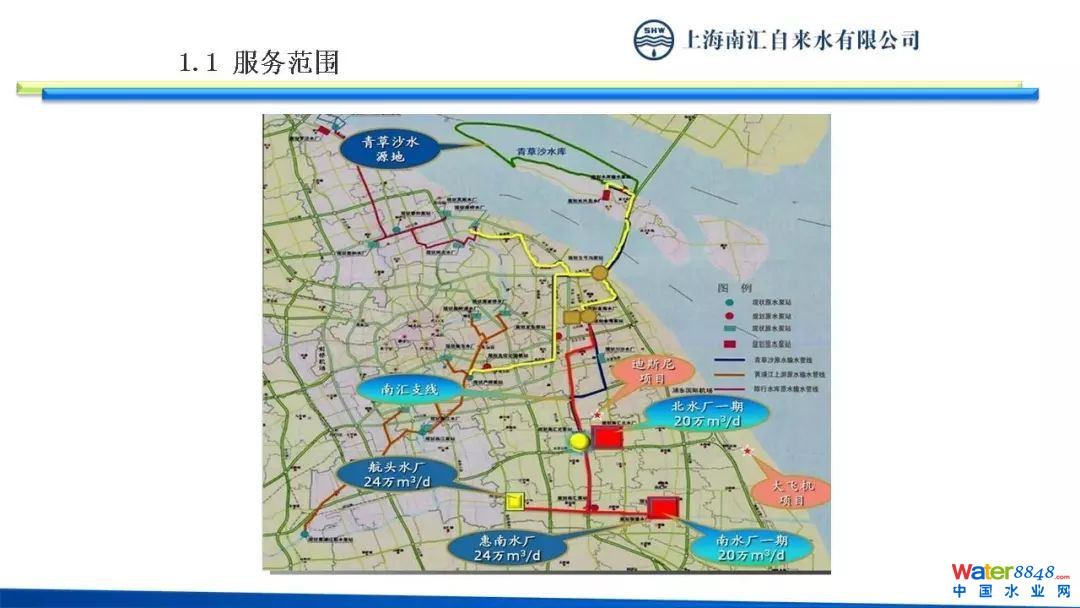

今天介紹的排泥水項目處理上海南匯自來水有限公司下屬惠南水廠、南水廠產生凈水污泥，均由青草沙水庫提供原水，合計設計供水能力達到44萬m3/d，當前外部需水量小，合計日均供水量為29萬m3/d。

鑒于離心機及傳統板框機工藝缺陷，在項目設計時降低污泥含水率，減少污泥調質藥劑，提高污泥資源利用范圍，該項目采用了日本石垣的ISDC-H型濾布行走式板框機（46塊1.5m濾板），單臺過濾面積167m2，濾室容積2146L。單臺設備設計污泥處理量5tDS/d。

該種濾布行走式板框機可采用無加藥脫水，無加藥產生的泥餅在5mm左右，在相同的擠壓壓力、擠壓時間下，泥餅薄含水率低，而且仍能通過濾布行走自動完成卸泥，整個卸泥過程1分鐘，自動化程度高。

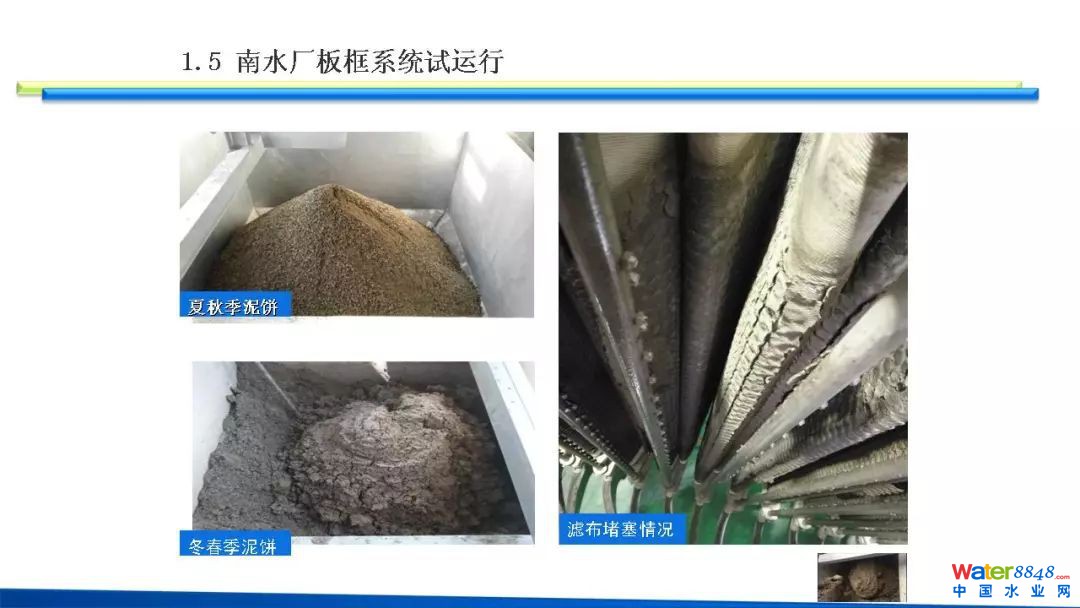

在試運行過程中，受到青草沙水庫原水季節性的藻類及冬季泥溫低的影響，造成在無加藥情況下夏季泥餅厚度2-3mm，無法達到設計處理量，冬季泥餅無法成行堵塞濾布，嚴重影響了板框機的處理能力及效果。在日本是通過污泥加溫，降低污泥粘度，提高過濾效果，但國內水廠很少有外部熱源，單獨上設備加熱污泥成本太高。

針對這些問題,首先開展了青草沙水庫水廠泥質分析。

青草沙水庫有效設計庫容達4.38億立方米，水庫滿水時滿足在咸潮期最長連續68天不取水的條件下，保證連續供水。水庫庫容大，易受上游來水影響。

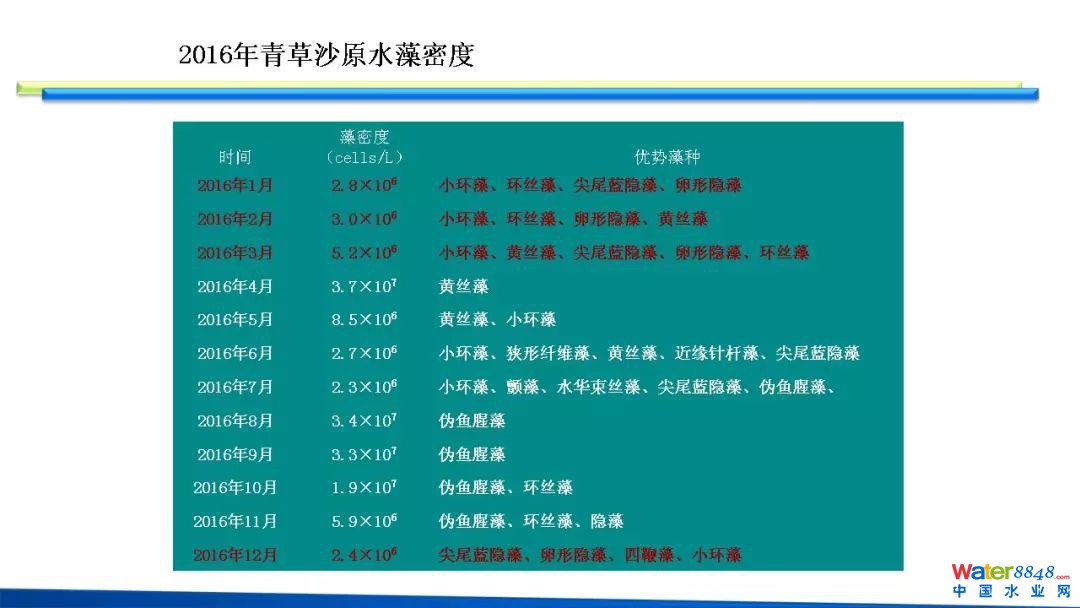

這是2016年1月-2018年4月，青草沙水庫原水藻密度情況表，水庫容易出現季節性輕度藻類水華，藻密度超過1500萬cells/L（1500萬個/L<藻密度<10000萬個/L 輕度水華）一般發生在4-5月、8-10月。水廠往往通過傳統的加氯消毒、混凝沉淀、過濾去除藻類，因此水廠排泥水中集聚大量的藻類，有機物含量很高。

以2016年青草沙藻類為例，夏季主要以藍綠藻類的偽魚腥藻為主，冬季主要以硅藻類的小環藻為主。

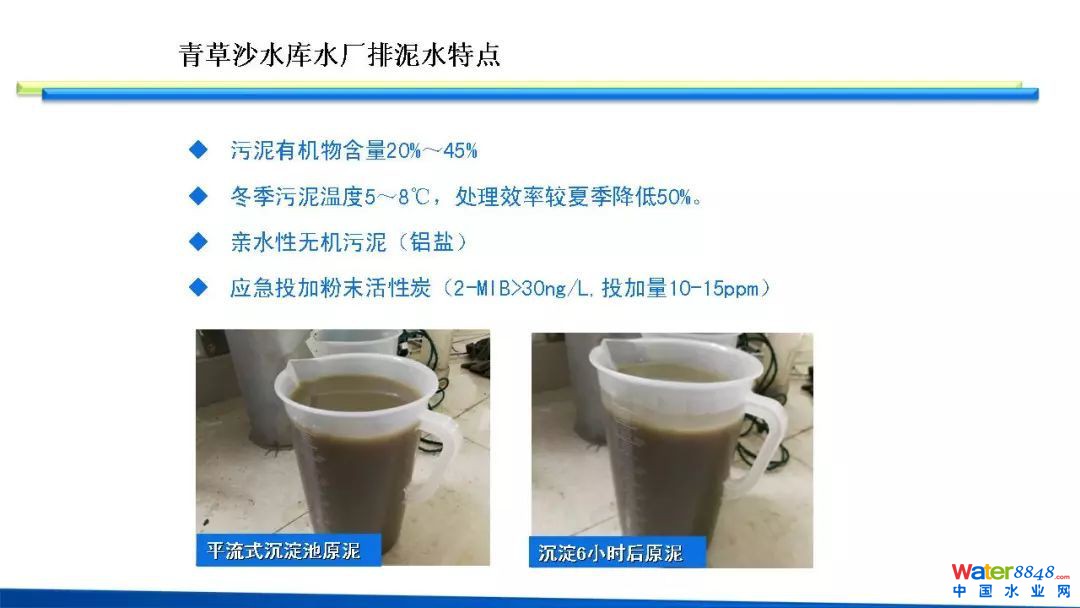

青草沙水庫水廠排泥水有以下特點：

1、水廠污泥有機物含量隨原水藻密度變化，一般在20%～45%，有機物含量高致使污泥易發酵變質,粘性增大,濃縮脫水性差, 容易堵塞濾布。

2、冬季泥溫較低，只有5-8℃，污泥粘度增大，板框機過濾速度大幅降低，同時會造成濾布難以沖洗干凈，泥餅剝離困難，處理效率較夏季降低50%。

3、在我國為了消除出水中感染性微生物的影響，一般需過剩投加聚鋁，滿足出水0.1NTU，形成了大量親水性氫氧化鋁無機污泥，保水性好，濃縮困難。

4、根據原水中異味物質2-甲基異莰醇（2-MIB）>30ng/L，由原水公司5#溝應急投加粉末活性炭進行去除，使水廠污泥處理量大幅增加。

根據青草沙水庫特定的泥質特點，開展了一系列的藥劑篩選及板框加藥系統實驗

首先篩選了三菱化學的藥劑，最終通過比較礬花大小、單位時間濾液過濾量、過濾后污泥通過濾布手壓脫水，確認脫水性，選定最佳藥劑KP206BH。但是該種型號的藥劑分子量1000萬，粘度較大，容易過量投加堵塞濾布，加藥控制難度大。

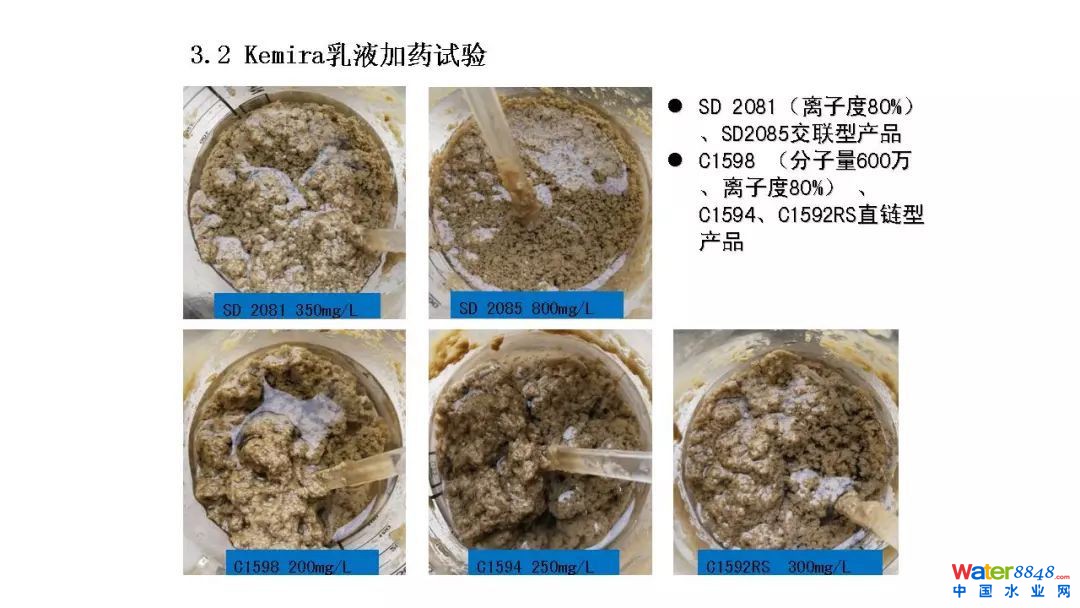

我們又篩選了kemira的乳液，選擇交聯和支鏈結構的乳液產品，最終根據礬花大小、濾液清澈度及藥劑投加量情況選擇C1598 （分子量600萬、離子度80%），藥劑分子量低，粘度小，過量投加也不會堵塞濾布。

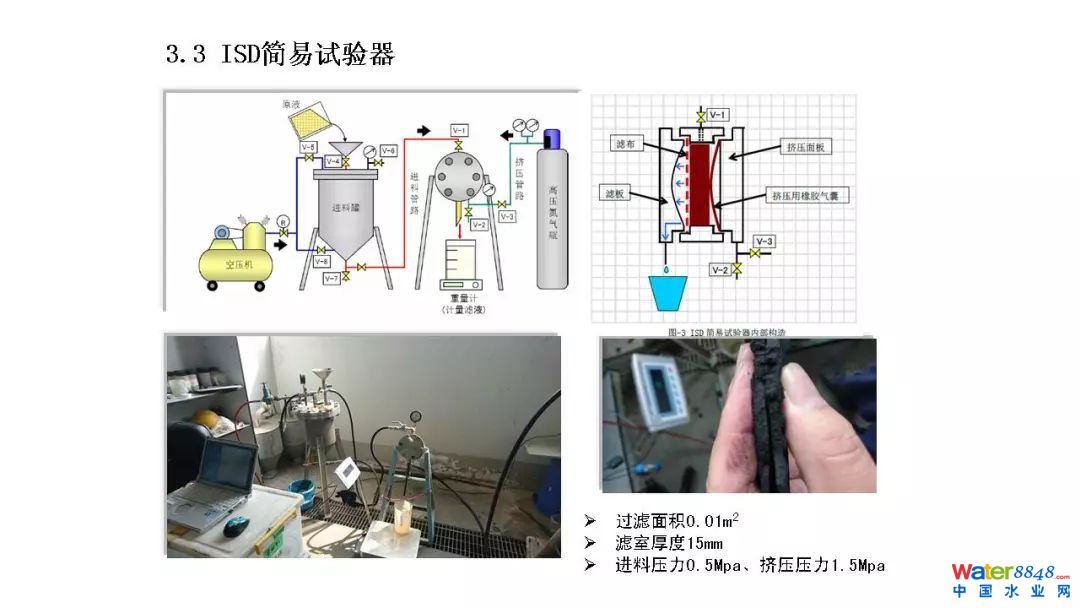

委托石垣公司開展ISD板框小試實驗（過濾面積0.01m2，單側擠壓單面過濾、濾室厚度15mm），模擬正常板框機進料壓力0.5Mpa（空壓機壓力）、擠壓壓力1.5Mpa（高壓氮氣），處理泥餅厚度提升至15mm，處理量大幅增加。

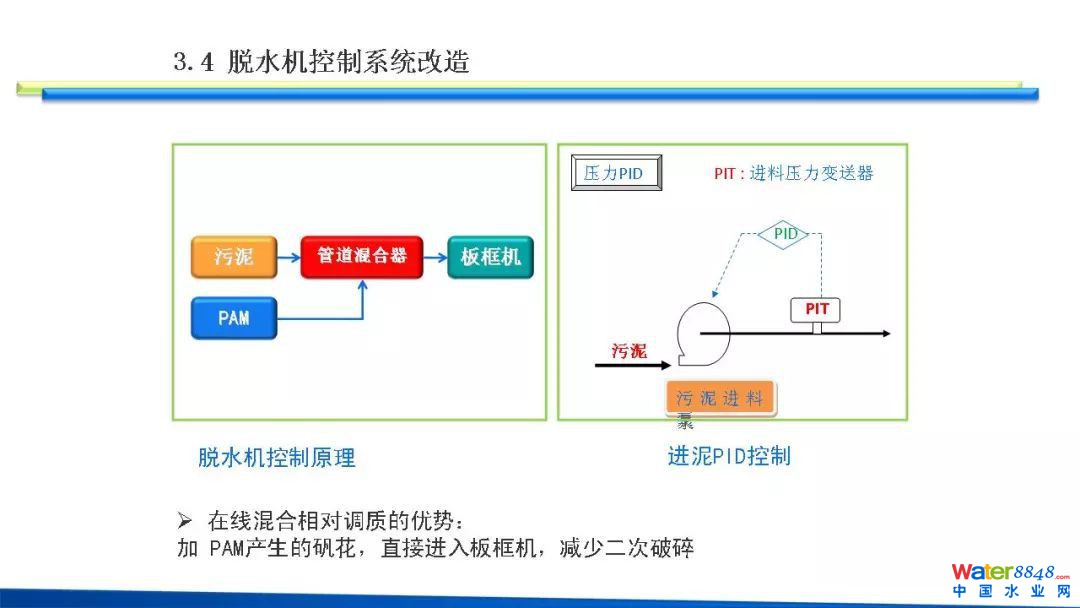

根據藥劑篩選及板框小試實驗情況，我們對原板框機新增加藥系統，采用在線混合方式進行加藥，避免傳統調質池長時間攪拌造成礬花二次破碎，提高板框機處理效率，進泥按壓力PID控制。

加藥量根據進泥流量采用流量PID控制，做到精準加藥。

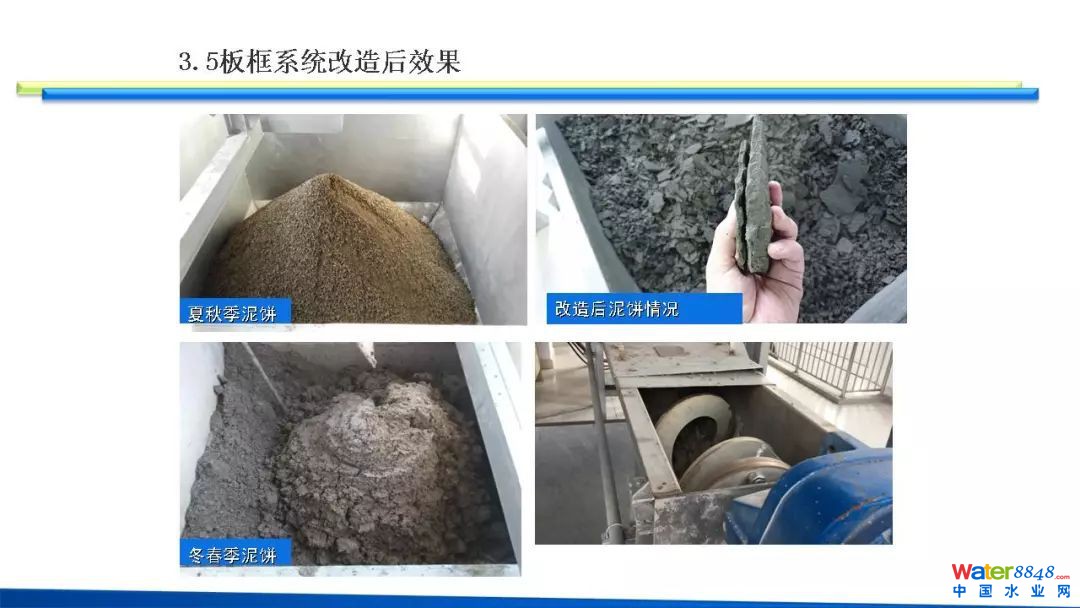

改造后泥餅厚度有4mm提升至15mm左右，大幅提升污泥處理量。這是改造后的出泥視頻，泥餅厚度大幅增加，含水率并沒有因為泥餅厚度增加而提高，利于污泥資源化處置。

板框加藥系統使用一段時間后發現濾布出現堵塞，原有板框機自帶的濾布水洗裝置只有8kg，無法有效恢復濾布透氣度，于是我們開展了濾布在線化學清洗系統的研究。

上圖是采用WP900型斜紋復絲編織濾布，新濾布透氣度150，具有較高抗拉強度，防止濾布拉伸收縮變形后，濾布行走電機出現過載或濾布從導向輥脫落現象。但加藥脫水后濾布容易堵塞，我們委托日本敖島株式會社濾布技術部對堵塞濾布過濾面、擠壓面進行透氣度檢測，各做五組平行樣，過濾面透氣度平均16.2 cm3/cm2/min，擠壓面透氣度平均12.2cm3/cm2/min，濾布堵塞嚴重。

同時開展濾布化學清洗實驗，第一個是高壓水洗實驗：用2.0MPa水壓的高壓水清洗后風干；第二是酸清洗實驗：5%的稀鹽酸浸泡17小時，接著2.0MPa高壓水清洗后風干；第三個是堿清洗實驗：用10%的NaOH溶液浸泡17個小時，接著2.0MPa高壓水清洗后風干。堿洗后濾布的透氣度恢復性大，結合堵塞濾布板框機停用兩天濾布干燥后又能恢復一定的處理量，濃縮污泥中有機物含量高等因素，堵塞濾布的主要原因是由有機物引起的。

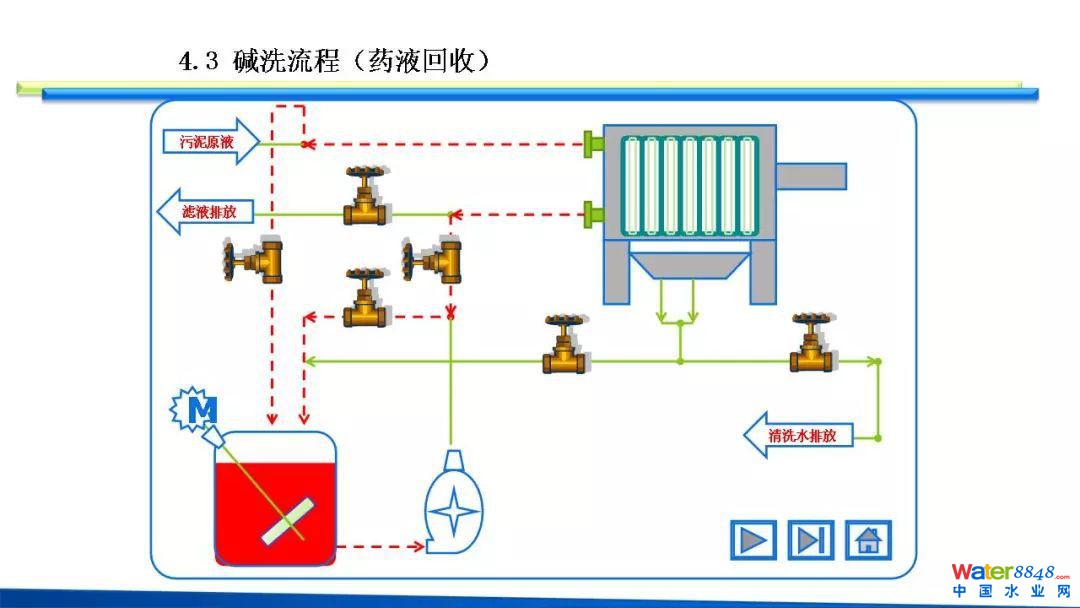

安裝了板框在線濾布清洗裝置。首先配制5%NaOH堿液，通過氣動隔膜泵將堿液從濾液管壓入，穿透濾布面，從板框機進泥管排出回流至配藥罐，進行循環3-5h浸泡，把濾布內的無機物從濾布中洗出，有機物分解。為了保證濾室內部能充滿堿液，堿液回流管必須高于污泥進料管高度才能保證堿洗效果。

完成板框機化學浸泡循環后可實現堿液回收，循環利用。

ISDC-H型濾布行走式板框脫水機沖洗壓力只有8kg，化學浸泡后，板框清洗系統無法有效清除濾布無機性堵塞物質，必須輔助人工高壓沖洗（10MPa），濾布才能洗白恢復透氣度

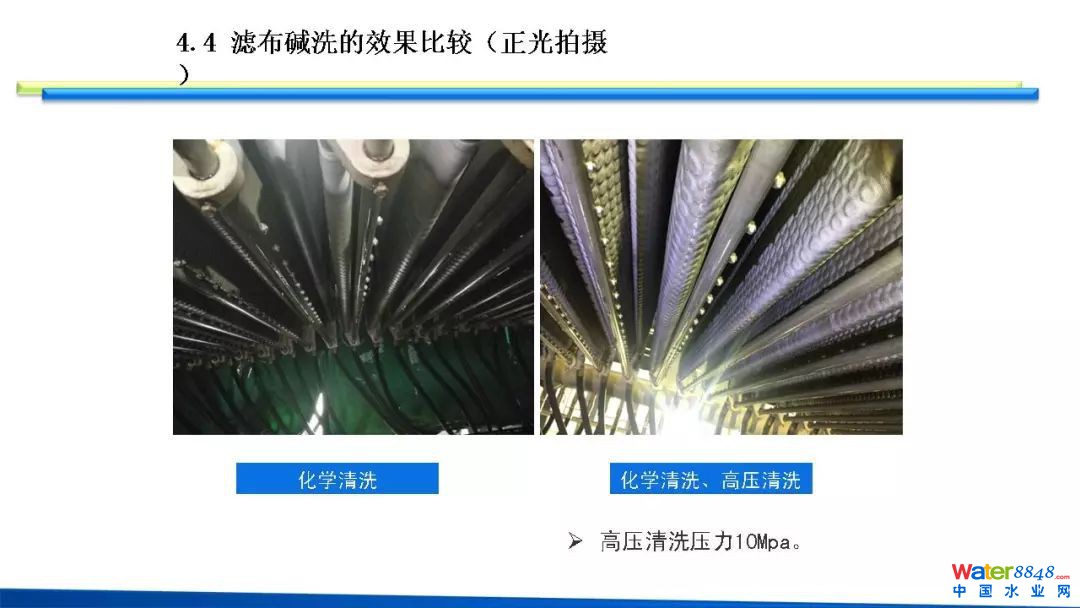

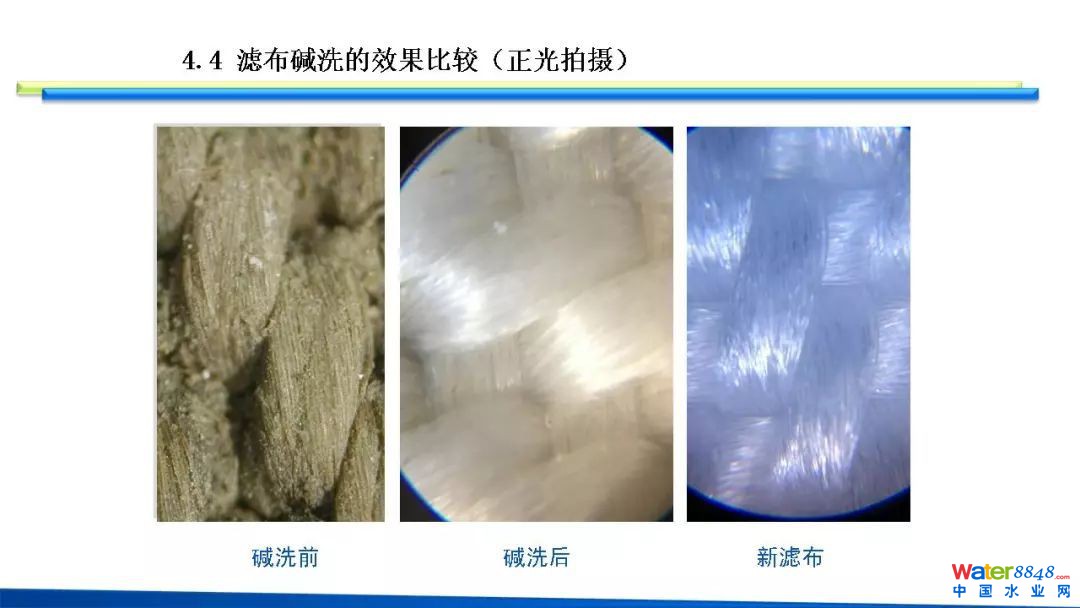

將堵塞濾布、堿洗濾布、新濾布放大60倍，能清晰發現通過化學清洗系統高壓清洗，濾布透氣度基本恢復。

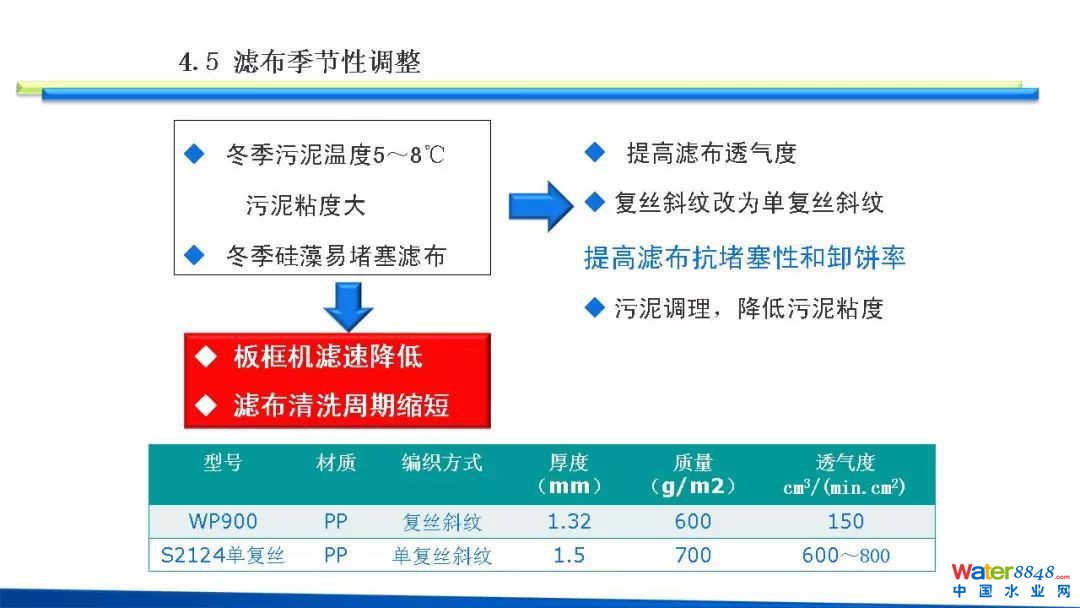

由于冬季原水溫度降低，泥溫只有5-8℃，污泥粘度增大，冬季污泥中以硅藻為主容易堵塞濾布，清洗周期由原先1周降低至2-3天。采取如下措施：一是提高濾布透氣度（透氣度150提高至600-800）：二是將原有復絲斜紋為單復絲斜紋編織，單絲紗是由合成纖維制成的單根的連續長絲，用這種紗線織出的濾布表面光滑平整，孔隙分布均一，不易被堵塞，但單絲濾布容易拉伸變形，故采用單絲和復絲斜紋編織的濾布，提高濾布的抗拉伸性能、抗堵塞性能：三是進行污泥調質試驗，提高板框機濾速，降低污泥含水率。

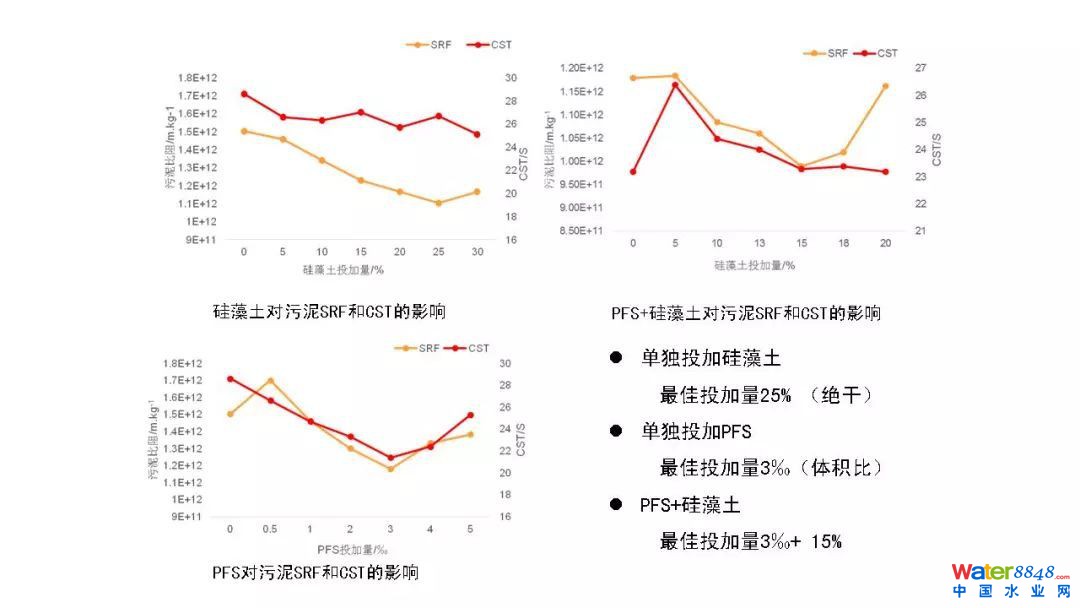

同時利用硅藻土多孔性、滲透性及PFS的混凝作用對污泥進行調質，單獨投加硅藻土最佳投加量25% ；單獨投加PFS最佳投加量3‰；PFS協同硅藻土最佳投加量3‰+ 15% 原泥比阻1.5*1012m/kg、PFS+硅藻土PFS 9.89*1011m/kg、CST30降至23。（比阻小于1×1011m/kg的污泥易于脫水，大于1×1013m/kg的污泥難以脫水）。

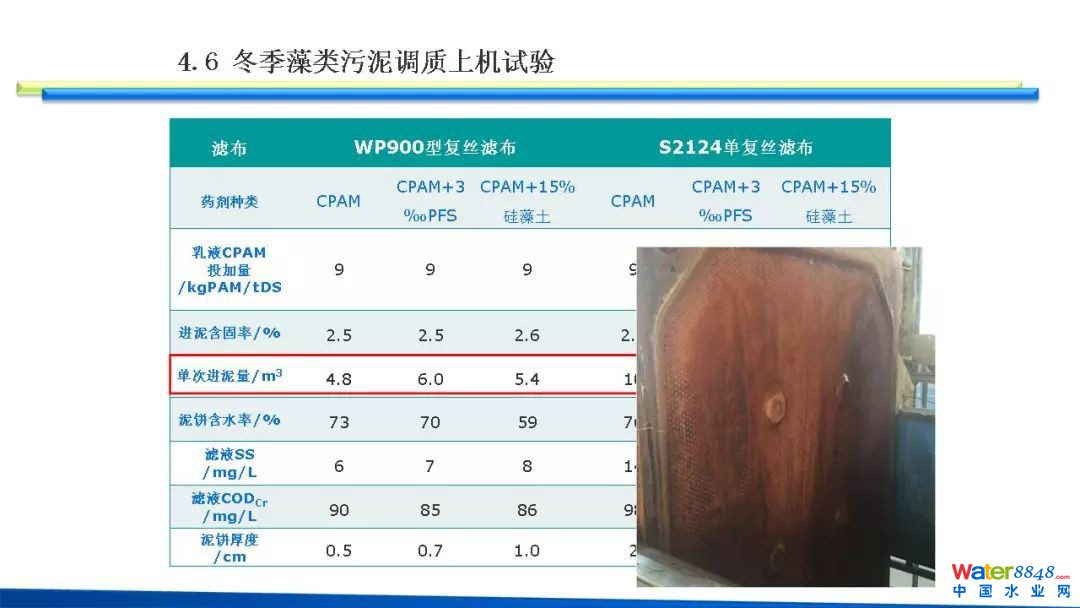

在WP900復絲濾布及S2124單復絲濾布條件下開展污泥調質上機試驗，每種類型試驗各做五個批次取平均值。上機試驗結果表明板框機處理冬季硅藻污泥受濾布影響最大，單復絲濾布較WP900復絲濾布污泥處理量增加了近80%，根據濾液SS檢測情況，污泥固體回收率并未降低。污泥在同種濾布試驗情況下，PFS（投加量為3‰）協同CPAM污泥調質效果最好，在使用WP900型濾布情況下，污泥處理量增加了25%；在使用單復絲濾布情況下，進泥量增加了9%。冬季硅藻類污泥可壓縮性差，雖然通過PFS化學調理，降低污泥比阻，但污泥含水率較只采用CPAM調理下降了3%，投加15%硅藻土調質脫水后污泥含水率可降至60%以下，但硅藻土為無機惰性干物質，可使泥餅的孔隙率增加，板框系統處理能力提高，隨之泥餅量也會增加，因此不能顯著提高脫水機的處理量，同時還會造成管道、設備附件及濾布磨損增大，污泥調質加藥易使用PFS協同CPAM調質。

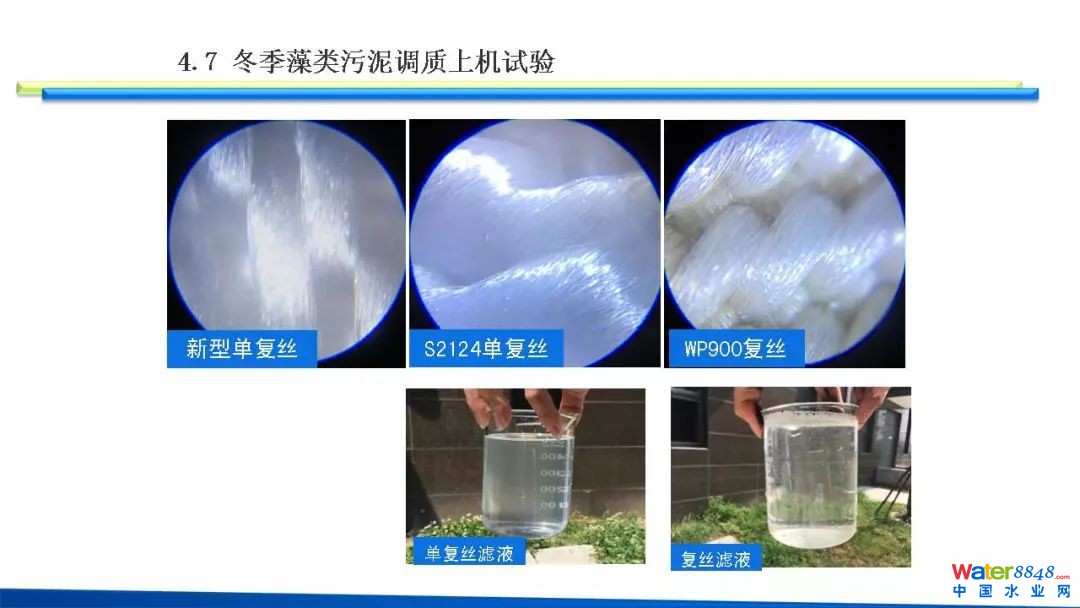

通過比較S2124和WP900型濾布濾液，復絲濾液比較清，單復絲濾液差一點，但能滿足運行條件。我最近有準備使用濾布表面光潔度更高的新型單復絲濾布，進一步提高濾布卸餅率及抗拉伸性能。

2017年9月將1臺ISD型LASTA濾布行走式板框脫水機10塊濾布更換成新型單復絲濾布，做為期三個月（1100處理批次）上機實驗，如圖所示，濾布中部出現拉伸，表面有一定褶皺，但可以通過收縮張緊螺栓調整濾布，濾布拉伸量控制在使用范圍內

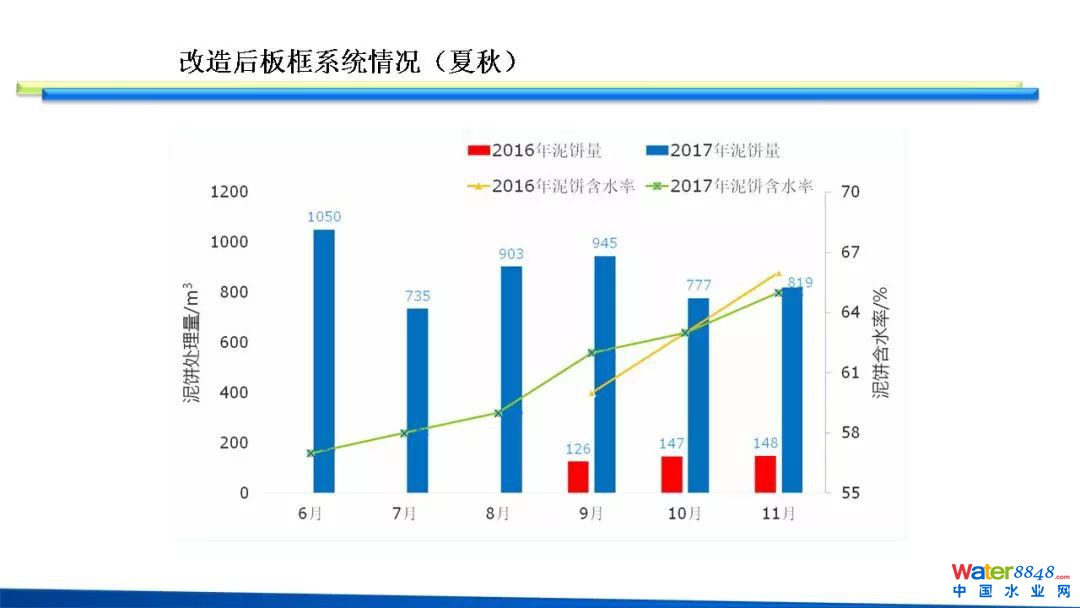

該項目2016年9月開始試運行無加藥脫水，2017年1～5月進行加藥系統及濾布清洗系統改造，2017年6月正式運行，板框機處理效率大幅提升，較2016年夏秋季同期不加藥脫板框脫水系統處理量增加約6倍。

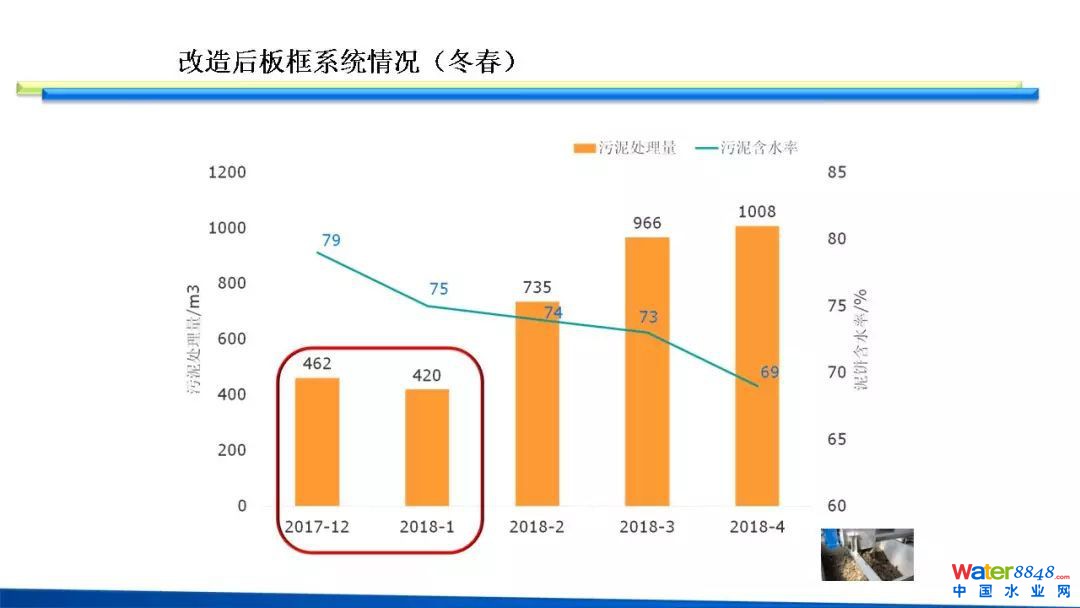

2017年12月，由于受冬季泥溫低、硅藻影響，使用原復絲濾布堵塞嚴重，產量降低，1月下旬更換單復絲濾布，板框機處理效率大幅提高，含水降低，但由于冬季污泥可壓縮性差，污泥含水率維持在75%。

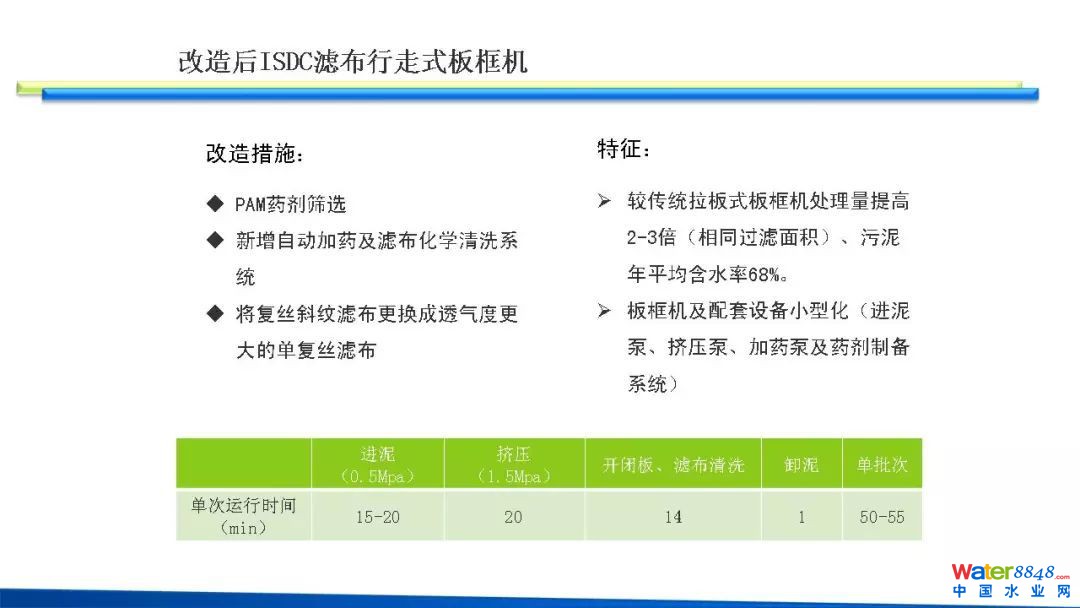

通過藥劑篩選、新增加藥及濾布化學清洗系統及季節性濾布調整，石垣ISDc-H型板框機較傳統相同過濾面積拉板式板框機處理量提高2-3倍，污泥年平均含水率68%，能適應藻類污泥季節性變換。板框機及配套設備小型化（進泥泵、擠壓泵、加藥泵及藥劑制備系統）。

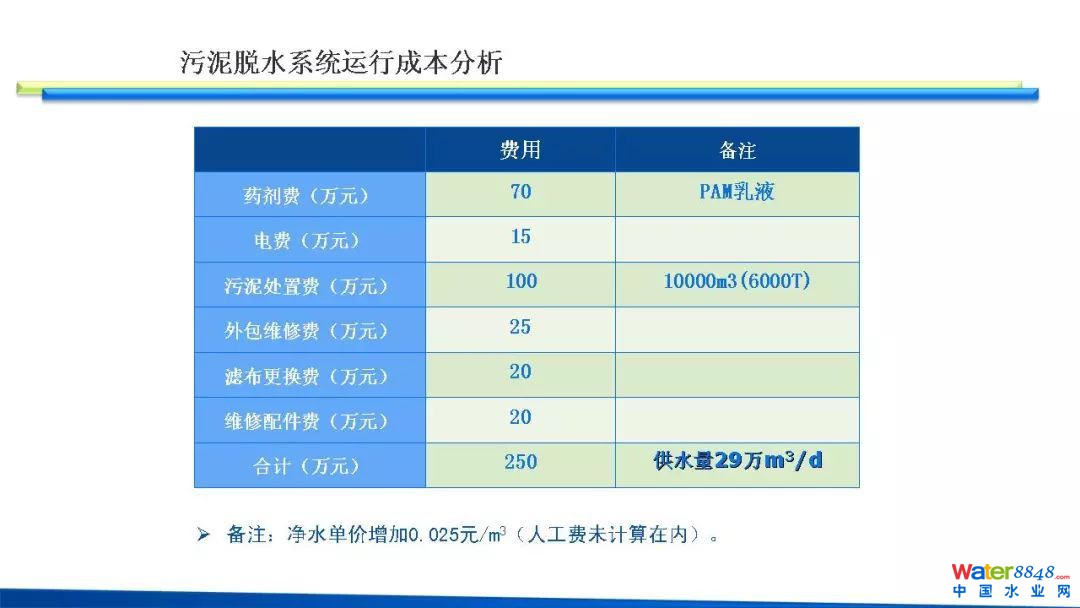

根據2017年5月-2018年4月運行數據統計，全年運行費用250萬（29萬m3/d），凈水單價增加0.025元/m3。

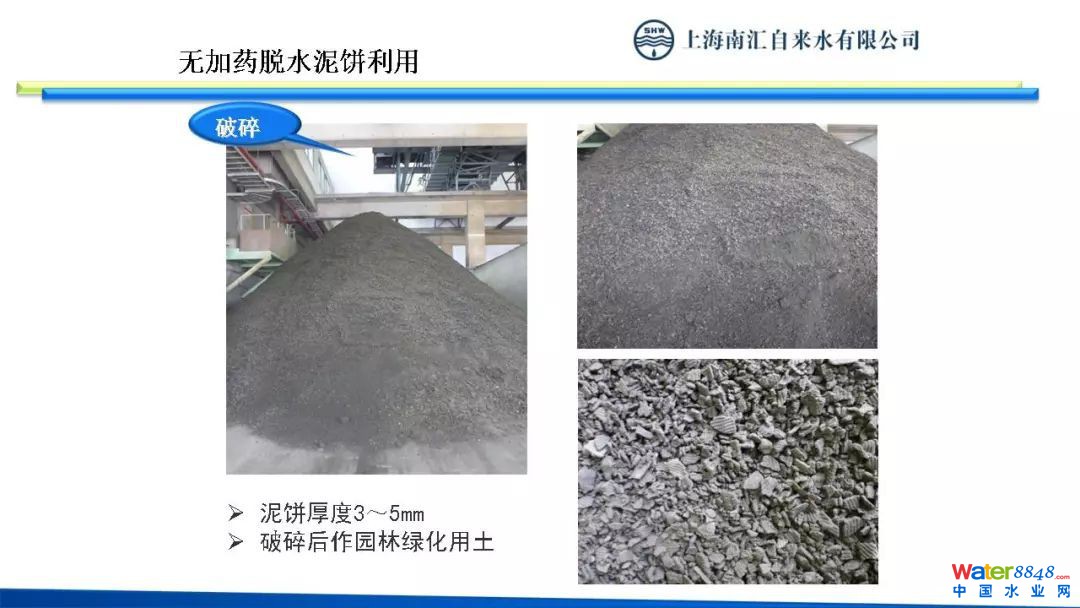

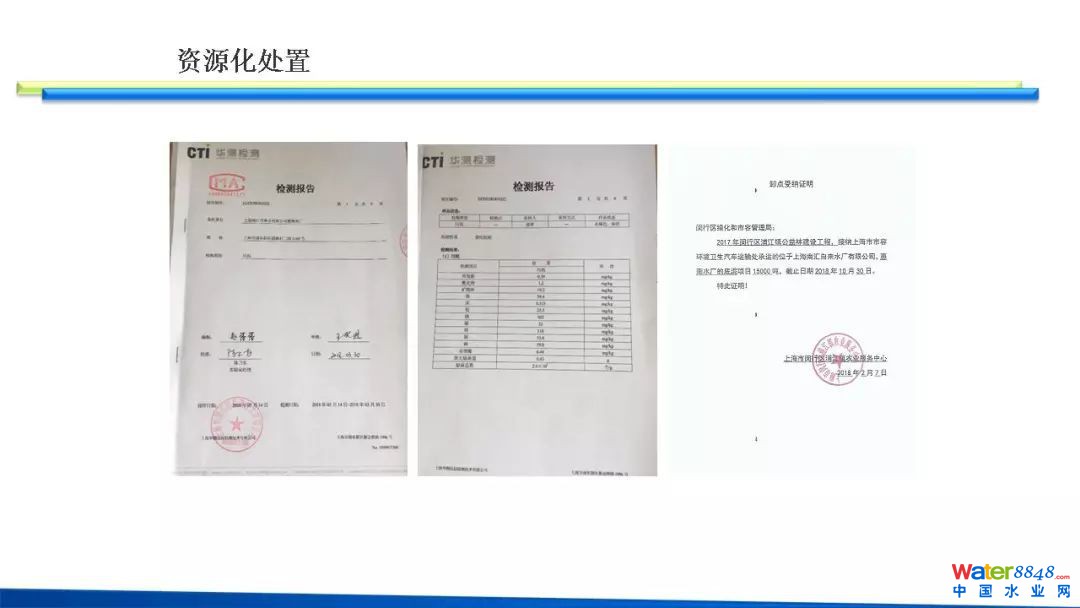

對脫水后泥餅重金屬、難降解有機物檢測后達到園林用土標準，作為園林綠化、回填土摻用土進行資源化處置。

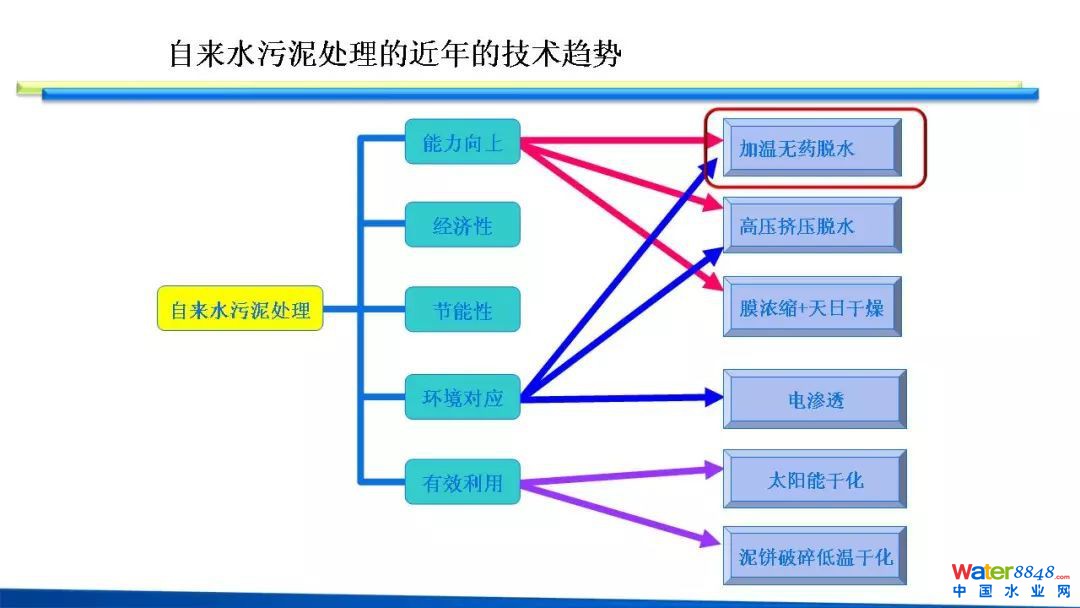

近年來自來水污泥處理的技術主要有加溫無藥脫水、高壓擠壓脫水、膜濃縮協同天然干燥、電滲透，如需將自來水污泥制成再生土可有效提高自來水污泥的資源化利用率，主要有：破碎后太陽能干化或低溫干化處置。加溫無加藥脫水是主流工藝，在無熱源前提下可采用投加PAM配合濾布行走式板框機進行深度脫水。

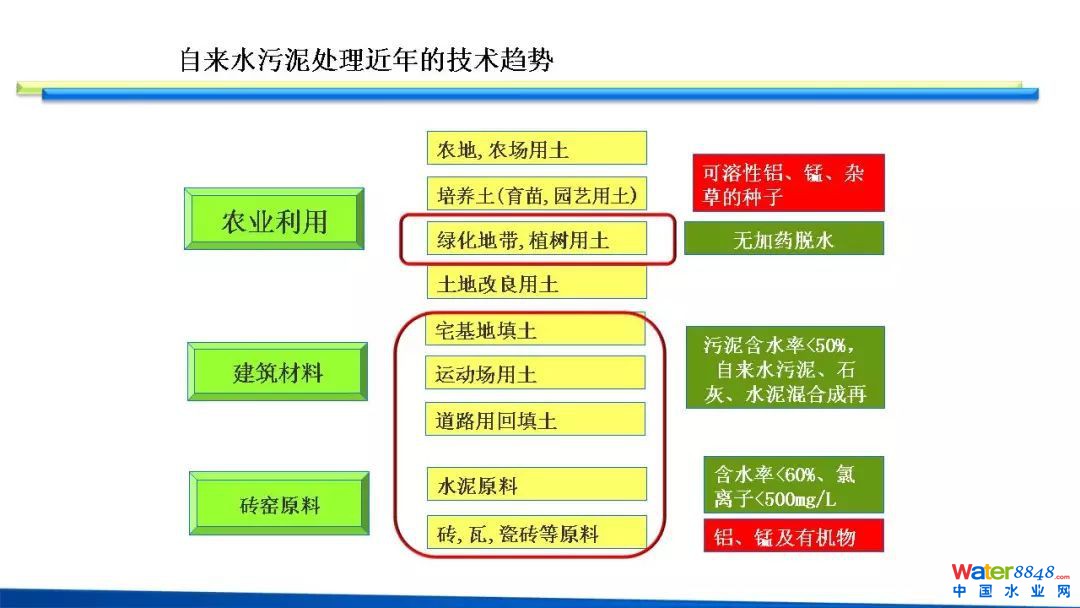

凈水污泥可分別在農業、建材、磚窯原料領域進行利用。

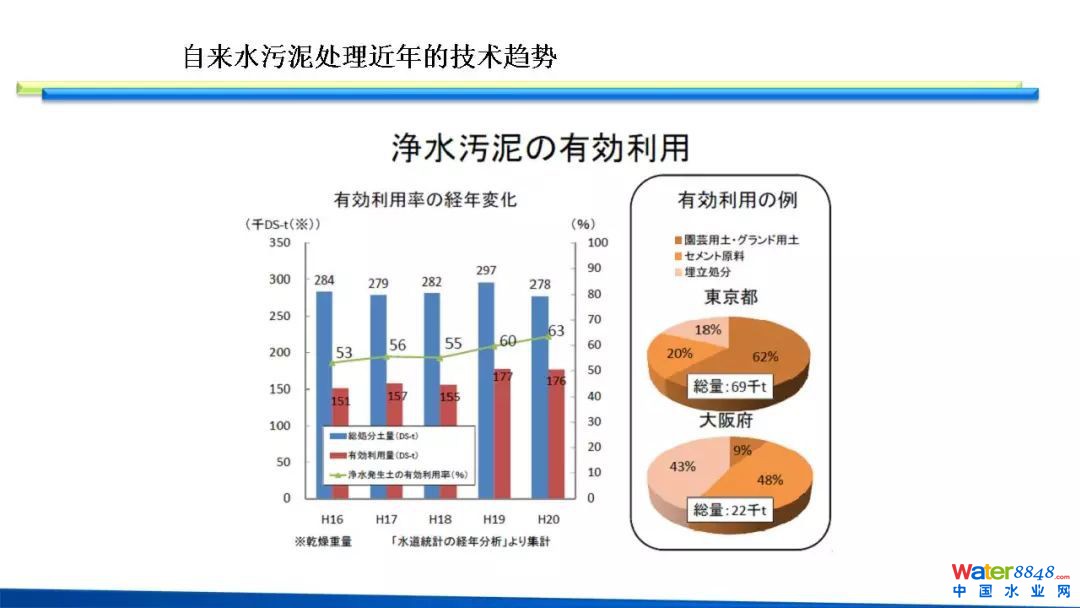

根據日本水道協會資料，2008年日本凈水絕干污泥量27.8萬噸，污泥資源化利用率63%（東京都：園藝用土、回填土62%、水泥原料20%、填埋18%；大阪府：園藝回填土9%、水泥原料48%、填埋43%）。

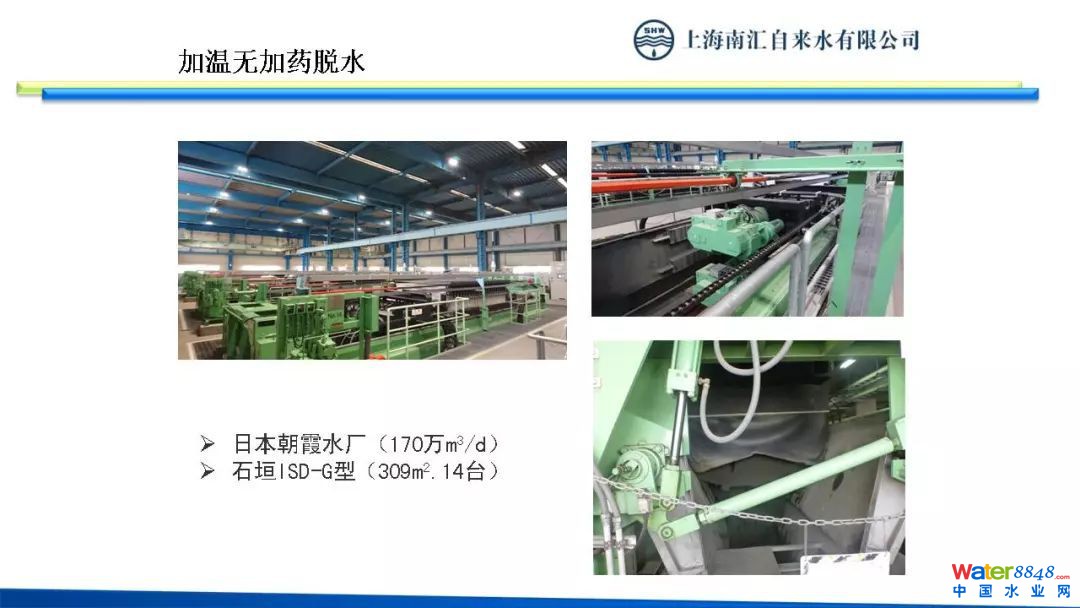

日本朝霞水廠170萬m3/d，日本第二大水廠，隸屬東京都水道局，采用污泥加溫無加藥脫水工藝，14臺石垣ISD-G型濾布行走式板框機。

3-5mm厚的泥餅經破碎后，作為園林綠化用土使用。

通過將脫水后泥餅放置6天發現泥餅干裂，有較高的強度，凈水污泥中有機物主要為藻類、微生物，易腐敗的有機物較少，經板框脫水后的污泥可采用破碎后，利用太陽能污泥干化，進一步降低污泥含水率，提高污泥資源化利用范圍。

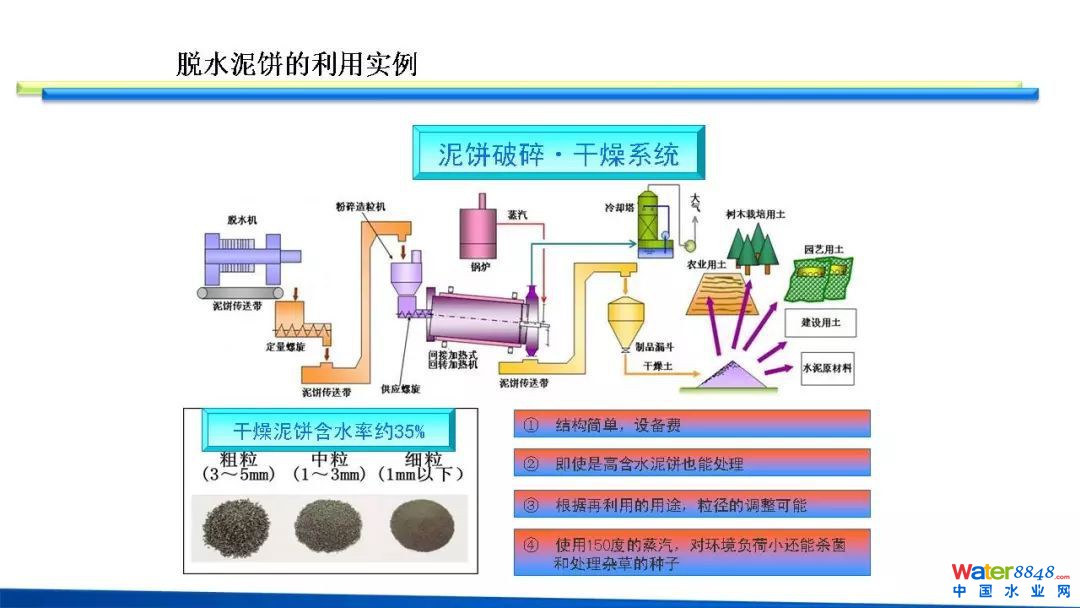

如凈水污泥使用在農業用土、家庭園藝用土及土壤改良土中，可采用破碎、低溫干化、篩分造粒再生土制作工藝，來抑制雜草種子發芽和殺菌。通過污泥造粒設備調整粒徑，實現凈水污泥不同的再生品規格，使凈水污泥實現資源化利用。
