給排水專業設計指南 施工圖設計文件組成部分

放大字體  縮小字體 發布日期:2017-08-21  瀏覽次數:116
核心提示:給排水專業設計指南 施工圖設計文件組成部分
中國給水排水 云直播

2020年中國無廢城市建設及固廢資源化利用可持續高質量發展大會


分享|給排水專業設計指南!

分享|給排水專業設計指南!

中國給水排水

施工圖設計文件組成部分

1.1 總則

建筑工程送審設計文件的深度應符合本規定有關施工圖設計文件深度的要求及國家現行的《建筑工程設計文件編制深度的規定》中有關建筑給排水專業的要求。

1.2 室內給水排水

1. 圖紙目錄。

2. 設計說明及圖例。

3. 設有給水排水管道的所有平面圖。

4. 各種管道系統軸測圖或系統原理圖。

5. 必須的大樣圖、詳圖。

6. 計算書(供內部使用及存檔)。

1.3 室外給水排水

1. 圖紙目錄。

2. 設計說明及圖例。

3. 給水排水總平面圖(冷水、熱水、消防、雨水、污水、廢水等)。

4. 設有水塔、水池的,應有水塔、水池管道平面大樣圖、剖面圖或系統圖及其它必須的詳圖。

5. 設有循環水構筑物的,應有循環水各構筑物的平面大樣圖、剖面圖及系統圖。

6. 設有污水處理的,應有污水處理工藝流程圖及各構筑物的平面大樣圖、剖面圖及詳圖。

7. 計算書(供內部使用及存檔)。

1.4 水泵房

1. 圖紙目錄。

2. 設計說明及圖例。

3. 平面圖。

4. 剖面圖。

5. 主要材料表。

6. 計算書(供內部使用及存檔)。

施工圖設計文件深度要求

2.1 圖紙目錄

1. 新繪制圖紙

2. 選用標準圖或重復利用圖

2.2 設計總說明

1. 設計依據簡述:

①初步設計遺留問題及處理意見的簡要說明;

②需要特殊說明的設計依據,如某部分是依據行業的規范(規程)等;

③當有使用功能限制要求的建筑,應明確其使用功能;

2.設計范圍與工程概況簡述,內容應突出建筑的規模、體積以及消防定性等。

3.確定冷、熱水日用水量,水箱、水池容量,污水日排水量,雨水排水量,各個消防系統用水標準、消防總用水量、消防儲水量。

4. 給水排水與消防各個系統設計概況簡述。

5. 管材的選型及接口的作法。

6. 衛生器具選型與套用圖集。

7. 閥門與閥件的選型。

8. 管道的敷設要求。

9. 防腐、防銹等處理方法。

10. 管道及其設備保溫、防結露技術措施。

11.污水處理:如隔油池(器)、化糞池、地埋式污水處理裝置等的選型、處理能力、套用圖集等。

12. 消防設備選型與套用安裝圖集。

13.其它需要說明的問題:如對施工過程中,需要特別交代和說明的問題。

注:

① 設計總說明與圖例一般應列在首頁;

② 有特殊需要加注的,可分別寫在有關圖紙上(如有泵房、凈化處理站或復雜民用建筑時,應有運轉或操作說明);

③ 凡不能用圖示表達的施工要求,均應以設計說明的方式表達出來;

④ 嚴禁使用落后技術、淘汰圖集、淘汰產品;

2.3 圖例 列出本工程中使用的圖例與對應的名稱等。

注:

①宜采用《給水排水制圖標準》(GB/T50106-2001)中列出的圖例;

②《給水排水制圖標準》(GB/T50106-2001)中沒有的圖例可自行編制;

2.4 給排水總平面圖

1.繪出各建筑物名稱、位置、層數、標高和地面控制點標高、指北針(或風向玫瑰圖)。

2.給排水、消防構筑物的定位:如化糞池(污水池、地埋式污水處理裝置等),水池(包括消防水池),水泵房(包括消防水泵房)等。

3.給水干管注明管徑、敷設的標高。

4.排水干管須注明管徑、標注檢查井處底標高(落底的檢查井要加注排水管口的內底標高)與室外地面標高。

5.檢查井、化糞池(或污水池或地埋式污水處理裝置),水池(包括消防水池),水泵房(包括消防水泵房)等型號以及引用詳圖。

6.對較復雜工程,可將給水、排水(雨水、污水)總平面布置圖分開繪制(簡單工程可以繪在一張圖上),但各種管道之間的相互關系需要表達清楚。

7.明確水表井型號與位置,設置旁通管時需要標明。

8.標明雨水、污水管排入市政雨水、污水管處接合井的管徑、標高。

9.標明化糞池(污水池、地埋式污水處理裝置等)與地埋式生活飲用水水池之間距離,如不滿足要求時,注明采取了什么有效措施。

10.消防專用或消防與生活共用的室外給水環狀網,明確閥門設置位置。

11.明確室外消火栓(利用市政已經設置室外消火栓須特別注明)、消防水泵接合器、消防水池取水口布置。

注:

① 單體簡單的工程允許與底層給排水平面圖合并,但必須按要求表達清楚;

② 復雜工程分期設計和施工時,可按分期情況繪制局部給排水總平面圖,但應在圖面上交代清楚;

③ 當給排水總平面圖未能與單體設計同時出件時,應在總說明中明確總體的消防水源、供水情況、室外消防用水量、室外消火栓與消防水泵接合器的設置數量、室外消防給水管網設置情況(包括市政進水管)。當消防泵房與水池設在室外時、應在總說明中明確消防水泵數量、規格、性能參數以及室外消防貯水量;

2.5 各層平面圖

(1) 標明各層平面圖中各部分的使用功能,防火分區劃分情況(防火分區用防火門、防火卷簾應注明)等。

(2) 在圖中注明與確定消防給水設計有關的場所規模(面積或體積、人員與座位數、汽車庫停車數、圖書館藏書量等)。

(3) 繪出各層主要軸線編號,房間名稱,用水點位置及編號,給排水、消防給水管道平面布置、立管位置及編號。

注:當采用展開系統原理圖時,還應標注干管的標高。

(4) 標出各樓層建筑平面標高(如衛生間與設備間平面標高不同時,應另外加注)等。

(5) 各層應完整地畫出衛生器具,給排水設備,引用大樣圖的索引號。

(6) 復雜場所如水泵房、熱交換器站、開水間、衛生間、給排水設備及管道較多的房間,繪出局部放大平面圖。

(7) 當民用或工業建筑物內用水點較多時,分別繪出各層平面衛生設備、生產工藝用水設備位置(并注明名稱或編號)和給排水管道平面布置圖。

(8) 對較復雜工程,可將給排水布置圖與消防給水布置圖分開繪制,但各種管道之間的相互關系需要表達清楚。

(9) 建筑物內的生活飲用水池、水箱應明確獨立結構形式。

(10) 需要設置防止回流污染措施的設備和場所,應明確防止回流污染措施的作法。

(11) 應明確水泵房與給排水設備隔振減噪措施。

(12) 當衛生間和排水管線設在有衛生等要求房間的上方時,應在平面圖上明確符合衛生要求的防水、防潮等防護措施。設有雙層板時,應在圖中標明雙層板的位置與標高。

(13) 注明水池、水箱溢流管防污網罩,通氣管,水位顯示裝置等。

(14) 應明確公共廚房與餐廳等處理含油廢水的隔油池(器)布置情況。

(15) 應明確學;瘜W(xué)實驗室、垃圾間、醫院建筑、檔案館(室)和圖書館對給排水技術要求。

(16) 各種滅火設施布置的圖式應清晰明確。

(17) 注明消防水池、消防水箱位置與技術參數。

(18) 注明消防水泵、消防氣壓罐位置、型式、規格與技術參數。

(19) 注明消防電梯集水坑、排污泵位置與技術參數。

(20) 在自動噴水滅火與水噴霧滅火系統平面布置圖中,應明確標注噴頭布置尺寸與選用噴頭型式。 注:進行二次裝修的場所,特別注明后可不標注噴頭布置尺寸。

(21) 注明自動噴水滅火系統與水噴霧系統水力警鈴位置。

(22) 在人防給排水圖中注明人防等級、防護單元的數量;各防護單元的劃分和戰時封堵位置;口部的布置及使用功能。

(23) 在人防給排水圖中注明各防護單元的掩蔽面積或掩蔽人員的數量。

(24) 在人防給排水圖中注明人防儲水池(箱)位置、容量以及保證飲用水不被動用措施。

(25) 在人防給排水圖中注明人防污水儲水設施調節容量。

(26) 在人防給排水圖中注明防爆地漏,防爆波閥和口部沖洗龍頭等。

(27) 在人防給排水圖中注明水泵(包括手搖泵)等設備數量、規格、性能參數。

2.6 各種系統圖

(1) 按一定比例分別繪出各種管道系統圖,圖中表明管道管徑、進出口的(起點、末點)標高、各立管編號、各樓層衛生設備和工藝用水設備的連接點位置和標高。

(2) 如各層(或某幾層)衛生設備及用水點接管(分支管段)情況完全相同時,在系統圖上可只繪一個有代表性樓層的接管圖,其它各層注明同該樓層即可。

注:展開系統原理圖要求:

①圖中標明管徑、進出口的(起點、末點)標高或控制點標高和管道坡度、立管編號、樓層標高、層數、儀表及閥門、各系統編號、各樓層衛生設備和工藝用水設備的連接點位置;

②如各層(或某幾層)衛生設備及用水點接管(分支管段)情況完全相同時,在展開系統原理圖上可只繪一個有代表性樓層的接管圖,其它各層注明同該樓層即可;

(3) 復雜的連接點應局部放大繪制。

(4) 在系統圖上,應注明建筑樓層標高、層數、室內外建筑平面標高差。

(5) 當屋面雨水采取內排水系統時,應與建筑專業配合布置屋面雨水斗、繪制雨水斗、懸吊管走向、管徑、坡度、雨水立管系統圖及編號。

(6) 簡單管段在平面上注明管徑、坡度、走向、進出水管位置及標高,可不繪系統圖。

(7) 應明確各種管材伸縮節等構造措施。

(8) 采用市政壓力供水的給水系統,應提供市政供水壓力參數。

(9) 當系統采用減壓閥減壓時,應注明減壓閥后壓力值,比例式減壓閥應注明其減壓比值。

(10) 在集中供應熱水系統圖中,應明確保證正常工作的有效循環措施。

(11) 在排水系統圖中,應明確衛生器具與地漏等水封措施。

注:要求明確衛生器具是否為內置水封以及地漏的型式等。

(12) 在排水系統圖中,應標注最低橫支管與立管連接處至排出管管底的垂直距離;當排水立管在中間層豎向拐彎時,應標注排水支管與排水立管、排水橫管連接的距離。

(13) 在排水系統圖中,應明確通氣管、檢查口與清掃口設置情況。

(14) 在排水系統圖中,應標明伸頂通氣管伸頂高度,伸頂通氣管與窗、門等洞口垂直高度(結合水平距離)。

(15) 在消防系統圖,應標明消防水箱、消防水池的最高水位、最低水位及消防貯水量。

(16) 采用氣壓罐作為消防系統穩壓設施時,應標明氣壓罐的出水最高工作壓力和最低工作壓力,以及增壓泵的技術性能。

(17) 應明確消防系統安全泄壓措施。

(18) 當消防系統采用減壓孔板減壓時,應標明減壓孔板設置的位置和孔徑。

(19) 當采用減壓穩壓消火栓作為減壓措施時,應明確減壓穩壓消火栓的型式。

(20) 當自動噴水滅火系統在平面圖中已標注配水管道的管徑、噴頭間距、位置和標高及其技術要求時,系統圖可只繪制到各配水管水流指示器處。

(21) 在自動噴水滅火系統圖中,宜標明各層配水管所連接的噴頭數和每組報警閥所控制的噴頭數。

(22) 應標明消防系統中試驗消火栓、末端試水裝置、壓力表、系統放空管與排污管等設施。

2.7 局部設施

當建筑物內有提升、調節或小型局部給排水處理設施時,應繪出其平面、剖面及詳圖,或注明引用的詳圖、標準圖號。注:簡單集水坑提升泵可以用系統圖代替剖面圖與詳圖。

2.8 詳圖

凡管道附件、設備、儀表及特殊配件需要加工又無標準圖可利用時,應繪制詳圖。

2.9 主要設備材料表

列出主要設備材料的名稱、型號、規格(參數)、數量、備注等。

注:

① 一般簡單工程可以省略,如多層住宅,普通公共建筑物等;

②高層建筑物與多層較復雜(設備較多)公共建筑物等一般須列出主要設備材料表;

③ 嚴禁使用淘汰產品;

2.10 計算書

(1) 以內部存檔使用為主。

(2) 大型或復雜性工程應進行全面詳細計算。

(3) 一般或簡單性工程應進行局部詳細計算,如用水量、污水量、雨水量、水泵選擇等。

2.11 小型污水處理設施

(1) 工藝流程圖。

(2) 總平面位置圖(平面定位,與周邊建、構筑物位置關系,污水處理構筑物相對位置)。

(3) 污水處理建、構筑物總平面圖(構筑物編號及主要構筑物一覽表,構筑物平面檢查孔,建、構筑物剖面線等)。

(4) 管線布置圖(水、泥、氣管道走向及管道平面位置,管徑-管長-高程標注,管道配件、閥門,管線類型及圖例,污水處理應有溢流管線及事故放空管線,建、構筑物內設備編號及設備一纜表,表中列明設備規格型號、主要參數、用電功率、設備數量、運行方式及設備所在位置)。

(5) 剖面圖(每個建、構筑物剖面圖,構筑物沿流程剖面,應標明各構筑物斷面尺寸及豎向高程、構筑物進出管線高程、構筑物內設備管線相對位置)。

(6) 節點詳圖(對平、剖面圖不能表達清楚部位應繪出節點大樣,如構筑物出水槽、填料支架、特殊配件等)。

(7) 高程圖(應注明構筑物和管渠尺寸、坡度、各節點水面、內底及原地面和設計地面的高程)。

總說明要求

建筑給排水設計說明要求

1.1 設計依據

簡要列出與本工程有關的規范和規定,政府部門對擴初審批中與本專業有關的內容,建設單位和各專業提供的設計資料。

1.2 設計范圍

根據設計任務書說明本專業承擔的項目,當與其他單位共同設計時,應說明分工內容、范圍和界限。

1.3 工程概況

(1) 簡述本建筑的性質、規模、體積、火災危險等級、類別及消防有關的參數、各使用功能的層數和建筑高度。

(2) 簡要說明建筑工程的設計概況,最高建筑層數、高度或最大體積的建筑性質和防火類別,并說明水泵房、貯水池水箱或高位水塔設置位置和高度。

1.4 給水系統

(1) 水源:由市政給水管網供水(一路或二路)的管徑和水壓;當用第二水源時,應說明其位置、水質、供水能力和取水構筑物的工藝流程等概況。

(2) 用水量:最高日用水量、最大時用水量,不同水質用水量,變頻供水系統的設計秒流量。

(3) 供水方式:

①利用市政管網供水的層數;

②說明用水池——水泵——水箱供水或變頻裝置、氣壓給水設備的供水情況;

③各系統分質、分區供水情況和減壓措施;

(4) 增壓設施:各供水系統選用的水泵技術性能、數量及運行工況。

(5) 生活貯水池和水箱容量。

1.5 熱水系統

(1) 熱源選擇:說明選用鍋爐、燃油或燃?xì)鉄釟鉅t、電加熱器及地?zé)峁┧葻嵩春图訜岱绞,主要設備選型及耗熱量。

(2) 用水量:最高日用水量、最大時用水量,各分區熱水量和變頻供熱系統的設計秒流量。

(3) 供水方式:

①直接供熱系統;

②說明用水池——水泵——水箱供水或變頻裝置供水系統情況;

③供熱范圍和各系統分區及回水方式、減壓措施;

(4) 增壓設施:各分區選用的熱水泵、回水泵的技術性能、數量及運行工況。

(5) 熱水貯水池和水箱容量。

1.6 飲水供應

飲水供應和制備方式、設備選型、最高日飲水量。說明直接飲用凈水系統、循環方式及設備選型。

1.7 中水系統

(1) 中水水源的確定和水質要求。

(2) 最高日、最大時中水用水量。

(3) 中水系統供水方式、工藝流程、設計參數及設備選型。

(4) 貯水池和水箱容量。

1.8 冷卻循環水系統

(1) 空調機組制冷量、臺數和分區情況。

(2) 冷卻循環水系統流程、冷卻水量、進出水溫要求等設計參數。

(3) 冷卻塔、循環泵的選型及配置情況,冷卻塔噪聲要求。

(4) 穩定水質處理裝置的選擇。

1.9 游泳池

(1) 泳池的容積、循環水量和反沖洗強度等設計參數。

(2) 水凈化處理流程、過濾、消毒和加熱方式的選擇。

(3) 毛發聚集器和循環泵的選型。

(4) 補水和平衡水箱的設置以及清污的方式。

1.10 消防系統

(1) 消防水源。說明水源接自市政管的位置、管徑、水壓。建筑周圍可利用的市政消火栓及其他消防備用水源情況

(2) 消防用水量。室內外消火栓用水量、自動噴水量、水噴霧水量、水幕和雨淋系統等用水量,各系統火災延續時間,消防總用水量。消防貯水池、屋頂消防水箱容量和箱底高度(如不在本樓應說明所在位置)。

(3) 消火栓系統:

①說明消防給水系統和分區情況。

②系統增壓裝置(穩壓泵、氣壓罐)和設備選型。

③消火栓系統水泵選型,防超壓或減壓措施。

④消火栓箱型號規格、箱內配置和系統的控制方式。

⑤水泵接合器的選型、數量和壓力要求。

⑥消防電梯井底排水設施。

(4) 自動噴水系統:

①保護場所的噴水危險等級、作用面積、噴水強度、最不利點的壓力要求。

②噴水系統的增壓裝置(穩壓泵、氣壓罐)和設備選型。

③噴水泵的選型,防超壓或減壓措施。

④報警閥的分區情況和選型,各場所噴頭配置型式、溫級和安裝要求,吊頂內凈高大于800mm且有可燃物,噴頭設置情況說明。

⑤水泵接合器的選型、數量和壓力要求。

⑥噴水系統控制方式說明。

(5) 水噴霧系統:

①保護場所的設計噴霧強度、持續噴霧時間、響應時間和水霧噴頭的工作壓力要求。

②水噴霧系統的加壓設施,說明雨淋閥、信號閥和噴頭等的選型和設計要求。

③系統的控制方式。

④水泵接合器的選型、數量和壓力要求。

(6) 說明消防系統的閥門應有明顯的啟閉標志。

(7) 氣體滅火裝置:

①氣體滅火設置場所和保護區的劃分。

②滅火劑的選擇、設計濃度、抑制時間、系統的工作壓力等設計參數。

③保護區最大滅火劑用量和鋼瓶規格、數量。

④系統主要設備材料的選型和技術要求。

⑤管材和附件的壓力要求,系統操作、設備安裝和控制方式說明。

(8) 其他滅火設施。

1.11 排水系統

(1) 生活和生產污(廢)水、雨水的排放量和室外排放條件。

(2) 廚房隔油池、化糞池和小型污水處理構筑物的選型。地下污、廢水提升設施。

(3) 說明當?shù)乇┯陱?qiáng)度公式、重現期、徑流系數和匯水面積等設計參數。

1.12 地下人防

(1) 人防等級、防護單元的劃分、供水水源、掩蔽人員數和用水量標準。

(2) 戰時飲用和生活用水箱的容量和供水方式。

(3) 各種管道穿人防頂板、圍護結構墻的防護密閉措施。

(4) 人防口部防爆地漏和集水坑的設置。

(5) 人防內部閥門抗力要求,說明應有明顯的啟閉標志。管材的選用。

1.13 設備和管道安裝

(1) 衛生潔具:說明各種潔具、配件和感應沖洗裝置的選型。

(2) 閥門和儀表:說明閘閥、截止閥、蝶閥、止回閥等的技術要求和選型。水表、壓力表等配件型號和規格。

(3) 管材:各種管材、管件和接口方式,管材的公稱壓力要求,列出標準管徑與相應產品規格的對照。

(4) 管道敷設方式:管道的減振、防噪、抗振、防火、防結露、防污隔斷、防伸縮和沉降等技術措施,支、吊架的安裝要求。

(5) 管道保溫和防腐:說明保溫材料、厚度、各種管道和埋地管的防腐處理。

(6) 套管形式:管道穿樓板、梁、屋面、地下室外墻以及穿水池、水箱防水套管的形式和技術措施。

1.14 節水節能

說明環保要求,選用的節水設備、潔具和節能措施。

1.15 標注說明

標注單位尺寸,管道標高標注法,相對和絕對標高關系。

1.16 套用圖集

各種設備、配件、儀表、衛生潔具、消防設備及構筑物等套用的標準圖或重復利用圖。

1.17 試壓和驗收

說明各種給水、消防管道的水壓試驗,排水、雨水管的通水試驗和竣工驗收的要求。

1.18 圖例

以給排水制圖標準圖例為主,列出本工程使用的各種圖例和相對應的名稱。

1.19 其它

對設計和施工需要補充說明的問題。

多層住宅給排水設計說明要求

2.1 工程概況

簡要介紹本工程的層數、體積。

2.2 尺寸單位及標注

2.3 給水系統

(1) 水源:應說明供水干管的位置、接管管位,能提供的水量與水壓。

(2) 用水量:說明最大日用水量。

(3) 供水方式:說明生活給水系統分區分質供水的情況,水表選型、水箱和水池的容量、水箱高度、各設備型號及技術參數、控制方式及防污染措施等。

2.4 熱水及飲水供應

(1) 水源:應說明熱水供應的熱源。

(2) 用水量:集中供應熱水及飲用水時的最大曰用水量。

(3) 供水方式:說明采取的熱水及飲用水供應方式。直接飲用水系統應說明采用的技術措施,并列出設計數據及工藝流程、設備選型等。

(4) 當利用太陽能時,尚應說明采用的依據、系統形式、供應能力及技術措施等。

2.5 排水系統

(1) 說明排水體制選擇。

(2) 排水量。

(3) 排水管的設計坡度及相關要求。

2.6 消防系統

(1) 說明室內、室外消防用水量及總用水量。

(2) 水源形式(市政供水或消防貯水)。室外總平未與單體同時出件時,應先說明室外各類消防設施的概況(包括室外消火栓、水泵接合器、消防環狀管及管徑等)。初期消防用水水箱噸數及高度。

(3) 消火栓系統的設計原則、系統組成(包括加壓、減壓措施)、控制方式以及各設備型號參數、消火栓箱內的配置、屋頂試驗栓等予以敘述。

2.7 衛生設備及管材等

(1) 衛生潔具的選用。

(2) 各系統的管道材料及敷設方式和接口情況。

(3) 閥門的選用(明確消防閥門配置的技術要求)。

(4) 保溫材料、厚度及做法。管道防腐處理、防伸縮沉降處理。

(5) 管道支、吊架的安裝。穿水箱、水池、樓板等所設的防水套管及選用型號。

(6) 本工程所需套用的各類圖集。

2.8 管道試壓、灌水試施及竣工驗收

2.9 圖例

以給排水制圖標準為準。

2.10 其他

對設計和施工需要另外補充說明或特別說明的。

室外給排水設計說明要求

3.1 設計依據

當?shù)卣块T和建設單位提供的工程外部條件及相關規范。工程外部條件未具備的應說明。

3.2 設計范圍

簡述建設單位任務書委托的設計內容。

3.3 工程概況

(1) 簡述工程日用水量,分質給水情況,水表分類計量情況。

(2) 簡述工程日污水排放量,排水體制選擇。

(3) 簡述工程室內外消防用水標準、用水量、消防水池儲水量、消防水箱(水塔)儲水量及位置。

(4) 簡述雨水排水采用的暴雨強度公式(或暴雨強度),重現期,徑流系數,匯水面積,雨水排放量等。

3.4 管材選用及敷設

(1) 說明設計選用管材及接口型式。

(2) 說明各種管道敷設要求,管槽、管基作法和套用標準圖集,埋地管防腐、防銹處理。

(3) 排水選用溝渠時應說明溝渠坡度,作法或套用標準圖集。

3.5 局部污水處理構筑物

說明工程選用化糞池、隔油池、降溫池等局部污水處理構筑物型號及套用標準圖集(非標另行設計)。

3.6 給排水管道附屬構筑物

(1) 閥門井及閥門套筒、水表井等給水管道附屬構筑物規格及套用標準圖集。

(2) 檢查井、水封井、跌水井、雨水口、出水口等排水管渠附屬構筑物規格及套用標準圖集。

3.7 室外消防設施

(1) 說明室外消火栓型號、規格、數量及套用標準圖集。

(2) 說明各消防系統配置的水泵接合器型號、規格、數量及套用標準圖集。

(3) 如有供消防車取水口,應說明。

3.8 庭院給排水、綠化澆灑給水、景觀給排水

簡述庭院給排水、綠化澆灑給水、景觀給排水設計,并列出套用標準圖集。

3.9 標注尺寸單位、管道標高標注法、相對和絕對標高關系。

3.10 管道驗收要求

(1) 給水、消防管等壓力管道試壓要求。

(2) 埋地排水管閉、灌水試驗要求。

3.11 工程圖例

包括各種管線、配件及設備。

3.12 其它對設計和施工需要另外補充說明或特別說明的。

水泵房及水池設計說明要求

4.1 尺寸單位及標注說明

4.2 泵房及水池設計簡述

(1) 泵房:生活及消防水泵(包括變頻及氣壓給水裝置)的選型,技術參數,臺數,運行方式;以及生活、消防水泵供水范圍。

(2) 水池:水池儲水量(當生活、消防合用水池時,應分別說明其儲水量),水池分格情況。

4.3 水泵控制方式

簡述生活泵、消防泵的控制啟動方式。

4.4 管材選用及接口

說明泵房?jī)?nèi)各系統管道選用管材及接口方式。

4.5 閥門及配件

(1) 說明泵房?jī)?nèi)選用的閥門、閥件型號、規格及壓力等級。

(2) 壓力表型號及量程。

(3) 說明泵房管道支吊架、吸水喇叭管等的作法或套用標準圖集。

(4) 說明穿墻、水池壁等管道套管的作法或套用標準圖集。

(5) 說明防水錘措施。

(6) 簡述消防系統防超壓措施;說明消防泵出水口試驗放水裝置配置情況。

4.6 隔振、減震、降噪、隔音

(1) 說明水泵基礎、吸壓水管道隔振及減震措施。

(2) 說明泵房降噪、隔音措施。

4.7 管道防腐措施

4.8 泵房排水

4.9 水池配件及套用標準圖集

4.10 主要設備及材料表

4.11 工程圖例

包括各種管線、配件及設備。

4.12 其它對設計和施工需要另外補充說明或特別說明的

小型污水處理設施設計說明要求

5.1 設計依據

(1) 簡述設計依據的規范、規程及建設單位委托設計任務書等。

(2) 當?shù)卣块T提供的工程外部條件及相關要求。

5.2 工程概況

簡述污水來源及污水性質,原有污水處理設施狀況;說明本工程為新建、改建、擴建等。

5.3 水質水量及處理要求

(1)水量:說明污水排放量、平均時污水量等。

(2)原水水質:說明污水中SS、BOD5、CODCr、NH3、N、P、植物油等各項指標。

(3) 出水水質:說明出水中(2)項所列主要指標(參照國家污水綜合排放標準)。

(4) 污泥處理:根據原水性質及污泥出處簡述污泥處理方式。

5.4 各構筑物主要參數表

列表說明各構筑物規格、尺寸,污水停留時間等。

5.5 主要設備表

說明選用的設備型號、技術參數、數量、運行方式及設備位置。

5.6 工程圖例

包括各種管線、配件及設備。

5.7 套用標準圖集

5.8 標注說明

5.9 管材選型及接口作法;閥門與閥件的型號及規格等

5.10 管道安裝要求

管道支吊架作法、管道穿池壁作法等,以及套用標準圖集。

5.11 土建配合特殊要求

5.12 污水處理設備對電控要求

5.13 防腐、防銹處理措施

5.14 管道壓力試驗、閉水試驗等

5.15 操作說明

5.16 其它對設計和施工需要另外補充說明或特別說明的

申明:本文章轉網絡,由土木在線編輯整理。版權歸原作者所有,如有侵權,請聯系刪除。

來源:



原創2017-08-15中國給水排水water8848

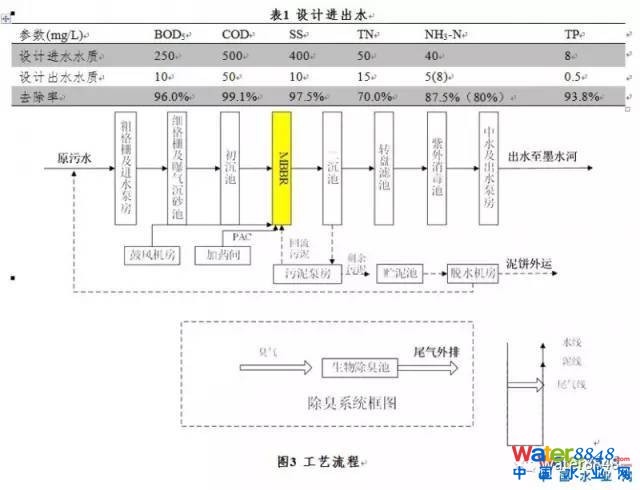

同時對改造和新建工程進行了能耗追蹤,一期和二期噸水電耗從改造前的;降至3;三期新建工程噸水電耗為3,出水標準提高而能耗降低,主要源于采用微動力混合池型,取消推流器,降低推流器電耗;同時,懸浮填料填充率增加,大幅提高氧利用率,降低曝氣能耗。

住房和城鄉建設部

主辦單位

1

2

3

4

5

6

會務費

住宿

單位



郵 編



地址



姓名

性別

部門

職務

電話

手機

E-mail

是否

住宿






匯款

方式





區間

距離

公交

地鐵

出租車



6km



/




27km




12km



/




3km



/





微信掃一掃關注中國水業網/>
</div>
<div   id=

[ 行業資訊搜索 ]  [ ]  [ 打印本文 ]  [ 關閉窗口 ]


0條 [查看全部]  相關評論


推薦圖文
推薦行業資訊
點擊排行
