8月27~31日，由北京市市政工程設計研究總院有限公司杭世珺原副總工程師組織，業內多位從事污泥處理處置工作的專業人士組成的京津冀污泥技術考察組對遷安、天津、廊坊、任丘和河間等地的污泥處理處置工程進行實地參觀考察�？疾旖M從北京出發，朝七晚十，三天驅車兩千余公里。小編有幸作為“隨團記者”參與考察活動，面對一座座污泥處理實際工程，“小編”感觸頗豐，獲益良多，隨手記下工程現場考察和技術交流感受，與大家一起分享。
一、遷安市污水處理廠污泥加鈣干化處理工程
★工程概況：該工程位于河北省遷安市污水處理廠內，污水處理規模8萬m3/d，處理遷安市城區生活污水。該污泥工程由中持(北京)水務運行有限公司總承包建設，工程設計規模5t/h，建設周期3個月。工程總投資約300萬元，總裝機功率約85kW。工程進泥含水率75%~82%，出泥含水率<60%，處理后污泥作為填埋場覆蓋土使用。
★工藝原理：中持水務——SG-MixDrum污泥堿性穩定干化處理技術是利用生石灰與污泥中水進行反應生成的高溫、高堿環境，在高溫蒸發水分實現污泥深度脫水的同時，殺滅了有毒有害的病原菌微生物，鈍化部分重金屬，消除臭味，最終實現污泥的干化、穩定化。較目前“流行”的深度脫水，少了三氯化鐵的投加，且由于是封閉環境和有針對性的水洗處理臭氣，也有效地解決了氨氣味重的問題。處理后的干污泥滿足填埋要求。
SG-MixDrum污泥堿性穩定干化處理技術根據污泥和石灰反應條件和進程，將混合反應器和干燥器分開設置，實現了快速混合與慢速反應的功能分區，克服了傳統設備在反應時間和進程的限制，提高了反應效率，改善了出泥性狀，實現了污泥的干化、無害化和穩定化。

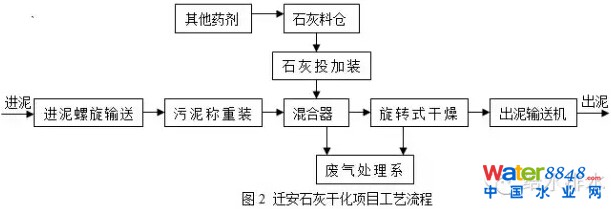

★工藝流程:
★設計參數：石灰投加量15%~20%，電耗18~20kWh/t(以含水率80%計)，廢氣4000~4500m3/h，運行成本80~90元/m3(以含水率80%計)。
★設備族譜：
★現場照片：

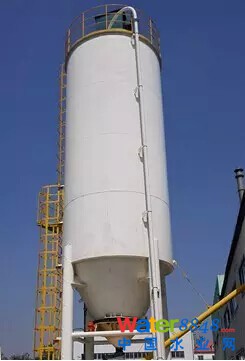

圖3 遷安石灰投加裝置

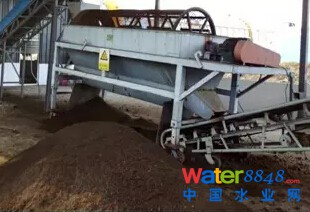

圖4 遷安石灰干化現場照片
圖5 遷安石灰干化后產物照片
★小編感受：現場干凈、整潔、無臭味，進泥呈深黑色，粘膩感很明顯，經詢問得知，上游污水處理廠接納少量工業印染廢水，所以進泥比較粘，在運行中要精確控制石灰投加量，以避免干化機粘壁。出泥干燥、細碎、無明顯惡臭味。
二、裕川環境：微生物蛋白提取方式的污泥處理及資源化利用成套設備
★工程規模：項目總規模400t/d，一期工程150t/d于2012年10月投產運行，目前處理來自塘沽、大港、臨港和空港污水處理廠污泥。該項目全部建成后可滿足濱海新區80%以上的污泥處理需求。由天津裕川環境科技有限公司自主建設。
★工藝原理：污泥微生物通過水解破壁處理后，胞內蛋白質和水分得以釋放，再經過固液分離后，可得到含水率35%~45%、有機物消減40%~50%的污泥殘?jiān)涂少Y源化利用的含蛋白液體。污泥殘?jiān)捎米鞲餐�、綠化土、土壤改良劑和建筑材料。含蛋白液體經濃縮后可作為蛋白發泡劑(用于制作泡沫混凝土和保溫隔熱產品)和有機肥等利用。

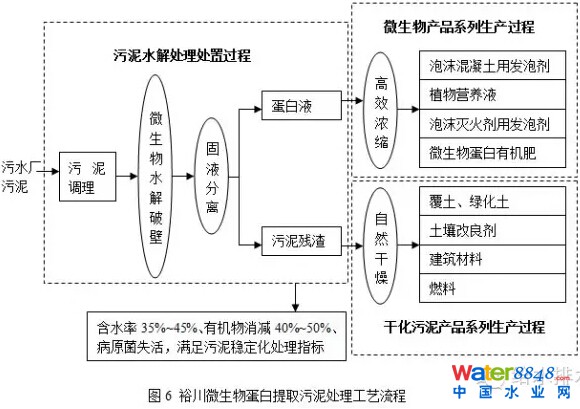

★工藝流程：
★現場照片：

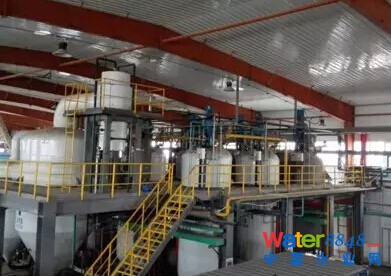

圖7 裕川項目現場
圖8 蛋白濃縮液經攪拌后即可實現蛋白發泡

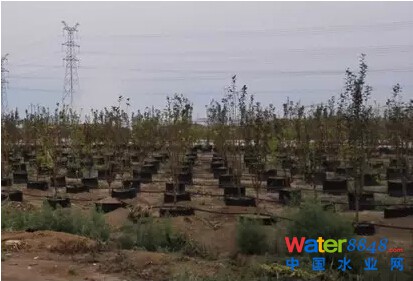

圖9 脫水后的污泥產物渣用于種植移動森林

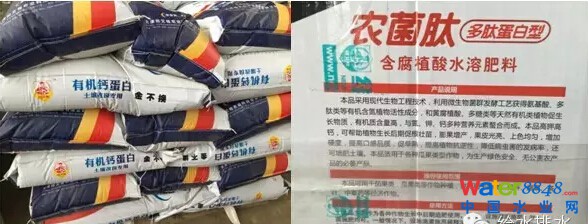

圖10 肥料產品
★小編感受：在工廠實驗室里親眼目睹蛋白濃縮液通過攪拌，迅速變成發泡蛋白的過程，感覺非常神奇。污泥處理副產品很多樣，有防火磚、蛋白有機肥、土壤改良劑等，在現場也看見了用污泥產品種植的“移動森林”，并聽取了土壤專家關于鈣蛋白肥的介紹。
三、新奧超臨界示范項目
★工程概況：廊坊超臨界污泥處理示范項目由新奧環保技術有限公司投資建設，是國內自主設計建造的手套工業化超臨界水氧化工程。項目位于廊坊龍河工業園區的中心地帶，廊坊市污水處理廠西側，占地1.45公頃，設計規模120t/d(含水率80%)，工程運行成本300~400元/t濕污泥。
★工藝原理：水的臨界點是溫度374.3℃，壓力22.05MPa，如果將水的溫度、壓力升高到臨界點以上，即為水的第四態超臨界水(SCW)，其密度、粘度電導率、介電常數等基本性能均與普通水有很大差異，表現出類似于非極性有機化合物的性質。因此，超臨界水能與非極性物質(如烴類)和其他有機物完全互溶，同時超臨界水還可以和空氣、氧氣、氮?dú)夂投趸嫉葰怏w完全互溶，而無機物特別是鹽類在超臨界水中的電離常數和溶解度則很低。利用超臨界水的特殊性質，可對各類含有機務的廢物進行高效徹底的處理，尤其適合處理高濃度有機危廢。工藝有機物降解率超過99%，不產生二惡英、二氧化硫、氮氧化物、細顆粒物等二次污染物，分鐘級反應時間;工藝流程短、占地面積小，反應過程自熱、無需外部熱源，出水可達國家一級標準，灰渣中重金屬浸出率低于國家標準。
★工藝流程：在超臨界水氧化系統內，污泥、危廢、廢水等待處理廢棄物首先進行預處理，配置成泥漿并將濃度調整至設計值，然后經過高效預熱系統與來自高溫反應后物料進行換熱，達到反應溫度后進入超臨界反應裝置。在超臨界水狀態下物料與氧氣充分接觸，物料中有機質與氧氣在短時間內完成氧化反應，有機質徹底轉化，整個反應過程可實現自熱平衡。反應后產物作為熱源給冷物料換熱，多余熱量可通過蒸汽回收，實現能量的高效利用。
圖11 新奧超臨界水氧化技術工藝流程
★現場照片

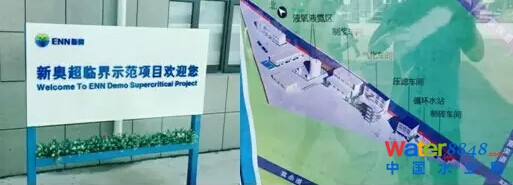

圖12 新奧超臨界師范項目平面布置
★小編感受：示范項目毗鄰污水處理廠，污泥脫水車間還是有一點臭味，反應塔是密閉的看不到反應過程，聽負責人介紹，只需要40s時間就可以完成反應，最終產物只有5%的渣，其余全是水。反應塔由于設置了多級加壓、泄壓，管道、閥門比較復雜，最終產生的渣帶有暗紅色，被制作成了磚。
四、任丘市城東污水處理廠污泥滾筒好氧發酵處理工程
★工程概況：污泥滾筒好氧發酵處理工程位于河北省任丘城東污水處理廠內污泥脫水機房旁空地，污水處理廠處理規模5萬m3/d，污泥工程分為兩期建設，一期建設規模15t/d，遠期規模30t/d，核心設備采用1套DACT高溫好氧發酵滾筒。本工程是水專項“城市污水處理廠污泥處理處置技術裝備產業化”課題和2014年國家重點環境保護實用技術示范工程。
★工藝原理：中持水務DACT滾筒動態好氧高溫發酵技術是利用全封閉外旋轉式滾筒發酵槽的緩慢轉動，將污泥及輔料慢慢移向出料段，并在此過程中發生物料的混合和充氧，為微生物提供較優越的好氧環境，快速發生好氧發酵反應并實現升溫及促進有機物降解。微生物消耗有機物進行代謝時產生的熱量，使物料維持55~70℃，高溫期達3~5d以上，可有效殺滅病原菌、寄生蟲卵和雜草種籽，蒸發水分，使污泥轉化成穩定的腐殖質，最終實現污泥穩定、無害化、減量化處理，熟化后產品可用于園林綠化、土壤改良等，最終實現污泥資源化利用。

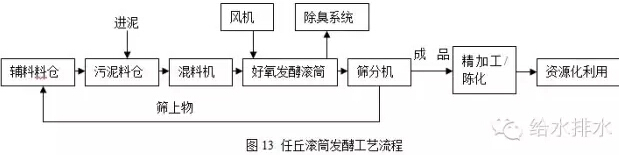

★工藝流程：
★設計參數：高溫發酵期5~7d，發酵溫度55~70℃，進泥含水率75%~85%，有機物含量40%，輔料含水率<10%，出料含水率≤40%，出料減重30%~40%(W)，供氣量3000m3/h，占地1030m2，投資700~800萬元。

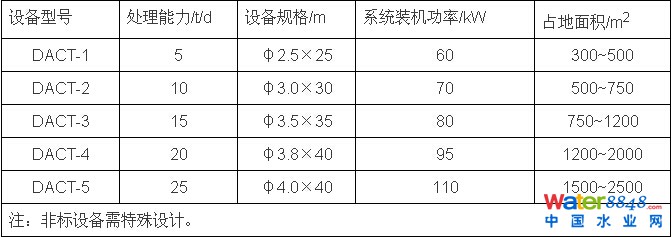

★設備族譜：
★現場照片：

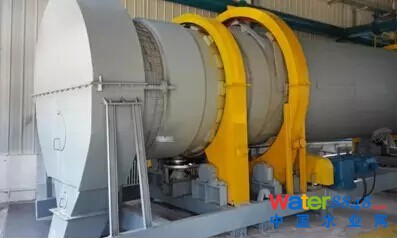

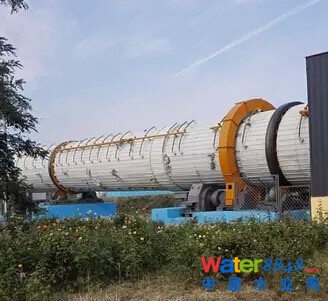

圖14 好氧發酵滾筒

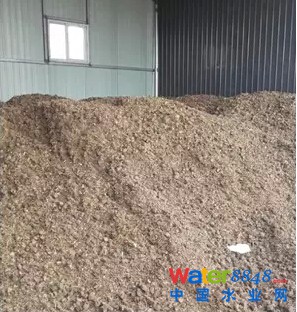

圖15 輔料堆產棚
圖16 好樣發酵后污泥
