一體化預制泵站，來源于歐洲設計，和土建泵站相比較，具有建設費用低、建設周期短、占地面積小、結構簡單等優點。

設備主要由筒體、泵、格柵、除臭系統、操作平臺、管件閥門、控制系統等組成。

常規所配備的格柵有粉碎格柵和提籃格柵，主要功能是去除雜物，防止?jié)撐郾玫亩氯�。下面分項剖析兩種格柵的優缺點：

一、粉碎格柵，是采用機械原理，將塑料木棒等雜物粉碎成為小的、不會堵泵的碎塊。其優缺點為： 1、優點：

我們認為粉碎格柵的優點僅僅是進行一體化設備安裝設計，安裝簡單；似乎再也沒有其他什么優點了。

2、缺點：

（1）粉碎格柵的設計目的是將大的、易堵泵的雜物，尤其是木棍、塑料袋、PE泡末等物質破碎成小塊，以防止堵泵。這種設計自身就存在設計理念誤區。以上物質密度都遠遠小于水，在水中屬于漂浮物，所以會大量聚集在筒體內的水面上，形成垃圾儲存，會越積越多，要么人工清理，要么由泵排至出水管網。當排至出水管網時，有可能會堵塞下游管網，或者雜物對下游形成碎物污染，根本達不到環保目的；

（2）降低管道流量。泵站的進水完全依靠自流，沒有外加壓力，由于破碎格柵結構構造，形成了人為的在管道上設置了一個限流脖徑。根據理論測算，能使流量降低到30%。所以在使用過程中會產生管道

堵塞現象；

（3）故障率高。木棒、軟橡膠之類雜物，容易卡死、纏繞格柵刀

盤，從而燒壞電機。由于常年在潮濕環境中，電機、減速機的使用壽

命會大大降低，故障率頻發無法避免；

（4）維修困難。因為設計、安裝在筒體內，必須提出來維修，所

以一旦維修，如果空間受限，無法使用吊車，維修會非常困難；

（5）動力消耗。根據型號不同有2.2～11kw 的功率配備，使用成

本高；

（6）易漏。由于水流沖擊，有的塑料布、袋容易從縫隙處擠漏過

去，從而堵泵。

二、提籃格柵

1、優點：

（1）投資小。一般設備成本是粉碎格柵的五分之一以下；

（2）無動力，運行成本低；

（3）無故障率，無需維修；

（4）不粉碎，不對下游水體產生二次污染；

2、缺點：

（1）清理困難。當籃子里裝滿雜物時，人工提升幾乎不可能，那

就必須使用吊車，帶來麻煩和費用；

（2）管理困難。很多時候會疏于清理造成堵塞、雜物跑漏等現象；

（3）易漏。由于水流沖擊，有的塑料布、袋容易從縫隙處擠漏過

去，從而堵泵；

（4）提籃小，容量小。筒體內空間受限，無法做成大容量提籃，

即使做大了提升也是問題。

三、我公司經過很多的實際使用現狀分析，有一些體會，認為這兩

種格柵的設計都存在問題，建議設計時采用格柵井、一體化泵站方式。




格柵井設計反撈式機械格柵（或者回轉式機械格柵），使用反撈式

機械格柵將雜物提升至地面，雜物完整徹底濾除，然后人工清運。同

時設計啟閉機閘門，便于停水檢修。

優點：

1、避開了提籃格柵、粉碎格柵的各種弊端；

2、雜物直接提升至地面，清理方便；

3、設備維護、運行方便，直觀；

4、使用PLC 控制，間歇性自動運行；

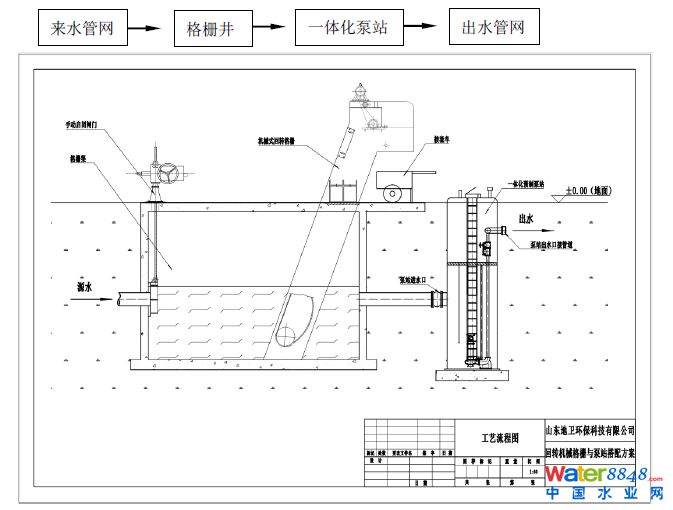

來水管網 格柵井 一體化泵站 出水管網

5、手機PAA 遠程監控；

缺點：

1、投資稍大。需要建設格柵井、采購反撈式機械格柵，投資相對

大點，但不會多很多；

2、占地面積大。多了格柵井的占地面積；

綜上所述，為了后期管理方便、使用方便，負責任的態度。強烈建

議我們在設計時考慮充分，避免后患，采用這種設計。

山東地衛環�？萍加邢薰�司 王煥方

2018 年2 月
