城市污泥背景
近年來污水處理產業得到長足發展,隨之而來污泥總量大幅度提升。大部分污泥都沒有安全處理直接排入環境,其中含有大量污染物,包括病原微生物、氮磷、有機污染物、重金屬和鹽分等,給土壤和水源造成很大的風險,帶來了二次污染。
環?偭亢2016】391號《關于加強城鎮污水處理設施污泥處理處置減排核查核算工作的通知》等環保政策的發布,對城鎮污泥處理處置的規范性核查提到了新的高度,將污泥處理處置與減排核查正式捆綁,各級政府已對污泥的處理處置加大了政策支持力度和財政扶持。
污泥的目前處理方向
目前污泥處置方式中,土地填埋占63%、污泥發酵+農用約占13%、污泥自然干化綜合利用占5.4%、污泥焚燒占1.8%、污泥露天堆放16.8%。事實上土地填埋、露天堆放的污泥絕大部分屬于隨意處置,真正實現安全處置的比例不超過20%。
這些年來借鑒國外經驗,國內對污泥處置的技術進行了長時間的摸索,污泥處理行業形成了好氧發酵或厭氧消化+土地利用;干化+焚燒這兩條主流可行的技術流派。
“穩定化、無害化、減量化、資源化” 是污泥處理的基本原則。干化焚燒和發酵堆肥這兩條技術路線各有各的優勢,干化焚燒在減量化、穩定化、無害化上有優勢,發酵堆肥在資源化上有優勢。結合國內現狀,發酵后的污泥減量少,產生大量所謂肥料在現行政策下很少地方能使用,通常還是填埋了事,所以發酵堆肥在很多環節上有著不確定性,而干化焚燒在確定性和簡單性上有優勢。
污泥干化焚燒工藝流程簡介
結合國外干化焚燒技術,根據國內污泥現狀,與哈工大動力學院及山東大學能源動力工程學院聯合開發了新的污泥干化焚燒系統,該系統流程為:
1、將污水處理廠含水率95%以上的污泥通過高壓隔膜板框 壓濾機進行機械干化,干化后污泥含水率在60%-65%;
2、60%-65%含水率的污泥經傳送帶進入碟片式蒸汽干燥機中,利用高溫蒸汽干化將含水率降低到20%-30%;
3、含水率20%-30%的污泥進入專用焚燒爐中進行高溫焚燒;焚燒后產生的熱量轉化為高溫蒸汽作為熱源進入碟片式蒸汽干燥機,干燥后續的濕污泥;
4、焚燒產生的煙氣先在爐內采用SNCR脫硝系統對氮化物 進行處理,再由水射流凈化器進行除塵和脫硫,排放完全達標。
壓濾機從污泥中分離出的污水、蒸汽干燥機產生的污水、水射流凈化器除塵和脫硫產生的污水都重新回到污水池,由原有的污水處理系統進行處理。
整個污泥干化焚燒系統與原有的污水處理系統形成一個閉環,污泥在廠內直接進行了完整的處理,在排放上和污水處理廠無縫對接,成為污水處理廠的配套污泥處理車間。

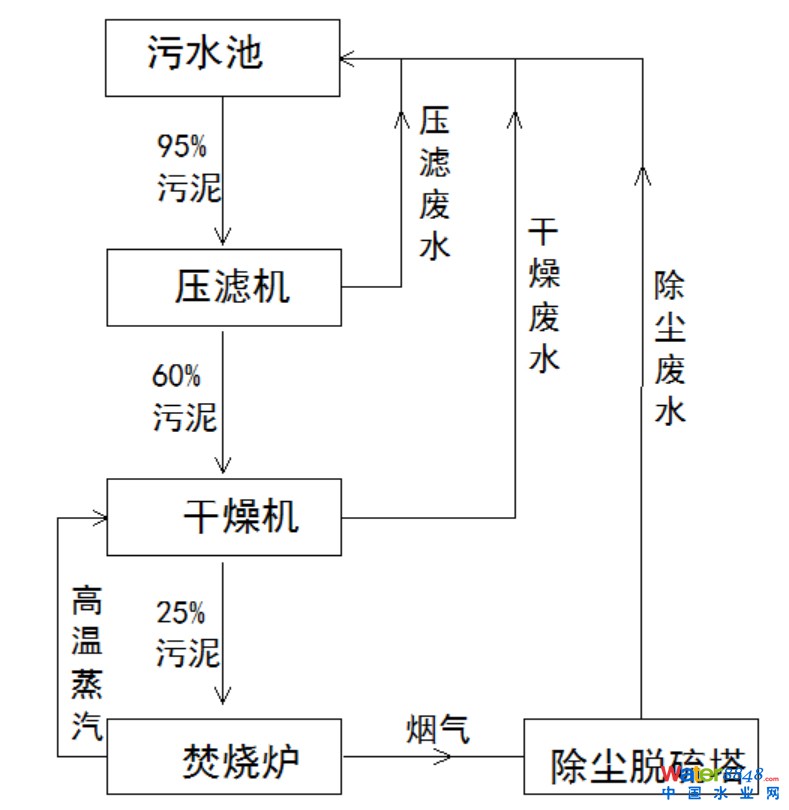

污泥干化焚燒工藝流程圖
