污泥圓盤式干化機是一種污泥間接加熱干化設備，主要是由定子（外殼），轉子（圓盤）、驅動裝置（減速機）組成。污泥在外殼和空心軸之間流動，圓盤組是中空的，熱蒸汽從內部流過。通過筒體夾套、空心軸和空心盤片把熱量間接傳遞給污泥使水分蒸發。污泥水分形成的蒸汽被少量的載氣帶出干化機。通過盤片邊緣的推進片、刮刀的作用，對物料進行推進攪拌，不斷更新干燥面，實現連續高效干燥。

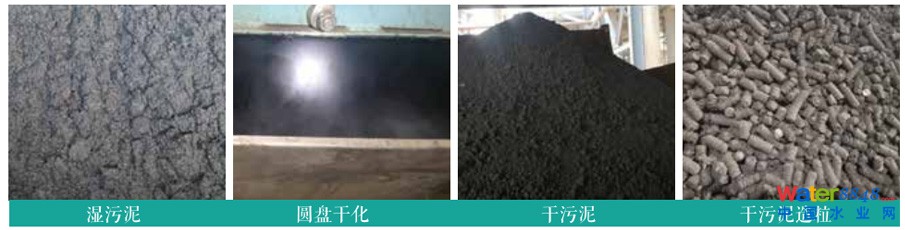

技術原理
產品優勢
-
01盤片分區疏水，傳熱效率更高
圓盤片采用分區設計，不同分區獨立疏水，保證疏水效果，降低疏水熱損；優化的污泥推進器和刮泥刀設置，改善污泥側傳熱效果，提高整機傳熱效率。
-
02增強耐磨設計，使用壽命更長
圓盤片獨特拼焊工藝，粘滯區污泥盤片增厚設計，盤片更耐磨；304L/2205不銹鋼制作，耐腐蝕性好�？蛇x配整體噴涂耐磨涂層工藝，應對極端磨蝕工況。
-
03高大穹頂空間，尾氣灰塵更少
增大設計的干化機穹頂，更高更大空間，降低干化尾氣流速，增強干化機內灰塵沉降，干化機出口尾氣灰塵更少，確保除塵器效果，避免尾氣冷凝器臟堵，降低干化廢水污染負荷。
-
04尾氣熱能利用，節能措施更多
干化尾氣采用自惰式密閉循環利用技術，回收尾氣中的部分熱能，用于加熱干化載氣。尾氣冷卻可采用電廠缸套冷卻水或用于除鹽水加熱，減少低加和除氧器加熱抽氣消耗，提高電廠能源綜合利用率。

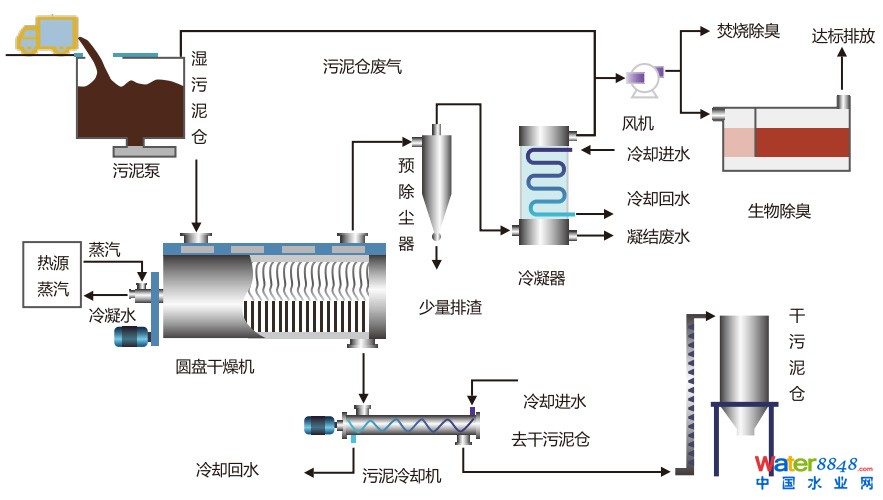

工藝流程
工藝特點
適用范圍
適合依托有蒸汽熱源的電廠、化工園區建設污泥圓盤干化項目，可處理市政污泥、化工污泥、礦渣、沼渣等多種性質物料。
產品配置表
| 配置 | SDD-120 | SDD-220 | SDD-330 | SDD-420 |
|---|---|---|---|---|
| 傳熱面積 | 120m2 | 220m2 | 330m2 | 420m2 |
| 額定處理能力 | 35 | 60 | 90 | 110 |
| 裝機功率 | 55Kw | 75Kw | 90Kw | 110Kw |
| 中空軸轉速 | 1-9r/min | 1-9r/min | 1-9r/min | 1-9r/min |
| 中軸材質 | q345R | q345R | q345R | q345R |
| 圓盤材質 | 304L/2205 | 304L/2205 | 304L/2205 | 304L/2205 |
| 冷卻水流量 | 60m3/h | 120m3/h | 160m3/h | 200m3/h |
| 蒸汽參數 | 飽和蒸汽 0.5~0.6MPa(G)，159~165℃ | |||
| 進泥含水率 | 60%~83%（額定工況80%） | |||
| 出泥含水率 | 20%~45%（額定工況40%） | |||
