脫水污泥通常含有約60以上的水分,必須經過適度干燥后再進行焚燒,以確保污泥燃燒穩定、充分燃燼,且不對焚燒裝置產生腐蝕。
干燥是傳熱傳質的過程。
傳熱是指經傳導、對流或輻射方式,熱量從較高溫度的熱介質傳給較低溫度的濕物料的過程,遵循傅立葉定律:傳熱速率與傳熱系數、傳熱面積及溫度差成正比,熱流與溫度梯度方向相反。傳熱的動力是溫度差。
傳質是指濕物料表面水受熱汽化蒸發,及濕物料內部的水分?jǐn)U散到物料表面再被蒸發的過程,遵循費克定律:傳質速率與擴散系數、濃度差成正比,質流與濃度梯度方向相反。傳質的動力是水濃度差。
干燥過程又被分為表面汽化和內部汽化兩個階段:在表面汽化階段,水分通過物料擴散的速率大于汽化速率,水分汽化是在物料表面發生,物料的表面溫度等于濕球溫度計溫度,也稱為“恒速蒸發”階段,此時蒸發速率高且恒定;在內部汽化階段,水分通過物料的擴散速率降低,汽化面內移,物料溫度上升,也稱為“降速蒸發”階段,此時蒸發速率逐漸下降。
先采用噴霧干燥技術進行脫水污泥表面汽化階段的干燥,再采用振動流化干燥、帶式干燥、回轉窯干燥、氣流干燥等直接干燥技術進行污泥內部汽化階段的干燥,構成兩段式污泥干燥系統,能夠最大程度地符合干燥機理,獲得高產率和高效率。
污泥噴霧干燥技術可將污泥霧化成粒徑約100微米的細小霧滴,極大地提高了污泥的表面積,有利于傳熱傳質;污泥霧化具有一定的細胞破壁能力,使細胞水釋出,同時破壞污泥中的膠狀體,并使大部分存在于污泥內部的間隙水成為了表面水,強化了表面蒸發過程;噴霧干燥可以直接采用1100℃高溫?zé)煔膺M(jìn)行干燥,增大了傳熱介質和物料的溫度差;噴霧干燥是在高速氣流中完成,有利于水蒸汽的快速擴散。因此,污泥“噴霧干燥”技術非常適合脫水污泥在表面蒸發階段的干燥處理。經噴霧干燥后,污泥含水率降至約50%及以下。
污泥干燥進入內部蒸發階段后,噴霧干燥這種極速蒸發模式不再適合,需要一種適合污泥內部水分緩慢擴散至表面再被蒸發的干燥工藝。振動流化干燥、帶式干燥、回轉窯干燥和氣流干燥等技術的蒸發速率較低,能夠適應污泥內部水分的緩慢擴散,可通過控制物料在干燥器內的停留時間控制物料干燥程度。而且與噴霧干燥相同,這些干燥技術可直接利用余熱煙氣進行干燥,便于工藝組合,適合污泥在內部蒸發階段的干燥處理。經二次干燥后,污泥含水率降至40%及以下。
為防止二噁英的生成,污泥焚燒過程需要滿足清潔焚燒的"3T"準則(Temperature,Turbulence,Time),即焚燒需要在一定的焚燒溫度(800℃及以上)和湍流度下停留一定的時間(2s以上)。
同時還需對污泥焚燒產生的煙氣進行“驟降”處理,使其在2s以內從800℃降至250℃以下,防止二噁英在煙氣降溫過程中合成。
由于煙氣飛灰中吸附了大量的二噁英和重金屬,還需要對污泥焚燒煙氣中的飛灰進行捕集,并采用活性炭對尾氣進行吸附處理。
目前常用的固廢焚燒爐主要為流化床焚燒爐和回轉窯焚燒爐,都能滿足清潔焚燒的“3T”準則;而且適應性好,技術成熟?煞贌蜔嶂、高水分、在其他燃燒裝置中難以穩定燃燒的廢棄物,被廣泛應用于垃圾焚燒和危廢焚燒。
污泥燃燒時會有大量揮發性氣體產生,需要采取措施確保煙氣二燃充分。通常的流化床焚燒爐二燃溫度約800℃,能夠滿足煙氣中揮發性氣體焚燒的要求。在二燃室采用燃油或天燃?xì)庵,能夠⒍紲囟忍岣叩?100℃,滿足危廢污泥焚燒的要求。
干化污泥通常為細微的粉狀顆粒,容易隨煙氣直接逸出爐膛,通常需要通過多次循環方式焚燒處理,增加了焚燒系統負荷,消耗更多的動力和空氣。將干化污泥造粒,使之形成顆粒度、燃值、灰分、揮發分均勻穩定的“污泥衍生顆粒燃料”,可確保焚燒過程中污泥穩定充分的燃燒,且大大減少煙氣中的粉塵量。
國內外污泥焚燒處理方案主要有以下幾種工藝技術集成:

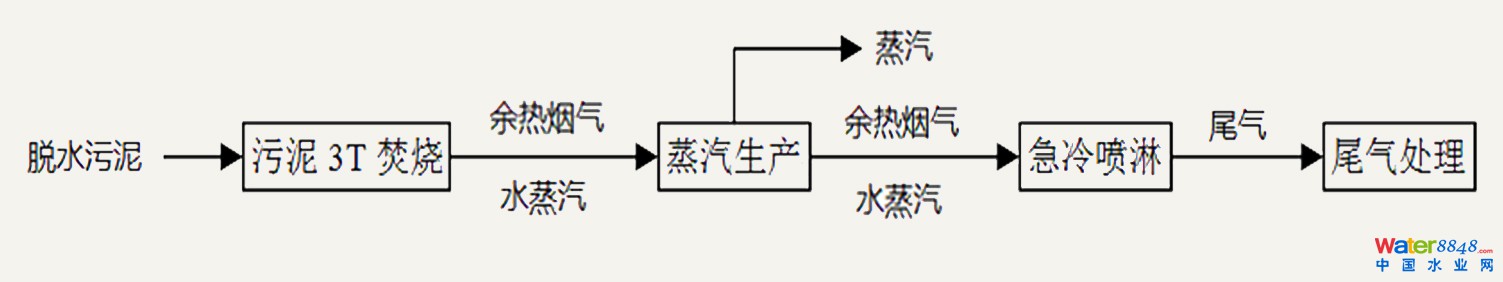

方案一:將高含水率污泥直接投入焚燒爐進行焚燒。
需配置余熱鍋爐等進行余熱資源利用,配置急冷塔對煙氣快速降溫以防止二噁英的合成;約500℃的余熱煙氣被急冷塔噴淋降溫排放;污泥含水率高,需消耗更多燃料和空氣維持焚燒,并產生更多的二氧化碳和尾氣,損失更多的熱量;在煙氣降溫過程中會發生煙氣管道和設備結垢、結焦,以及酸性腐蝕。

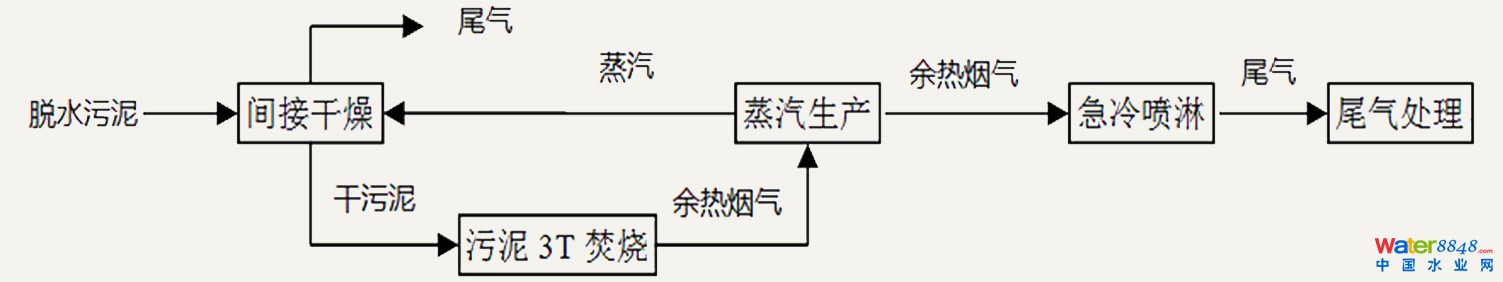

方案二:污泥先干燥再焚燒。其中污泥干燥工藝是利用污泥焚燒產生的余熱煙氣生產0.5~1MPa的蒸汽,再采用間接干燥工藝?yán)谜羝M(jìn)行污泥干燥。
需配置余熱鍋爐生產蒸汽,配置急冷塔對煙氣快速降溫以防止二噁英的合成;約500℃的余熱煙氣被急冷塔噴淋降溫排放;需消耗更多燃料和空氣以產生足夠的蒸汽完成污泥干燥,增加了二氧化碳和廢氣排放;多個環節的熱量轉換造成熱效率低下;污泥焚燒和干燥兩個環節都會產生廢氣使尾氣量增加,損失更多的熱量;在煙氣降溫過程中會發生煙氣管道和設備結垢、結焦,以及酸性腐蝕。需在干燥器內充入惰性氣體以降低氧含量,防止干燥過程中發生粉塵和揮發性氣體混合爆炸。
方案三:污泥先干燥再焚燒。 其中污泥干燥工藝是將污泥焚燒產生的約800~1100℃高溫?zé)煔膺M(jìn)行稀釋降溫至約500℃,再采用直接干燥工藝?yán)媒禍睾蟮臒煔膺M(jìn)行污泥干燥。
需要大量的新風稀釋高溫?zé)煔猓箯U氣量增加,損失更多的熱量;污泥干燥過程有較高的粉塵和揮發性氣體混合爆炸風險;工藝環節較少,系統構成簡單。

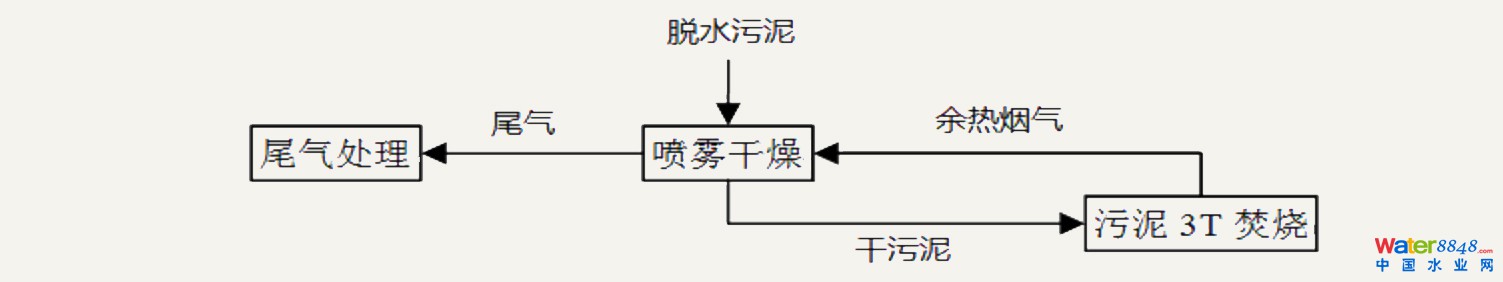

方案四:污泥先干燥再焚燒。其中污泥干燥工藝是直接利用污泥焚燒產生的約800~1100℃高溫?zé)煔膺M(jìn)行污泥干燥。
直接采用污泥焚燒產生的800~1100℃高溫?zé)煔膺M(jìn)行污泥噴霧干燥,熱效率高,消耗的空氣和燃料少,二氧化碳和廢氣排放量低,熱損小;污泥噴霧干燥工藝自身具有煙氣溫度驟降、飛灰(二噁英和重金屬)吸附功能;并形成高濕、低氧、極速蒸發降溫、高速氣流流通的環境,防止污泥干燥時的粉塵和揮發性氣體混合爆炸的發生;工藝環節少,系統構成簡單。
與其他方案相比,將污泥噴霧干燥工藝與焚燒工藝進行技術集成,具有明顯的技術及經濟優勢。
