專利名稱：一種凈化裝置及水處理系統

專利類型：實用新型

專利權人：中持水務股份有限公司

發明人：蔣富海 鄭心愿

專利號：ZL202121277701.1

授權日期：2021年11月23日

（一）發明創新點

 目前，雨季溢流污染水（合流制CSO或分流制SSO)、降雨時初期雨水、污水廠雨季超量雨污水、封閉或流動的河道(坑塘)污水等，由于現有設施處理能力受限、或無有效的就地處理裝置或應急處理措施，導致污水漫溢，給周邊水體帶來嚴重水污染，未經處理的污水中富含氨氮、磷等富營養化因子等耗氧性污染物，使得化學需氧量等污染物排放濃度較高，導致水體缺氧發黑發臭（或返黑返臭），給周邊居民的生活及生產帶來較大水污染困擾和受納水體環境污染暴露風險。

本項凈化裝置及水處理系統，涉及水處理技術領域，所述凈化裝置包括集水單元、泥料快速吸附單元、多介質加載單元和清水儲存單元，集水單元與泥料快速吸附單元連通；泥料快速吸附單元包括污泥吸附槽和吸附劑投料機構；多介質加載單元包括混凝區、重介質區、絮凝區、澄清分離區、污泥排放系統、循環回流系統、混凝劑投料機構、加磁機構、加砂機構和絮凝劑投料機構；循環回流系統輸送介質至重介質區，污泥排放系統輸送介質至磁料回收機構和/或砂料回收機構；澄清分離區輸送介質至清水存儲單元。所述凈化裝置達到COD、氨氮、TP、SS、糞大腸菌群數等多污染指標的高效協同去除與大幅消減功能，改善水體的溶解氧水平和充氧條件，避免水體發黑發臭和富營養化趨勢，達成截污納管、提量增效減排、受納水體自凈功能。

（二）應用領域和范圍

截至目前，本項相關技術在市政污水、工業廢水和水環境綜合治理等領域的十幾個應用場景中運用，百余套技術產品在不同的需求中都達到甚至超過了預期的處理效果。

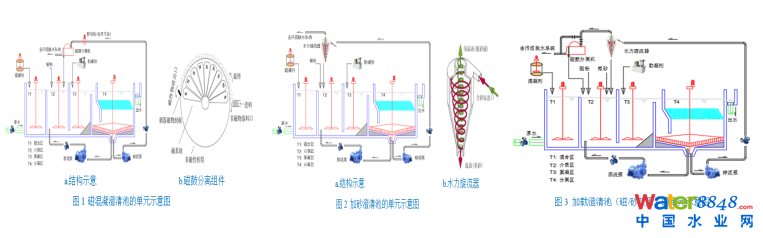

此類技術可采用適宜規格(粒徑/目數，密度)磁粉重載體、礦砂重載體等不同載體加持，與常規混凝劑/絮凝劑、或氧化劑/吸附劑/生物污泥等聯用形成多效凝核反應，采用磁鼓分離機、水力旋流分離器等匹配載體回收形式，由此衍生出磁混凝澄清技術、加砂澄清技術、磁/砂耦聯澄清技術，如下圖示意：

（三）實施效果

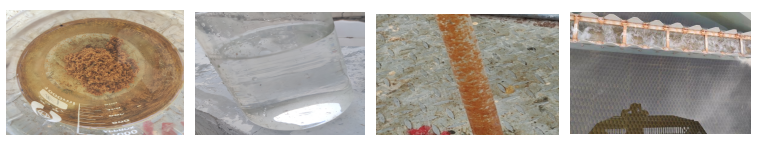

 本項相關技術通過工程化應用，實現了TP、SS等污染物的凈化去除或深度提標保障。下圖為工程應用場景節選：

（四）產業化及市場應用情況

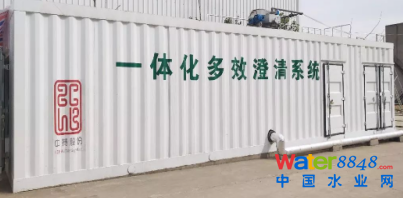

目前本項相關技術產品，針對不同規模與場景，形成不同結構模式：迷你型、撬裝式、箱裝式、拼裝式、構筑物等。相關鏈接報導:“速度+深度+訂制 多效澄清‘出圈’溢流治污“（信息源：中持股份）

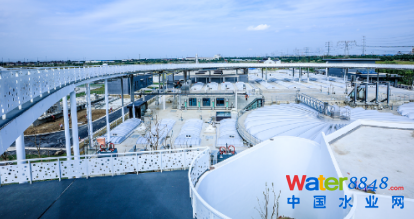

（1）宜興中國城市污水處理概念廠：

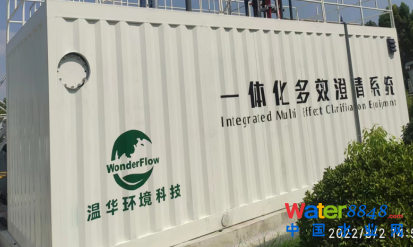

（2）長江大保護溢流污染治理與提量提質雙增效產學研用課題中試研究：

（五）技術優勢

 2019年生態環境部、國家發改委等三部委聯合發布《城鎮污水處理提質增效三年行動方案（2019-2021年）》，提出污水實現全覆蓋、全收集、全處理的目標；2020年國家發改委等多部委印發了《綠色技術推廣目錄（2020年）》，其中第21項“高污染城市河流綜合治理技術”提出建立針對初期雨水截留集成一體化截污技術、水生態修復技術等；2020年云南昆明市針對污水處理廠排放地標，嘗試性提出雨季超量溢流污水處理的單獨排口執行尾水標準；2022年4月由住建部、生態環境部、國家發改委等三部委聯合發布《深入打好城市黑臭水體治理攻堅戰實施方案》，提出建立防止返黑返臭的長效機制，到2025年縣級城市建成區黑臭水體消除比例應達到90%；2022年生態環境部下發了《關于加強2022年汛期水環境監管工作的通知》、《關于開展汛期污染物強度分析推動解決突出水環境問題的通知》，針對部分地區在旱季“藏污納垢”、雨季“零存整取”的突出問題，力求著力突破面源污染防治瓶頸。

本項相關技術采用短流程（HRT）、高通量（表面負荷）技術優勢，實現SS、TP的協同高效、高標、低耗處理，實現深度去除氟污染物、重金屬捕集處理等靶向去除功能，特別針對雨季溢流污染（CSO或SSO）治理，提供了較好的應用場景和凈化效果。

（六）專利運用及保護

 本技術產品的系列相關專利已被國家知識產權局授權，形成公司自有專利保護鏈，通過在實際污水處理廠的推廣應用，推動本項相關技術集成的不斷優化加持與迭代升級。

主要相關的專利名稱及證書（已授權）如下：

（1）“一種凈化裝置及水處理系統”，授權專利號：ZL202121277701.1；

（2）“一種澄清系統的重介質回收系統”，授權專利號： ZL202120774238.5；

（3）”沖洗件及沖洗系統”，授權專利號：ZL202120366436.8；

（4）”一種用于污水處理池體的遮陽防藻裝置”，授權專利號：ZL202120779921.8。

（七）效益分析

 本項相關技術產品，實現了生態效益、經濟效益、社會效益三效良好協同增效。
生態效益：?jiǎn)卧�出水可�?shí)現TP遠小于0.4 mg/L，SS遠小于10 mg/L、氟化物小于1.5 mg/L等優于GB3838—2002V類凈化目標，實現水環境、水生態、水安全的三水協同目標；
經濟效益：運行費用低，節能降耗潛力大；
社會效益：通過本項技術協同其他技術，系統實現水污染物的多效去除，長效改善水環境質量，從而達成水清綠岸、魚翔淺底，改善了人民群眾的親水幸福感和獲得感，從鄰避效應轉換為鄰利效應。

（八）應用前景
該項相關技術適用于市政污水（一級強化處理、深度處理、排泥水處理等）、工業廢水（園區廢水集中處理、行業廢水處理、含氟/高濁/高色度等特征污染物廢水處理等）、水環境治理（雨季CSO或SSO溢流污染治理、黑臭河湖坑塘原位/旁路/就地治理、富磷營養化水體治理、含藻水治理、人工濕地預處理等）、生物吸附加載或物化吸附加載聯合處理、加載澄清耦合自養或異氧反硝化濾池、優V類（TP遠小于0.4 mg/L）高標尾水提標升級治理等，形成多場景和多領域的工程化成功實踐應用案例逾百項，通過精準定制、精心設計、精細運行，從而為水處理系統的治理穩定化、達標長效化、尾水高標化提供可靠保障。

為系統解決CSO或SSO溢流污染的達標治理與提質增效關鍵技術瓶頸，由清華大學、中持股份共同主導推動具有行業引領價值的《城鎮污水處理廠雨天溢流污染治理技術規范》（暫定名）團體標準編制工作，現已完成專家征求意見，進入后續定稿完善階段。

相關鏈接報導：①“戰斗力MAX！一體化多效澄清系統 從容應對多重治理場景”（信息源：中持股份）；②“清華&中持：聯合治理溢流污染成效明顯”（信息源：E20環境產業圈層）。

（九）獲獎情況
2022年1月，中國環境保護產業協會組織召開了本項相關技術，即“多效澄清技術”技術成果鑒定會，該項成果得到與會行業權威專家高度認可：該項技術具有水力負荷高、占地面積小、載體回收率高、投資成本低、無二次污染等特點，可解決溢流污染造成的水體惡化、斷面不達標的掣肘難題，實現溢流污染就地處理、超量雨污水完整生物處理及污水廠的原位擴容，為溢流污染的有效削減提供可靠、經濟、靈活的解決方案，穩定達到合流制溢流污水處理的水質水量雙達標要求，在多項工程的應用過程中成效顯著，在國內污水處理的加載分離方向處于領跑者行列。相關鏈接報導:“兩項溢流治污技術成果通過我會鑒定”（信息源：中國環境保護產業協會）。

形成本專利相關技術產品工程化應用相關的科技論文2篇（已發表，知網可查）：

（1）“污水處理廠百樂克工藝提標改造設計與運行“，2022年發表于《中國給水排水》期刊；

（2）“高速澄清系統在污水優V類深度處理中的實踐應用“，2022年發表于《中國市政工程》期刊。
