專利名稱：一種劣質煤氣化廢水的處理與回收利用裝置

專利權人：中煤平朔集團有限公司

發明人：段志棟趙海波 王坤 李錄彥 王建軍 杜東梅

授權時間：2018年4月13日

0 1

發明創新點

該裝置能夠?qū)崿F(xiàn)將劣質煤加壓氣化產生的煤氣化廢水依次進行蒸汽堿性汽提、萃取、混凝氣浮、水解酸化、厭氧好氧處理、混凝沉淀、臭氧接觸氧化、流砂過濾、機械攪拌澄清、多介質過濾、UF、RO、濃水保安過濾器、濃水RO處理， 產水達到工業循環水補水水質要求補入循環水系統。

0 2

應用領域和范圍

本實用新型屬于工業廢水處理及回用技術領域，應用范圍煤氣化制造合成氨、煤制氣、煤制甲醇等煤化工裝置。

0 3

實施效果

劣質煤加壓氣化裝置來的高濃度有機廢水，經煤氣水預處理脫除懸浮物和大部分油類、脫除氨氮及苯酚等物質COD≤4500mg/L、BOD5≤1500mg/L、總酚≤800mg/L的煤氣化廢水，經生化處理降解脫除大部分COD及其它污染物、脫除剩余懸浮物經膜過濾去除剩余有機物及大部分無機鹽，補入循環水系統，實現了高COD、高氨氮、高濁、高油、高污染物氣化廢水處理回用，節約大量新鮮水消耗，降低一次水用量和用水成本。

0 4

產業化及市場應用情況

專利應用：中煤平朔能化劣質煤綜合利用項目，主要生產工業硝酸銨，副產品有硫酸銨、LNG等，主要生產裝置有300 kt/a合成氨、2×180 kt/a硝酸、2×200 kt/a硝酸銨裝置。項目為中煤平朔高標準循環經濟規劃項目之一，年消耗劣質煤（高硫、高灰分）990 kt、鍋爐燃料煤矸石705.6 kt。項目投資 40多億元，年實現利潤5000萬元。

0 5

技術優勢

1、該廢水處理與回用技術組合工藝廢水處理能力大，裝置占地面積小。

2、采用“蒸汽堿性汽提+萃取+混凝氣浮+水解酸化+厭氧好氧+混凝沉淀+臭氧接觸

氧化+流砂過濾+機械攪拌澄清+多介質過濾+UF+RO+濃水保安過濾器+濃水RO”處理與回用組合工藝。

3、具有組合工藝流程優化，DCS系統集中控制及操作控制于一體的實用性。

0 6

專利運用及保護

本專利應用于中煤平朔能化劣質煤綜合利用項目，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

0 7

效益分析

以污水處理量120m 3/h，經一系列處理回用可補入循環水102m3/h，相對節約新鮮水補水102m3/h，噸水3.98元/m3計，全年8000h計可節約新鮮水81.6萬噸，節約用水成本324.768萬元。

0 8

應用前景

對劣質煤利用煤化工項目，氣化產生高濃度有機廢水處理及回用技術，具有實際可操作性及處理技術的指導意義。對煤化工項目污水處理回收利用有廣泛的參考價值�？晒�(jié)約水資源，有效利用工業廢水，提高煤化工工業用水復用率，劣質煤利用煤化工項目環保及可持續發展借鑒意義深刻。

0 9

獲獎情況

2019年5月獲得中煤平朔集團有限公司第八次科技大會實用新型專利獎。

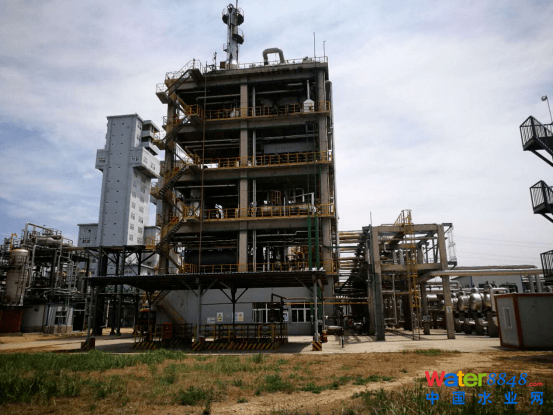

圖1 劣質煤加壓氣化廢水預處理裝置

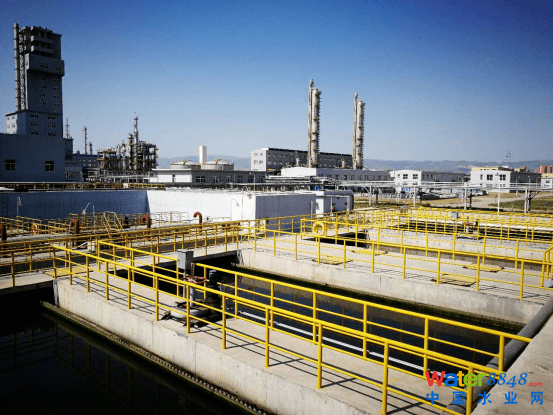

圖2 生化處理裝置

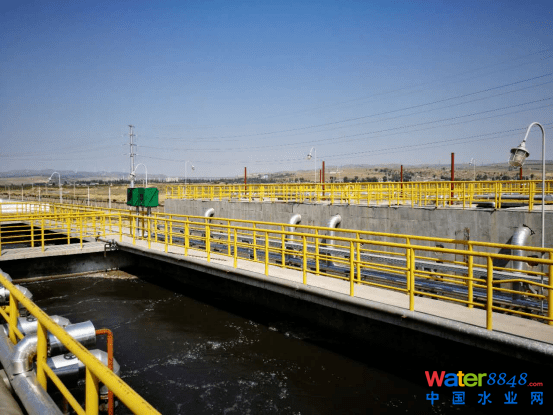

圖3 生化處理裝置

圖4 回用水處理裝置

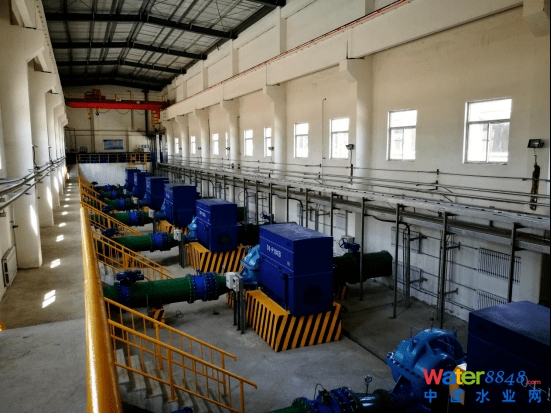

圖5 循環冷卻水裝置泵房

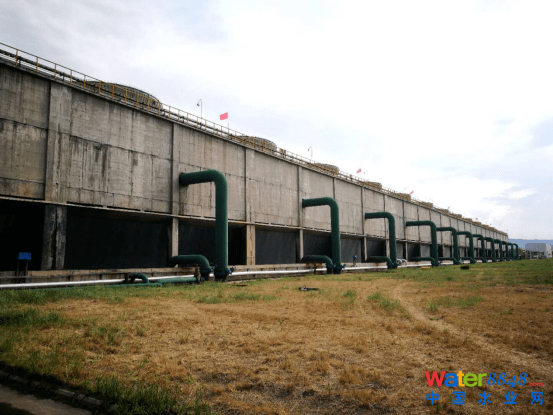

圖6 循環冷卻水裝置冷卻塔
