| 項目名稱 | 北京市酒仙橋再生水廠工程 |
| 建設地點 | 北京市 |
| 項目規模 | 20萬噸/日 |
| 主要工藝 | 改良型氧化溝+BAF生物濾池 |
| 建設單位 | 北京城市排水集團有限責任公司 |
| 設計單位 | 北京市市政工程設計研究總院有限公司 |
| 施工單位 | 北京市第四市政工程公司 |
| 運行單位 | 北京北排水環境發展有限公司酒仙橋再生水廠 |
| 竣工時間 | 1996年8月-2000年6月 |
| 設計負責人 | 李藝 |
| 施工負責人 | 劉其鐸 |
| 運行負責人 | 宗倪 |
| 項目簡介 | 本項目規模21萬m3/d，以建設“全流程智慧化、全要素資源化、全方位生態化”的未來水廠為理念，充分發揮流域化廠網一體運營管理優勢，是流域水系環境質量的核心保障水廠。 本項目，占地面積23公頃，流域范圍北起來廣營，南到姚家園路，東起京順東街，西到貨場西側路，服務面積104平方公里。酒仙橋再生水廠由污水及再生水兩大工藝板塊組成。污水部分設計處理能力20萬m3/d，核心處理工藝氧化溝工藝，有利于高效生物脫氮除磷。再生水一期設計處理能力6萬m3/d，以混凝沉淀為主體工藝。再生水二期采用生物濾池+濾布濾池工藝，生物濾池設計處理能力20萬m3/d，濾布濾池設計處理能力14萬m3/d。 現階段本項目年處理水量約7800萬立方米，出水水質符合現行北京市地方標準《城鎮污水處理廠水污染物排放標準》(DB11 890-2012)一級B標準，達到地表Ⅳ類水體標準，所產生高品質再生水主要用于河道補水、市政雜用等，為改善亮馬河和壩河流域水環境質量做出了重大貢獻。 |
北京市酒仙橋再生水廠工程
1、服務區域
酒仙橋再生水廠地處北京市朝陽區東風鄉將臺洼52號，占地面積23公頃，流域范圍北起來廣營，南到姚家園路，東起京順東街，西到貨場西側路，服務面積104平方公里。
2、提標改造
酒仙橋再生水廠分為污水及再生水兩大工藝板塊。污水部分于2000年10月建成并投入正式運行，設計處理能力20萬立方米/日，核心處理工藝氧化溝工藝，有利于高效生物脫氮除磷。再生水一期于2003年9月正式建成并投入運行，設計處理能力6萬立方米/日，主要采用混凝沉淀工藝。再生水二期于2011年開始建設，2013年底開始試運行，為生物濾池+濾布濾池工藝，生物濾池設計處理能力20萬立方米/日，濾布濾池設計處理能力14萬立方米/日。沉淀池出水首先全部經過生物濾池進行處理，強化反硝化降解硝酸鹽氮和硝化去除氨氮。生物濾池出水其中6萬立方米/日進入原再生水一期，其余14萬立方米/日進入濾布濾池進一步去除SS，再生水一期和二期分別通過配水泵房輸送至再生水廠管網供用戶使用。

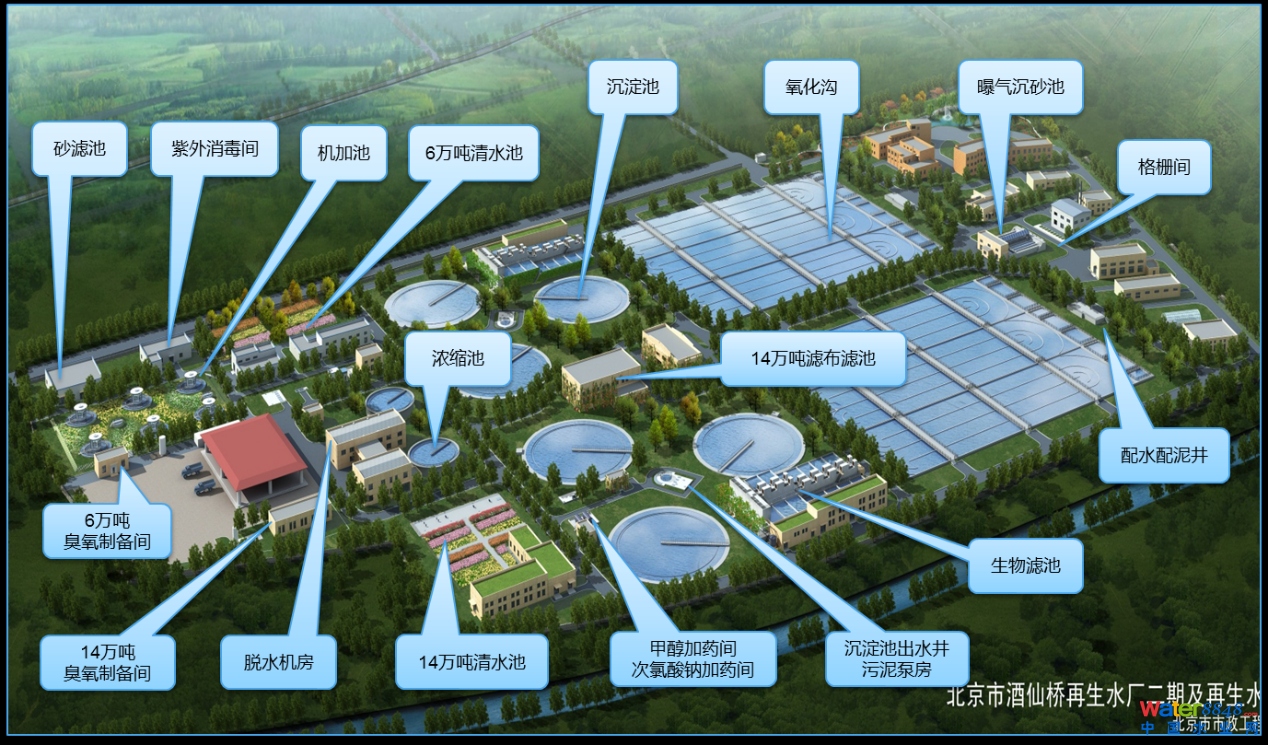

圖1 酒仙橋再生水廠鳥瞰圖

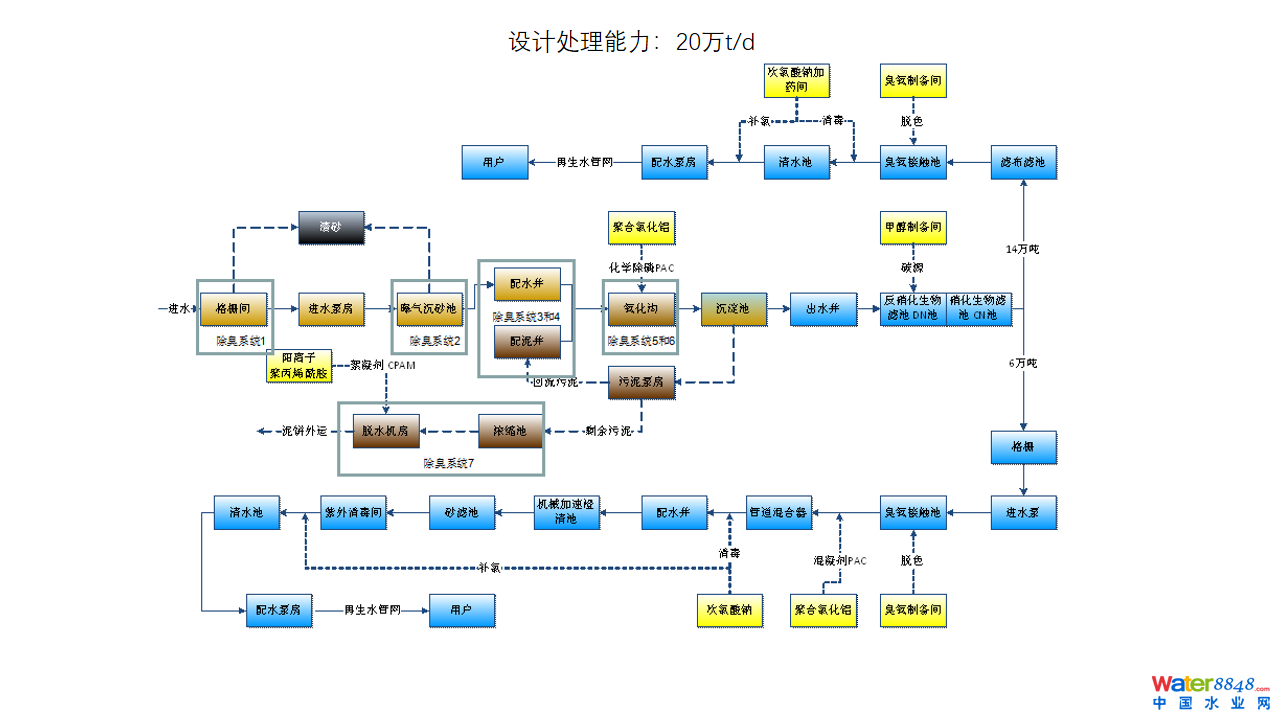

圖2 酒仙橋在再生水廠工藝流程圖
3、處理規模酒仙橋再生水廠年處理水量約7800萬立方米，日均處理水量21萬立方米/日，出水水質符合北京市城鎮污水處理廠水污染物排放標準(DB11 890-2012)一級B標準，達到地表Ⅳ類水體標準，所產生高品質再生水主要用于河道補水、市政雜用等，為改善亮馬河和壩河流域水環境質量做出了重大貢獻。
圖3 亮馬河夜景
二、技術先進性1、流域化廠網一體運營模式
壩河流域有酒仙橋廠、北小河廠和高安屯廠三座再生水廠，酒仙橋再生水廠位于壩河流域中心位置，根據流域總體水量和季節變換，制定了經濟模式、防汛模式、低水量運行模式三種流域水量調度策略，發揮酒仙橋再生水廠運行穩定、經濟的優勢，充當“流域海綿”作用，以優化流域整體運行成本為核心，實現流域最大能力處理來水，最大程度減少污染物入河，不斷改善壩河流域水環境質量。
2、系統性精細化運行管理
酒仙橋再生水廠改變以往通過沉淀池出水氨氮控制曝氣量的常規調控方式，通過研究氧化溝內溶解氧分布，在不同轉速、不同轉刷開啟數量、不同污泥濃度等情況下，從水平方向以及垂直方向?qū)ρ趸瘻蟽?nèi)溶解氧進行摸底測試，構建氧分布模型，掌握DO分布規律和變化特征，實現了定量描述其控制參數的影響和變化，根據結果制定轉刷實時控制模型，并導入轉刷自動化控制策略中，實現轉刷的實時控制。通過精確DO控制、精確化學藥劑投加和來水水質分析，精準控制運行參數，實現酒仙橋再生水廠的精細化運行管理。
3、未來水廠建設
為打造“全流程智慧化、全要素資源化、全方位生態化”的標桿再生水廠，酒仙橋廠積極響應國家分布式光伏發電項目政策，酒于2016年10月開始在氧化溝、沉淀池、清水池等廠區構筑物上方閑置空間建設光伏項目，占地面積約為6萬平方米，是全國采用柔性支架懸索結構裝機容量最大的水廠光伏項目，同時是北京城區首個光伏高壓并網項目，裝機容量為5MW，2020年發電量665萬千萬時，達到全廠用電的20%，實現綠色低碳生產。高品質再生水回用及補給河道，持續改善流域水環境質量，實現再生水廠資源化。
酒仙再生水廠緊跟時代步伐，制定了未來水廠建設方案，通過生產調度中心、數據分析中心、維修診斷中心和流域調度平臺，“三中心一平臺”的體系建設和轉刷自動化控制、除臭升級改造、廠區綠化升級等項目支撐，將酒仙橋再生水廠打造為低碳生態的智慧化再生水廠。
4、全年“零碳源”投加
根據氧化溝水溫變化制定酒仙橋再生水廠全年管控策略，充分利用氧化溝的脫氮功能和生物濾池硝化功能，建立成本分級管控體系，制定除磷藥劑PAC、碳源甲醇和電耗不同季節不同水量的控制措施，精準管控，有效降低成本，實現酒仙橋再生水廠碳源零投加。

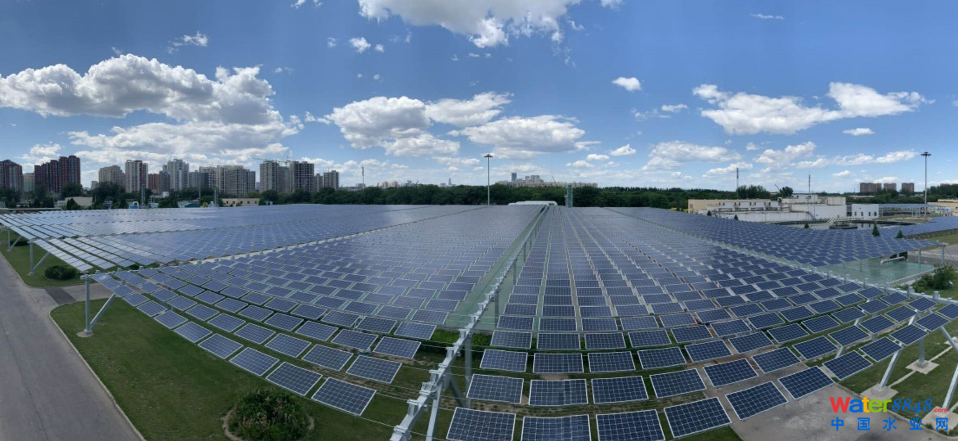

圖4 酒仙橋再生水廠光伏項目
圖5 酒仙橋再生水廠二沉池
三、運行成效1、深入實施“廠網一體化”運營模式，提升壩河流域水環境質量。
酒仙橋再生水廠不斷深化“廠網一體化”運營管理，充分發揮“流域海綿”作用，根據上游來水統籌流域調度策略，以優化流域整體運行成本為核心，實現流域最大能力處理來水，最大程度減少污染物入河，有效改善亮馬河和壩河流域水環境質量，流域水質已全面達到地表Ⅳ類水體以上標準，大大提升人民群眾幸福感和獲得感。
2、通過精細化調控，實現經濟高效運行。
通過建立不同水溫下的全年管控策略，統籌規劃氧化溝的脫氮功能和生物濾池硝化功能，實現酒仙橋再生水廠全年“碳源零”投加，通過對曝氣量，藥劑投加等精細化管控，進一步降低電耗和藥耗，節約能源，實現低成本高效運行。
3、在智慧化、資源化、生態化三個方向發力，打造未來標桿再生水廠。
深入推進未來水廠建設，建立智慧流域調度系統，強化精準控制，不斷提升“智慧化”水平，充分利用光伏、熱泵等清潔能源，推進水廠“資源化”建設，推進除臭升級戰，打造生態和諧、環境友好的“生態化”再生水廠，逐步向建設廠網一體化智慧調度標桿水廠的未來目標邁進。

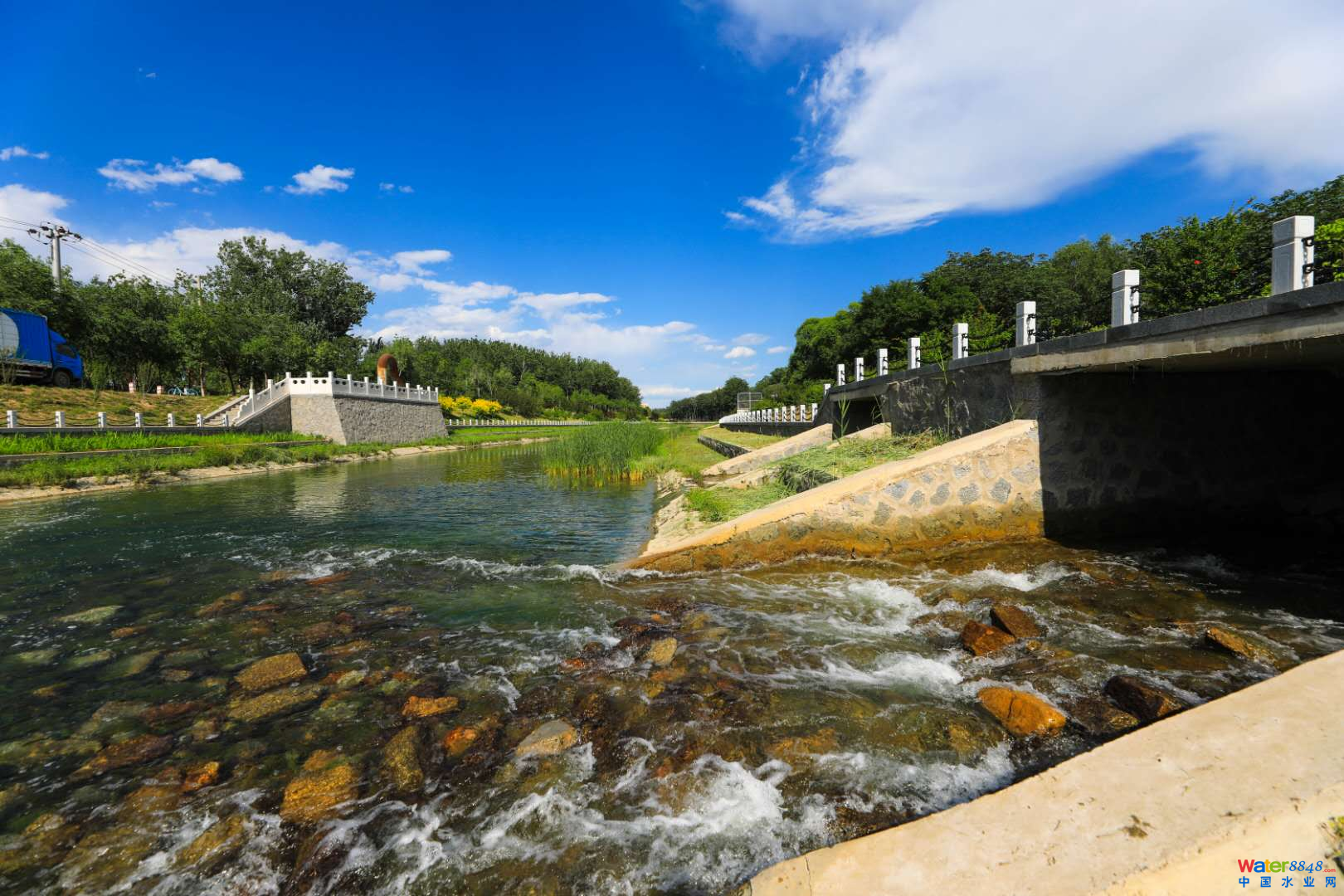

圖6酒仙再生水廠退水口
-
