| 項目名稱 | 上海市青浦第三水廠一期工程 |
| 建設地點 | 上海市 |
| 項目規模 | 10萬噸/日 |
| 主要工藝 | 預臭氧+高密度沉淀+上向流臭氧活性炭+浸沒式超濾膜 |
| 建設單位 | 上海青浦自來水有限公司 |
| 設計單位 | 上海市政工程設計研究總院（集團）有限公司 |
| 施工單位 | 中冶建工集團有限公司 |
| 運行單位 | 上海青浦自來水有限公司 |
| 竣工時間 | 2011年1月-2012年11月 |
| 設計負責人 | 張?jiān)鰳s |
| 施工負責人 | 鄢光軍 |
| 運行負責人 | 吳斌 |
| 項目簡介 | 本項目規模10萬m3/d，我國首次采用“預臭氧+高密度沉淀+上向流臭氧活性炭+浸沒式超濾膜”全流程凈水工藝處理微污染水源的水廠。該凈水工藝達到了國際先進水平，可確保出水水質全面優于現行國家標準，突破了之前微污染水源傳統凈水工藝的限制。 本項目膜處理車間內部所有工藝、電氣、自控儀表設備和整個水廠的自動化控制系統的設備采購、安裝、調試采用EPC總承包模式，為膜處理車間和水廠的自動化控制系統完整性和有效性提供保障。在EPC實施過程中，針對膜處理工藝的特點，運用現有自動控制及儀表監測技術，經過多專業之間的協同設計，反復優化調整，設計了一套適用于膜處理工藝并符合運行管理需要的控制系統，實現了100%的自主編程，在充分發揮了膜處理工藝優點的同時降低運行維護的難度。 本項目于2012年12月建成通水，至今運行狀況良好穩定，各項出水指標均達到并優于《生活飲用水衛生標準》（GB5749-2006）中的要求。 |
上海市青浦第三水廠一期工程
上海市青浦第三水廠一期工程規模10萬m3/d，在全國范圍內首次采用“預臭氧+高密度沉淀+上向流臭氧活性炭+浸沒式超濾膜”的全流程凈水工藝處理微污染水源。實踐證明，該凈水工藝達到了國際先進水平，可確保出水水質全面優于現行國家標準，突破了之前微污染水源傳統凈水工藝的限制。
本工程中，膜處理車間內部所有工藝、電氣、自控儀表設備和整個水廠的自動化控制系統的設備采購、安裝、調試均由上海市政工程設計研究總院（集團）有限公司實施EPC總承包，負責聯動調試后整體移交給建設單位上海青浦自來水有限公司，對膜處理車間和水廠的自動化控制系統完整性和有效性負責。在EPC實施過程中，針對膜處理工藝的特點，充分研究其運行控制特點，運用現有自動控制及儀表監測技術，經過多專業之間的協同設計，反復優化調整，設計了一套適用于膜處理工藝并符合業主運行管理需要的控制系統，并完成了100%的自主編程，在充分發揮了膜處理工藝優點的同時降低運行維護的難度。
本工程于2012年12月建成通水，至今運行狀況良好穩定，各項出水指標均達到并優于《生活飲用水衛生標準》（GB5749-2006）中的要求。

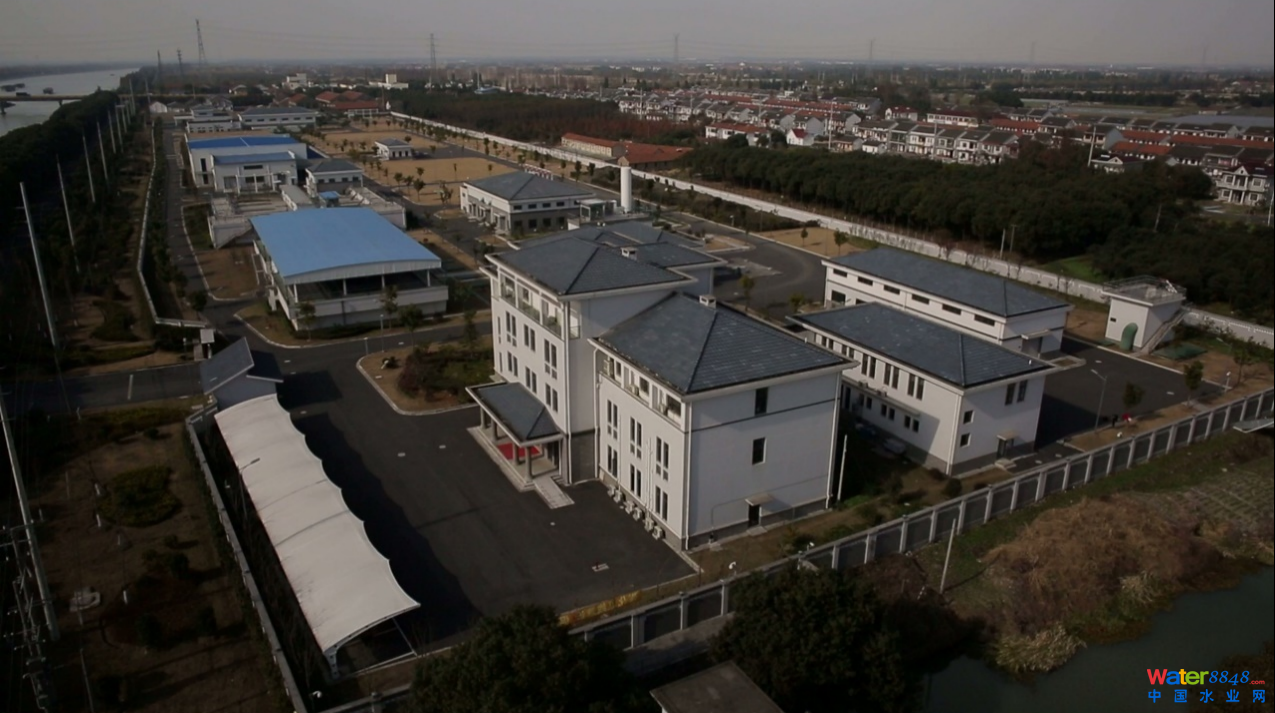

圖1 青浦第三水廠廠區全景
二、技術先進性在全國范圍內首次采用“預臭氧+高密度沉淀+上向流臭氧活性炭+浸沒式超濾膜”的全流程凈水工藝。工程總體布置緊湊，節省用地和構建物材料。主處理構筑物集中合建，流程順暢，節省管材，降低水損，體現節能降耗先進理念，用地指標和制水成本均處于國內領先水平。
設計中對主要單體逐個論證，精益求精，選用新型水處理構筑物—中置式高密度沉淀池和上向流活性炭濾池，相比于常規的平流沉淀池，中置式高密度沉淀池的占地面積和排泥量分別僅為后者的30%和1/2～1/3。上向流活性炭濾池工程造價低于國外同類產品，且水頭損失小，不需提升，節能效果顯著。本工程核心單體浸沒式超濾膜池，通過多項優化創新技術，整個膜系統實現100%的自動化運行。膜水反沖洗采用單獨設置反沖洗泵的方式，同時，對管路進行了共用設計，采用了便捷的膜化學清洗方式。
結合本工程，已申請2項實用新型專利和2項發明專利。以本工程為主要研究案例的科研項目《微污染飲用水源的處理關鍵技術研究與應用》、《高氨氮和高有機物污染河網原水的常規處理優化技術》、《城鎮供水浸沒式超濾膜凈水集成技術及示范應用》、《城市大型給水廠超濾膜凈水關鍵技術創新及應用》，先后榮獲2011年度、2013年度和2016年度上海市科學技術獎二等獎和2020年度華夏建設科學技術獎二等獎。

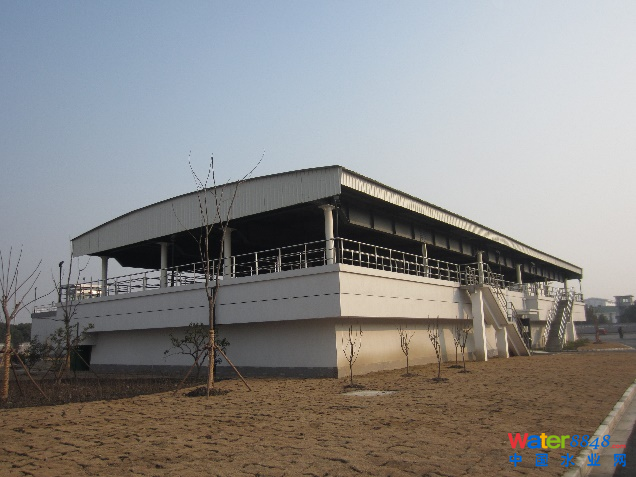

圖2 中置式高密度沉淀池
圖3 超濾膜處理車間內景
三、運行成效采用先進的PLC控制系統，并充分運用工業以太網及現場總線技術，使全廠實現無人值守。針對膜處理工藝的特點，充分研究其運行控制特點，經過與工藝專業的協同設計，實現了膜處理工藝的全自動控制。為了支持更好的對高密度沉淀池及膜濾池工藝的控制，配置了全面的儀表設備用于檢測工藝流程各環節的狀態。本工程設計階段充分利用了EES軟件等各類設計工具，有效的縮短了設計時間并提高了設計質量。
本工程于2012年12月建成通水，至今運行狀況良好穩定，各項出水指標均達到并優于《生活飲用水衛生標準》（GB5749-2006）中的要求，其中出水濁度僅0.02NTU，比現行國家標準（濁度低于1NTU）有了大幅度提升，氨氮低于0.2mg/l，耗氧量低于1.5mg/l，氨氮和好氧量的去除率分別達到約90%和約80%。投產以來各生產構筑物和機泵設備運行正常，無事故發生。
-
