本次海綿城市系統化方案編制的范圍為深圳市坪山區田坑水流域，總面積20.58k㎡。該片區屬丘陵地區，最高點145.30m，最低點25.30m，整體地勢呈現西南高東北低的態勢，形成由南往北的自然匯水方向。區內中、東部地區地形相對平坦，是現狀及規劃城市建設用地的集中區域。

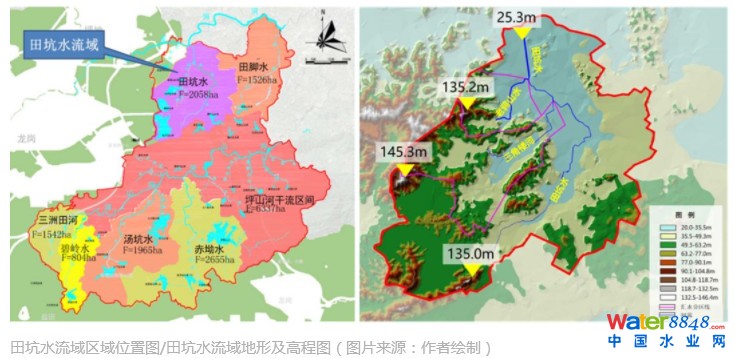

田坑水流域區域位置圖/田坑水流域地形及高程圖（圖片來源：作者繪制）

用地方面，現狀用地以工業用地及四類居住用地（老舊住宅區）為主，兩類用地占比高達57.4%；公共管理與服務設施、綠地與廣場等公共配套設施建設滯后，用地結構有待完善。因區域位置相對偏遠，發展相對滯后，流域內仍有相當可供發展的土地資源。區內用地布局、建筑界面混雜，建設密度高，給水環境的治理帶來較大困難。

規劃將逐步更新、清退舊村及舊工業區，居住及工業用地占比將大幅減少，釋放為公共配套空間。區內規劃建設用地面積1180.96ha，占比57.4%；水域及農林用地871.40ha，占比42.3%。

規劃區用地現狀圖/用地規劃圖（圖片來源：作者繪制）

水系及水環境方面，規劃區內有三座水庫和三條河流。根據匯水范圍，將田坑水流域劃分為3個匯水分區。現狀區內大部分區域為雨污分流區域，小部分區域存在合流制排水系統，合流制區域面積約4.41k㎡，占流域總面積的21.4%，大多為城中村區域。

規劃區水系圖/匯水分區圖（圖片來源：作者繪制）

此外，分流制區域中普遍存在排水管網混接現象。區內三條河流2020年水質目標均為地表水V類。然而，由于此前污水直排及合流制溢流污染（Combined Sewer Overflow，CSO）嚴重，加之三條河流均屬雨源型河流，基流量小，導致河流水質差。其中，田坑水屬黑臭水體，目前已完成黑臭水體整治，但水質仍屬劣V類；三角樓河和老鴉山水水質均屬劣V類，三角樓河正在整治，水質達標任重道遠。

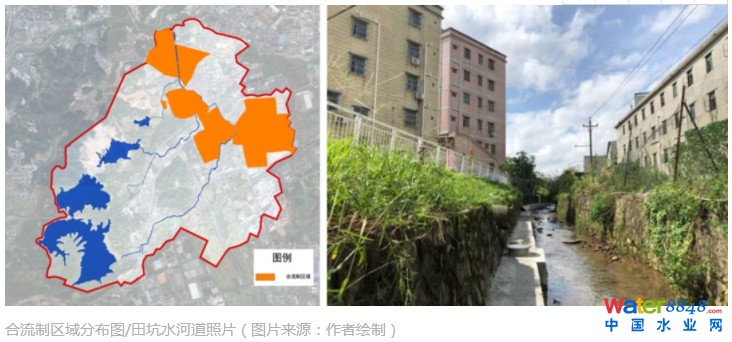

合流制區域分布圖/田坑水河道照片（圖片來源：作者繪制）

2.1 海綿城市建設需求

通過對規劃區現狀問題的研判，海綿城市建設需求主要有三個方面：

1）削減雨水徑流面源污染，減少入河污染物；

2）減少合流制溢流污染，并對合流制溢流污染進行有效處理；

3）消除內澇點，提高區域內澇防治水平。

2.2 海綿城市建設目標

海綿城市建設以“小雨不積水、大雨不內澇、水體不黑臭、熱島有緩解”為總體目標。銜接上層次相關規劃要求，結合《海綿城市建設評價標準》（GB/T51345-2018），針對片區現狀及實際問題，提出片區海綿城市建設目標。

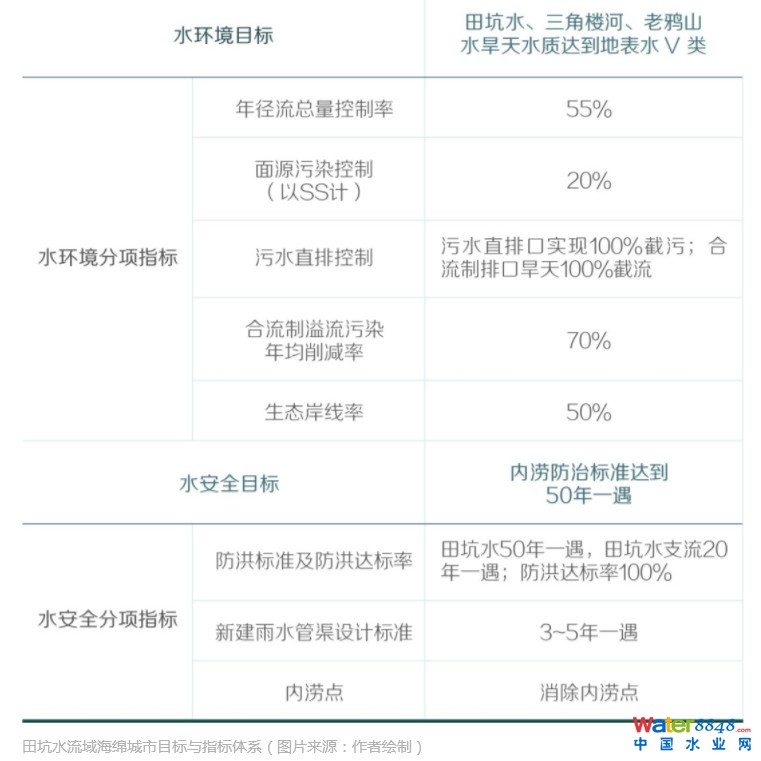

田坑水流域海綿城市目標與指標體系（圖片來源：作者繪制）

3.1 總體思路

從海綿城市需求與目標出發，結合片區本底條件，提出海綿城市系統化方案編制總體思路。從海綿城市建設需求來講，主要從系統開展水環境治理和水安全提升兩方面入手制定系統方案；從空間角度來講，針對雨污水，分別從源頭減排、過程控制、系統治理三個階段制定系統方案。海綿城市系統化方案應以匯水分區為單位開展編制，本片區劃分為三個匯水分區，因此共需編制三個系統化方案，再從全流域尺度進行整合。

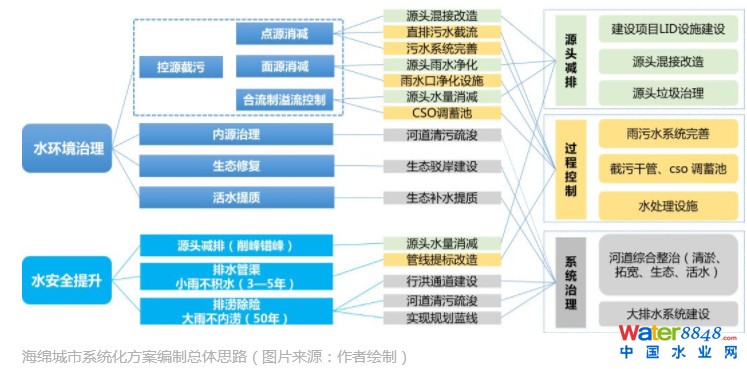

海綿城市系統化方案編制總體思路（圖片來源：作者繪制）

3.2 源頭減排方案

源頭減排方案，即因地制宜采用低影響開發措施，在源頭削減雨水徑流量和徑流污染物。根據建設狀態和類型，片區建設項目可分為新建項目、城市更新項目和現狀保留項目。針對不同類型的建設項目，采取不同的源頭減排方案：

1）對于新建項目和城市更新項目，原則上全面落實海綿城市建設要求；

2）對于已完成正本清源改造的現狀保留項目，維持現狀；

3）對于尚未開展正本清源改造的現狀保留項目，結合正本清源①工作，按照《深圳市正本清源技術指南》等要求，一并實施海綿城市設施。

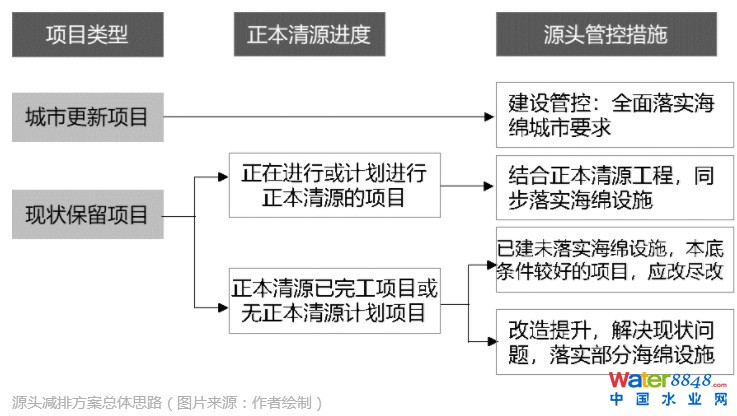

源頭減排方案總體思路（圖片來源：作者繪制）

并對于上述第三種情況，并非所有的項目均能落實海綿城市設施。現場調研發現相當規模的小區不具備海綿化改造的條件，這些小區主要有以下特征：

1）綠化率低，地面人車未分離，停車復雜的老舊小區；

2）小區物業管理不到位或小區物業對海綿化改造意向不高的小區。

對于具備海綿化改造條件的建筑與小區，根據改造條件和業主改造意向，可采用不同的技術措施。改造條件好，業主配合度高的小區，可采用雨水花園、透水鋪裝、初雨棄流等設施；反之，以采用環保型雨水口為主（即將傳統的雨水口更換為具有初雨凈化功能的環保型雨水口）。經梳理，區內源頭減排項目共計76個，面積共計4.13k㎡。

3.3 水環境改善方案

水環境改善方案主要包括控源截污、生態修復和活水保質。

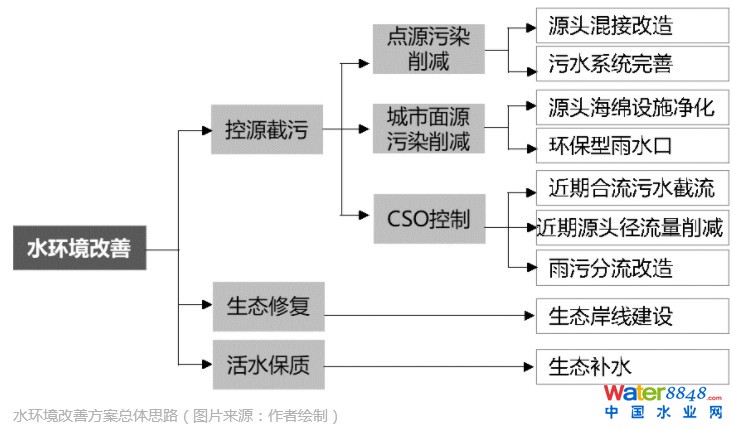

水環境改善方案總體思路（圖片來源：作者繪制）

（1）控源截污

控源截污，即從源頭控制污水和面源污染向水體排放。根據片區污染物來源，采用以下控源截污手段：

1）小區正本清源及市政雨污分流改造。以分流制排水體制為目標，對小區和市政排水系統開展源頭混接改造和污水收集系統的完善，提高污水收集率；

2）通過源頭減排措施削減雨水徑流面源污染，詳見“3.2源頭減排方案”；

3）CSO控制，主要通過近期合流污水截流、設置CSO調蓄與處理設施，以及上述兩項措施等綜合手段進行控制。

其中，CSO的控制是本區域水環境治理的重點和難點。現階段，由于雨污分流改造尚未完成，現狀區內存在11個的合流制溢流排口，CSO是現階段河道污染物的主要來源。CSO排放量的影響因素主要包括降雨特征、管網沉積物、匯水區域內下墊面構成以及截流倍數等。片區已完成截污的管道，現狀截留倍數n0=2。由于該地區降雨量大，暴雨頻發，加之截流倍數低，幾乎逢雨必溢。溢流的雨污水不經任何處理直接排入河道，對水環境造成嚴重污染。

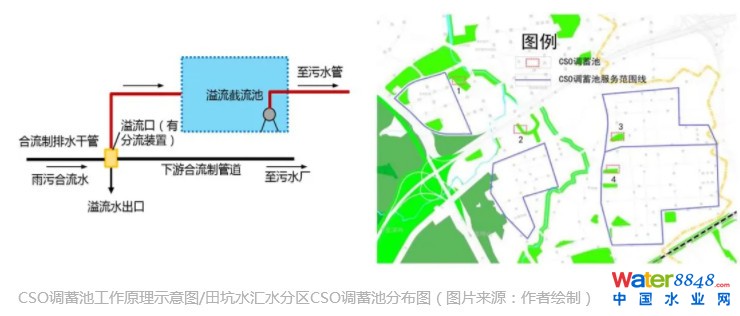

CSO調蓄池工作原理示意圖/田坑水匯水分區CSO調蓄池分布圖（圖片來源：作者繪制）

對現有的截流系統，CSO的控制除雨水源頭減排和雨污分流改造外，主要可通過設置離線式CSO調蓄池進行調蓄和處理。當溢流事件發生時，將部分溢流污水截流至調蓄池，雨后再輸送至污水處理廠進行處理。以田坑水匯水分區為例，該匯水分區共有合流制溢流口6處，規劃共設置4座CSO調蓄池，規模共計4534m³。CSO調蓄池的設置采用近、遠期相結合的思路，近期用于CSO調蓄池，遠期待雨污分流完善后，可作為初期雨水調蓄池。

（2）生態修復

規劃區生態控制線內區域及其三座水庫均保護完好，水質均達標。因此，對于本區域而言，生態修復主要針對三條河流。三條河流共同的特征是臨河建筑密集，河道藍線被嚴重侵占，且河道岸線以硬質岸線為主。本次生態修復方案主要是河道生態岸線的改造，目標是逐步扭轉現狀硬質駁岸占比過高、河流生態功能割裂等問題，進一步減少暗涵長度，恢復生態岸線，重塑親水公共活動空間，提升城市景觀品質。

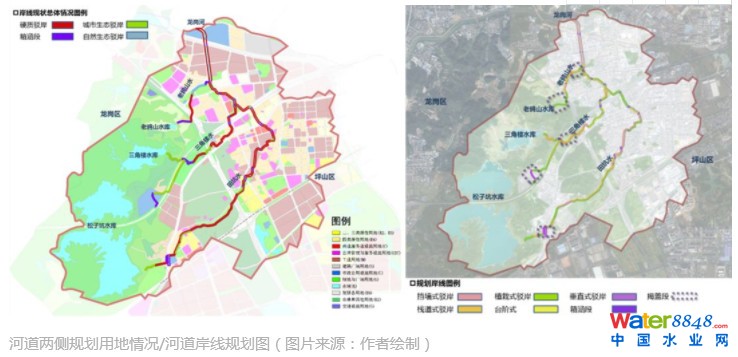

河道兩側規劃用地情況/河道岸線規劃圖（圖片來源：作者繪制）

在對河道兩側現狀及規劃用地評估的基礎上，結合景觀建設提出五種岸線建設形式：植栽式駁岸、棧道式駁岸、臺階式駁岸、擋墻式駁岸及垂直式駁岸。其中植栽式駁岸與棧道式駁岸屬生態岸線。如按本方案實施，區內生態岸線率將達到67%。

（3）活水保質

區內河流均屬雨源型河流，旱季水量少，水動力差�；钏�保質是維系河流基流及改善水動力的重要手段。對于本區域，可供選擇的補水水源主要有水庫水和再生水。水庫有松子坑水庫、三角樓水庫及老鴉山水庫，三座水庫功能均為供水及防洪，旱季無泄水，因此不考慮將水庫水作為河道補水水源。再生水方面，區域內有一座水質凈化廠——龍?zhí)锼�質凈化廠。龍?zhí)锼�質凈化廠設計規模8萬m³/d，出水水質執行一級A標準，基本滿足河道補水水質要求。該廠計劃于2019年末提標至準IV類②排放標準，屆時補水水質將進一步提升。本次將龍?zhí)锼�質凈化廠出水作為三條河道的補水水源。

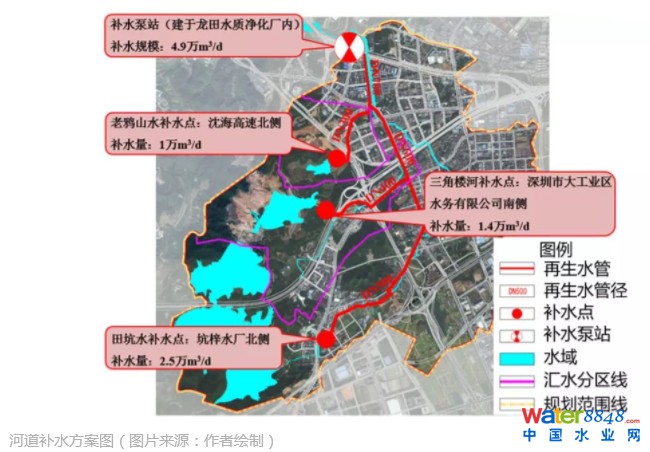

河道補水方案圖（圖片來源：作者繪制）

3.4 水安全提升方案

隨著近年來排水管渠系統的建設和內澇點的整治，區內水安全問題得到了極大的改善。區內目前尚存2個內澇點。由于現狀排水管渠設計標準偏低等原因，區域目前尚不能達到50年一遇的內澇防治標準，加之極端氣候頻發，區域內澇風險不容忽視。結合區域水環境整治方案以及本底特征，水安全提升方案主要是構建覆蓋源頭、中途、末端的全方位的工程措施與非工程措施。

（1）源頭減排

即“3.2源頭減排方案”。低影響開發設施不僅能削減雨水徑流污染物，同時也具有一定的徑流量削減功能。以區內某典型項目為例，構建EPA-SWMM模型，模擬海綿化改造前后的徑流峰值及徑流總量。模型采用2014年典型降雨模擬徑流總量，采用P=2a設計降雨模擬徑流峰值。

經模擬，海綿化改造前，項目總排口最高流量為1408.8L/s，徑流峰值出現在第45min；海綿化改造后，項目總排口最高流量為1276.4L/s，比改造前降低了9.4%，徑流峰值出現在第46min�？芍�，對于某一地塊，在P=2a的降雨強度下，海綿化改造對徑流峰值出現的時間影響甚微，但能一定程度上削減峰值流量。徑流總量方面，海綿化改造后，項目總排口年總出流量由開發前的58171m³減少為45756m³，外排徑流總量降低21.3%。

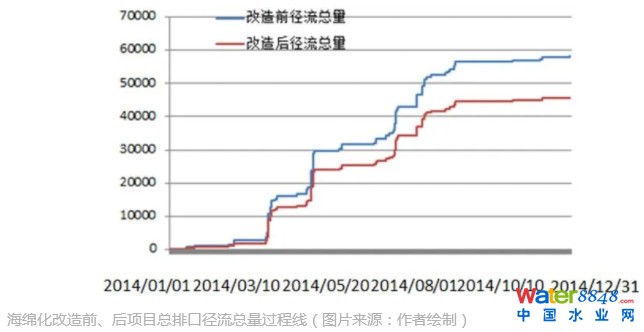

海綿化改造前、后項目總排口徑流總量過程線（圖片來源：作者繪制）

（2）過程控制

即雨水管渠系統的完善。采用Mike Urban模型對區域現狀管渠排水能力進行評估，得知排水能力在1-2年一遇的現狀管渠超過50%；而《深圳市排水（雨水）防澇綜合規劃》確定本區域雨水管道設計重現期為3年一遇，局部低洼易淹等內澇風險區域經評估后可采用5~10年一遇標準。因此，現狀排水管渠絕大部分尚不達標。對于現狀不達標的排水管渠，應結合城市更新、澇區治理、道路建設、雨污分流等契機逐步提高排水標準。

（3）排澇除險系統

以50年一遇內澇防治標準為目標，構建Mike Urban模型，輔助規劃排澇除險系統。以田坑水匯水分區為例，構建了以河流水系為基礎、以排水干溝、明渠、暗渠等為骨干的排水防澇系統。田坑水匯水分區規劃建設澇水行泄通道長度16.8km，總設計流量155.8m³/s。

3.5 方案綜合

方案綜合，即以田坑水流域為單元，整合三個匯水分區的方案，以流域的視角，分析現有方案的合理性和可行性。一般來講，在匯水分區尺度，已對分區內的各方案（主要是源頭減排方案、水環境治理方案和水安全提升方案）進行了整合，對重復方案進行了對比、取舍與優化，并梳理出建設任務；到了流域尺度，方案綜合主要是以干流斷面水質達標和防洪安全為主要評判指標，分析上游各方案的合理性。

對本區域，防洪問題已解決，因此田坑水干流水質達標（根據深圳市水環境功能區劃，三條河流2020年旱季達到V類水質目標）為本次系統化方案的主要目標。通過對流域內建設任務的梳理，分析每一個建設項目在流域內所發揮的作用，再評判整體目標的可達性。

海綿城市系統化方案的主要產出是工程項目，即為實現區域海綿城市目標的工程項目。項目類型涵蓋了源頭海綿化改造項目、雨污水管網項目、內澇點整治項目、生態岸線項目、河道補水項目、調蓄池、澇水行泄通道項目等，共計92項。

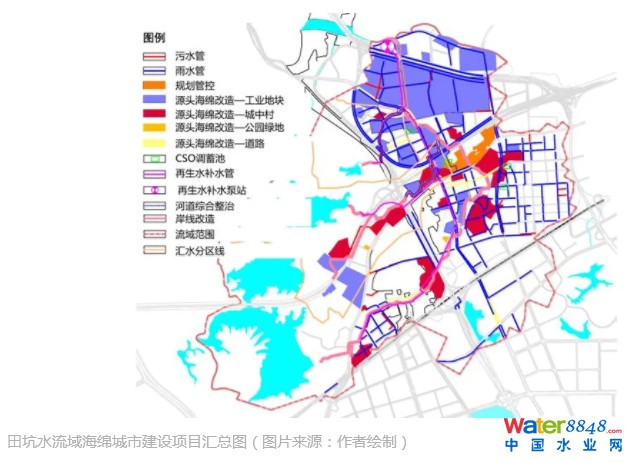

田坑水流域海綿城市建設項目匯總圖（圖片來源：作者繪制）

海綿城市系統化方案是連接海綿城市規劃與項目設計之間的紐帶，其深度一般介于詳細規劃和設計之間。海綿城市系統化方案以小流域為單位，采用系統化的手段統籌解決水環境、水安全、水生態等問題，避免“九龍治水”的碎片化治水模式，可有效指導下階段工程的實施。

海綿城市系統化方案應具有系統性，項目應具有管控性：

首先，方案的系統性方面，在小流域尺度上，應以目標和問題為導向制定具體的技術方案。海綿城市技術方案應以詳細的調研為支撐，充分體現系統性。例如空間尺度上源頭、過程、末端之間的系統性，上下游的系統性，岸上與水里的系統性，各專業間的系統性，單個項目與整體片區的系統性等。

其次，建設項目應具有管控性。海綿城市系統化方案的產出為工程項目，針對每一個項目，均應明確其海綿城市目標與指標要求，建設時序要求等，使其充分發揮既定目標。例如，對于源頭減排類項目，不同用地性質的項目、不同建設狀態（新建類、綜合整治類、城市更新類）的項目均應有明確的、差異化的海綿城市目標與指標要求。

一般來講，各技術方案均應開展多方案的比選。該項內容是目前海綿城市系統化方案編制的難點。多方案比選應從技術合理性和經濟性等方面入手，以系統最優而非單個項目最優為導向，對比不同方案的優劣，最終產生推薦方案。例如對于本次的源頭減排方案，針對老舊小區，根據海綿化改造規模提出了高、中、低三種改造方案，再通過經濟性對比和雨水徑流污染物削減的效果對比，最終得到推薦方案。

從專業角度來講，海綿城市系統化方案是新型的市政專項規劃類型，其編制方法和關鍵技術處于發展和完善中。本區域海綿城市系統化方案編制的探討，有助于為其他片區提供參考。

注釋：

①正本清源，指通過對錯接亂排的源頭排水用戶進行整改，不斷完善小區雨、污水管網和市政管網，建立健全城市雨污兩套管網系統，實現雨污分流。

②指滿足《水質凈化廠水污染物排放技術規范》(SZJG-2018)的排放標準。該規范規定的指標限值已接近《地表水環境質量標準》（GB 3838-2002）Ⅳ類水標準，因此稱之為準Ⅳ類。
