視界 | 慕尼黑Gut Grosslappen污水廠：消化池的昨天與明天 歷史的交匯點
第1頁 /(共2頁)
為了進一步感受?chē)?guó)際污水處理發展的時代脈搏，了解發達國家的污水處理前沿技術應用，探尋污水處理技術的可持續發展之路。JIEI研究院通過對德國、奧地利、荷蘭、挪威、瑞典、丹麥等國的污水項目實地考察，將收獲進行系列分享。
簡介

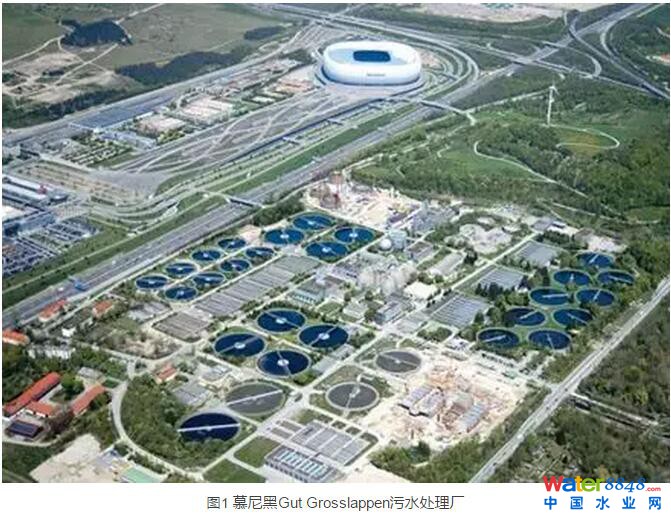

Gut Grosslappen污水處理廠位于德國南部的慕尼黑市，毗鄰著名足球場安聯體育場，該污水廠和另一鄰近GutMarienhof污水廠一起處理慕尼黑22個社區的污水。該廠人口當量約200萬，旱季處理水量約30萬m3/d，處理工藝采用AB法，A段工藝于1971年運行，B段工藝于1994年運行。污泥處理采用厭氧中溫消化+焚燒。
處理流程與工藝參數

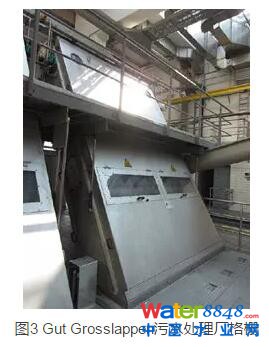

Gut Grosslappen污水處理廠的格柵分東西兩側，東側4條6mm細格柵。西側50/20mm格柵作備用。沉砂池采用曝氣沉砂池，并加蓋密閉。
該廠有4座輻流式初沉池，其中兩個直徑53m，另兩個是直徑61m，總表面積5842m2;HRT為0.75h。AB工藝的A段負荷為：0.42kgBOD/kgVSS/d，BOD去除率66%，A段采用了Binder公司的曝氣控制技術，并設置了反硝化區。中間泵站設6臺螺旋泵，每臺流量為2m3/s，提升高度4米。B段的負荷為0.22kgN/kgVSS/d，0.049kgTN/kgVSS/d。15座輻流式二沉池，出水中的一部分回流到A段反硝化脫氮。二沉池出水進入24座砂濾池，砂濾池于2008年投入運行，投加碳源進行反硝化脫氮。臭氣收集于密閉凈化單元，然后通過微生物除臭。
特點
污泥處理
Gut Grosslappen污水廠的污泥處理包含了Gut Marienhof污水廠的污泥，泥量各占50%。沼氣發電量可以提供全廠50%的用電量。處理工藝為：濃縮→厭氧消化→焚燒(蒸汽干化到含固率45%，然后800℃焚燒)，沼氣經過提純后用于熱電聯產。
延伸閱讀：
視界 | 奧地利Strass污水廠：全球首個在主流工藝上實踐厭氧氨氧化
視界 | 維也納主污水處理廠：2020年實現能源完全自給
第2頁 /(共2頁)

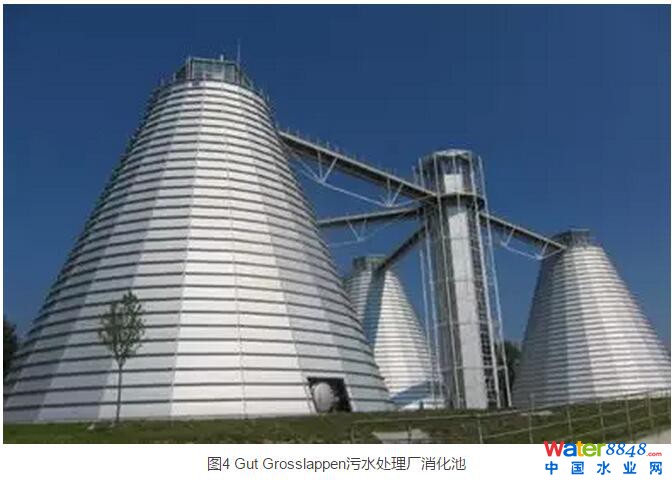

污泥濃縮采用重力濃縮，濃縮后含固率增至6%。污泥消化為中溫厭氧消化，原污泥消化池已超50年，須被更替，取而代之的是四個錐形消化反應器，高40m，單池容積14500m3，溫度38℃，SRT約20天，消化后污泥有機物含量降為55%。由于其出眾的建筑風格而得到慕尼黑市政廳批準建造，并和同一時間建造的安聯球場交相輝映。

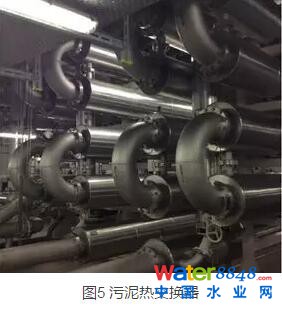

該廠的地下管廊包含換熱器、發電機房等各種設備管線，復雜而有序，建設質量非常高。
熱電聯產采用5臺AEGGas-Otto 發電機，功率1600kW，可滿足污水廠50%電量，余熱用于加熱消化池等構筑物。
曝氣控制

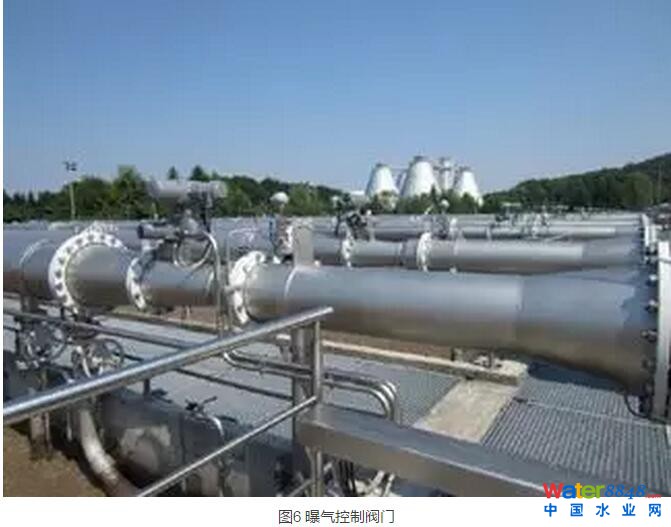

Gut Grosslappen污水處理廠的A段曝氣采用了Binder公司的曝氣控制技術。鼓風機是9個Turbo鼓風機，流量8萬Nm3/h。
延伸閱讀：
視界 | 奧地利Strass污水廠：全球首個在主流工藝上實踐厭氧氨氧化
視界 | 維也納主污水處理廠：2020年實現能源完全自給
原標題:JIEI視界 | 慕尼黑Gut Grosslappen污水廠：消化池的昨天與明天，歷史的交匯點
