自2015年我國大規模開展海綿城市以來，眾多省市積極開展海綿城市建設，海綿城市建設初見成效，然而如何定量化評估海綿城市建設效果還沒有定論。本研究以貴州省貴安新區中心區為例，采用模型模擬的方法對現狀、傳統開發、海綿開發3種情景進行了評估。

1貴安新區中心區概況

1.1中心區簡介

貴安新區是國務院批準設立的第八個國家級新區，位于貴陽市和安順市相連的中心地帶，肩負“西部地區重要經濟增長極、內陸開放型經濟新高地、生態文明示范區”三大使命。中心區位于貴安新區東部，規劃用地面積43.25 km2。

1.2中心區用地現狀及規劃

規劃范圍內的現狀用地主要由城鄉居民點建設用地、區域交通設施用地、特殊用地、工業用地、水域和農林用地構成。規劃范圍內已建成貴安大道、白馬路、金馬路、寅貢路等骨干路網，以及月亮湖公園、清華生態文明創新園、碧桂園一期等幾片用地，見圖1。

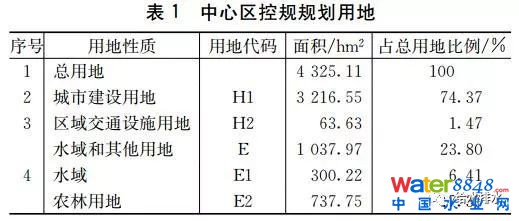

根據《貴安新區中心區城市設計暨控制性詳細規劃》（以下簡稱“控規”），中心區規劃用地范圍43.25 km2，其中規劃建設用地面積總共32.17km2，主要包括居住用地、公共管理與公共服務用地、商業服務業設施用地、工業用地、物流倉儲用地、道路與交通設施用地、公用設施用地和綠地與廣場用地八大類。“控規”用地如表1所示。

1.3中心區水系現狀及規劃

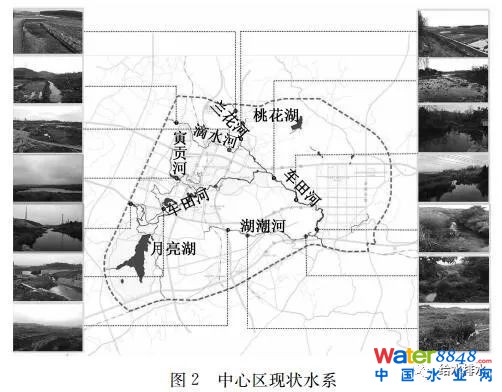

中心區境內發育的主干河流為車田河，為長江流域水系清水河的一級支流。車田河主要位于貴安新區湖潮鄉，發源于清鎮市紅楓湖鎮的茨菇塘一帶，車田河上游稱中八河，左岸有滴水河、蘭花河在龍五寨附近匯入，寅貢河在百馬大道東側上壩匯入，右岸有汪官河和湖潮河，分別于汪官村、湖潮鄉匯入車田河，最后經天河潭景區匯入花溪水庫（見圖2）。

根據“控規”，在滿足城市排澇要求的前提下，結合月亮湖和星月湖等城市濕地公園的建設，規劃通過筑壩成湖將中心區代表性景觀資源串聯起來，塑造都市型濱水景觀廊道。車田河上游規劃布置月亮湖（已建，目前在改擴建）、臥龍湖、見龍湖、飛龍湖、星月湖（在建）、環翠湖、迴龍湖、騰龍湖（已建）和車田湖（已建）。規劃后，水面率將顯著提高，統計用地平衡表中的水域面積，占規劃范圍的6.41%，符合《城市水系規劃規范》“城市適宜水域面積率”表格中Ⅱ區城市適宜水面率宜為3%~8%的要求。

1.4中心區流域分區劃定

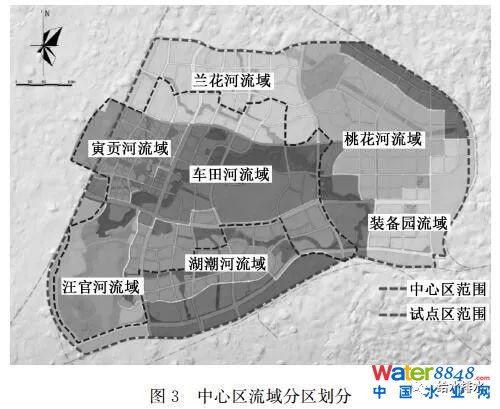

根據GIS對地形的模擬，參照中心區控制性詳細規劃的用地布局和排水防澇專項規劃中的雨水管線設計，對中心區進行流域管控分區。分區結果見圖3，各分區的坡度等參數見表2。

2模型開發應用及模擬計算準備

2.1模型開發及應用

本研究采用貴仁科技全力打造的一款擁有自主知識產權、完全國產化的“貴仁模型體系”（GuiRen Modeling System，GRMS），包括了自主開發的水文模型、水動力模型、管網模型、水工建筑模型、水質模型以及耦合模式，GRMS基本框架見圖4。

在此基礎上本研究選取產流模塊、匯流模塊、產污模塊、匯污模塊、率定模塊進行深化開發，構建貴安新區中心區海綿城市模型體系。

2.1模型模擬計算準備

2.1.1降雨資料及分析

經綜合比較貴安新區中心區附近的的清鎮（57813）、平壩（57814）、花溪（57914）3個國家級氣象觀測站點的氣溫、降水、日照等數據，平壩站有自1981~2016年的逐分鐘信息化雨量資料，資料系列滿足年限不少于30年，符合《城市暴雨強度公式編制和設計暴雨雨型確定技術導則》要求，并且能較好的反映整個地區的降雨特征。因此，本研究選取平壩站作為貴安新區的代表站。

根據《城市暴雨強度公式編制和設計暴雨雨型確定技術導則》（住房和城鄉建設部、中國氣象局，2014年4月），采用年最大值法每年選一個最大值，選樣簡單，獨立性強，合理地考慮了氣象現象以1年為循環的特點，其概率意義是1年發生一次的頻率年值，理論上比較嚴密，因此本研究采用年最大值法進行暴雨強度選樣。選樣中選取了36年15個降雨歷時（5 min、10 min、15 min、20 min、30 min、45 min、60 min、90 min、120 min、150 min、180 min、240 min、360 min、720 min、1 440 min）每年的最大值，即每歷時36個，共計540個降雨量數據作為暴雨強度公式的編制樣本。

按照現行《室外排水設計規范》（GB 50014—2006,2014年版）對暴雨強度公式編制要求，采用年最大值法對降雨資料進行選樣，并采用皮爾遜Ⅲ型頻率分布曲線、指數頻率分布曲線和耿貝爾頻率分布曲線進行頻率計算。經擬合后對比3種方法的誤差，選擇誤差相對較小的方法得到長歷時暴雨強度總公式見式：

i=16.733×(1+0.7lgP)(t+22.3)0.740（1）

或見式（2）：q=2 794.411×(1+0.7lgP)(t+22.3)0.740（2）

適用范圍為：5 min≤t≤1 440 min，P=2～100年。

式中 i——暴雨強度計算值，mm/min；

q——暴雨強度計算值，L/（hm2·s），q=167i；

t——降雨歷時，min；

P——重現期，年。

得到短歷時暴雨強度公式見式（3）：

i=17.061×(1+0.700lgP)(t+22.6)0.743（3）

或見式（4）：q=2 849.187×(1+0.700lgP)(t+22.6)0.743（4）

適用范圍為：5 min≤t≤180 min，P=2～100年。

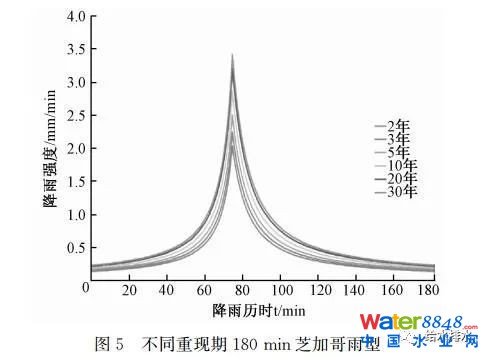

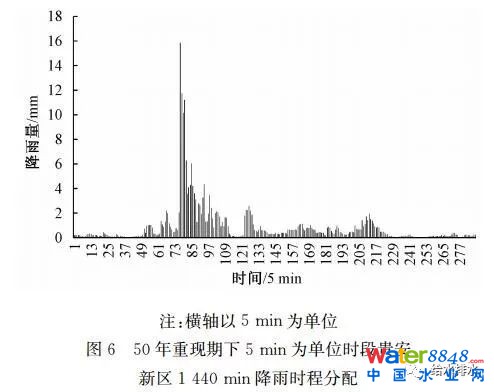

本研究采用芝加哥法確定貴安新區短歷時暴雨雨型，采用同頻率法確定長歷時暴雨雨型。其中，短歷時設計暴雨歷時一般選為30 min、60 min、120 min、150 min、180 min（見圖5），適用于管道排水系統的計算；長歷時設計暴雨歷時為1 440 min，適用于內澇風險的評估以及雨洪利用蓄水池規模的測算。50年重視期下貴安新區1 440 min降雨過程分配結果見圖6。

2.1.2下墊面解析及概化

對城市下墊面進行解析是分析城市降雨產匯流機制、構建水文模型的基礎。

傳統開發模式下，根據“控規”，中心區下墊面類型多樣，總體上建筑密度相對較低，在43.25 km2（含水域）的規劃范圍內主要為商業、居住、道路和工業用地，如圖1所示。根據貴安新區中心區的各建設地塊位置和范圍，分別提取各地塊內的不同類型下墊面面積、豎向與坡度、雨水徑流進入市政管網的匯流距離等信息；估計各地塊內不同類型下墊面的下滲率等產流相關參數，匯流時間、糙率等匯流相關參數，形成下墊面概化成果。

海綿開發模式下，規劃區域內的地塊布局與控規保持一致，但是地塊內部，由于布置了低影響開發設施，下墊面將發生一定程度的變化。根據我院編制的《貴安新區中心區海綿城市建設規劃》，各地塊的海綿城市指標包括綠色屋頂率、透水鋪裝率、下沉式綠地率、單位面積調蓄容積，因此，為完成規劃中地塊內上述指標，在設計階段必將對傳統控規下墊面進行一定程度的優化和調整。海綿開發模式下的下墊面概化是在控規用地布局的基礎上，通過修改降雨初損、結合較小場降雨初損水量不超過調蓄容積以校核，估算下滲率、匯流時間、糙率等匯流相關參數，形成下墊面概化成果。

2.1.3地下雨水管網系統分析概化

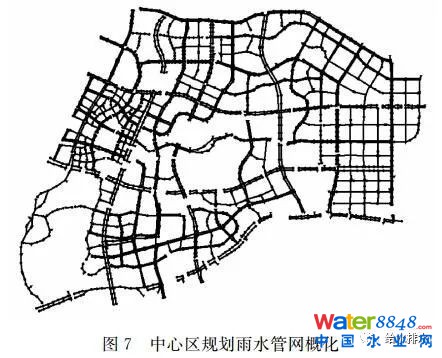

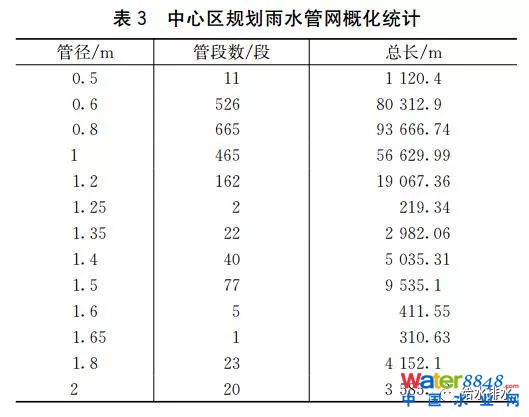

傳統開發和海綿開發兩種模式下，雨水管網系統的布置沒有變化，海綿模式只是通過改變地面下墊面特征，使傳統開發模式下的雨水管網更高效、更完善。根據“控規”，中心區地下雨水管網包括現狀管網和規劃管網，管網總長約277.03 km，其中現狀雨水管總長約80.77 km，規劃雨水管總長約196.26 km。經統計，管徑在600～1 000 mm的管段長度占總長度的83%，統計情況見表3，概化后的雨水管網平面布置見圖7。

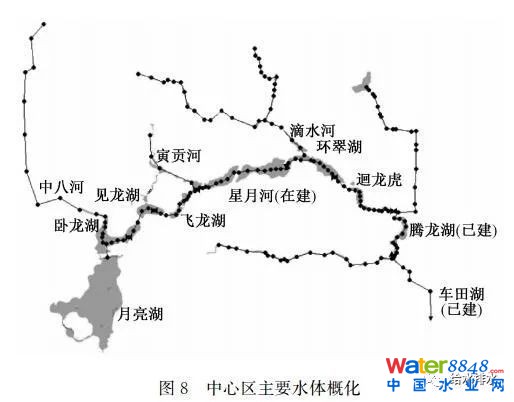

傳統開發模式與海綿開發模式的水系布局不變，都是保留了“控規”的水面面積及水體形態。以車田河干流2015年實測大斷面為基礎進行河道概化，將月亮湖下泄量及寅貢河、滴水河、桃花河、湖潮河等支流入?yún)R量以旁側入流的形式添加到相應的河段，概化見圖8。

3模擬計算與結果

3.1徑流總量控制

以收集到的平壩站1991~2016年逐小時實測降雨連續系列為年徑流總量控制率計算輸入條件，結合平壩站蒸發情況，利用建立的貴安新區中心區海綿城市模型系統中的產流模塊，分別計算長系列降雨過程下現狀、傳統開發模式后、海綿城市開發模式（即LID）后中心區各地塊的總出流量，得出總降雨控制量，匯總得到中心區的年徑流總量控制率。在這一計算情景下，各項具有調蓄容積的LID措施均默認為24 h內完全排空，為較好地模擬實際的產匯流情況，每個計算時段都以上一時段的土壤濕潤程度作為計算條件。

貴安新區中心區各地塊總面積為4 325.1 hm2，折合長系列平均年降雨量總量為5 076.04萬m3。根據現狀地形圖的統計量算，中心區現狀已開發用地占比約為10.6%，視為不透水面積為主，未開發用地為透水地塊，長系列平均年降雨出流總量為1 113.2 萬m3，降雨徑流控制量總量3 962.84萬m3，年徑流總量控制率為78.0%。

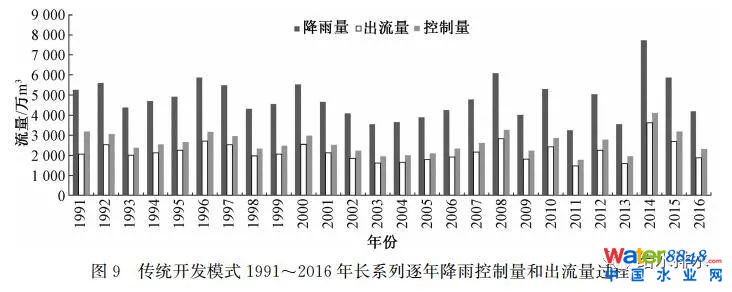

規劃采用傳統開發模式下，中心區各地塊長系列平均年降雨出流總量為2 177.66萬m3，降雨徑流控制量總量為2 898.38萬m3，年徑流總量控制率為57.1%，見圖9。

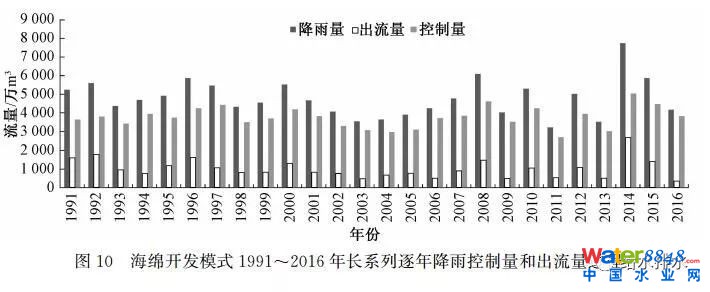

海綿城市開發模式下，中心區各地塊長系列平均年降雨出流總量為1 171.8萬m3，降雨徑流控制量總量為3 904.24萬m3，年徑流總量控制率為76.9%，見圖10。

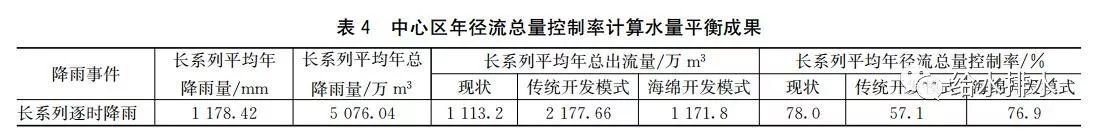

上述水量平衡成果統計見表4。

可見現狀條件下貴安新區開發強度較小，水文循環情況尚好，伴隨新區接下來高強度的開發建設，傳統開發模式導致下墊面不透水面積比例持續攀高，徑流量增加，徑流控制率相應減小，將顯著改變原有的水文特征。采用海綿開發模式，基于對城市生態環境低影響開發建設理念，合理控制開發強度和方式，通過“滲、滯、蓄、凈、用、排”等多種手段實現城市良性水文循環，控制高頻的中小雨來實現徑流控制，可有效維護城市水文循環的可持續性。

3.2徑流污染控制

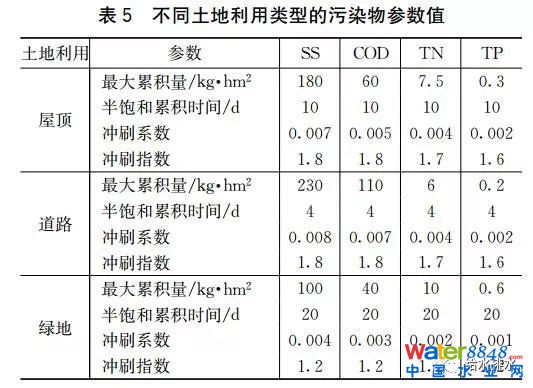

依據1991～2016年逐時連續降雨系列，利用貴安新區中心區海綿城市模型體系中的產污模塊，以SS、COD、TN、TP 4種污染物質為對象進行徑流污染控制模擬。其中，污染物累積模型選擇飽和函數累積模型，污染物沖刷模型選擇指數沖刷模型，參考本地以往相關研究結果及相鄰相似區域經驗，本次計算的累積及沖刷參數取值見表5。

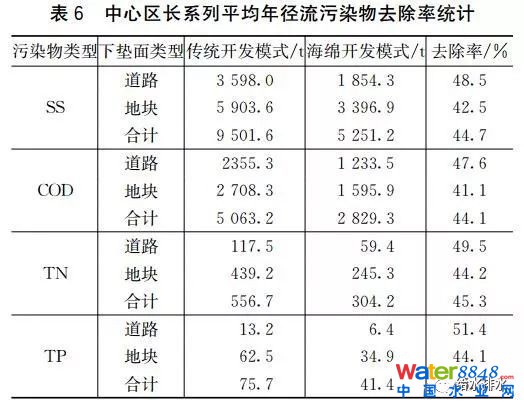

海綿開發模式將因地制宜采取多種低影響措施進行建設，為便于比較，將傳統開發模式作為采取海綿開發模式前的本底條件的估計。根據控規確定的城市用地布局，分別統計道路和地塊的傳統開發模式、海綿城市開發模式（即LID）下的年徑流污染物總量，以及海綿城市開發模式相對傳統開發模式的各項污染物去除率，見表6。

由表6可見，海綿開發模式下，LID設施通過對雨水入滲、截流、棄流和凈化作用，有效降低了徑流污染物總量，SS、COD、TN和TP的年污染物去除率分別達到44.7%、44.1%、45.3%和45.3%。

3.3徑流峰值控制

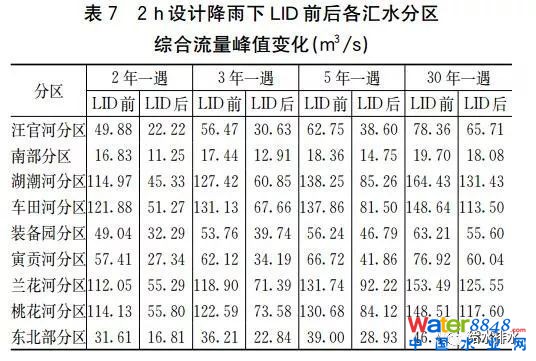

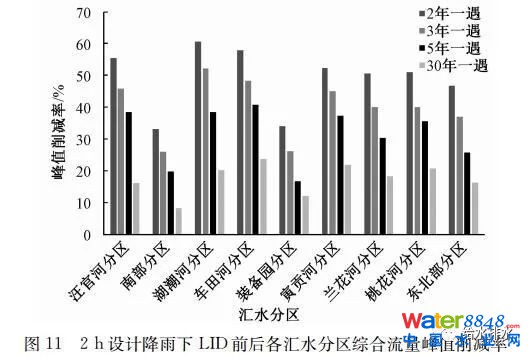

洪峰控制和削減是海綿城市規劃設計的主要控制目標之一。低影響開發系統能夠通過各種設施的滲透和儲蓄能力，將雨水徑流納入地下水層或者儲存在種植土壤層的空隙中，或者暫存在調蓄設施形成的蓄水容積中，也可通過植物進行截留等，達到削減延遲洪峰的作用。運用產流模塊和管網匯流模塊進行耦合計算，對各匯水分區的管網排水口的流量過程進行匯總統計，設計降雨歷時為2 h，重現期分別為2年、3年、5年和30年。統計海綿開發模式較傳統開發模式各匯水分區管網峰值流量的削減率�？紤]到徑流路徑對洪峰控制的影響，本次計算將地表和綠色屋頂?shù)膹搅鞲呕癁橐来谓?jīng)過透水鋪裝和下沉式綠地，最后匯至出水口。傳統開發和海綿開發模式對各匯水分區的峰值控制效果見表7和圖11。

從圖12中可以看出，低影響開發措施對設計暴雨地面和管網徑流洪峰切實起到了削減效果，同時雨量越小削峰效果越顯著，隨著降雨強度的增大洪峰流量削減率逐漸減小。同時，各匯水分區LID的峰值削減效果有所差異，2年一遇設計降雨下湖潮河分區的削減率最高，徑流峰值削減率達60.6%，而南部分區30年一遇設計降雨下的徑流峰值削減率僅8.2%。

3.4峰現時間控制

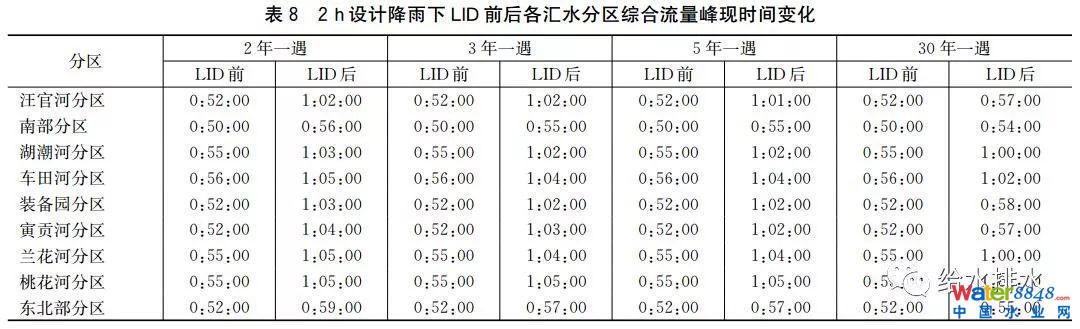

由于LID設施具有一定的滯蓄功能，海綿城市較傳統開發模式下，雨水管網的峰現時間也將出現一定程度的滯后，采用3.2節中的模型參數，模擬得到峰現時間情況如表8和圖12所示。

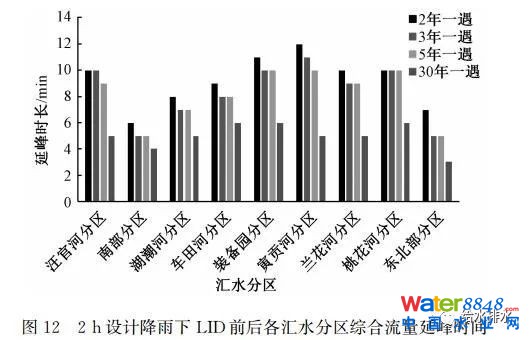

從圖12中可以看出，不同重現期設計降雨條件下，低影響開發措施對各匯水分區徑流峰值峰現時間的延遲效果有所不同，峰現時間延遲最長的工況為12 min，最短為3 min。各匯水分區中，寅貢河分區、裝備園分區的延峰效果相對明顯。

各匯水分區徑流峰值的控制效果與LID措施的布置占比大小、所形成的調蓄容積容量、雨水管網的管徑和管長均密切相關，從模擬結果看來，各匯水分區LID措施對徑流峰值的削減率、延峰時間不完全一致，如南部分區的峰值削減率最低，但其延峰時間并不是最短，這體現了城市降雨徑流匯流和排放的復雜性，更為精確的模擬則與真實的徑流地表漫流路徑有關，建議在設計階段進一步深化評估。

4分析與討論

采用模型法對國家海綿城市首批試點貴安新區中心區的建設效果進行了模擬和評估，從模擬結果來看，有以下幾方面特征。

（1）新區開展海綿城市建設效果評估有其特殊性，若采用在線數據監測的評估方法，由于大部分地塊未開發，道路未建設，可能會產生雨水管網系統不完善，或者雨水管網收不到水的情況，導致在線監測設備無法捕捉數字信號，因此無法估算現狀徑流控制情況，對于傳統和海綿開發模式的預測和評估更是無能為力。因此對于新區的海綿城市建設效果評估，模型法具有顯著的優勢。

（2）模型法可有效模擬城市開發建設前、傳統開發模式、海綿城市開發模式3種狀態下，各地塊的總出流量，得出總降雨控制量，匯總得到中心區的年徑流總量控制率。從模擬結果來看，中心區在傳統開發模式下，年徑流總量控制率將從現狀未開發狀態的78%下降到57.1%，若以海綿城市建設規劃中的指標為地塊開發建設依據，年徑流總量控制率將提高到76.9%，與城市開發前基本保持一致，實現了城市開發建設前后，水文條件基本一致。

（3）與傳統開發模式相比，海綿城市建設模式將有效提高徑流總量控制率，同時，徑流污染、徑流峰值、峰現時間均能得到有效控制，通過模型模擬，可以在特定條件下定量評估海綿城市建設效果，在基本資料具備的前提下，年徑流污染削減率，徑流峰值削減率、延峰時間等參數均能定量化表達。

（4）模型法對于基礎數據有較高要求，在評估過程中，需要完整的降雨資料、地表下墊面類型、豎向及坡度、管網長度及管徑、調蓄設施規模及排空時間等數據，這些數據的完整性和準確性制約了模型的準確性，因此在數據不完整的地區使用模型法將受到很大的制約。即便在新區等數據較為完整的地區，也需要采用概化的手段確定一些模型參數，這些不確定因素需要在設計層面給予進一步考慮和明確。

（5）模型法適用于大尺度的、數據量充足且龐大的規劃區海綿城市建設效果評估，對于地塊或街坊等小尺度的海綿城市設計，以及老城區海綿化改造項目，由于場地條件的成熟和便利，可以采用在線監測數據法評估海綿城市效果，評估結果直觀、可靠。在這種情況下，模型法不占優勢。

5結語

新區與老城區的城市建設有顯著不同，以海綿城市建設為例，老城區的規劃和建設局限于現狀條件，重點在于系統的完善和提升，而新區的規劃和建設是從零開始，重點在于系統的構建和布局，因此，以新區為依托開展海綿城市建設雖然可以采用先進的技術，實現先進的理念，但是也更具有復雜性和不確定性。

對新區海綿城市建設效果進行模擬，由于城市開發建設前的本底條件清楚，更有利于明確海綿城市建設目標，評估城市開發建設前后，水文條件是否一致。以貴安新區中心區為例，用模型對現狀、傳統開發模式、海綿開發模式進行模擬和評估，是驗證海綿城市建設效果的有效措施和手段，對于頂層設計和輔助決策具有重要意義。
