A2/O工藝原理、特點及效果改進措施

快速閱讀

A2/O工藝是Anaerobic-Anoxic-Oxic的英文縮寫，它是厭氧-缺氧-好氧生物脫氮除磷工藝的簡稱。該工藝處理效率一般能達到：BOD5和SS為90%~95%，總氮為70%以上，磷為90%左右，一般適用于要求脫氮除磷的大中型城市污水廠。但A2/O工藝的基建費和運行費均高于普通活性污泥法，運行管理要求高，所以對目前我國國情來說，當處理后的污水排入封閉性水體或緩流水體引起富營養化，從而影響給水水源時，才采用該工藝。

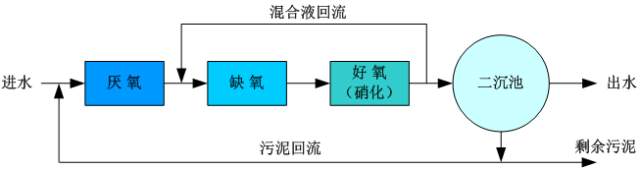

工藝流程

A2/O工藝是Anaerobic-Anoxic-Oxic的英文縮寫，它是厭氧—缺氧—好氧生物脫氮除磷工藝的簡稱。A2/O工藝于70年代由美國專家在厭氧—好氧磷工藝（A~/O）的基礎上開發出來的，該工藝同時具有脫氮除磷的功能。

該工藝在好氧磷工藝（A/O）中加一缺氧池，將好氧池流出的一部分混合液回流至缺氧池前端，該工藝同時具有脫氮除磷的目的。

工藝原理

1、首段厭氧池，流入原污水及同步進入的從二沉池回流的含磷污泥，本池主要功能為釋放磷，使污水中P的濃度升高，溶解性有機物被微生物細胞吸收而使污水中的BOD5濃度下降；另外，NH3-N因細胞的合成而被去除一部分，使污水中的NH3-N濃度下降，但NO3-N含量沒有變化。

2、在缺氧池中，反硝化菌利用污水中的有機物作碳源，將回流混合液中帶入大量NO3-N和NO2-N還原為N2釋放至空氣，因此BOD5濃度下降，NO3-N濃度大幅度下降，而磷的變化很小。

3、在好氧池中，有機物被微生物生化降解，而繼續下降；有機氮被氨化繼而被硝化，使NH3-N濃度顯著下降，但隨著硝化過程使NO3-N的濃度增加，P隨著聚磷菌的過量攝取，也以較快的速度下降。

A2/O工藝它可以同時完成有機物的去除、硝化脫氮、磷的過量攝取而被去除等功能，脫氮的前提是NO3-N應完全硝化，好氧池能完成這一功能，缺氧池則完成脫氮功能。厭氧池和好氧池聯合完成除磷功能。

工藝特點

（1）厭氧、缺氧、好氧三種不同的環境條件和不同種類微生物菌群的有機配合，能同時具有去除有機物、脫氮除磷的功能。

（2）在同時脫氧除磷去除有機物的工藝中，該工藝流程最為簡單，總的水力停留時間也少于同類其他工藝。

（3）在厭氧-缺氧-好氧交替運行下，絲狀菌不會大量繁殖，SVI一般100，不會發生污泥膨脹。

（4）污泥中磷含量高，一般為2.5%以上。

（5）脫氮效果受混合液回流比大小的影響，除磷效果則受回流污泥中夾帶DO和硝酸態氧的影響，因而脫氮除磷效率不可能很高。

存在問題

A2/O工藝當脫氮效果好時，除磷效果較差，反之亦然，很難同時取得好的脫氧除磷效果。原因?yàn)椋?/span>

該流程回流污泥全部進入?yún)捬醵�，為了維持較低的污泥負荷，要求較大的回流比（一般在40%~100%），方可保證系統硝化良好，但回流污泥也將大量硝酸鹽帶入?yún)捬醭�，而聚磷菌放磷的條件是厭氧狀態，并同時有溶解性BOD5存在。

但當厭氧段存在大量硝酸鹽時，反硝化菌會以有機物為碳源進行反硝化，等脫氮完全后才開始磷的厭氧釋放，這就使得厭氧段進行磷的厭氧釋放的有效容積大為減少，從而使得除磷效果較差，而脫氮效果較好。

反之，如果好氧段硝化作用不好，則隨回流污泥進入?yún)捬醵蔚南跛猁}減少，改善了厭氧段的厭氧環境，使磷能充分地厭氧釋放，所以除磷的效果較好，但由于硝化不完全，故脫氮效果不佳。所以A2/O工藝在脫氮除磷方面不能同時取得較好的效果。

改進措施

針對上述A2/O工藝存在的問題，應對該工藝的設計和運行作如下改進：

（1）將回流污泥分二點加入，減少加入到厭氧段的回流污泥量，從而減少進入?yún)捬醵蔚南跛猁}和溶解氧。在保證總的污泥回流比為60%~100%的情況下，一般到厭氧段的回流污泥比為10%，即可滿足磷的需要，而其余的回流污泥則回流到缺氧段以保證氮的需要。

（2）A2/O工藝系統中剩余污泥含磷量較高，在其消化過程中磷會重新釋放和溶出。同時由于剩余污泥沉淀性能較好，所以可取消消化池，直接經濃縮壓濾后作為肥料使用。

（3）在硝化好氧段，污泥負荷率應小于0.18kgBOD5/（kgMLSS·d），而在除磷厭氧段，污泥負荷率應在0.10kg BOD5/（kgMLSS·d）以上。

結語

A2/O工藝在去除污水中有機碳污染（BOD污染）的同時，還能有效去除污水中氮和磷污染，為污水復用和資源化開辟了新的途徑，它與普通回流污泥法二級處理后再進行三級物化處理相比，不僅投資和運行成本低，而且無大量難以處理的化學污泥，具有良好的環境效益和經濟效益。

來源：水博網

郝曉地 | A2/O不宜作為污水處理升級改造工藝

原創2017-09-05郝曉地中國給水排水

摘要

以國內普遍采用的A2/O工藝為背景，通過與UCT工藝模擬對比揭示，A2/O在脫氮上略遜UCT，但在除磷方面明顯落后于UCT。倒置A2/O雖能避免回流污泥中硝酸氮對厭氧釋磷的影響，但卻以犧牲生物除磷為代價。進言之，UCT較A2/O可聚集更多反硝化除磷細菌（DPB），這將最大化同步脫氮除磷作用，同時亦可節省曝氣量。但是，UCT在生物除磷上的優越性會導致出水SS中高含磷量（5%~6%），所以，較高的出水SS（10 mg/L）肯定會產生較高的出水總磷（TP）。降低出水SS（5 mg/L）并輔助外加碳源或側流磷沉淀，UCT不僅可以滿足國家一級A標準，甚至還能達到京標A之地方嚴格標準。厭氧單元上清液側流磷沉淀與外加碳源具有異曲同工之處，可以將化學除磷宏量效果好、生物除磷微量效果佳之特點發揮至極致，不僅避免了外加碳源，亦可實現磷回收。

9月16日-19日，在青島即將舉辦的“污水處理廠提標改造技術交流會”上，郝曉地教授將做題為“A2/O不宜作為污水處理升級改造工藝”的報告，為大家進行詳細闡述，敬請關注！

郝曉地（1960-），男，山西柳林人，教授，從事市政與環境工程專業教學與科研工作，主要研究方向?yàn)槲鬯�生物脫氮除磷技術、污水處理數學模擬技術、可持續環境生物技術。現為國際水協期刊《Water Research》區域主編（Editor）。

1

工藝模型設計

實踐表明，TUD與ASM聯合模型亦適用于我國市政污水處理廠問題診斷、運行優化、工藝設計。因此，利用之前業已建立的TUD聯合模型，采用AQUASIM 2.0模擬軟件，分別對A2/O、UCT、倒置A2/O工藝建立工藝模型進行模擬。

1.1

工藝設計水質

結合北京某小型市政污水處理廠升級改造設計水量(20 000 m3/d)、水質（見表1），對模型所需COD參數按照污水水質特征化方法，將進水COD區分為如表2所示的S_I、S_A、S_F、X_I、X_S五種組分。

表1 設計水質年平均值（mg/L）

項目	COD	BOD5	SS	NH4+-N	TN	TP
指標	320	160	185	48	60	7.5

表2 模型COD參數組分劃分(mg/L)

項目	S_I	S_A	S_F	X_S	X_I
指標	24	32	72	137	55

1.2

A2/O設計參數與工藝模型

參考我國南北方地區部分既有A2/O工藝實際運行參數，確定工藝模擬設計參數為：1）生化反應總水力停留時間HRT=13 h，其中，厭氧段HRT=3 h，缺氧段HRT=3 h，好氧段HRT=7 h；2）不設初沉池，二沉池HRT=3.6h；3）內回流比（QA）按進水水量（Qin）200%計，污泥回流比（QR）為進水水量（Qin）100%；4）污泥停留時間SRT=15d，好氧池溶解氧DO=2 mg/L。模擬工藝流程如圖1所示。

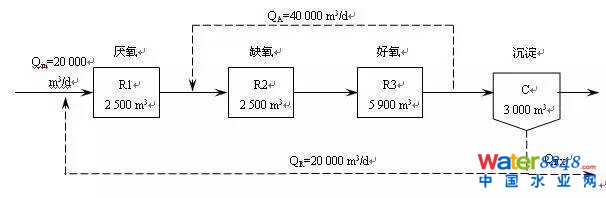

圖1 A2/O模擬工藝流程

實際污水廠曝氣池內流態接近推流式，這就需要對AQUASIM 2.0中模擬單元以完全混合—推流式建立工藝模型（每個反應池分為串聯的5個子反應器）。工藝模型中，二沉池分為清水區（60%）和污泥區（40%）兩部分，包括水解、PAOs、異養菌、自養菌代謝活動的21個模型反應在污泥區亦全部開啟，即考慮了沉淀池中微生物發生的各種生化反應。

1.3

UCT設計參數與工藝模型

為與A2/O比較，圖2顯示的UCT模型工藝完全移植了上述A2/O模擬工藝設計參數，只不過增加一個內回流QB。

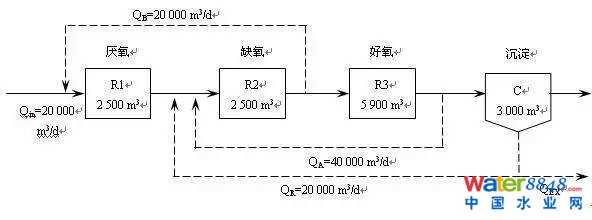

圖2 UCT模擬工藝流程

1.4

倒置A2/O設計參數與工藝模型

倒置A2/O實際上是對A2/O在空間上將厭氧與缺氧位置對換，如圖3所示。因此，模擬工藝設計參數也完全與A2/O一致。

圖3 倒置A2/O模擬工藝流程

2

模擬結果與分析

2.1

出水模擬結果及分析

北方污水處理廠冬季設計溫度通常為12 ℃，夏季為20 ℃。為詳細展示各工藝全年不同季節運行情況，再增加10 ℃和25 ℃兩個極端溫度進行模擬。模擬首先依據出水SS達到一級A標準（即10 mg/L）進行，模擬至穩定狀態后的各工藝出水水質數據對比見圖4。因各工藝出水SS統一設定為10mg/L，所以，根據模擬數據可以直接計算出水SS中COD、N、P之含量（見圖5）。

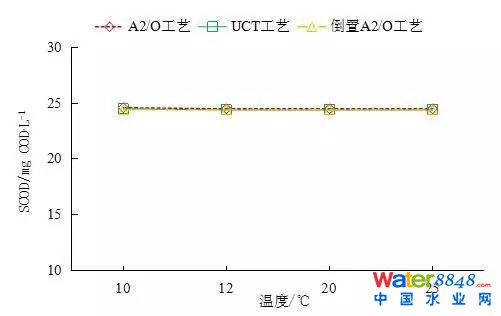

（a） 溶解性COD

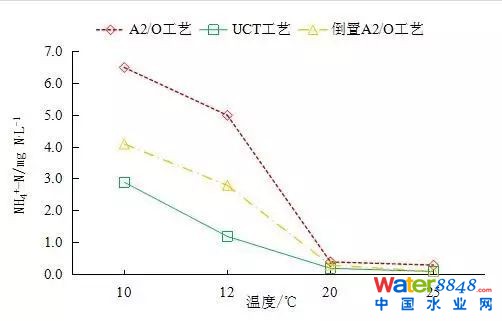

（b） 溶解性NH4+

（c） 溶解性NO3-

（d） TN（含SS）

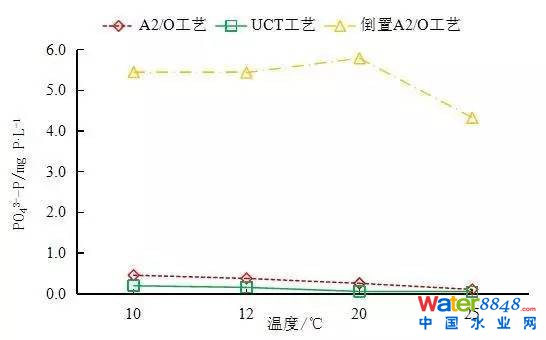

（e） 溶解性PO43-

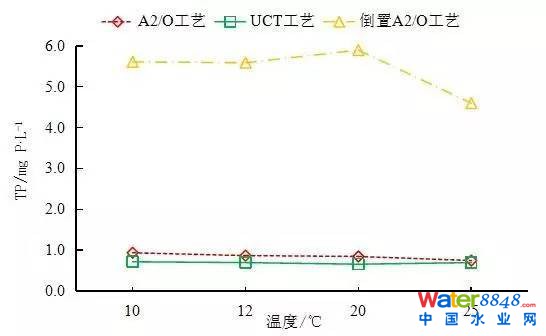

（f） TP（含SS）

圖4 出水模擬計算結果

圖4顯示，各溫度下三種工藝對COD去除幾近一致，出水中溶解性SCOD≤25 mg/L。NH4+-N硝化能力在20 ℃以下時UCT明顯高于A2/O，比倒置A2/O亦好許多。因各工藝反硝化能力受碳源（COD）限制，20 ℃以下時UCT硝化產生的較多的NO3--N不能及時反硝化，以至于比其它兩個工藝高1~3 mg/L。就TN而言，因各工藝SS中所含N成分不盡相同，20 ℃以下時倒置A2/O要比其它兩個工藝低1~2 mg /L。無論溶解性PO43-還是TP，倒置A2/O表現均很差，幾乎不具有生物除磷能力；而UCT在生物除磷方面要?jiǎng)儆贏2/O。

綜上所述，倒置A2/O只具有較強的脫氮能力，在生物除磷方面則無所作為。這是因?yàn)?/span>倒置A2/O完全違背了要將易降解COD（VFAs）首先在厭氧單元用于PAOs/DPB吸收的原則，以至于用反硝化方式幾乎耗盡了VFAs，導致PAOs/DPB無COD可以利用，在系統中難以繁殖。顯然，在同步脫氮除磷方面，倒置A2/O應禁止應用。否則，P無法生物去除。

UCT因避免了回流污泥中NO3-對厭氧單元PAOs/DPB的影響（競爭VFAs），所以，顯示出比A2/O更好的生物除磷能力。此外，因UCT進入缺氧單元實際存在兩個循環（QA+QR），使實際回流比為300%，導致NH4+-N硝化機會較A2/O無形增加100%，所以，UCT的硝化能力好于A2/O。盡管UCT300%的缺氧回流比理論上亦有助于增加反硝化的機會，但因碳源（COD）限制而不能將硝化而來的NO3-及時反硝化。

（a） 出水SS中COD、N含量

（b） 出水SS中P含量

圖5 出水SS中COD、N、P含量

圖5顯示，三種工藝出水SS中的COD和N含量基本相同，差別在于P含量。倒置A2/O出水SS中P含量明顯很低（約占SS總干重2%），直接反映出SS中并不含PAOs/DPB。相反，UCT和A2/O出水SS中P含量高達5%~6%，且UCT要高于A2/O，這說明兩工藝中均存在著相當?shù)腜AOs/DPB，這也是兩工藝具有生物高除磷能力的一個旁證。

2.2

反硝化除磷菌（DPB）除磷貢獻率

反硝化除磷菌（DPB）首先發現于UCT和A2/O工藝之中，這種細菌使用同一碳源即可實現缺氧反硝化吸磷，可以在很大程度上避免以O(shè)2作為唯一電子受體的吸磷現象，不僅節省了脫氮除磷的碳源，亦可節省曝氣量。表3列出了A2/O和UCT系統聚磷菌（PAOs）吸磷總量以及DPB在生物吸磷方面的貢獻率。

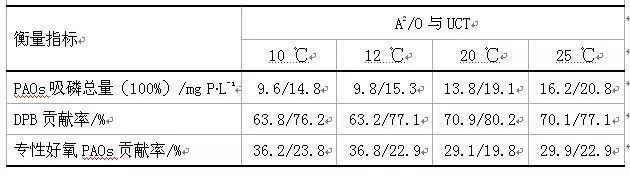

表3 反硝化除磷貢獻率統計表

表3顯示，A2/O工藝中PAOs在缺氧以及好氧單元吸磷總量較UCT低22%~35%；UCT中PAOs的吸磷作用在20 ℃以下時作用特別明顯（＞30%），應主要?dú)w功于DPB的反硝化除磷現象，低溫時表現尤為突出，20 ℃以下時比A2/O高12%~14%。換句話說，UCT工藝生物除磷在很大程度上均以反硝化除磷為主。從這個意義上說，UCT在同步脫氮除磷方面的性能絕對優于A2/O。

2.3

降低出水SS水質效果模擬

盡管UCT與A2/O具有較好的同步脫氮除磷能力，但限于出水較高的SS濃度（10 mg /L），其出水TP濃度距離一級A標準仍然具有一定距離。因此，整體提高出水水質（進一步降低N、P濃度）的技術措施是降低出水中SS的濃度，這也是MBR工藝運用而生的主要理由。其實，設計和運行良好的傳統二沉池完全可以達到與MBR膜分離幾近一致的分離SS（≤ 5 mg/L）的效果。即使傳統二沉池難以勝任將SS降至≤5 mg/L，后接簡單砂濾即可奏效，況且目前還出現了高效沉淀設備。在上述模擬基礎上，只需設定出水SS=5 mg/L，其它任何參數保持不變。進一步模擬結果見圖6。

（a） 溶解性COD

（b）溶解性NH4+

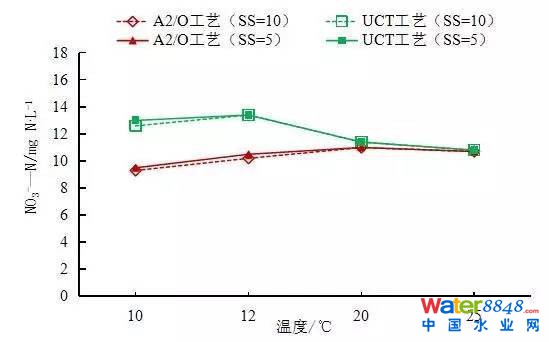

（c） 溶解性NO3-

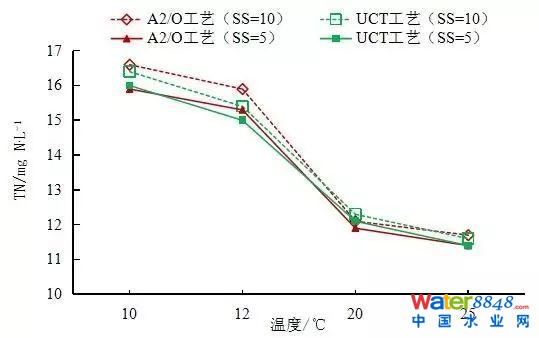

（d） TN（含SS）

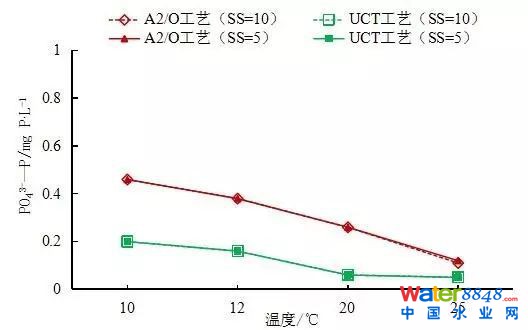

（e） 溶解性PO43-

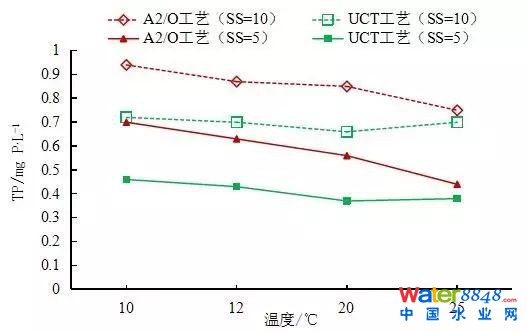

（f） TP（含SS）

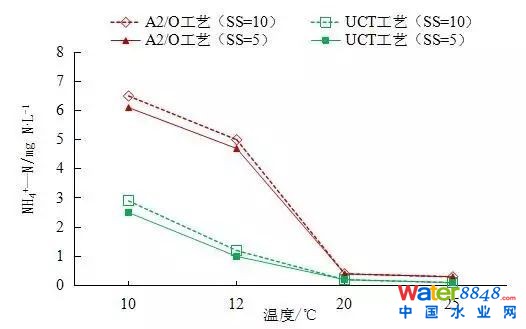

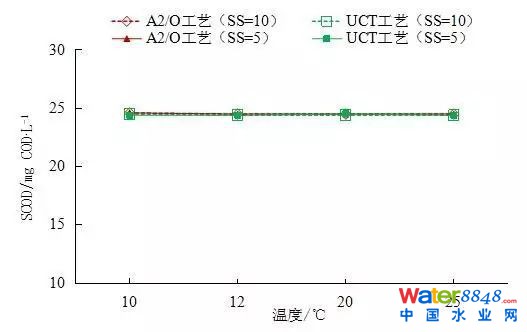

圖6 不同出水SS下模擬結果

圖6顯示，降低出水SS后水質效果主要體現在出水TP上，效果非常明顯，特別針對UCT，使出水TP從＞0.5 mg /L降至＜0.5 mg /L，已滿足一級A排放標準（A2/O仍難以達標�。�。這是因?yàn)閁CT中PAOs/DPB含量多，SS中的P含量也就相應較高（5%~6%），因此降低出水SS對降低TP也就至關重要。其它出水指標（沒有變化或略有變化，主要受出水SS降低后回流污泥濃度有所提高影響（MLSS濃度升高約100 mg/L）。

3

UCT工藝優化效果模擬

上述模擬結果顯示，UCT較A2/O工藝在脫氮上好一些，并在除磷方面好很多。然而，就特定模擬進水水質而言，即使UCT工藝也僅僅是滿足國家一級A排放標準，還不能達到京標B標準（SS=10 mg /L，COD=30 mg/L，TN=15 mg/L，NH4+-N=1.5/2.5 mg/L，TP=0.3 mg/L）、甚至是京標A標準（SS=5 mg/L，COD=20 mg/L，TN=10 mg/L，NH4+-N=1/1.5 mg/L，TP=0.2 mg/L）。對此，可從外加碳源（增加C/P比）或側流磷沉淀（相對提高C/P比）角度解決進水可降解碳源不足的問題。

3.1

外加碳源

在上述模擬的基礎上，保持進水總COD不變，對表2所列COD可降解組分（S_A: 32mg/L→62mg/L，S_F: 72mg/L→82mg/L）適當提高（40 mg/L），并相應減少慢性降解組分（X_S）比例（137mg/L→97mg/L）。

3.2

側流磷沉淀

厭氧上清液側流磷沉淀方式可以將化學除磷宏量效果好、生物除磷微量效果佳的特點有機結合。為此，基于圖2所示UCT工藝，在厭氧池末端增加一上清液側流磷沉淀/分離單元（圖7），取側流比為進水量（Qin）的15%；側流上清液以金屬磷酸鹽形式沉淀，磷去除率設定90%。

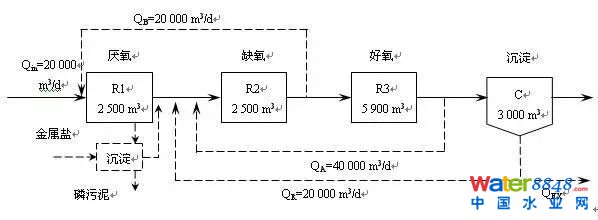

圖7 側流磷沉淀UCT模擬工藝流程

3.3

模擬結果分析

后兩種強化工藝在出水COD上無差別。外加碳源因常規異養菌（OHO）、磷細菌數量增多使硝化受到一些抑制，但因反硝化/反硝化除磷作用增強而致TN下降約 1mg /L。側流磷沉淀在脫氮上作用雖不及外加碳源，但較原始UCT有明顯效果（TN下降約0.5 mg /L）。其實，外加碳源和側流磷沉淀的工藝性能強化作用主要表現在除磷上，兩者均能使出水PO43-大幅下降（＞50%），最終致出水TP下降至0.21~0.33 mg P/L，特別是側流磷沉淀均＜0.3 mg P/L。

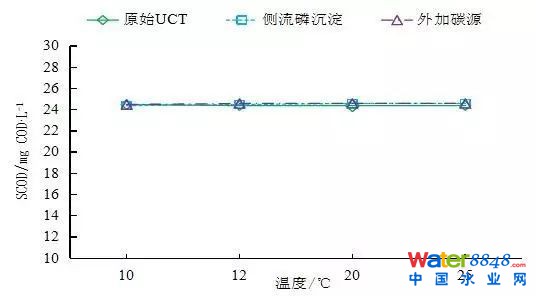

（a） 溶解性COD

（b） 溶解性NH4+

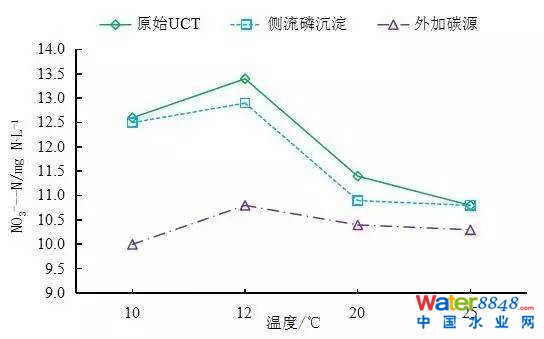

（c） 溶解性NO3-

（d） TN濃度（含SS）

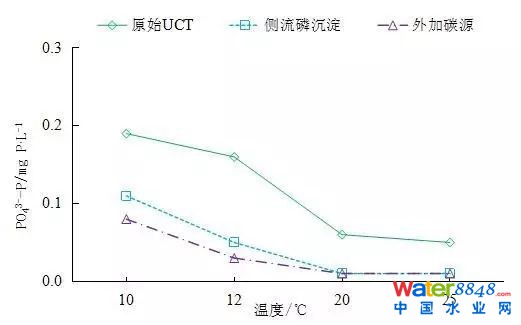

（e） 溶解性PO43-

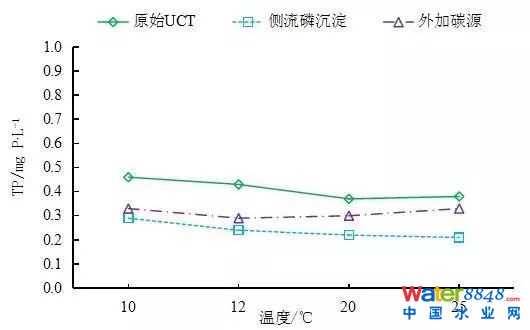

（f） TP濃度（含SS）

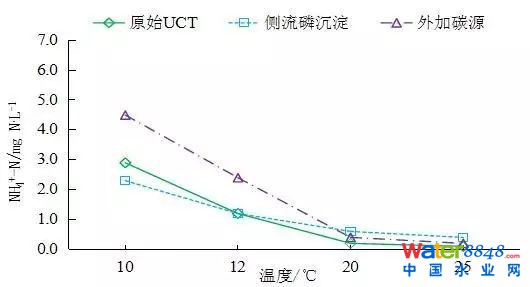

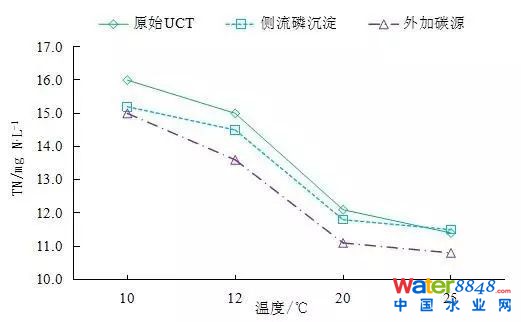

圖8 不同條件UCT工藝出水模擬結果

顯然，UCT外加碳源或側流磷沉淀在增加C/P方面具有異曲同工之處，導致的最終脫氮除磷效果完全可以達到京標B標準。側流磷沉淀使N、P指標已基本接近京標A標準。顯然，進一步降低出水COD和N、P，完全達到京標A標準只需再降一下SS（圖9）即可，簡單砂濾似乎即可奏效。

（a） 出水SS中COD、N含量

（b） 出水SS中P含量

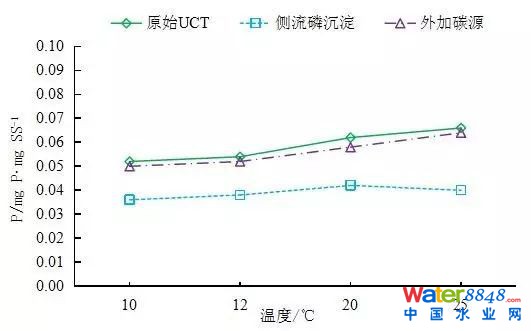

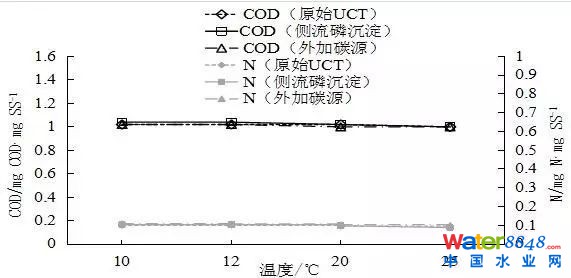

圖9 原始UCT以及變型工藝出水SS中COD、N、P含量

4

結 語

污水處理升級改造是大勢所趨，技術選擇不僅受國標、地標（盡管很大程度上缺乏科學性）制約，更重要的還是工藝決策、設計者缺乏對常規工藝機理的深刻理解，以至于出現很多認識誤區，使本來生物處理便能一并解決的脫氮除磷問題往往通過延長流程的方式，以化學、物理、甚至再加生物的后端形式加以“強化”去除。流程延長導致管理復雜、運行費用攀升等弊端一方面讓運行單位怨聲載道，另一方面，高物耗、能耗、藥耗工藝也背離可持續的原則。

相同進水水質、工藝設計參數下的數學模擬結果顯示，UCT在脫氮上較A2/O工藝要稍好一些，但在除磷方面優勢明顯。針對回流污泥中NO3-可能影響厭氧釋磷的問題，國內試圖以倒置A2/O形式加以解決。但缺氧先行只能以本來應留給磷細菌的VFAs讓常規反硝化“捷足先登”，結果讓磷細菌無“食”可得，不能在系統內生長。通過數學模擬，這一論點得到印證，倒置A2/O系統中幾乎無磷細菌存在，因此，也就難具生物除磷效果。

生物除磷效果越好，出水中溶解性PO43-就越低，而出水SS中因聚磷菌緣故使P含量高（5%~6%）才是制約出水TP達標排放的關鍵。因此，UCT工藝加高效沉淀池或簡單砂濾即可將出水SS降至5 mg/L以下，可能并不需要MBR的助力。

針對進水碳源不足現象，固然可以采取外加碳源方式強化生物脫氮除磷，但采用厭氧單元上清液側流磷沉淀方式具有異曲同工之處，不僅可以回收磷，亦可相對增加C/P值，將化學除磷宏量效果好、生物除磷微量效果佳之特點有機結合，最大程度發揮化學、生物除磷各自優勢。模擬顯示，側流磷沉淀甚至可以使出水TP達到京標A標準，不僅節省了碳源，而且節省大量化學沉淀藥劑。

論文全文將發表在《中國給水排水》雜志上，題目：A2/O工藝用于污水處理廠升級改造的適宜性探討，作者：郝曉地，李天宇，吳遠遠，Mark van Loosdrecht

來源 ：

微信號：CNWW1985

投稿咨詢：022-27835707

廣告咨詢：022-27835639

發行咨詢：022-27835231

投稿郵箱：cnwater@vip.163.com

污水廠提標改造中A2/O工藝應用發展趨勢

原創2016-11-10馬寧，等中國給水排水

導讀

隨著社會經濟發展和環保意識提高，我國城鎮污水處理廠排放標準日益嚴格。在此期間，A2/O工藝因具有出水水質好、結構簡單等特點已在我國大中型污水處理廠及再生水廠得到了廣泛應用。論文闡述了A2/O工藝針對不同的出水水質指標和進水特性對工藝進行階段性提標改造的常用技術手段，包括低碳氮比、低溫等情況下達到一級A排放標準的技術措施，進一步提高再生水回用水質的A2/O-MBR工藝組合及其深度處理方案等。針對現有A2/O及其改進工藝的不足，未來A2/O工藝的主要發展趨勢是基于“能源回收自給”的可持續脫氮除磷，同時存在對氮磷等植物營養物深度去除和內分泌干擾物高效凈化的深度處理技術需求。

作者簡介：馬寧（1983-），男，安徽合肥人，博士研究生學歷，高級工程師，主要研究方向?yàn)樗�污染控制工程�?/span>

1

A2/O工藝的應用與挑戰

據統計，A2/O及以其為基礎的脫氮除磷工藝目前在我國已占據50%以上的市場。截止到2014年1月，北京市已運營的44家萬噸級以上污水處理廠中，共有11家污水處理廠采用了A2/O工藝及其改進型工藝，A2/O工藝的處理規模占北京市年污水處理能力的60.5%，其中有4家為10萬噸級以上的設計運營規模，如高碑店污水處理廠、小紅門污水處理廠、清河污水處理廠等。然而，A2/O工藝自身特點注定了其將面臨硝化菌、反硝化菌和聚磷菌在有機負荷、泥齡以及碳源需求上存在著矛盾和競爭, 因此難以同時實現碳、氮、磷的高效去除，并滿足日益嚴格的排放限值。

2

基于一級B 達標排放的A2/O工藝的難點與主要技術措施

2.1

基于一級B達標排放的A2/O工藝典型問題

污水處理廠從國標GB18918－2002二級排放標準提升為一級B的難度相對較低，采用A2/O工藝需解決的技術問題也較為明確，一般通過對溶解氧（DO）、混合液回流比（RN）、污泥回流比（R）和水力停留時間（HRT）等各參數優化控制即可達到。

2.2

溶解氧（DO）控制

好氧池過高的DO不僅會抑制硝化菌的硝化作用，而且破壞厭氧池和缺氧池的低DO狀態；過低的DO會限制硝化菌的生長率，嚴重影響污水的脫氮效果。缺氧池DO變化可通過抑制硝酸鹽還原酶的合成和活性，影響反硝化過程。早期研究者對A2/O工藝各階段DO的控制總結得出：好氧池DO控制在2.0mg/L左右、缺氧池DO在0.2~0.5mg/L、厭氧池DO在0.2mg/L以內為宜

2.3

混合液回流比（RN）和污泥回流比（R）的影響與選擇

選擇合適的混合液回流比（RN）和污泥回流比（R）對污水脫氮效果至關重要。RN過大時需要高功率的回流泵，增加能耗。反之，當RN較小時，脫氮效率降低。R過小時，厭氧池污泥負荷增加，將影響各段的生化反應效率；R過大則抑制聚磷菌釋放磷的效果，降低總磷去除率。李明等人通過對A2/O工藝的研究對比得出，一般R=50%~100%，最低不可低于40%；李銀波等人采用A2/O脫氮除磷工藝中試試驗表明，RN為200%時系統處理效果最佳。

2.4

水力停留時間（HRT）的影響與設定

一般來說，延長HRT時間有利于提高COD去除效果，但對于厭氧池，過長的HRT容易產生污泥膨脹，過短水流速度較大，易導致活性污泥流失；相對于好氧池，過長的HRT則使SRT縮短，影響污泥釋磷效果，增加污泥排放量；較短的HRT使污水中硝化過程不充分，不利于脫氮。李永峰等與林琳等人研究結果對比表明，HRT對TN、TP和NH3-N的去除率影響較大，對COD去除率影響相對較��；HRT控制在5~8h時，系統整體功能性較好。

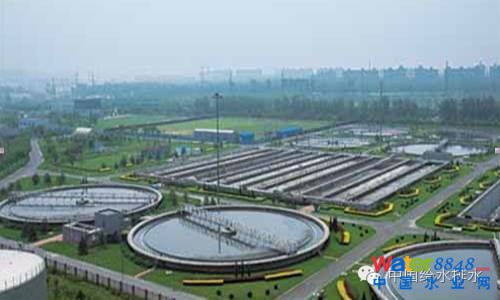

北京小紅門污水廠處理廠

麋鹿苑里濕地的水源來自于小紅門污水處理廠

3

針對一級A達標排放的A2/O工藝的難點與主要技術措施

3.1

針對一級A 達標排放的A2/O工藝難點

出水水質進一步從一級B標準提標至一級A標準回用時，COD、TN、氨氮和TP要求均有所提高。在合理C/N比以及非低溫環境下，通常采用A2/O工藝進行優化調試能夠達到一級A標準要求；但對于C/N比較低或低溫環境等不可控問題，僅通過簡單工藝調試很難達到一級A水質要求。

3.2

低C/N比問題及其技術措施

根據住建部“全國城鎮污水處理信息系統”數據顯示，我國大部分城鎮都面臨著C/N比偏低的現象，多數城市污水中C/N比在3~4之間。在采用A2/O工藝處理低C/N值污水時，一般脫氮除磷效率不高，因此較難達到一級A標準。目前常用的解決措施主要從外加碳源和內碳源兩方面著手。

①投加碳源：這是一種能夠快速有效提高C/N值的最簡單辦法。為反硝化過程提供足夠的碳源（如甲醇、葡萄糖、乙酸鈉等）能夠有效地提高脫氮效率，但長期投入顯然增加污水處理成本。

②投加垃圾滲濾液：陳杰明等人對重慶市某大型污水廠投加垃圾滲濾液補充碳源方法進行了研究，當垃圾濾液的投配率為0.1%時，活性污泥不會受到垃圾濾液的毒性干擾，同時可為系統增加約15%的碳源，一方面可以解決垃圾濾料的排放問題，另一方面投入成本低，是一種較經濟實用的借鑒。

③增設單元：池年平等人通過在傳統A2/O工藝前端增設預缺氧池形成A-A2/O（缺氧—厭氧—缺氧—好氧）工藝得出相較于A2/O工藝脫氮除磷效果有顯著的提升；A-A2/O工藝脫氮主要在預缺氧池和缺氧池完成，且兩者脫氮量相當，厭氧池則可專注于除磷，是一種克服低C/N比的有效方法。例如，東莞市華駿污水處理廠（5萬噸/日）采用A-A2/O工藝，將來自二沉池的回流污泥和10%左右的進水進入反硝化池，消除硝態氮對厭氧池釋放磷的不利影響，強化了除磷脫氮效果，出水基本達到一級A標準限值。

④工藝優化：將傳統A2/O工藝中厭氧池與缺氧池順序調換可形成倒置A2/O工藝，通過對倒置A2/O研究，黃理輝、張杰等人發現缺氧段之前能夠優先得到碳源，單位容積反硝化能力增強，反硝化效果能夠得到有效地保證；同時，回流污泥經過完整的吸磷和釋磷過程，除磷效果也較好。廣東省佛山市某污水處理廠（20萬噸/日）和寧夏石嘴山市第一污水處理廠（6萬噸/日）等均采用倒置A2/O工藝對原有工藝進行升級改造和調試，保證了厭氧池的厭氧狀態，強化了脫氮除磷效果，確保了出水滿足國標一級A排放標準。

⑤分段進水：通過分段進水的形式可有效強化系統對原水中碳源的利用，提高對污染物的去除能力。青島城陽污水處理廠（5萬噸/日）通過分段進水的方式提高系統對原水中碳源的利用率，強化了脫氮除磷能力，并成為中國環保產業協會評出的城市污水處理達一級A標準的示范工程。改良后的生物池出水水質達到一級A 標準基礎上，每天可節省電耗約672 kW·h。

3.3

低溫問題及其解決措施

目前，低溫低碳是我國大部分污水處理廠面臨的最棘手的問題。溫度對微生物細胞的繁殖、生物種群的組成、活性污泥的絮凝性能、曝氣池對氧的利用效率以及水的粘度等都有較大的影響。低溫顯著降低硝化菌和反硝化菌的活性，嚴重影響脫氮除磷效果。

針對低溫問題，倒置A2/O工藝也可作為緩解手段之一。張智等人]對重慶市雞冠石污水處理廠的倒置A2/O工藝在低溫脫氮除磷效果不穩定的問題進行了研究，表明低溫條件下將污泥濃度提高到5500~6000mg/L、好氧池DO控制在1.2mg/L左右時，出水能夠達到國標一級A標準。

A2/O-BAF是目前克服低碳氮比下的低溫問題最常用工藝之一。通過后置BAF工藝，王建華等人得出A2/O-BAF工藝在低溫條件下脫氮除磷能夠同時取得良好的效果，不僅出水達到國家一級A標準，而且A2/O段活性污泥的平均SVI 為85.4mL/g，具有良好的沉降性。蕭縣城北污水處理廠（5萬噸/日）于2015年采用水解酸化-A2/O-BAF工藝處理市政污水，強化了脫氮除磷效果，出水滿足國標一級A排放標準。

蕭縣城北污水處理廠

4

針對地表水IV類回用要求的A2/O工藝的典型問題及主要技術措施

4.1

基于地表水IV類回用要求的A2/O工藝面臨的挑戰

為實現水體污染物減排目標、提高水資源循環利用率、改善河湖水環境質量及恢復水體功能，我國部分典型缺水城市（如北京市）已率先在國標基礎上進一步提高對污水排放標準，將排放標準提升至北京市地方標準DB 11/809-2012（接近地表水IV類）。該標準在COD、TN、氨氮和TP等指標更加嚴格，這對于大部分現有污水處理廠來說，僅通過簡單的工藝調整很難達到排放要求。

4.2

對于地表水IV類及以上回用要求的A2/O工藝采取的主要措施

一般來說，將污水通過A2/O工藝處理至地表水IV類回用要求時，不僅要具有較高的脫氮除磷水平，還要求具有很高的有機污染物去除性能。在進水滿足要求基礎上，可采取的總體策略是：一方面，采用現有的二級強化，特別是新型生化強化工藝，盡可能提高二級處理段的脫氮除磷能力；另一方面，需引入深度處理工藝，尤其是以膜技術及其組合工藝為代表的深度回用水處理工藝，可將二級處理出水處理至地表水IV類或以上水質。

①A2/O-MBR及其改進工藝

雖然A2/O工藝具有良好的脫氮除磷效果，但其脫氮效率很難進一步提高。為此，Adam等一批學者提出了將A2/O與MBR相結合（A2/O-MBR工藝）的污水處理方式，不僅出水水質效果好、污染物指標去除率高，而且實現了HRT與SRT之間相互獨立，很好地解決了傳統活性污泥法同步脫氮除磷時兩者所需污泥齡不同的矛盾，不足是膜污染將導致維護運行成本也相應提高。為積極響應北京市政府“污水治理三年行動方案”（2013-2015年），北京市肖家河污水處理廠（8萬噸/日）由A2/O升級改造至A2/O-MBR工藝，改造后出水水質由國標一級A標準提高到北京市地標B標準，主要指標滿足地表IV類水體標準。在升級改造過程中，該廠表現出諸多亮點，如占地面積小、污水處理無間斷、擴建不擴地、節能型MBR技術、紫外加臭氧氧化技術等。

為提高A2/O工藝的脫氮除磷能力，可在一級A提標改造的基礎上進一步形成倒置A2/O-MBR和A2/O-A-MBR等組合工藝。張健君等人對倒置A2/O-MBR中試表明，該系統具有高效的生物除磷效果，主要由于倒置A2/O段理想的釋磷環境和MBR段膜分離對膠體形態磷的截留作用；董良飛等在A2/O基礎上開展了A2/O-A-MBR工藝處理低碳源城市污水的中試研究，經過60天的調試運行，出水已基本達到地表水IV類的回用要求，進一步提高了脫氮除磷的水平。

②A2/O-MBR+膜分離工藝

在A2/O-MBR組合工藝及其改進工藝的基礎上，進一步引入膜分離單元作為再生回用的三級處理單元，可以實現污水資源化高效回用。根據深度處理膜單元自身的特點，可將二級處理出水處理至地表水IV類或以上水質。北京市翠湖再生水廠（1.3萬噸/日）在傳統A2/O工藝基礎上增加前置或后置缺氧池，并與MBR相結合，已使得水質可以達到出水達到地表水IV類標準；進一步將其中的0.7萬噸/日的MBR出水采用超低壓反滲透（DFRO）膜處理，出水水質標準提升至滿足國標（GB3838-2002）的地表水Ⅲ類標準，可回灌地下水或用于工業循環用水，同時亦滿足翠湖國家濕地公園補水需求。

③A2/O-MBR+人工濕地工藝

對于氮磷等部分指標偶爾超標的A2/O-MBR工藝，可后續采用潛流人工濕地，發揮植物根系吸收和富氧作用、基質填料截留及微生物的分解作用，進一步去除氮磷等植物營養物，可有效保障A2/O-MBR工藝出水達到地表水IV類限值。

北京翠湖再生水廠

4.3

基于再生水廠提標改造A2/O工藝未來發展趨勢

截止目前，A2/O及其改進工藝已在我國的大中型污水處理廠中廣泛應用并對生態環境保護產生了積極的作用。然而，我國的污水處理工藝首要目標是“去除污染物”而不是“回收能源”，造成了A2/O工藝和國內其他污水處理工藝類似，在實際應用中仍然表現出能耗高、能源自給率低和出水需深度處理等特點。隨著污水處理廠的進一步發展，以實現“工藝能耗最小化”、“消化產能最大化”和“能源回收自給最大化”的可持續脫氮除磷將是A2/O工藝未來發展的主要趨勢。這就要求未來污水處理廠除了做好節能降耗優化和水資源可持續循環利用以外，還需要集中消化水解污泥、最大程度回收有用資源和提高污水處理廠能源自給率，甚至包括在有適度外源有機廢物協同處理的情況下，盡可能做到能源零能耗。

在生態友好性方面，未來污水處理廠應具有感官舒適、建筑和諧、環境互通、環境友好等方面的特征。然而，現有工藝在污水資源化利用進程中仍然難以在實際運行中實現對氮磷等植物營養物的深度去除需求和對環境眾多內分泌干擾物的高效凈化功能，攻關研發針對此類需求的前瞻性工藝將可能是提高污水處理廠出水生態友好性的主要發展方向。

5

總結與展望

①針對不同排放水質指標和不同污水特性的污水處理廠升級改造，A2/O工藝出水水質穩定、脫氮除磷效果好、COD去除率高，一般能達到國標一級B或者一級A排放要求，是目前大中型污水處理廠應用最廣泛的污水處理工藝。

②A2/O工藝難以通過簡單的系統優化達到出水水質接近國標地表水IV類限值標準，A2/O-MBR組合工藝則以其獨特的優勢在此需求上具有良好的實際工程效果，因此將在污水處理廠改造過程中具有較好的推廣潛勢。

③A2/O-MBR工藝在提標改造中具有出水水質效果好、升級改造容易等諸多優勢，但同時也存在著一些需注意的問題（如維護要求嚴、運行成本高等），因而存在后續改進完善的空間。

④A2/O及其改進工藝當前表現出能耗水平高、能源自給率低和出水需深度處理等不足，基于“能源回收自給”的A2/O可持續脫氮除磷、植物營養物深度去除和內分泌干擾物高效凈化等是其未來發展的主要趨勢和方向。

（更詳細內容參見《中國給水排水》第20期：污水處理廠提標改造中A2/O工藝研究進展與應用趨勢，作者：北京市水科學技術研究院流域水環境與生態技術北京市重點實驗室 馬寧、劉操、韓旭、駱虎、楊蘭琴，首都師范大學資源環境與旅游學院 汪浩，北京市排水管理事務中心 侯達)
