沈陽仙女河污水處理廠DCS自動化控制系統工程
來源：互聯網
核心提示：沈陽仙女河污水處理廠城市污水處理DCS控制系統工程項目是沈陽新華控制系統公司與西門子合作項目，污水處理主要采用了采用曝氣生物濾池處理工藝。
一、項目背景
沈陽仙女河污水處理廠城市污水處理DCS控制系統工程項目是沈陽新華控制系統公司與西門子合作項目，污水處理主要采用了采用曝氣生物濾池處理工藝。

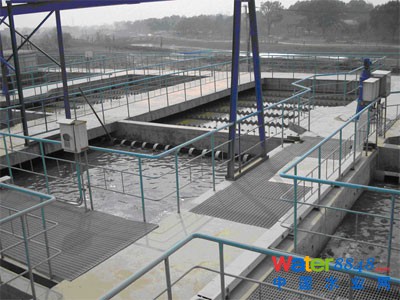

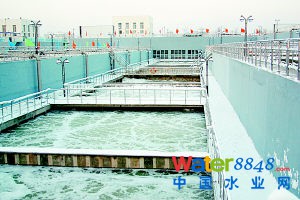

仙女河污水處理廠位于仙女河?xùn)|岸，大二環以南，占地面積約7.6萬平方米，匯水面積為44平方公里。仙女河污水處理廠日處理能力為40萬噸。仙女河污水處理廠采用曝氣生物濾池處理工藝，該工藝具有構筑物結構緊湊，占地面積��；生物處理后不需要二沉池；不需要大量的污泥回流；高速過濾；自動化程度高等優點，污泥處理采用離心脫水技術。該廠建有日處理能力1000噸的中水回用車間，采用石英砂過濾及加氯消毒，可用于綠化、洗車等。
二、項目系統概述
仙女河污水處理廠自控及儀表工程采用交鑰匙總包方式，其中的壓力、流量、液位均采用西門子PI過程儀表。
污水處理DCS控制項目一共包括兩期工程：一期工程自控系統采用SIMATIC PLC及WinCC,實現了先進復雜的曝氣生物濾池處理工藝控制算法，整體結構采用WinCC C/S結構，在污水提升泵房及生物濾池配置了三套控制站，三套控制站采用西門子10/100Mbit/s工業以太網聯接。
二期工程采用PCS7 DCS控制系統，污水處理分散控制系統建立在以下三層網絡結構上：標準以太網、工業以太網和PROFIBUS現場總線。通信網絡分為三級：系統級、控制級、現場級，三層通信分級方式。
仙女河污水處理廠利用Siemens專有技術實現將生產控制系統向管理層的網絡發布系統。同時利用OPC及SDH通訊技術將關鍵的污水水質指標如進出水的流量、pH、COD、SS等指標及全廠的生產過程數據傳輸?shù)郊瘓F(tuán)的數據監控中心進行遠程監控。
三、項目系統評價
該系統規模變換靈活，高效地完成整個污水處理廠的控制、管理，是用于水處理系統理想的DCS系統。該系統在投入運行以來，穩定可靠，在線修改和調試方便，實現了污水處理自動控制的預期效果，創造最佳的經濟效益和社會效益。
