作者：張新
廣州圣騰科技股份有限公司
一、工程概況
某國際家居廣場建成后用途為辦公及商業等，項目總用地面積約6.8萬m2，總建筑面積約29.6萬m2，主要建筑內容包括32棟辦公樓、1棟集中商業樓和商業裙樓等，同時擬配套建設一個占地面積為4000 m2的公交站。
二、雨水回收利用
本項目建筑主要分為辦公塔樓和裙樓，雨水回收利用設計流程為：
2.1屋頂人工濕地系統設計
2.1.1人工濕地概況
人工濕地是由人工建造和控制運行的與沼澤地類似的地面，將污水、污泥有控制的投配到經人工建造的濕地上，污水與污泥在沿一定方向流動的過程中，主要利用土壤、人工介質、植物、微生物的物理、化學、生物三重協同作用，對污水、污泥進行處理的一種技術。其作用機理包括吸附、滯留、過濾、氧化還原、沉淀、微生物分解、轉化、植物遮蔽、殘留物積累、蒸騰水分和養分吸收及各類動物的作用。人工濕地是一個綜合的生態系統，它應用生態系統中物種共生、物質循環再生原理，結構與功能協調原則，在促進廢水中污染物質良性循環的前提下，充分發揮資源的生產潛力，防止環境的再污染，獲得污水處理與資源化的最佳效益。
人工濕地處理系統可以分為以下幾種類型：（1）地表流人工濕地；（2）潛流式人工合成濕地；（3）垂直流潛流式人工濕地；（4）水平流潛流式人工濕地；（5）溝渠型人工濕地。其中，溝渠型濕地主要對雨水等面源污染進行收集處理，通過過濾、吸附、生化達到凈化雨水的目的。是小流域水質治理、保護的有效手段。

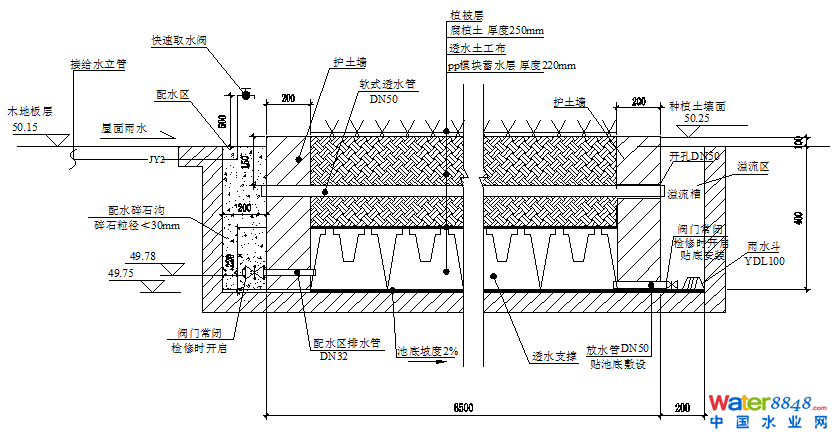

本工程采用屋頂人工濕地，主要用于凈化屋頂雨水，可達到雨水回收凈化，屋面綠化等效果，屋頂人工濕地剖面示意圖如下：
2.1.2人工濕地計算（1#樓為例）
屋面大小為69000×39000mm，為了能達到人員活動區域，設人工濕地6個，每個大小為15000×12000mm。
每個人工濕地水池蓄水量V1為：V1=15×12×0.2=36m3，
則此屋面人工濕地總蓄水量為V=6×V1=216m3
雨水設計徑流總量按照下式計算：
式中W——雨水設計徑流總量（m3）
——雨水徑流系數
——設計降雨厚度
F——匯水面積（hm2）
硬化屋面雨水徑流系數為0.8-0.9，綠化屋面的徑流系數為0.3-0.4；
此項目按照廣州市兩年一遇最大日降雨量106.8mm計算，硬化屋面徑流系數取0.9，綠化屋面徑流系數取0.4。
硬化屋面徑流量W1為：W1=10×0.9×106.8×0.161=154.75m3
綠化屋面徑流量W2為：W2=10×0.4×106.8×0.108=46.13m3
則此屋面總徑流量W=W1+W2=200.88m3
屋面徑流總量W＜人工濕地水池總體積V，滿足水池容積大小。
2.2雨水回用系統設計（1#樓為例）
雨水也是一種水資源，通過雨水的合理收集與回用，可以節約自來水，節約綠化澆灌成本、景觀水景補水成本等，能有效緩解城市水資源緊張局面，還可以補充地下水源，削減城市雨季洪峰流量，有效控制城市雨季地面積水及水體污染，減輕城市排澇排污壓力和旱季缺水壓力，改善城市生態環境。
本項目雨水收集屋面人工濕地溢流水，雨水經人工濕地初步過濾后進入到下層雨水收集池。
本項目雨水回用方向為塔樓外側綠化和裙樓綠化澆灌，1#樓裙樓綠化面積為7824m2，塔樓外側綠化面積約300m2。綠化澆灌用水量按照2L/m2·d，
則總用水量為（7824+300）×2/1000=16.3m3/d
未預見水量取最高日用水量的10％
總最高日用水量為16.3×1.1=17.9m3/d
綠化澆灌按照每天兩次每次1小時計算，則最高日最高時用水量為8.95m3/h
根據國家標準（GB 50400-2006）《建筑與小區雨水利用工程技術規范》，雨水蓄水池的有效容積不小于下墊面降雨的24小時雨水徑流，同時匹配的用水管網需要達到一定的用水量規模，雨水儲水容積應按照實際回用日用水量的3-5天來計算，按照上述計算：雨水儲水池有效容積取80m³。

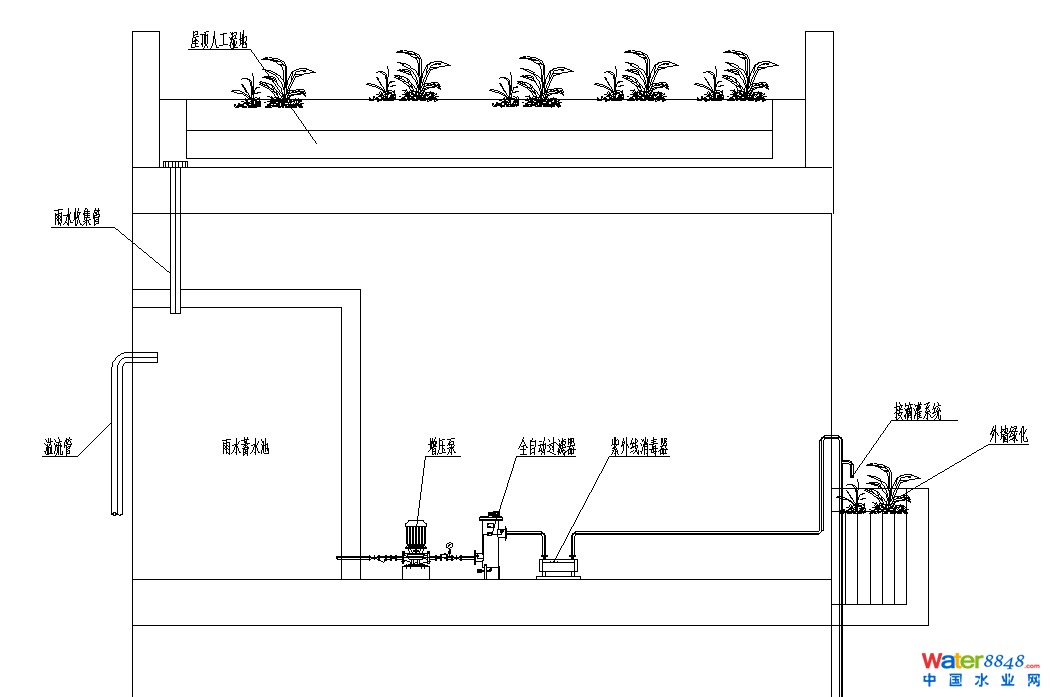

本項目雨水回用流程圖如下：
三、雨水調蓄排放水池設計
雨水調蓄池是一種雨水收集設施，占地面積大，一般可建造于城市廣場、綠地、停車場等公共區域的下方，主要作用是把雨水徑流的高峰流量暫存其內 ,待最大流量下降后再從調蓄池中將雨水慢慢地排出。既能規避雨水洪峰，實現雨水循環利用，又能避免初期雨水對承受水體的污染，還能對排水區域間的排水調度起到積極作用。
3.1雨水調蓄水池的計算
本項目按照10年暴雨強度降雨歷時按20分鐘計算，根據《廣州市中心城區暴雨強度公式（2011）》計算，
暴雨強度為：424.578L/s·ha。本項目綜合徑流系數為0.45
則本項目雨水總流量為Q=1310.64L/s。
設駁接市政口三個，雨水管網管材為HDPE材質，管徑大小為DN700，坡度為0.2%。
則每根管的排量為Q=538.398L/s，流速為1.399m/s。

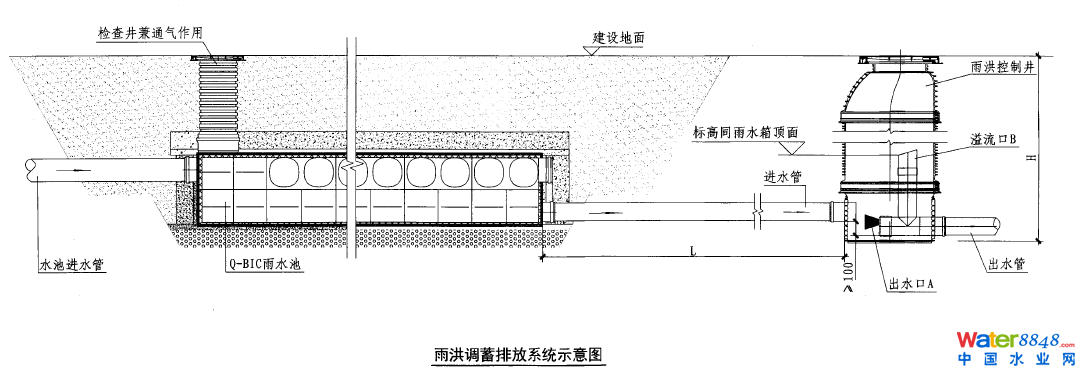

雨水調蓄水池由雨洪控制井進行控制，可按照規范圖集10SS705雨水綜合利用第36頁進行設計。
根據《廣州市建設項目雨水徑流控制辦法》第十條 新建建設工程硬化達1萬平方米以上項目，除城鎮共建道路外，每萬平方米硬化面積應當配建不小于500立方米的雨水調蓄設施。
本項目硬化面積為約3萬平方米，則設雨水調蓄水池容積為1500立方米，分別設置在三個接市政口，分別為500立方米。
根據《廣州市建設項目雨水徑流控制辦法》第十條 雨水調蓄設施可以和生態景觀池塘、循環水池等合并設置、綜合利用，應當具有削減雨水洪峰徑流量功能，并可以在12小時內排放到最低水位，其外排放量不應超過公共排水管道的排水能力。
根據《廣州市建設項目雨水徑流控制辦法》第七條 城鄉規劃行政管理部門在辦理規劃條件時，應當告知建設單位同時按照本辦法的有關規定采取徑流控制措施，使建設后的雨水徑流量不超過建設前的雨水徑流量。
則，本項目建設前為綠地，其徑流系數為0.15，即建設前的雨水排放量為382.36L/s。
設駁接市政口三個，雨水管網管材為HDPE材質，管徑為DN500，坡度為0.2%。
則每根管滿管流的流量為Q2=219.52L/s。
因此，調蓄池高度和流量的關系，遵循動量守恒定律而推導的公式：
其中： Q2： 允許排量：
Cd：為0.62
A：調蓄孔面積
H：水力高度（溢流高度）一般等于儲水池高度減少出水管高度。
即
H=2.25-0.3=1.95m。
因此：
得出A=0.057m2
3.2結論
圣騰雨洪控制井出水口為DN300，坡度為0.003，則允許排量Q1=68.85L/s，流速為0.974m/s，截面積為0.071m2。則需設圣騰雨洪控制井一套。
雨水調蓄水池排空時間為
T＜12滿足《廣州市建設項目雨水徑流控制辦法》第十條規定。
四、結語
在國家及當?shù)卣倪@種法規及相關政策的要求下，適應當前建筑及小區的節能減排的要求和發展趨勢，并結合雨水綜合利用的系統，已經成為未來建筑的發展趨勢。
本工程建成后，將處理后的雨水引入綠化、環境衛生、景觀補水等工程后，建成節水生態設施。不但節省了水資源，也體現了生態、環保，自然的理念。據有較高的環境效益。
雨水利用的場地開發遵循低影響開發（LID）原則，合理利用場地空間設置綠色雨水基礎設施（GSI）。綠色雨水基礎設施（GSI）是一種由諸如林蔭街道、濕地、公園、林地、自然植被區等開放空間和自然區域組成的相互聯系的網絡。能夠以自然的方式控制城市雨水徑流、減少城市洪澇災害、控制徑流污染、保護水環境。
GSI典型措施有：雨水花園(生物滯留)、屋頂綠化、植被淺溝、滲排一體化系統、地面滲透設施、雨水貯留設施，雨水濕地、景觀水體等多功能調蓄設施等。組合應用這些措施可實現削減徑流系數、調蓄利用雨水資源、滯留調節徑流峰值、控制徑流水質、降低管道的溢流排水量和溢流頻率、安全輸送、河道保護、營造生態化景觀等多種功能。綠色雨水基礎設施除有效控制雨水徑流外，還有助于凈化空氣、減少能源需求、緩解城市熱島效應、增強固碳作用、土地增值、節約投資、降低設施運行費用，提供具有美學和生態功能的自然景觀和宜居環境。
參考文獻
[1] 《建筑給水排水設計規范》 GB50015-2003(2009版)
[2] 《建筑與小區雨水利用工程技術規范》（GB50400-2006）
[3] 《室外給水設計規范》 GB 50013-2006
[4] 《室外排水設計規范》 GB 50014-2006（2014版）
[5] 《雨水綜合利用》 10SS705
[6] 《廣州市建設項目雨水徑流控制辦法》廣州市人民政府令第107號
