城市排水管網物聯網技術研究與應用

劉旭輝¹，張金松¹，王榮和²，趙冬泉³

(1.哈爾濱工業大學深圳研究生院，廣東深圳518055；2.清華大學深圳研究生院，廣東深圳518055；3.北京清控人居環境研究院，北京100083)

以深圳市福田保稅區為研究對象，探討了城市排水管網物聯網系統的構建方法和應用前景。首先介紹了排水管網物聯網技術的內涵，并結合排水管網系統特點闡述了排水管網物聯網技術中三個層次的設計方法；其次通過物聯網技術中的后臺主機系統分析功能對排水管網的現狀運行情況和存在問題進行了評估；最后總結了示范區排水管網物聯網系統的構建方法和應用前景。

近幾年，我國多個城市在雨季發生了不同程度的內澇事件。城市內澇的成因較綜合、復雜，既有城市下墊面硬化造成的洪峰提前和匯流量急劇增加，也有城市熱島效應造成的極端氣候頻發；既有排水管道規劃設計重現期偏小，也有管道設計方法的不科學；既有城市建設過程中管道施工質量欠佳，也有管道建成后運營管理手段薄弱。在城市下墊面、氣候變化、既有管道結構及質量等客觀因素?zé)o法改變的城市建成區，只有通過加強管網運營管理手段，才能在一定程度上減少或避免城市內澇的頻繁發生。

目前，對國內大多數排水管網運營企業來講，排水管網的日常運營基本屬于被動和無序組織狀態，大部分城市排水管網資產不清、管網拓撲結構不明、信息化管理手段嚴重落后。改變此種現象的主要技術方法即為大力發展排水管網信息化，有條件的地區可以建立排水管網物聯網系統，通過運行參數的長期監測，輔助應急事件的預警與處置，從而制定科學合理的管網養護方案。

1 排水管網物聯網技術概述

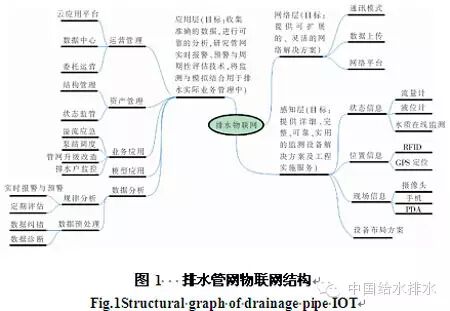

排水管網物聯網主要由感知層、網絡層及應用層組成（見圖1）。從仿生學觀點來看，感知層類似于“感覺器官”，網絡層類似傳遞信息的“神經系統”，應用層就是識別分析和智能控制的“大腦”。

1.1 感知層

感知層主要由位于排水系統各個關鍵節點上的液位、流量、水質、毒性等在線監測儀表以及視頻監控設備組成，利用網絡技術傳輸至應用層，通過識別篩選、建模分析，獲取針對性的實時應用信息，智能化地制定各種運行調控措施。

1.2 網絡層

網絡層是連接感知層和應用層的紐帶。目前的網絡技術包括3G、Zigbee、Wlan、Wimax、UWB、WSN、藍牙和移動通訊等形式，可根據排水系統采集點的分布特點分別采用不同的網絡技術。排水管網數據采集點分布較為分散，采用有線網絡費用較高，無線傳輸較為適宜，如3G、GPRS網絡等；在進行排水管網流量液位監測時，需要實現井下設備與井外中繼器的即時通訊，可采用Zigbee等短距離無線通訊技術。

1.3 應用層

應用層是整個排水管網物聯網的中樞機構，匯聚了排水管理各項業務應用中的公共或可復用的業務處理邏輯，形成標準化的軟件資源。在排水運營管理方面，需要建立數據中心，構建云服務平臺，為管網委托運營提供支持；在排水設施資產管理方面，需要利用GIS對排水管網空間分布及結構數據進行管理，并通過感知層的監測和檢測設備監控排水系統的動態運行規律；通過數據甄別、數理統計與排水管網模型等綜合分析模式的應用，輔助排水系統的業務管理，為排水戶管理、泵站調度、應急處置、設施升級改造等具體業務工作提供支持。

2 示范區物聯網系統構建

福田保稅區內部的雨水管道總長度為33.2 km，共有12個排放口，其中9個排放口雨水進入深圳河，3個排放口雨水進入新洲河，全部為重力自流，無雨水泵站。按照排水管網物聯網系統的層次和結構，結合片區實際情況，本次排水管網物聯網的各層次設計如下：

2.1 感知層——現場監測設備

由于排水管道埋藏于地下，管網數量多、范圍廣，且管道內部水力和水質條件復雜，環境惡劣，排水管網監測通常具有較高的成本和實施風險。因此，在制定排水管網監測方案時必須充分考慮實用性、分散與集中相結合、代表性和可行性等原則。

根據以上原則，本次排水管網物聯網系統的現場監測設備選用管道液位計、河道液位計和雨量計，后期增加管道流量計及水質采樣器。目前，已有的液位計分為智能型和非智能型兩類。智能型傳感器與非智能型傳感器相比，具有數模轉換、上下限報警、設備參數網絡更新等功能。本次研究示范區管道液位計選用SmartWater智能監測液位儀，該儀器采用雙壓力冗余探頭，通過合理搭配，避免測量盲區，提高測量精度，監測頻率為1次/min。另外，可通過云服務管理平臺，根據需要修改和設置報警上下限及設備運行參數。

智能監測液位計安裝地點選擇在檳榔道和桃花路交界處以南的雨水檢查井內，該井地面標高為3.78 m、井底標高為-0.46 m、井深為4.24 m。井上下游為DN1 800雨水管道。另外一個安裝地點在檳榔道和桃花路交界處以南的污水檢查井內，由于本次分析對象為雨水系統，故本文僅對雨水管道液位計數據進行分析。

為了更好地建立排水管網物聯網系統，并對排水水力模型進行校核，本次研究中在保稅區內部安裝了雨量計和河道的液位計。其中雨量計安裝在污水泵站內，為翻斗式，每隔5 min記錄并傳遞一次數據，河道液位計每隔5 min記錄并傳遞一次數據。

通過上述現場在線監測設備的布設，初步構建了福田保稅區排水系統在線監測系統。在此基礎上，根據設備現場運行情況，增加高可靠性設備的監測布點密度，并進一步測試排水流量與水質監測設備的應用，可逐步構建完善、可靠、可長期運行的排水管網在線監測體系。

2.2 網絡層——數據通訊技術

建立低成本、可靠的通訊網絡系統，可將城市排水系統納入實時監控和動態管理，使技術管理人員全面系統地了解排水系統的運行狀況，做出及時有效的管理對策。由于排水管網大多分布于城市道路下，覆蓋面廣，故最適合的數據通訊方式應為無線通訊。以智能監測液位計為例（見圖2），井內的主機和井外的中繼器實行分體式設計,井內主機設備通過低功耗短距通訊與中繼器快速連接，中繼器可通過GPRS網絡將主機記錄的數據傳輸?shù)胶笈_主機系統。為保證中繼器和后臺主機系統及時通訊，現場需選擇最佳的安裝位置，一般中繼器可安裝在距離主機30 m以內的范圍，例如電線桿、樹木上等。通過分體式設計，可以減少井內主機設備的維護周期，并保證主機被淹沒后仍然能進行正常通訊；同時，中繼器的安裝位置較為靈活，可以同時考慮GPRS信號的優良性以及今后現場維護的方便性。

2.3 應用層——后臺主機系統

主機系統一般可設置在排水管理中心，也可設置在云端。排水管理人員通過分析所收集的運行數據，并結合氣象、水文、季節、時間等因素，可以根據一定的數學模型，生成管理策略和全局性的運行參數，實施對整個管網系統網絡的管理工作。如果設置在用戶單位的管理中心，則需配置專用的計算機、相關的數據庫軟件，并需要定時的維護和管理，一定程度上會造成排水管理企業工作量的增加。如果設置在云端服務器，不僅可克服以上問題，而且設備還同時具備全網時間同步、數據永久儲存、數據永久在線快速查詢、數據故障自動恢復等功能。故本次排水管網物聯網系統的后臺主機系統設在云端服務器。

通過以上三個物聯網結構層次的組合，排水管網物聯網系統已經初步建立。用戶可以通過網頁端、手機端微信公眾號、手機端瀏覽器等多種方式在線查詢降雨量、管道液位等數據。并通過對數據的在線分析，判斷排水管網的運行狀況。如利用關鍵節點的監測流量進行圖表和數據的統計分析，可直觀發現監測點上下游排水管道的過載、溢流、淤積和滲漏等問題，并可進行定量化評估；在實際的管網系統管理中，利用物聯網技術還可以對排水管網的偷排、錯接等現象進行分析。

3 分析與討論

3.1 監測液位數據

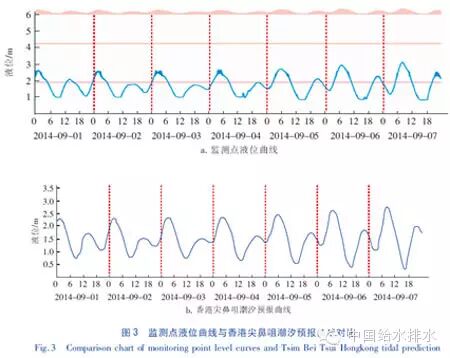

通過對2014年9月1日—9日的液位監測資料和香港尖鼻咀水文站潮汐水位（見圖3）對比，發現兩者的液位變化曲線形狀基本一致。9月1日，監測點的最低液位為0.992 m、黃海高程為0.532 m，最高液位為2.633 m、黃海高程為2.173 m。而香港尖鼻咀的最低液位約為0.7 m，最高液位約為2.38 m，因兩個點之間存在一定的距離，潮水倒流進入雨水管道需要一定的時間，亦存在一定的水面差，但兩個點的最低和最高液位基本接近，相差約0.2 m。這反映出福田保稅區雨水管道受潮位影響較為嚴重，DN1 800的雨水管道平時充滿度皆在50%以上，一天內約有25%以上的時間管道內水深超過管頂標高，管道利用效率較低，暴雨時如果同時發生潮水倒灌，則極易造成管道排水不暢而引起路面積水。

3.2 數據分析

該監測點上游和下游共有30個雨水管道和31個檢查井，雨水管道的長度為974 m，其中DN800的雨水管道為291 m、DN1 500的雨水管道為450 m、DN1 800的雨水管道為233 m。根據9月1日—10日的液位監測數據，最低液位的標高約為0.4 m，最高液位標高約為2.7 m，則可推出最高液位時檳榔道幾乎全部管道為滿水位，地下雨水管網利用效率較低，存在一定功能缺陷。

3.3 模型建立及評估

為了對該段雨水管道的排水能力和設計成果進行評估，需要建立排水水力模型，利用模型的分析功能，對不同潮位、不同降雨強度的情景進行模擬［3］。本次研究利用InfoWorks CS商業模型軟件，通過一系列步驟，最終建立福田保稅區排水管網模型。模型建立完成后，可通過設定不同降雨和潮汐水位情景的結合，利用水力模型的分析功能，分析排水管網系統存在問題、利用效率，并提出優化的設計方案。

除了對現狀排水管網進行評估外，排水管網物聯網技術還實現了管網資產管理、排水戶管理、管網運行狀態監控、報警設置等，大大增加了企業對排水管網的管理效率。

4 結論與建議

隨著監測和通訊技術的發展和進步，物聯網技術應用于排水管網運行管理是可行的。通過示范區排水管網物聯網系統的構建，實現了關鍵點液位的實時監測，結合排水管網水力模型的分析功能，可以對現狀排水管網的運行狀況進行綜合評估，并對下一步管網改造、系統升級提供客觀的數據支撐。

排水管網物聯網技術是行業發展的趨勢，亦是解決排水管網運營管理中存在問題的最先進有效的方法。但由于排水管網覆蓋面廣、流域眾多，現場傳感器安裝等受多方面因素限制，因此需要進一步擴大范圍試點，優化傳感器技術性能，并嘗試研究現場監測數據與模型的基礎應用模式，最終達到“動態監控管網運行情況、及時發現管網風險、科學進行管網調度”的目標。

（本文發表于《中國給水排水》雜志2015年第3期“技術總結”欄目）
