膜生物反應器一般分為三種構型：
• 平板式
• 中空纖維式
• 多管式.
每個構型更適合于特定的應用，所以考慮選擇MBR技術用于特定用途時，膜構型的選擇是非常重要的。
總體而言，平板膜幾乎都是浸沒式膜生物反應器，廣泛應用于工業和市政，以其操作簡便、占地面積小而廣受青睞。
中空纖維膜幾乎也都是浸沒式膜生物反應器，既為工業和市政應用，在大型工程中以其膜曝氣耗能少而受到青睞。
氣提多管式系統往往用于處理小污水流量的工業裝置上，以其結實、操作靈活、易控而受到青睞。氣升式多管系統與平板和中空浸沒式系統相競爭。
多通道式系統
多通道式技術通常是指陶瓷“整體式”膜內的矩形或正方形通道，整體是一個單件材料形成的MC組件。這些組件的使用方式和多管式膜一樣。
膜材料
水進展
應用于膜生物反應器的膜很簡單，就是讓水和溶解性物質通過而固體顆粒物被截留，這就是“選擇性滲透”，其選擇性取決于膜孔徑的大小。膜生物反應器中，孔尺寸的范圍比較小，從微濾（MF）范圍的0.1～0.4μm到粗超濾（UF）的0.02和0.1微米之間。

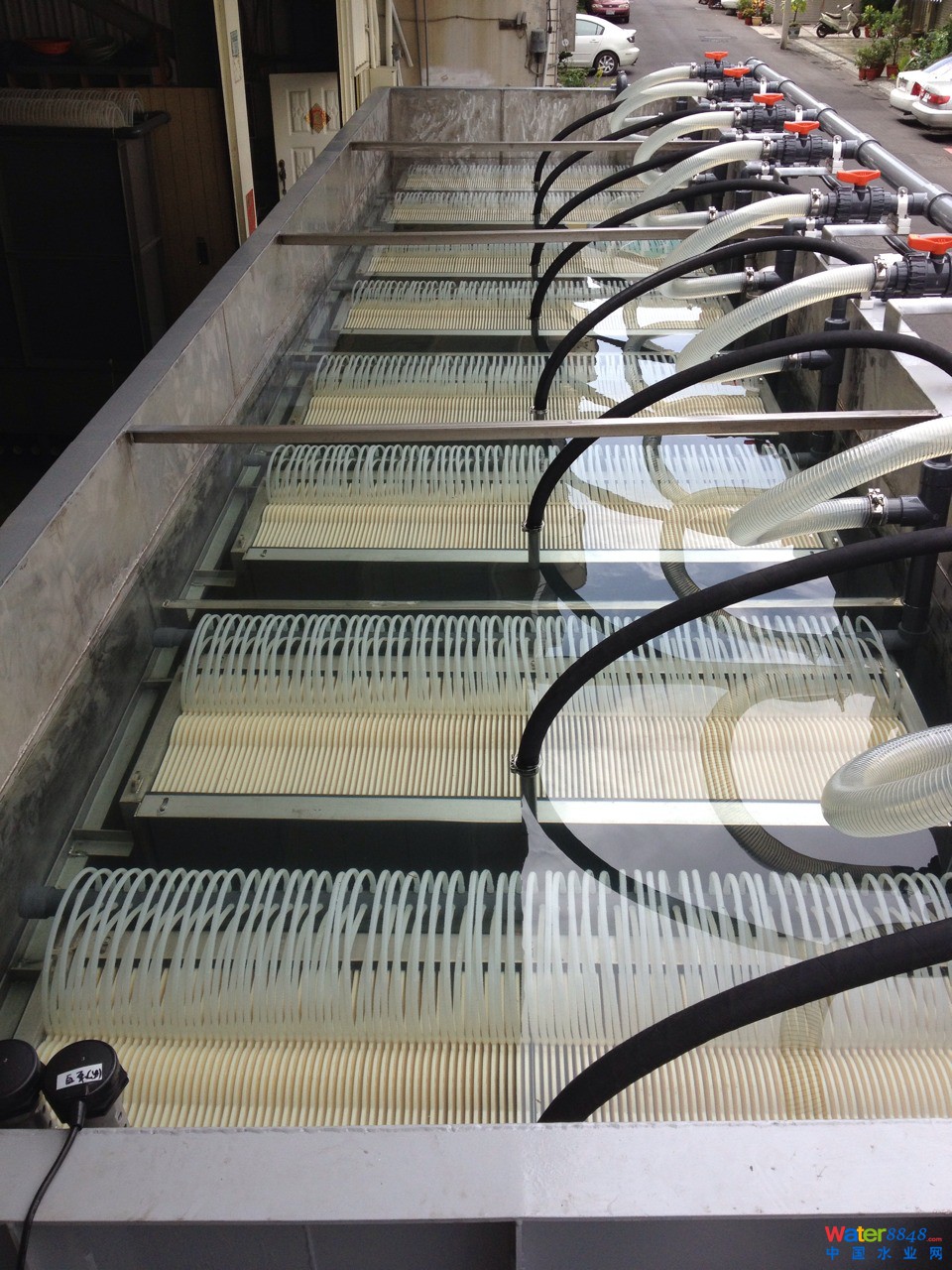

Image courtesy of Ecologix Technology
膜材料主要包括兩類：聚合物和陶瓷。膜材料經過成型加工，達到可以使水通過的要求才具有實用價值。
多種不同聚合物和陶瓷原料均可用于制備膜。通常膜表面的薄層具有選擇透過性，而支撐層空隙更大，膜層較厚，主要作用是提供機械穩定性。
膜通常制成：
• 具有高的表面孔隙率，或膜孔截面積占總膜面積的百分比；
• 具有較窄的孔徑分布，以提供盡可能高透水量和的選擇透過性；
• 具有足夠的機械強度（即具有結構完整性）。
膜材料通常需要對熱和化學腐蝕具有一定的耐受力，如在化學清洗時會出現的極端溫度、pH和（或）高濃度氧化劑等。 理想的膜材料還應具備一定的抗污染能力。
陶瓷與聚合物
陶瓷膜是更健壯的抵抗力方面結垢和化學侵蝕，但仍限于在膜生物反應器技術的特殊應用 – 主要是由于其相對高的成本。陶瓷多通道’巨石’已經發現在使用某些應用，而最近的陶瓷平板的配置已經出臺。不過，商業MBR膜是幾乎所有的聚合物。
以上所提供的MBR膜組件產品的一半是基于聚偏氟乙烯，或PVDF。下一個最常見的材料是聚醚砜（PES）。良好的耐化學性和表面結構的結合意味著，這些高分子材料占據主導地位。
然而，聚烯烴膜（特別是聚乙烯，PE）也可使用。該polyolefenic中空纖維（HF）膜是其中最低的一切MBR膜材料原材料生產成本，由擠壓在受控條件下（或“干法紡絲”），該物質產生裂隙狀氣孔產生的毛孔根本。此狹縫狀的孔結構是從更復雜的熱致相分離（TIPS）方法，聚偏氟乙烯，其產生更經典的偽一維孔隙區分。剩余的材料 – 聚丙烯腈（PAN），聚砜，聚乙烯醇（PVA）和polytetrafluorethane（PTFE） – 是不太常見的。
