項目背景

設備應用項目場地位于廣州某凈水公司二期預處理單元。在技改前，該場地配備了4臺5mm轉鼓細格柵（這些是初建時原有的設備），以及2臺5mm內進流細格柵（這兩臺是2016年新增的）。這些格柵的設計總處理量為30萬m³/d，同時還要處理外加的初期雨水25萬m³/d，峰值總處理量高達64萬m³/d。然而，在實際運行中，進水水量并未達到設計峰值，維持在30萬m³/d左右。同時，污水管網來水中纖維質污染物較多，這對格柵的處理能力提出了挑戰。

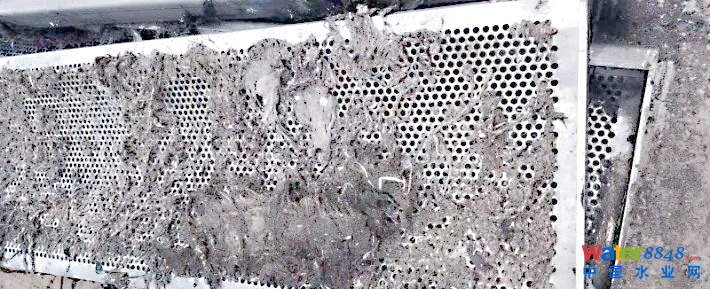

*原格柵網板纖維質污染物積聚

[問題闡述]
由于新建的轉鼓格柵已投入使用多年，其運行過程中逐漸出現了掛絮和積堵等問題。這些問題的存在，導致轉鼓格柵的實際處理能力顯著下降，已經無法滿足該凈水公司二期來水水量的處理要求。

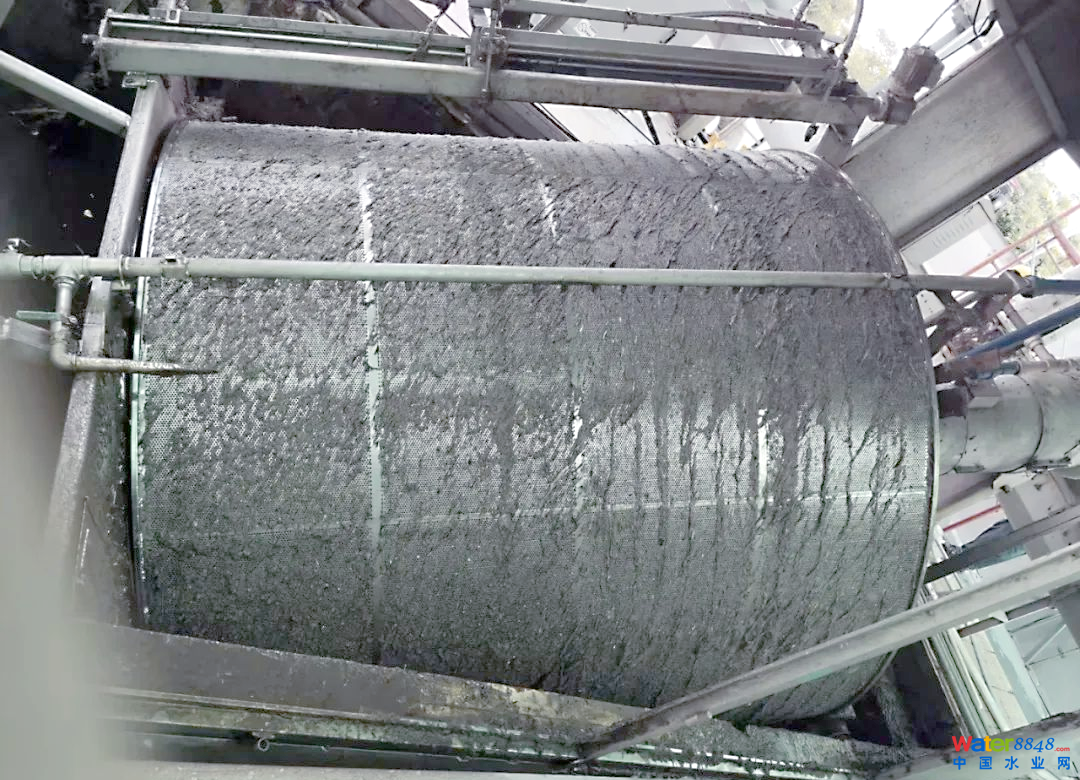

*轉鼓格柵的使用現狀
在2016年進行的技術改造中，新增了2臺內進流格柵。然而，由于當時并未全面考慮進水水質的具體情況，同時設備的沖洗系統設計也存在不足。加之廣州雨季時的高雨量沖擊，自動沖洗防堵塞功能幾乎無法發揮作用。因此，為了維持基本的處理能力，只能依賴人工進行清洗和維護。

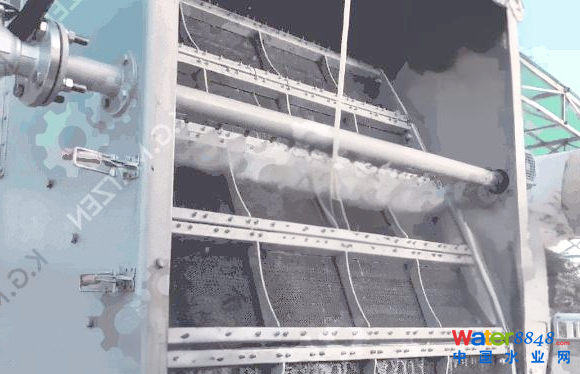

*2016年啟用的內進流格柵運行情況
由于2016年技術改造中選用的內進流格柵沖洗系統失效，導致需要人工頻繁清洗柵板。這不僅影響了設備的正常運行，還增加了維護成本。同時，舊轉鼓格柵配套的沖洗水箱在沖洗水量上受到限制，無法滿足實際需求。針對這些問題，我們進行了深入的分析和改進。

首先，我們根據進水水質和綜合進水量，對沖洗水的設計進行了優化。通過調整沖洗角度、沖洗頭數量和出水孔位置，我們找到了最佳的沖洗頻率。這一改進使得沖洗系統能夠更有效地清除格柵上的雜物，減少了人工清洗的需求。

然而，盡管我們在沖洗系統上取得了進展，但轉鼓格柵的柵前水深問題依然存在。由于凈水廠拒絕改造土建，我們無法增加進水水深來擴大過水面積。這成為了一個難以解決的難題。

在選型方面，我們也面臨挑戰。根據設計要求，單臺格柵的處理能力應達到12萬立方米/日。同時，細格柵渠道的參數也進行了明確規定。但如何在現有條件下滿足這些技術要求，成為了一個需要深入探討的問題。

綜上所述，盡管我們在轉鼓格柵的運行和維護上取得了一些進展，但仍然面臨著不少挑戰。我們需要繼續努力，尋找更有效的解決方案來應對這些問題。

格馬遜超級網板內進流格柵的選用與投入使用情況
在廣州某凈水廠二期預處理單元的改造工程中，我們替換了2臺原有的轉鼓格柵，并保留了4臺格柵（包括2臺轉鼓格柵和2臺內進流格柵）。然而，這些格柵都因網板堵塞問題而無法正常使用。為了解決這一問題，我們引入了格馬遜金屬型超級網板格柵系統。該系統不僅能滿足凈水廠最低30萬立方米/日的進水量處理需求，更在實際進水量遠超單臺設計處理水量12萬立方米/日的情況下，單臺實際運行處理量高達15萬立方米/日。經過一段時間的運行，我們發現格馬遜超級網板內進流格柵在攔污清渣方面表現出色，柵板無需人工清洗，真正實現了設備的自動運行。

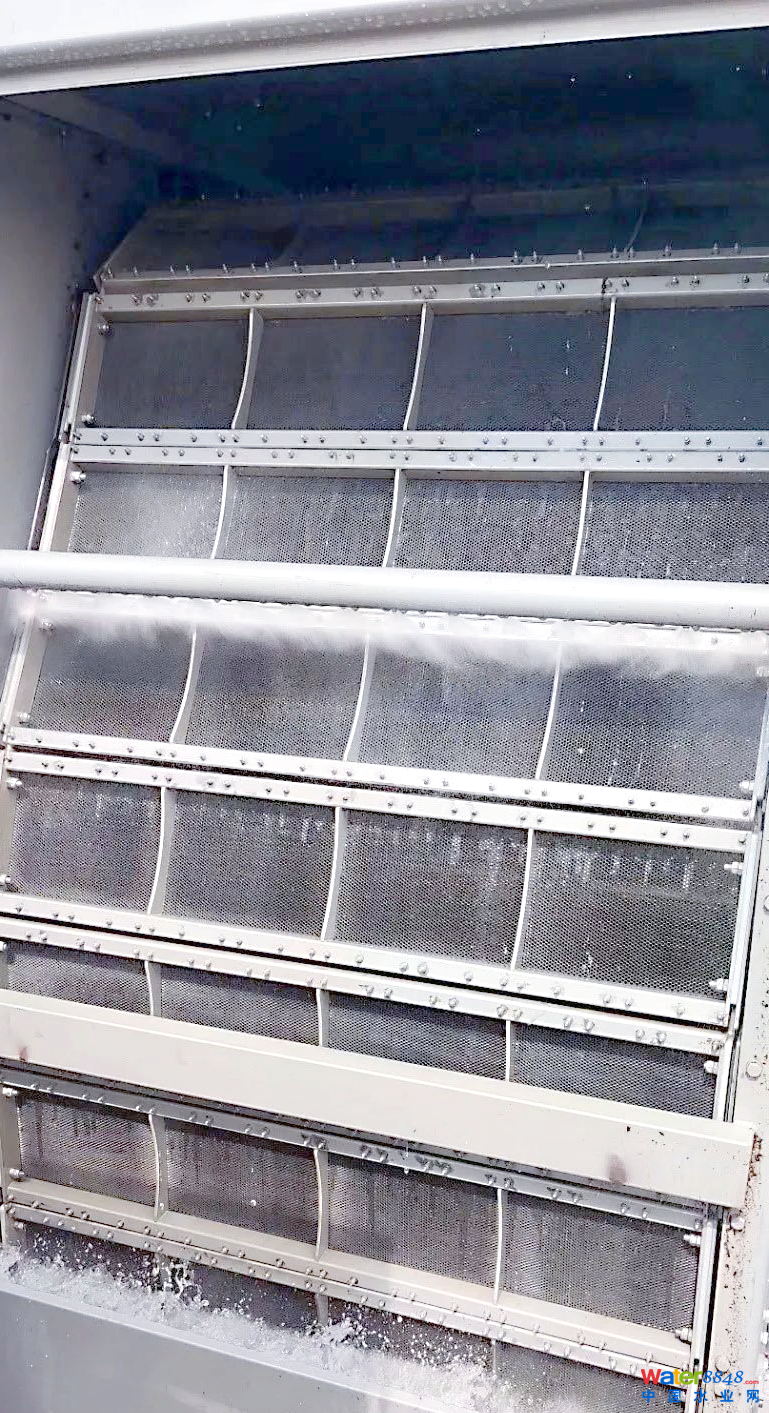

*格馬遜金屬型超級網板內進流格柵的沖洗與運行
在廣州某凈水廠的二期預處理單元，我們升級了2臺格馬遜金屬型超級網板內進流格柵，并在2023年7月投入使用。同時，為了進一步對比，我們在2024年3月又引入了2臺B品牌內進流格柵進行剩余轉鼓格柵的升級改造。B品牌同樣采用了六角形蜂窩狀網板設計，旨在提高開孔率，從而提升單臺處理能力至12萬立方米/日。

至此，廣州某凈水公司二期預處理單元的技改工程已全面完成，共采用了4臺不同類型的內進流格柵：其中2臺為格馬遜金屬型超級網板內進流格柵，自2023年7月開始投入使用；而另外2臺則為B品牌內進流格柵，于2024年3月投入使用。

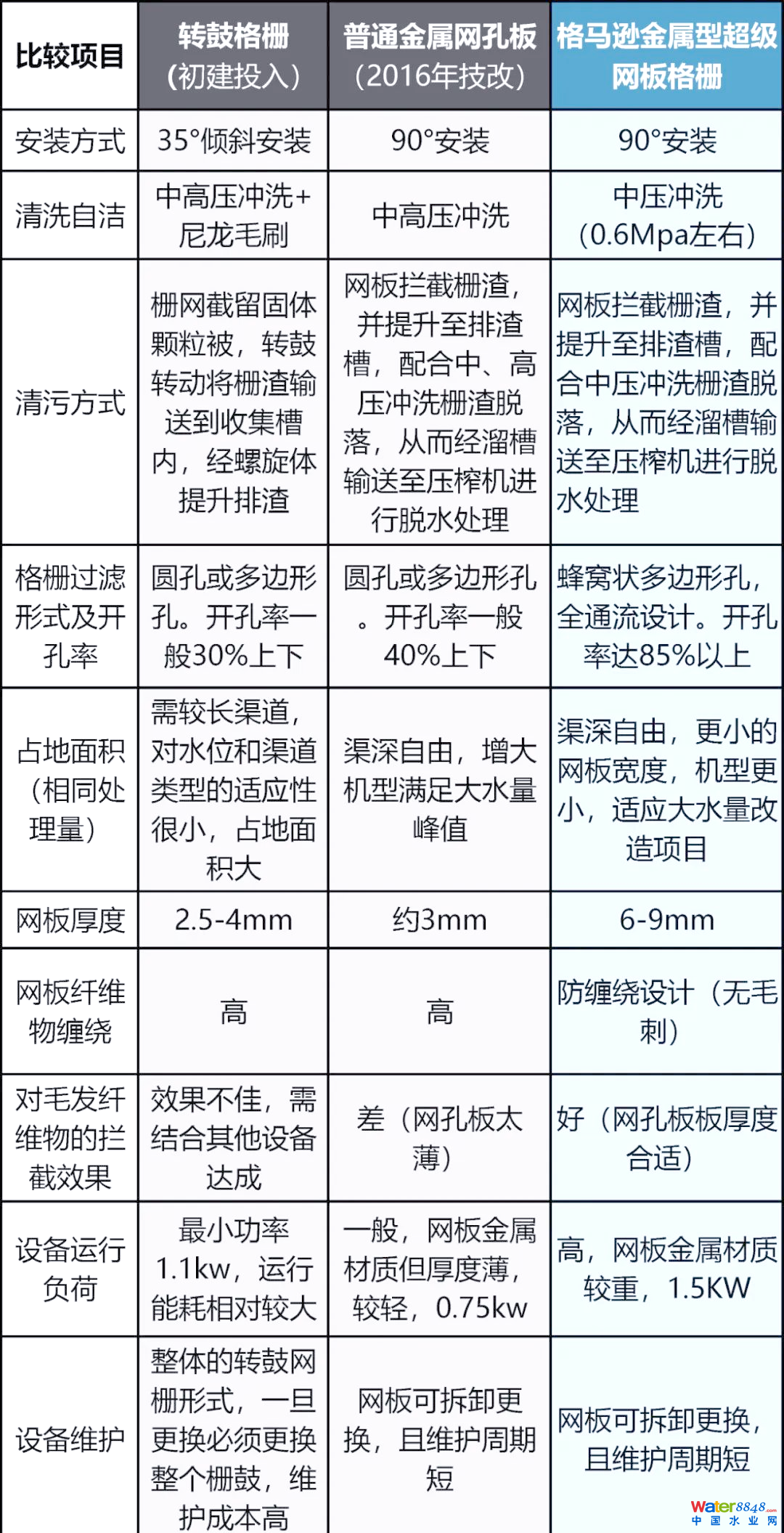

設備安裝尺寸對比

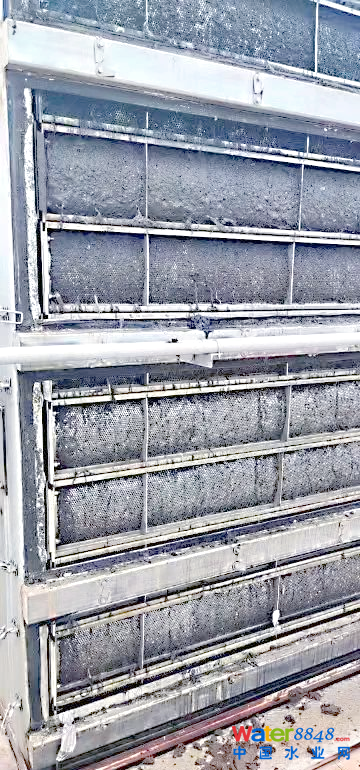

將格馬遜金屬型超級網板格柵與B品牌格柵進行對比，我們發現B品牌格柵的體積增大了約50%，尤其是在格柵寬度方面增加顯著。然而，現場使用過程中，B品牌格柵的網板存在掛渣現象，其沖洗系統對毛發和纖維的處理效果并不徹底。

相比之下，格馬遜金屬型超級網板格柵在本項目中展現出了高達90%的開孔率。這一優勢使得在相同處理能力的情況下，所需的格柵網板數量和柵板寬度得以減少，從而節省了空間。此外，在相同的設備容積下（即柵板寬度和數量保持一致），格馬遜金屬型超級網孔板格柵的處理效率顯著高于同類產品，其處理能力更為強大。

綜上所述，格馬遜超級網板內進流格柵憑借其高開孔率和高過水面積，能夠在轉鼓格柵技改項目中低液位的工況下，顯著提升單臺設備的處理量。同時，在技改項目的設備選型和配套設備設計方面，需要準確評估利舊設備的性能，并為高性能主機預留足夠的余量設計。此外，針對超級網板柵板的過流能力，應專業配置相應的沖洗方案，并根據不同的水質條件進行合理的設計和工程調試。
