一、項目概況

金山湖路位于江蘇省某市北部濱水區的金山湖風景區，區域內自然環境優美，人文景觀豐富，規劃以休閑旅游、低密度居住和商務為主。

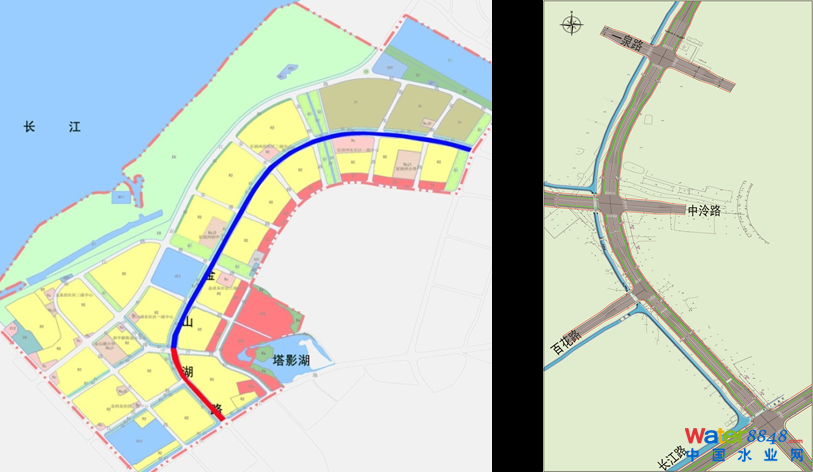

圖 0-1 金山湖路區位和示范段范圍

金山湖路海綿城市建設示范段全長1100m，本案例設計段北起中泠路，南至長江路，全長645m。道路西側紅線外有一條規劃20m寬水系，道路橫斷面形式為：2.0m（人行道）+3.5m（非機動車道）+3.5米（機非分隔綠化帶）+14.0m（機動車道）+3.5m（機非分隔綠化帶）+3.5m（非機動車道）+2.0m（人行道）。

二、設計目標

設計規模滿足某市海綿城市建設目標要求，道路所在金山湖片區達到年徑流總量控制率85%（對應降雨量40.9mm），并滿足5年一遇重現期的道路排水能力要求，在遭遇三十年一遇強降雨時，保證一條車道的積水深度不超過15cm。

三、設計方案

本設計核心思想是通過海綿化生態處理設施的布置，經收集、下滲、過濾、調蓄、排放、溢流的過程管理降雨徑流，體現生態和排水的雙贏。

道路不進行縱向排水管道的敷設和傳統雨水篦的布置，道路東側地塊雨水通過間隔的橫向過路管的形式排入西側水系，路面雨水則通過生態滯留草溝收集和輸排，并且草溝最終溢流出口與橫向過路管相連。生態滯留草溝縱坡順道路縱坡設置，水流方向從道路最高點順坡至最低點的雨水溢流口。

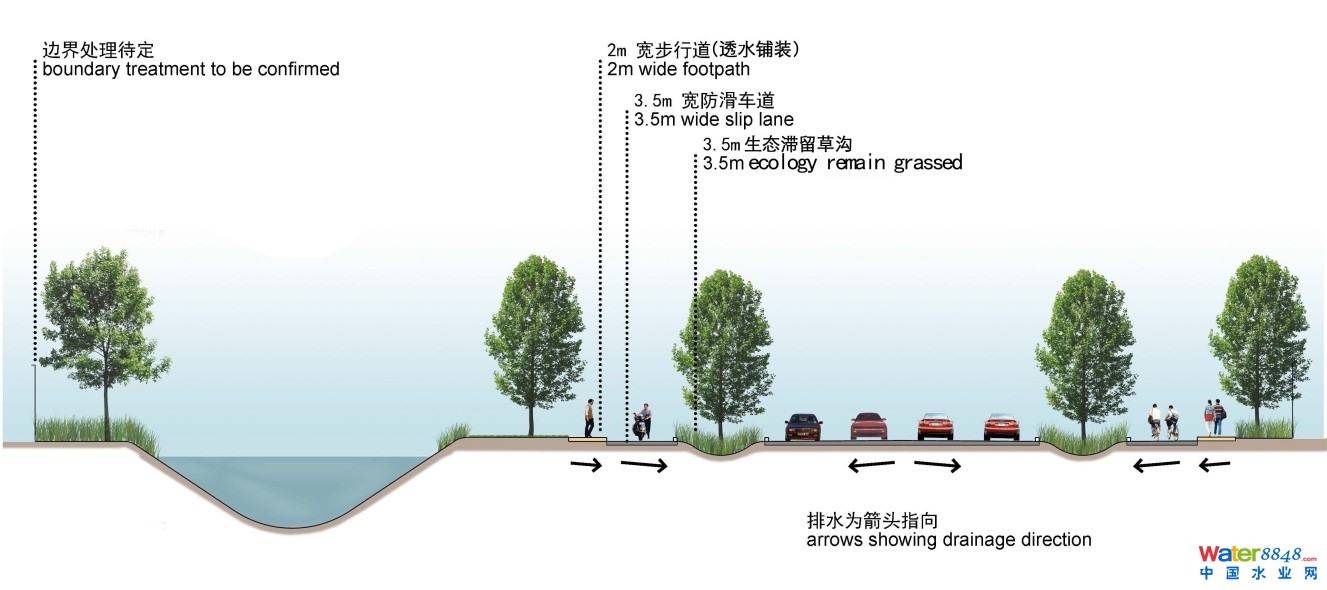

圖 0-2 金山湖路徑流排向示意圖

圖 0-3 金山湖路生態草溝布置示意圖

利用道路側向分隔帶設置3.5m寬生態滯留草溝，并設置人行道透水鋪裝，道路橫坡坡向側分帶內的生態滯留草溝，考慮開口路牙或者平路牙的入流形式。

道路過街管利用原有河道過街涵或按30年一遇標準鋪設過街管。

四、生態處理設施

          （1）生態滯留草溝

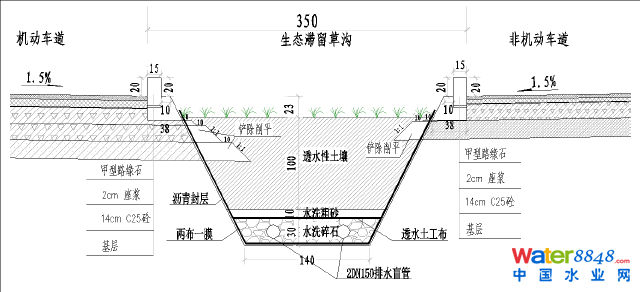

圖 0-4 金山湖路生物滯留草溝斷面大樣

金山湖路生態滯留草溝上寬3.5m，底寬1.4m，結構深度1.55m，在道路兩側側向分隔帶設置，坡度順道路縱坡，全長1140m，有效面積3762m²。生態滯留草溝結構層分為徑流滲排層（即積水層，深度150mm）、透水土壤層（即生物過濾介質和覆蓋層，深度1000mm）、過渡排水層（水洗粗砂+水洗碎石，深度400mm），結構底部設盲管和周邊設防滲膜。

（2）透水砼鋪裝

金山湖路的人行道采用了彩色透水混凝土鋪裝的設計。

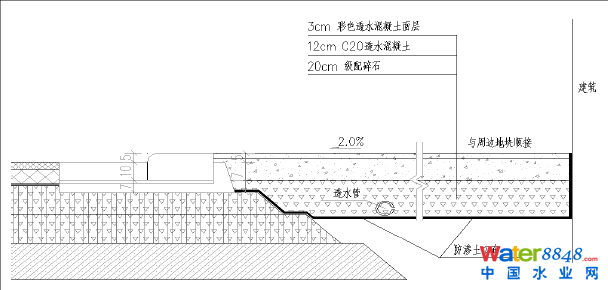

圖 0-5 透水混凝土人行道大樣

（3）溢流雨水口

生態滯留草溝末端設置溢流式雨水口，雨水口入口標高高于透水土壤表面底部15cm。溢流雨水口采用國標圓形檢查井，與過路雨水橫管相連。

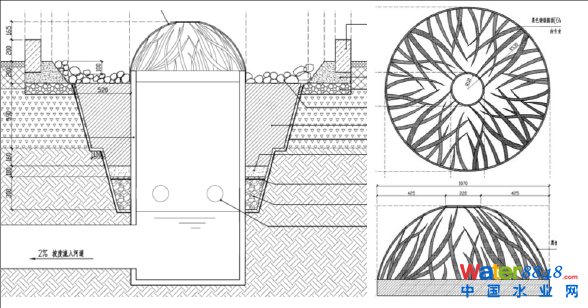

圖 0-6 “凸式”溢流井及井蓋斷面大樣圖

（4）入流設施

金山湖路設計了斷開式路牙作為路面徑流流入生態滯留草溝的通道，采用100cm丁型路緣石（高于路面20cm）和30cm戊型路緣石(與路面齊平)間斷布置的形式，設置于生態滯留草溝的兩側，道路全線布置。

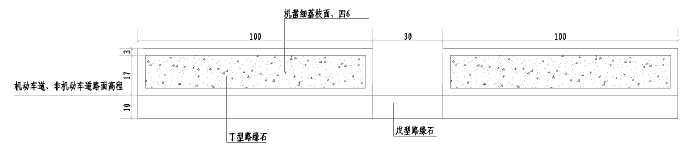

圖 0-7 斷開式路牙大樣圖

五、計算

道路全長645m，紅線寬度32m，道路匯流面積20640m²，其中車行道硬質路面面積14298m²，生態滯留草溝面積3762 m²，人行道透水鋪裝面積2580m²，加權平均計算紅線范圍內雨量徑流系數（φ值）為0.82（生態滯留草溝取1.0，硬質地面取0.85，透水鋪裝取0.4，綠化取0.15）。

生態滯留草溝有效面積3762m²，總深度1.55m，蓄水層0.15m，混合土層1.0m，碎石層0.4m（混合土層空隙率取0.2，碎石層空隙率取0.4）。由于草溝坡降順道路坡度為0.003，蓄水層厚度乘以折扣系數0.5，同時梯形折減系數取0.6，通過采用生態滯留草溝，可控制的雨量體積為：

V=3762×（0.15×0.5+1×0.2+0.4×0.4）×0.6=981.8m³

根據生態樹池采用容積法（V= 10HφF ）反推控制降雨量H，計算道路范圍內通過生態滯留草溝和透水鋪裝的改造實現的降雨量控制為：H=981.8/(10×2.06×0.82)=58.1mm。對應某市年徑流總量控制率指標，達到90.6%控制率要求，超過海綿城市建設要求的85%的控制率。

         六、竣工實景

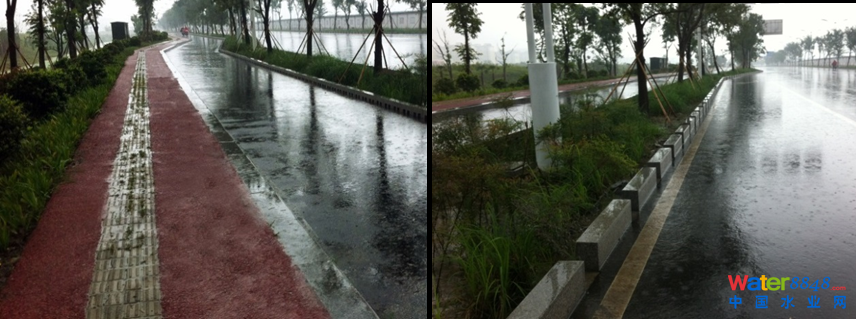

圖 0-8 金山湖路竣工實景圖
