污水處理需要消耗大量能源，約占全球總能源需求的1-3%。市政公用事業的電能消耗中有超過20％用于城市污水廠的運行。如何能夠提高能效？這是每個污水廠都想找到答案的問題。
在循環型經濟理念的引領下，我們看到越來越多的污水廠正從傳統的能耗單元向產能單元轉型。2021年2月23日，國際水協會(IWA)的資源回收工作組（IWA Cluster for Resource Recovery in Water）舉辦了主題為Tapping power of wastewater的全球網絡研討會, 圍繞污水處理的能源回收進行探討。本期微信我們一起來回顧一下來自芬蘭和丹麥的兩個污水廠能量回收案例。Kakolanmäki 污水廠位于芬蘭最古老的城市圖爾庫（Turku）。這是一座地下污水廠，就位于城市中心，于2009年開始投產，處理人口當量為30萬，接收市政污水和部分工業廢水，日平均流量為90000m³。該污水廠為圖爾庫市下面14個市政廳所有，并由圖爾庫地方污水公司運營。
圖. Kakolanmäki位于城市中心地底下 | 圖源: YouTube@Turun seudun puhdistamo Oy
Turku地方污水公司的代表Jarkko Laanti先生給我們介紹了污水廠的工藝情況。Kakolanmäki 污水廠有四條平行處理線，包括了傳統活性污泥法的預處理、初沉池、生物曝氣池、二沉池和砂濾。有機物去除率為99%，除磷率達99%，脫氮率為85%(當?shù)貥?biāo)準只需75%)。2017年的數據顯示一噸水的污水處理費用為0.53歐。
Kakolanmäki 污水廠在能效管理上有多個亮點：建造熱泵站將處理后的污水中的熱能加以利用。當?shù)氐哪茉垂綯URKU ENERGIA用污水來制熱和制冷，制熱功率為40MW，制冷為26MW。這個熱泵站每年的制熱輸出量為200GWh，制冷為20GWh，滿足Turku市14%的供暖需求和100%的制冷需求。每年為圖爾庫市減少80000噸的碳排放量。

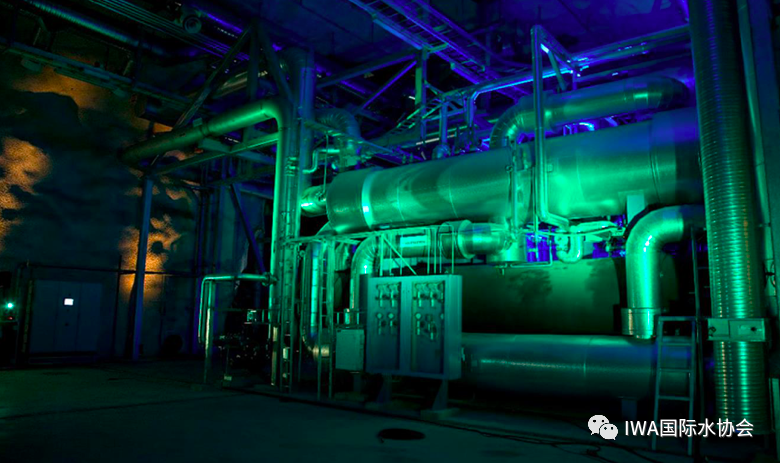

圖. 熱泵設備外觀 | 圖源：Turun seudun puhdistamo Oy污泥厭氧產生物沼氣后提純制作液化天然氣。污水廠將污泥的厭氧消化處理外包給Gasum 公司，后者是芬蘭一家（天然及生物質）氣體專業供應商。生物沼氣站Topinoja Turku歸Gasum公司所有，并由Gasum運營。處理規模為每年75000噸，其中有40000-50000噸來自Kakolanmäki污水廠。沼氣站采用中溫消化工藝，每年可以生產460萬立方米的生物沼氣，相當于30GWh的能源量。沼氣提純后生成的液化天然氣作為公交燃料。
從壓縮機和新風系統中回收余熱，滿足300個家庭的能耗需求。污水廠2020年的統計顯示，污水廠的總能耗為21042MWh，而回收的能量卻多達211415MWh。回收的能量比率已經達到1000%�？梢钥吹剑饕暙I(xiàn)來自熱泵站的熱能回收。看來除了我們熟知的協同消化，熱泵也是幫助污水廠實現能量盈余的強力武器。
除了通過熱電聯產回收能源，他們通過蒸發-氣提回收廢液中的氨氮，還會回收剩余沼渣的營養物堆肥農用。同時他們還在進行生物炭生產的中試測試。BIOFOS是丹麥哥本哈根的污水處理公司，負責Lynetten、Avedøre和Damhusåen三座污水廠，處理污水規模約200萬人口當量。' fill='%23FFFFFF'%3E%3Crect x='249' y='126' width='1' height='1'%3E%3C/rect%3E%3C/g%3E%3C/g%3E%3C/svg%3E)
圖. Lynetten是丹麥最大的污水廠 | 圖源：State of Green
三個污水廠都有污泥消化系統，總厭氧消化能力為60000立方米。其中Lynetten和Avedøre有污泥焚燒設備，其中Lynetten的規模最大，為14492噸/年(2017年數據)。BIOFOS選擇污泥焚燒是處于多個原因的考慮：歷史層面，當?shù)氐奈鬯性S多來自道路、屋頂和管道的鋅、鉛和銅等金屬；運輸層面，避免了污泥的長距離運輸；環境方面，焚燒可以去除微塑料和其他微污染物。圖. 污泥焚燒廠的工藝流程圖 | 圖源：BIOFOS污泥經過消化和焚燒后，可以生成天然氣、地區供暖和電力等再生能源。
圖. BIOFOS的污泥能量回收形式 | 圖源：UrbanDanish
BIOFOS從2014年起就實現能量盈余。最新統計顯示，BIOFOS每年污水處理量為1.2億立方米。處理的能耗為59.5MWh，但售出的能量多達103MWh，能量回收率達173%，
除了通過污泥產能，污水廠本身也有其他提高能效的措施，例如升級曝氣系統，使用微孔曝氣，使曝氣能耗減少約57%。
在Damhusåen污水廠，他們廠區內安裝光伏太陽能板，能覆蓋廠區9%的電耗。
除了改善能耗，BIOFOS在資源回收上也有不少嘗試，據他們的代表Dines Thornberg先生介紹，Avedøre污水廠參加了歐洲的一個POWER-TO-GAS項目BioCat。在該污水廠，他們進行將二氧化碳變成甲烷的測試，進一步提高生物沼氣的利用率。此外，他們正嘗試從灰渣中回收磷，因?yàn)檫@些灰渣含有8-10%的磷。今年春天會有一個中試測試。他們還嘗試通過高溫高壓的熱裂解技術從污泥中回收生物燃料。
丹麥和芬蘭的兩個案例都給我們展示了污水能量回收的潛力——通過合適的技術和設備，污水廠在不需要外源有機物的情況下就能實現能量盈余，而且是高達兩倍以上的盈余。兩個案例都是因地制宜的典范，根據各地地區的具體情況制定合適的方案，這給了世界其他地區的水務公司很好的參照。圖. 丹麥污水廠向資源回收工廠轉變的愿景 | 圖源：urban Danish
由于疫情帶來的諸多限制，原定于今年在丹麥?zhǔn)锥几绫竟e辦的IWA世界水大會(IWA World Water Congress)已決定延期至2022年9月。屆時，IWA世界水大會會安排對丹麥污水廠的技術參觀，帶大家近距離了解丹麥在污水能量回收方面的經驗，歡迎大家關注和參與。
更多關于IWA世界水大會的更新，可訪問大會官網 https://worldwatercongress.org/
