MABR（膜曝氣生物膜反應器）在芝加哥污水廠的最新中試結果
2018-05-09 09:12來源：IWA國際水協會
MABR工藝在過去幾年受到了水處理行業的注意，它的全名是膜曝氣生物膜反應器(Membrane Aerated Biofilm Reactor)，是一種基于氧氣/空氣的MBfR工藝。MBfR指的是基于膜傳導的生物膜反應器 (MBfR-membrane biofilm reactor)。
MABR工藝很好地結合了COD/BOD的去除、硝化/反硝化和厭氧氨氧化。目前MABR工藝的主要生廠商有蘇伊士水技術(Suez Water Technologies & Solutions-Suez WTS，原GE水處理公司)的 ZeeLung 、愛爾蘭的 OxyMem以及源自以色列技術的美國公司FLUENCE。其中位于芝加哥的O’Brien再生水廠是Suez WTS其中一個采用三級硝化的MABR示范項目，規模為2300PE。這是美國大芝加哥污水管理局(MWRD)在2015年開始與當時的GE水處理公司合作的項目。在2017年底，項目團隊的三方代表——Suez WTS、MWRD和COTE膜分離公司，將接近一年的試驗結果整理后發表在了IWA期刊Water Practice & Technology上。
背景介紹
美國大芝加哥污水管理局(MWRD)成立于1889年，其職能就是保護當?shù)氐暮恿骱�。目前下�?座再生水廠(WRPs)和22座提升泵站，每年的電耗約6億kWh，其制定的2023年目標就是通過一系列的節能行動并增加可再生能源開發利用，達到完全能量自給。其中MABR就是他們需要驗證的低能耗污水處理工藝之一。這個研究的目的是對MABR反應器在大型污水廠的低溫高水力負荷條件下TSS和氮的去除效果和能耗情況進行評估，同時測試它能否滿足未來的磷排放要求。他們?cè)贛WRD管理的O’Brien污水廠側流段安裝了一個商用級膜箱(membrane cassette)，試驗期為2015的6月至2016年5月。這份報告涵蓋的是前9個月的結果。由于這個示范項目只能驗證該技術的部分優點，所以他們還運用模擬計算加以輔助分析。
O’brien再生水廠概況

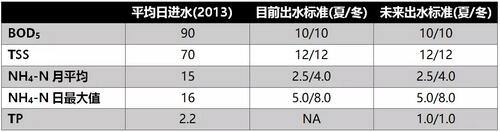

O’brien再生水廠(OWRP)，始建于1928年，原名North Side WRP。2012年為紀念MWRD委員會的前主席Terrence J. O’brien在24年任期內的卓越貢獻，委員會決定j將污水廠用他的名字命名。該污水廠采用初沉+傳統活性污泥法去除TSS(總懸浮固體)、BOD和氨氮。在污水廠含有四條平行的處理線，每條線處理1/4的進水量。平均處理量為870,000m³/d，春季峰值流量可達1,900,000m³/d，。雖然目前沒有關于磷的出水要求，但預計會在不久將來實施，而生物除磷是其首選方案。對目前的工藝配置而言，這意味著新增一條處理線來引入缺氧區。
項目組與著名的污水建模公司Hydromantis公司合作，基于成熟的MBBR工藝模型，開發了一個MABR生物膜模型。然后通過GPS-X模擬軟件對混合MABR的表現進行預測�；旌螹ABR指的是包含了懸浮生長和生物膜附著生長模式的微生物系統。
早在2013年，污水廠就用GPS-X軟件對OWRP污水廠的一條處理線進行模擬。模擬結果很好地反應了實際數據，也確認了污水廠在春季峰值運行時很難滿足氨氮的排放標準。在這期間，為了維持硝化菌的數量，MLSS濃度要增加到月2600mg/L，這導致二沉池超負荷運行，出水TSS也可能超標。另外模擬結果顯示結合了MABR技術的改造工程能在相同的處理能力且不影響硝化作用的前提下將SRT從11天減少到6天，這使MLSS降至低于2,000mg/L，解決了二沉池的負荷問題，而且能滿足1.0mg/L的磷出水標準，無需新增反應器體積或化學除磷。
MABR示范項目

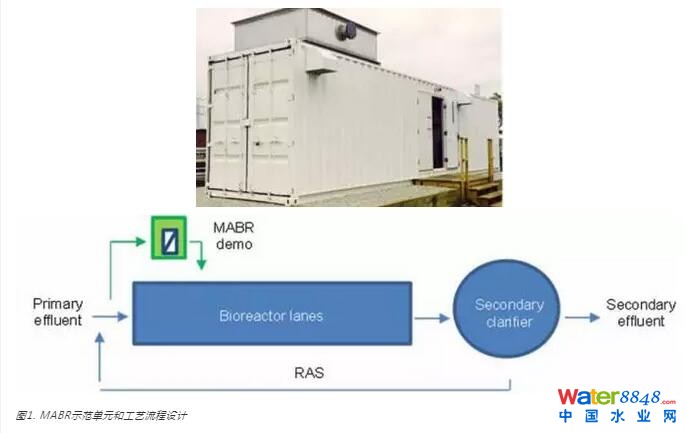

為了更好地基于物料平衡來監測運行表現，示范項目放置在一個集裝箱內進行，并將反應器體積最小化(17m³)，而不是按實際情況一樣將一個膜箱單元放到現有處理線內形成一個混合MABR系統。進入MABR系統的水為初沉池出水和回流污泥(RAS)的混合流，流速為65m³/h，出水進入現有生物反應池內，并跟其16min的HRT匹配(如下圖所示)。
試驗周期為296天，實際分為了兩期，如下圖所示，前145天為第一期，膜箱含有64個模塊組件，后151天為第二期，從原來的64個組件移除16個，以此檢驗?zāi)た臻g密度對運行表現的影響。
MABR的進氣模式有兩個目的。首先，空氣自上而下通過膜內腔，為微生物提供氧氣，并對氧氣傳遞速率(OTR)進行計算。其次，膜箱底部會間歇性地釋放粗孔混合器作混合和清洗，以控制生物膜的厚度。其工作原理圖可以參考下面的視頻：
處理效果

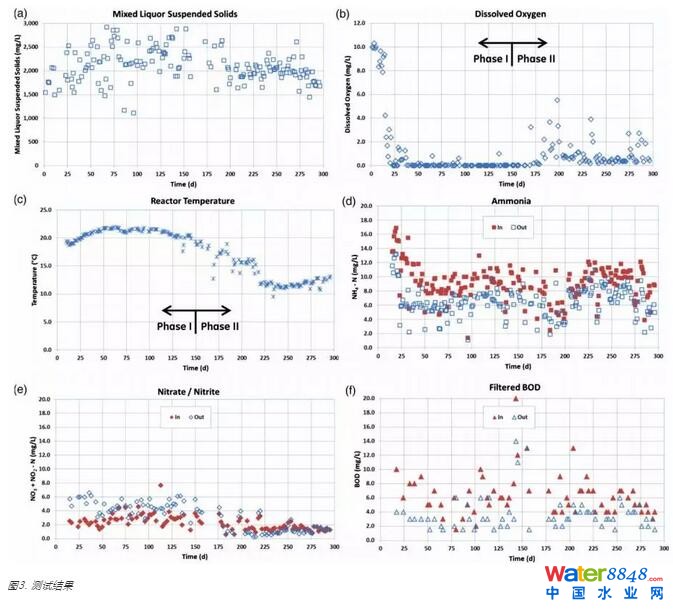

下圖和表2是兩個階段的測試結果：

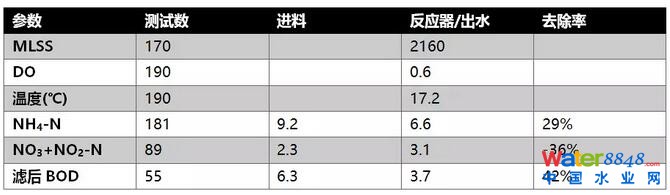

表2. 示范單元結果概述
結果顯示MABR反應器的MLSS與主線情況相似，平均值為2,160mg/L。DO值能基本維持為0，異常情況跟下雨、融雪和低碳氮負荷有關。出水氨氮為2.6mg/L(約70%的去除率)。過濾后的進水BOD值已經相當?shù)?6.6mg/L)，去除率約42%。平均的C/N比只有0.73，相當?shù)汀?/p>
膜表現

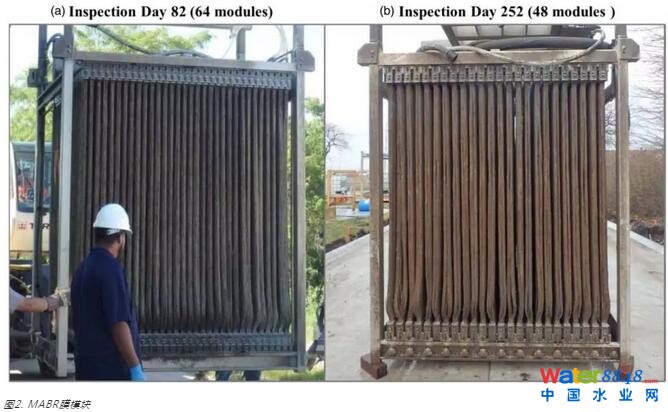

膜箱在測試階段共被移除過5次作綜合觀察和生物膜采樣。如上圖2所示，膜箱在上面兩次檢驗時的外觀還是相當“干凈”的，也就是沒有生物膜過度積累的現象。反應器在1個月內形成200μm厚的膜，并在整個測試階段維持在200-300μm的范圍內，且沒有發現膜漏損問題。

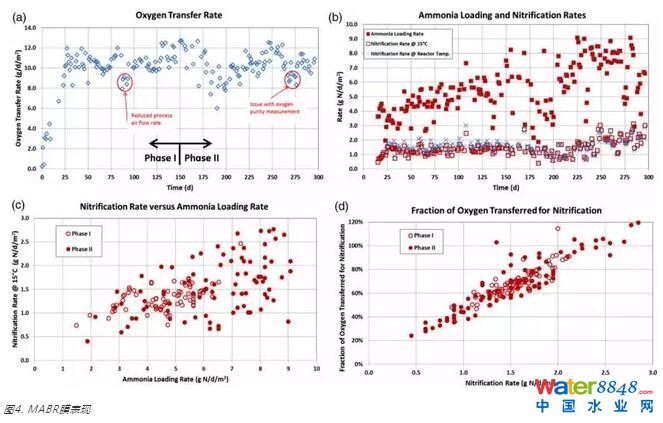

MABR膜表現通常用膜表面積來表示(如下圖4)，單位面積的OTR相當平穩，維持在8-12g-O2/d/㎡之間，其中第一階段約27kg/d，第二階段為20kg/d。報告指出有三個階段的數據沒有用于平均值的計算，包括第1-21天的生物膜啟動器，第87-93天的曝氣速率的減少調整期，以及第267-276天的氧氣測試出現狀況的時候。
硝化速率如圖4(d)所示，硝化速率在0.5-2.5g-N/d/m2之間波動，主要受氨氮負荷率和進料C/N比率影響。大部分傳遞的氧氣都用于硝化作用，超過90%。這反應了MABR反應器的一大特點——硝化菌生長在靠近膜表面的生物膜內，一個富含氧氣又受到“保護”的區域。

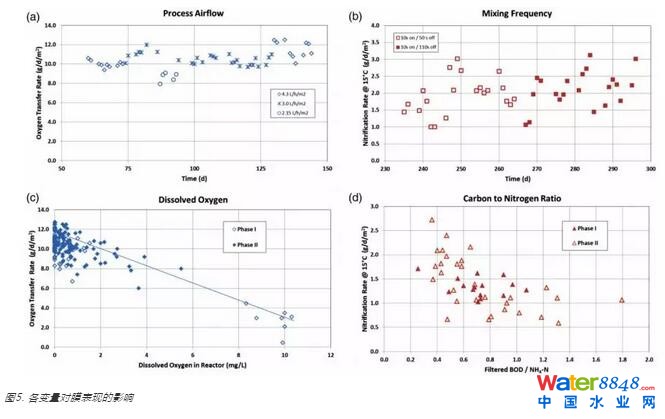

項目組還就曝氣量對OTR的影響進行了測試，在第60-144天內，他們將曝氣量從4.3L/h/㎡逐步減少至3.0L/h/㎡(30%減少量)，直至2.1L/h/㎡(50%減少量)，然后在回升至4.3L/h/㎡。結果顯示30%的減少率并沒有明顯影響，但50%的減少量使OTR降低了20%。這是因?yàn)槌鰵庋鹾康臏p少降低了通過膜的氧氣的滲透率。圖5(b)顯示了膜箱的混合頻率對硝化速率沒有影響。圖5(c)則顯示MABR在DO低于1mg/L的時候運作最佳。圖5(d)表明硝化速率越高，反硝化和BOD去除效果越好。
能耗表現
MABR能降低生物處理的能耗，主要通過以下三個途徑：
在更短的SRT內需要更少的需氧量(且不會影響硝化作用);
減少了同步硝化/反硝化的需氧量(且不再需要回流泵);
比微孔曝氣擴散更高效的氧氣傳遞效率。

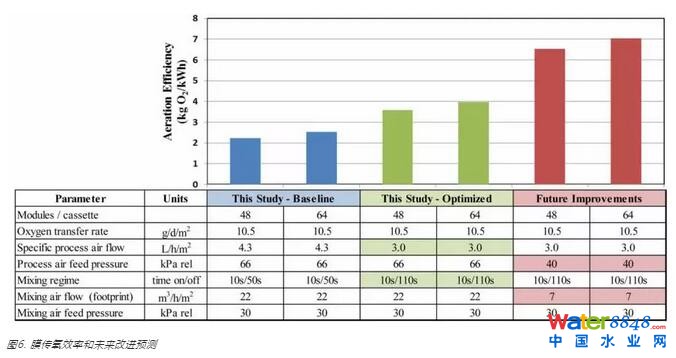

研究團隊指出，本次測試只展示了上述優點中的第三個，而且也沒有得到完美體現。由于規模問題，這個實驗的曝氣是由壓縮機而不是低壓風機時間的，所以無法直接監測能效。另外只有一個膜箱不能充分利用間歇式的混合曝氣，這需要更多的膜箱。盡管如此，作者認為通過圖6的曝氣效率的計算，已經可以體現出MABR膜的潛在效能。
研究人員分析了6個不同情況下的曝氣效率。其中藍色的兩個是這個測試中的實際情況，綠色是試驗中直接反應的優化情況(包括曝氣量和混合氣的間歇頻率等)，紅色是正在研發但有待驗證的情景。按照他們的估算，氧氣傳遞效率有兩倍的增長空間。
結論
在9個月的測試期內，MABR膜顯示出穩定的氧氣傳送速率，且大部分傳遞的氧氣都用于硝化作用。結果顯示MABR混合工藝能對現有生物工藝做出顯著改善，同時減少了污水廠的能耗。
芝加哥MWRD的O’Brien再生水廠面臨著春季高負荷的沖擊，按照傳統方法需要新建生化池解決脫氮除磷的要求。這個研究項目的生物膜模型分析表明MABR技術能在現有設施條件下完成改造。而為其一年的實驗研究也部分顯示出MABR膜性能的穩定性和未來可以?xún)?yōu)化改進的空間。
參考資料
Demonstration of innovative MABR low-energy nutrient removal technology at Chicago MWRD, J. Peeters, N. Adams, Z. Long, P. Côté, T. Kunetz, Water Practice and Technology, Volume 12, Issue 4, Page 927-936，DOI: 10.2166/wpt.2017.096
