上海虹橋水質凈化廠簡介

虹橋污水處理廠位于上海市閔行區虹橋鎮，由上海市城市建設設計研究總院設計，占地面積達到近2萬平方米，是上海市最大的污水處理廠之一。主要處理城鎮污水，服務范圍包括虹橋商務區西部、北部區域以及原天山污水處理廠區域，服務面積約為67平方公里，服務人口為50~55萬人。


該廠采用半地下結構，承擔著閔行區內污水處理的主要任務，日處理能力達20萬立方米以上。污水處理采用AAO+深度處理工藝，設計出水標準執行《城鎮污水處理廠污染物排放標準》（GB18918-2002）中的一級A標準，其中氨氮和總磷執行地表水Ⅳ類水標準，即氨氮1.5mg/L（水溫＞12℃）和3.0mg/L（水溫≤12℃），總磷0.3mg/L。

1. 污泥低溫脫水干化

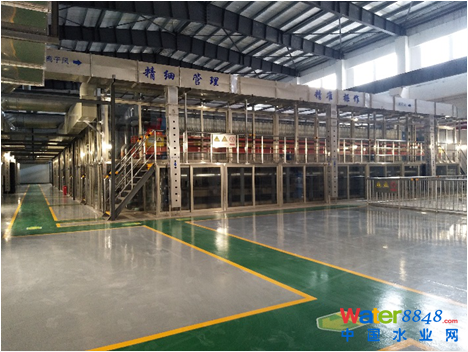

工程污泥處理車間采用半地下室設計，占地面積為4000平方米。項目裝備DZG-2000/800主機系統6臺（5用1備）。設計污泥處理規模（80%含水率）為190噸/天，最大處理量240噸/天。




該項目核心技術為低溫真空脫水干化一體化技術裝備。利用環境壓強減小水沸點降低的原理，創造性地將機械壓濾脫水與真空干化技術合為一體，大幅降低傳統常壓條件下污泥熱干化的熱源溫度（100 ℃以上降至90℃以下）、汽化溫度（100 ℃降至45 ℃左右）以及脫水干化全程的能耗（節能65 %以上），實現了污泥高效脫水、低溫干化和工藝節能。

2. 熱泵（替代原有鍋爐）

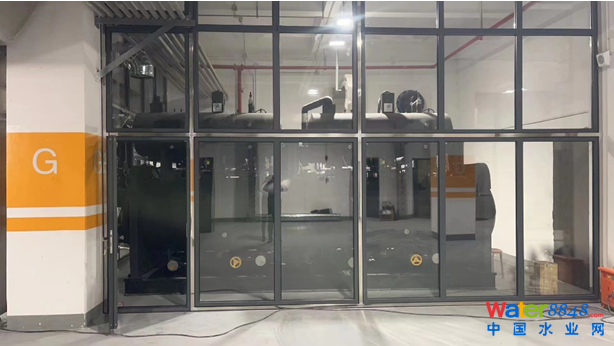

項目創新應用高溫水源熱泵技術，利用污水廠處理后的常溫中水，直接制取85度熱水，替代原有鍋爐作為污泥干化的熱量來源。實現了對污水廠低品位熱能的高效利用。

水源熱泵是一種以中水為低溫?zé)嵩�，借助壓縮機及其中制冷劑（冷媒）的相變，通過消耗少量電能，實現對外供熱制冷的成套設備，主要由壓縮機、蒸發器、冷凝器、節流裝置等幾個主體部件組成。水源熱泵使用電作為驅動，通過水源熱泵機組取得80-90℃熱水進入熱水箱。

過該裝備，可將含水率百分之99左右的污泥一次性脫水干化至百分之40以下，再外運至白龍港污泥處置中心統一進行處理和處置。
通過同比運行數據分析，使用水源熱泵，可降低天然氣用量80%，綜合能源費用降低約28%。根據《省級溫室氣體清單編制指南》和南方電網碳排放因子相關數據測算，水源熱泵碳排放強度降低12.0%。

3. 除臭

本項目除臭部分，主要污染成分包括硫化氫、甲醇、氨氮，和其他揮發性有機物等，通過處理設施處理后達到上海市地方標準《城鎮污水處理廠大氣污染物排放標準》（DB31/982—2016）標準，排放大氣。主要采用化學洗滌和生物除臭工藝，每小時可凈化60000立方米氣體。
