微濾+反滲透：新加坡樟宜2新生水廠雙膜系統(tǒng)運(yùn)行實(shí)踐
導(dǎo) 讀
新加坡樟宜2新生水項(xiàng)目產(chǎn)水能力22.8萬(wàn)m³/d，設(shè)計(jì)總回收率＞70%。該項(xiàng)目利用城鎮(zhèn)污水處理廠二級(jí)出水為原水，經(jīng)過(guò)微濾系統(tǒng)與反滲透系統(tǒng)雙膜法兩級(jí)處理，生產(chǎn)出的新生水用于工業(yè)用水及補(bǔ)充飲用水水源。微濾系統(tǒng)對(duì)濁度的去除率能夠達(dá)到93.4%。反滲透系統(tǒng)出水濁度穩(wěn)定在（0.04±0.01） NTU；總有機(jī)碳能夠降至（74.42±4.38） μg/L，去除率達(dá)99.4%，脫鹽率＞99%，出水NH3.N能夠達(dá)到（0.27±0.03） mg/L。新生水水質(zhì)不僅滿足新加坡新生水水質(zhì)要求，且優(yōu)于新加坡及世界衛(wèi)生組織(WHO)的飲用水標(biāo)準(zhǔn)。通過(guò)對(duì)反滲透重點(diǎn)位置膜組件的污堵情況分析確認(rèn)，已使用3年的反滲透膜組件污染物主要為無(wú)機(jī)組分。
0 引言
新加坡是一個(gè)人口稠密、經(jīng)濟(jì)發(fā)達(dá)，但淡水資源嚴(yán)重缺乏的國(guó)家。當(dāng)?shù)卣岢鲩_(kāi)發(fā)“四大水源”戰(zhàn)略，即通過(guò)淡化海水、新生水、蓄存雨水與進(jìn)口水四方面，提升淡水自主供給率。新生水作為四大水源之一，正日漸成為新加坡重要的淡水來(lái)源。新生水技術(shù)利用城市污水處理廠二級(jí)處理后的出水，經(jīng)處理后得到再生水，用于工業(yè)用水與補(bǔ)充飲用水水源，這是淡水循環(huán)利用領(lǐng)域的重要探索。新加坡自1970年代開(kāi)始研究新生水技術(shù)，并從2002年開(kāi)始在全國(guó)范圍內(nèi)推廣應(yīng)用。如今，新加坡已成為全球領(lǐng)先的新生水技術(shù)中心，5家新生水廠年生產(chǎn)新生水量可滿足全國(guó)近40％的用水需求，且該比例會(huì)繼續(xù)上升，預(yù)計(jì)到2060年達(dá)到55％。
樟宜2新生水廠是目前新加坡5座新生水廠中實(shí)際產(chǎn)量最大的，項(xiàng)目自2016年12月1日正式商運(yùn)起，已穩(wěn)定運(yùn)行4年有余。本項(xiàng)目的成功運(yùn)行在新加坡的水資源循環(huán)利用方面發(fā)揮了重要作用，也為其他水資源缺乏、分布不均衡的國(guó)家與地區(qū)提供了很好的借鑒思路�；谡烈�2新生水項(xiàng)目的成功案例，國(guó)內(nèi)也已經(jīng)開(kāi)發(fā)出了AQUENTTM新生水綜合解決方案。樟宜2新生水廠主要通過(guò)微濾、反滲透、紫外消毒等技術(shù)將城市污水處理廠的二級(jí)出水轉(zhuǎn)化為“新水”。其中，微濾膜與反滲透膜雙膜系統(tǒng)運(yùn)行性能值得關(guān)注，為了評(píng)估雙膜系統(tǒng)的運(yùn)行效果和效率，本文重點(diǎn)研究反滲透膜污堵特性。
1 基本參數(shù)與方法
1.1 項(xiàng)目基本信息
新加坡樟宜2新生水項(xiàng)目廠址位于樟宜污水處理廠內(nèi)，采用污水處理廠二級(jí)處理后的出水作為原水。樟宜污水廠進(jìn)水主要為生活污水，設(shè)計(jì)處理量為112萬(wàn)m³/d，主體工藝為分段式活性污泥工藝(SFAS)，是世界首座實(shí)現(xiàn)穩(wěn)定運(yùn)行的主流厭氧氨氧化的污水處理廠。
樟宜2新生水項(xiàng)目，設(shè)計(jì)產(chǎn)水能力22.8萬(wàn)m³/d，設(shè)計(jì)總回收率＞70%。項(xiàng)目分為三個(gè)區(qū)域，分別為進(jìn)水及均質(zhì)區(qū)（1區(qū)）、膜處理車間（2區(qū)）、新生水儲(chǔ)存及提升泵站（3區(qū)）。項(xiàng)目生產(chǎn)的新生水直接用于提供工業(yè)用水，并可補(bǔ)入蓄水池作為飲用水水源。新生水項(xiàng)目工藝流程如圖1所示，主要通過(guò)雙膜系統(tǒng)制備新生水。污水處理廠二沉池出水通過(guò)進(jìn)水泵提升，進(jìn)入自清洗過(guò)濾器與微濾系統(tǒng)(MF)，去除水中懸浮物及部分微生物，之后通過(guò)反滲透高壓泵加壓，經(jīng)過(guò)保安過(guò)濾器與一級(jí)兩段反滲透系統(tǒng)(RO)，去除污水中的有機(jī)物、可溶性鹽類、膠體成分和微生物。RO產(chǎn)水經(jīng)過(guò)紫外消毒系統(tǒng)后，進(jìn)入新生水儲(chǔ)罐，之后泵送至新生水管網(wǎng)。

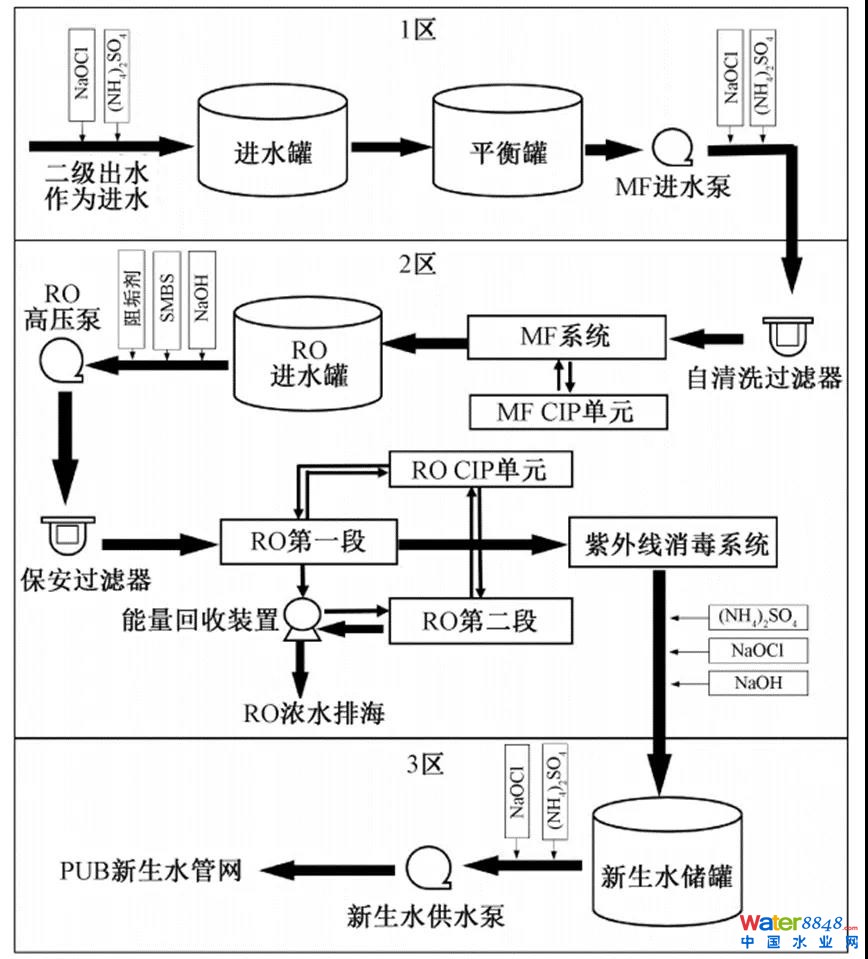

圖1 樟宜2新生水廠新生水制備工藝流程
1.2 雙膜系統(tǒng)參數(shù)
本項(xiàng)目的新生水制備工藝流程主要依靠微濾與反滲透聯(lián)合使用的雙膜法進(jìn)行新生水制備，雙膜法工藝在國(guó)內(nèi)電子廢水和鋼鐵廢水等領(lǐng)域也有廣泛應(yīng)用。雙膜系統(tǒng)的參數(shù)對(duì)新生水制備系統(tǒng)的穩(wěn)定、有效運(yùn)行起著至關(guān)重要的作用。
1.2.1 微濾系統(tǒng)
工藝中設(shè)置自清洗過(guò)濾系統(tǒng)（Amiad，Israel）11套，過(guò)濾精度為0.5 mm，可根據(jù)進(jìn)水水質(zhì)變化實(shí)現(xiàn)全自動(dòng)在線清洗。微濾系統(tǒng)包括進(jìn)水泵、微濾膜設(shè)備、壓縮空氣系統(tǒng)和化學(xué)強(qiáng)化反洗單元、就地清洗單元（MF Clean-in-Place，MF CIP）等。微濾進(jìn)水泵共有4套（3用1備），流量4316 m³/h，揚(yáng)程25.4m。微濾系統(tǒng)膜組件設(shè)計(jì)參數(shù)見(jiàn)表1。

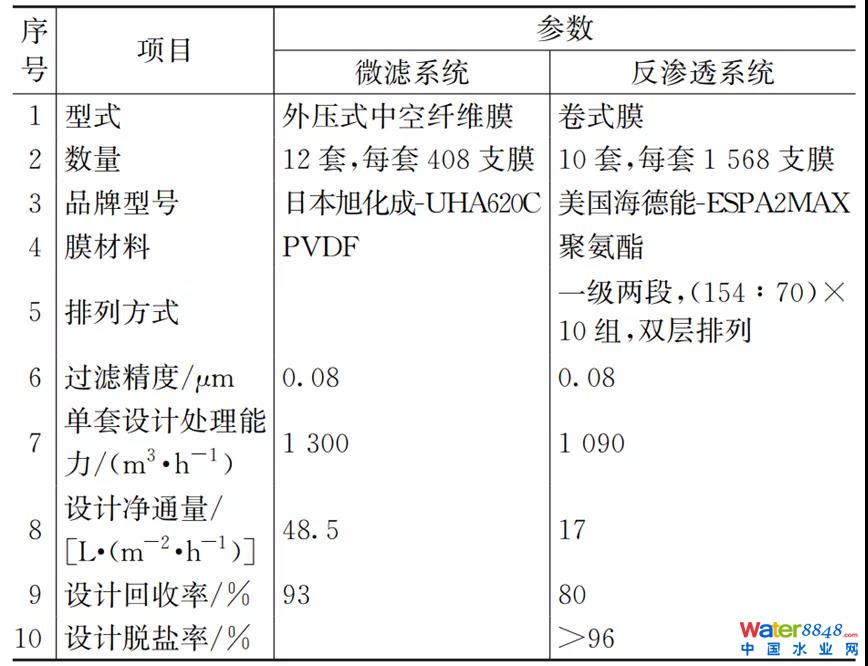

表1 微濾系統(tǒng)與反滲透系統(tǒng)設(shè)計(jì)參數(shù)
1.2.2 反滲透系統(tǒng)
工藝中設(shè)置保安過(guò)濾器12臺(tái)（11用1備），過(guò)濾精度5 μm，單臺(tái)流量1190 m³/h。反滲透系統(tǒng)包括進(jìn)水池、進(jìn)水泵、反滲透膜設(shè)備、清洗單元以及能量回收裝置等。反滲透進(jìn)水池4座，每座有效容積220 m³，停留時(shí)間5.5 min；高壓進(jìn)水泵4臺(tái)（3用1備）（KSB，Germany），單臺(tái)流量4400 m³/h，揚(yáng)程86.5 m；RO系統(tǒng)設(shè)計(jì)參數(shù)見(jiàn)表2。配套RO清洗系統(tǒng)設(shè)置酸洗泵、堿洗泵等。每套反滲透裝置段間設(shè)置1套能量回收系統(tǒng)（FEDCO，America），單臺(tái)流量570 m³/h。反滲透系統(tǒng)設(shè)計(jì)參數(shù)見(jiàn)表1。
1.2.3 消毒系統(tǒng)和新生水儲(chǔ)存系統(tǒng)
管式紫外消毒系統(tǒng)共有8套（7用1備）（Wedeco，Germany），每套處理能力1429 m³/h，額定紫外劑量50 mJ/cm²。設(shè)新生水儲(chǔ)罐5座，每座容積18000 m³，總?cè)莘e占設(shè)計(jì)水量的39%，材質(zhì)為碳鋼內(nèi)襯環(huán)氧樹(shù)脂，可滿足水廠間歇運(yùn)行或新加坡國(guó)家稅務(wù)局（PUB）臨時(shí)調(diào)配時(shí)的水量需求。系統(tǒng)共有新生水提升泵5臺(tái)（3用2備），流量3167 m³/h，揚(yáng)程65.5m。
1.3 反滲透膜污堵檢測(cè)方法
當(dāng)所有的自動(dòng)無(wú)損檢測(cè)程序和評(píng)估都不能揭示RO系統(tǒng)性能下降的原因時(shí)，需要進(jìn)行元件解剖，用以分析反滲透膜污堵特性，為新生水系統(tǒng)的正常運(yùn)行提供重要數(shù)據(jù)參數(shù)支持。圖2位反滲透膜污堵檢測(cè)流程。選取樟宜2新生水廠現(xiàn)場(chǎng)，反滲透系統(tǒng)二段的一個(gè)膜元件（ESPA2 MAX, Hydranautics, 美國(guó)），用于膜解剖，該膜已使用3年。

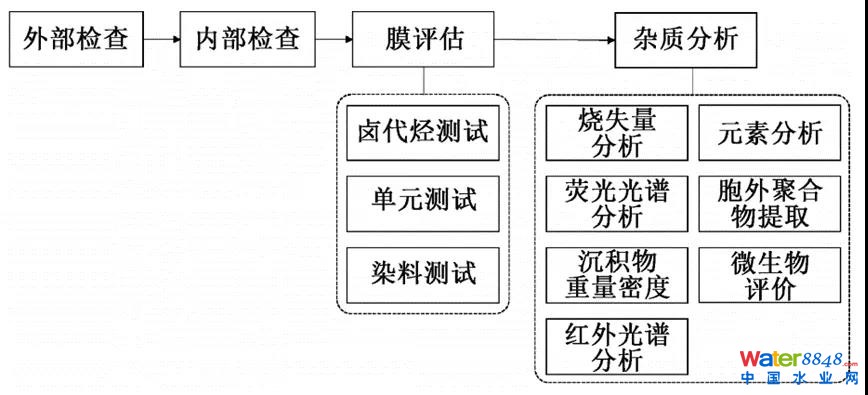

圖2 反滲透膜污堵檢測(cè)流程
2 結(jié)果與討論
2.1 進(jìn)出水水量水質(zhì)
樟宜2新生水廠進(jìn)出水水質(zhì)檢測(cè)分為微生物指標(biāo)、物理指標(biāo)、化學(xué)指標(biāo)三大類。微生物指標(biāo)主要有大腸埃希氏菌和異養(yǎng)細(xì)菌；物理指標(biāo)有色度、電導(dǎo)率、濁度等；化學(xué)指標(biāo)包括氨氮（NH3-N）、鋁、氟化物等，各項(xiàng)指標(biāo)都要求較高。項(xiàng)目設(shè)計(jì)出水指標(biāo)要求總計(jì)30余項(xiàng)，定期監(jiān)測(cè)產(chǎn)水檢測(cè)指標(biāo)達(dá)189項(xiàng)，實(shí)際處理的新生水水質(zhì)不但滿足新生水水質(zhì)要求，且優(yōu)于新加坡的飲用水標(biāo)準(zhǔn)。
項(xiàng)目設(shè)計(jì)進(jìn)水水質(zhì)、2019年上半年實(shí)際進(jìn)、出水水質(zhì)（部分）及新加坡出水標(biāo)準(zhǔn)見(jiàn)表2。樟宜2新生水廠雖對(duì)BOD5(≤30mg/L)等指標(biāo)要求較新加坡污水排放標(biāo)準(zhǔn)(≤20mg/L)寬松，但實(shí)際進(jìn)水水質(zhì)良好，為膜系統(tǒng)穩(wěn)定高效運(yùn)行提供了有利條件。

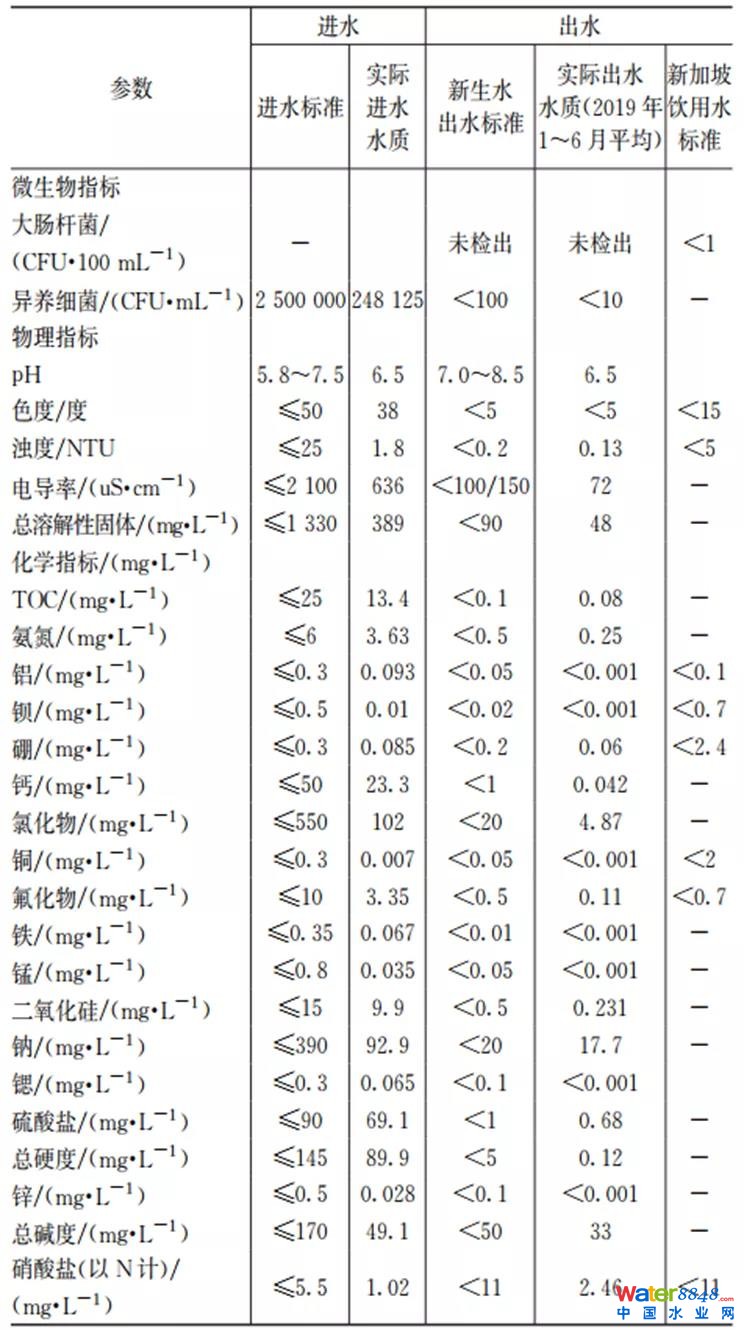

表2 樟宜2新生水廠設(shè)計(jì)與實(shí)際進(jìn)、出水水質(zhì)及其與相關(guān)標(biāo)準(zhǔn)的對(duì)比
2.2 雙膜系統(tǒng)處理效果
統(tǒng)計(jì)2019全年運(yùn)行雙膜系統(tǒng)進(jìn)水及雙膜系統(tǒng)凈化，經(jīng)紫外消毒后的出水指標(biāo)，如圖3所示。微濾系統(tǒng)主要對(duì)濁度有明顯的去除效果，濁度從微濾系統(tǒng)進(jìn)水的（2.58±1.02） NTU降至出水平均值（0.17±0.03） NTU，去除率達(dá)到93.4%。微濾系統(tǒng)對(duì)總有機(jī)碳（TOC）無(wú)明顯去除作用。NH3-N通過(guò)微濾系統(tǒng)后有一定程度降低，從微濾系統(tǒng)進(jìn)水的（3.38±0.84） mg/L降至（2.33±0.77） mg/L。
反滲透系統(tǒng)對(duì)濁度、電導(dǎo)率、TOC和NH3-N的去除效果都較為明顯，且出水各指標(biāo)數(shù)據(jù)離散度小、穩(wěn)定性高。新加坡地處熱帶，全年溫度較高且恒定，氣候條件為膜的穩(wěn)定高效運(yùn)行營(yíng)造了良好環(huán)境。反滲透系統(tǒng)出水濁度穩(wěn)定在（0.04±0.01） NTU；TOC從進(jìn)水的（12.96±0.23） mg/L降至（74.42±4.38） μg/L，去除率達(dá)99.4%。反滲透系統(tǒng)進(jìn)水電導(dǎo)率數(shù)值為617.48~1073.42 μS/cm，出水電導(dǎo)率穩(wěn)定在（65.31±4.43） μS/cm。NH3-N由（2.33±0.77） mg/L降至（0.27±0.03） mg/L�？梢�(jiàn)，反滲透系統(tǒng)對(duì)TOC及鹽分脫除效果極好，產(chǎn)水的該兩項(xiàng)指標(biāo)完全優(yōu)于飲用水水質(zhì)標(biāo)準(zhǔn)。

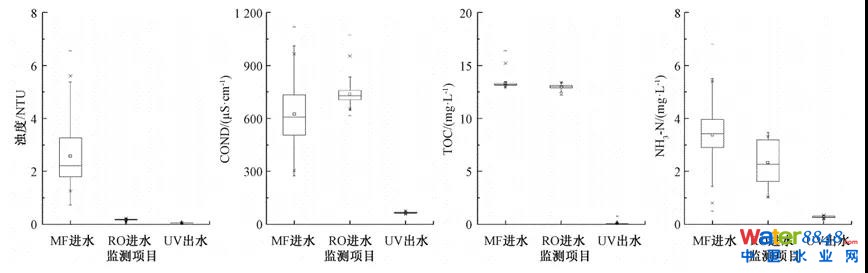

圖3 樟宜2新生水廠雙膜系統(tǒng)進(jìn)、出水水質(zhì)在線監(jiān)測(cè)結(jié)果
2.3 雙膜系統(tǒng)運(yùn)行及清洗
2.3.1 微濾系統(tǒng)的運(yùn)行及清洗
2019年6至9月微濾系統(tǒng)跨膜壓差和通量情況如圖4所示。在每個(gè)過(guò)濾周期內(nèi)，瞬時(shí)過(guò)膜通量由大于150 L/(m²·h)逐漸降低至50 L/(m²·h)左右，與此同時(shí)，跨膜壓差同步從小于0.5 bar逐漸升高至1.5 bar甚至以上。微濾在線強(qiáng)化通量維護(hù)清洗頻率約為2天1次，但就地清洗周期時(shí)長(zhǎng)并不固定。這是因?yàn)槟壳斑\(yùn)行程序設(shè)定為：當(dāng)跨膜壓差高于1.5 bar或通量低于40 L/(m²·h)或在線強(qiáng)化通量維護(hù)清洗達(dá)到60次時(shí)，進(jìn)行微濾系統(tǒng)的恢復(fù)性就地清洗。因此，微濾的就地清洗周期在1至2個(gè)月之間浮動(dòng)。

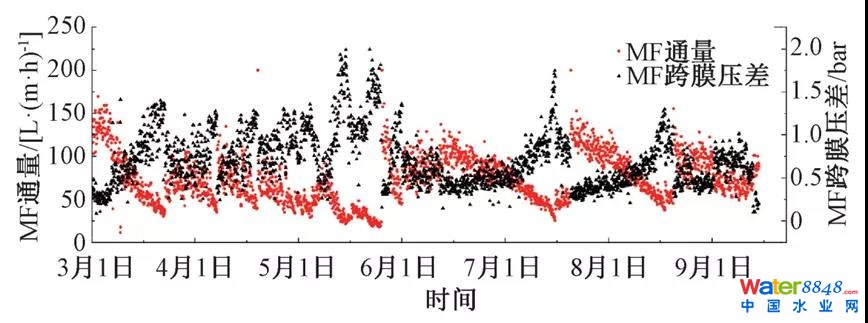

圖4 微濾系統(tǒng)跨膜壓差及通量變化
2.3.2 反滲透系統(tǒng)的運(yùn)行及清洗
反滲透系統(tǒng)連續(xù)運(yùn)行時(shí)，可根據(jù)不同的原水水質(zhì)，通過(guò)調(diào)節(jié)二段反滲透進(jìn)水阻力以限制輸送至二段反滲透系統(tǒng)的流量，提升一段回收率，調(diào)整系統(tǒng)總體運(yùn)行狀態(tài)。反滲透進(jìn)水高壓泵維持在6.5 bar左右運(yùn)行，統(tǒng)計(jì)2019年6至9月反滲透系統(tǒng)一段、二段相對(duì)壓差值(即進(jìn)水與濃水之間壓差)隨運(yùn)行時(shí)間的變化情況，如圖5所示。

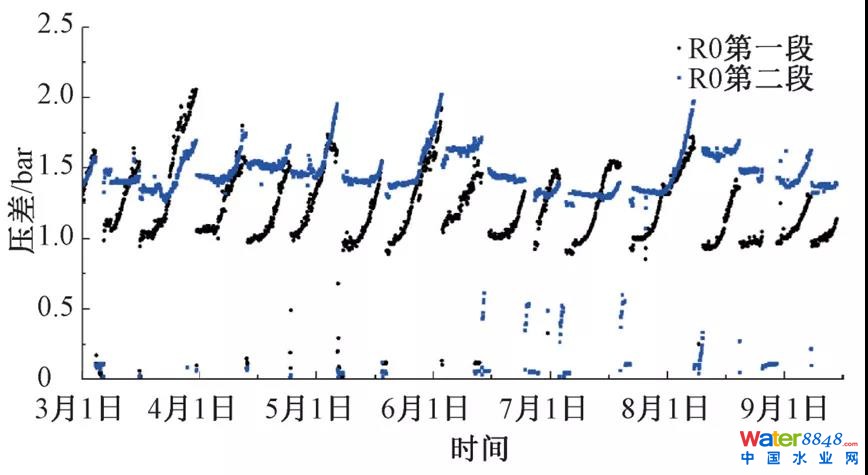

圖5 一段及二段反滲透系統(tǒng)的壓差變化
每個(gè)運(yùn)行周期中，一段壓差自初始1.0 bar快速上升，二段壓差初始為1.3 bar左右，但上升較緩慢，說(shuō)明兩段反滲透膜污染均加重，且由于進(jìn)水水質(zhì)和產(chǎn)水量的原因，一段膜污染速率更快。每日啟停機(jī)時(shí)對(duì)反滲透系統(tǒng)進(jìn)行沖洗，并根據(jù)壓差及通量情況采用酸液、堿液進(jìn)行不同程度化學(xué)清洗，低濃度化學(xué)清洗周期約10天，就地化學(xué)清洗周期約為1~3個(gè)月。
2.4 反滲透膜污堵情況
反滲透膜的污堵會(huì)導(dǎo)致膜通量下降、產(chǎn)水水質(zhì)下降等問(wèn)題，這也是限制污水再生處理 RO 工藝穩(wěn)定運(yùn)行的主要問(wèn)題。解剖反滲透系統(tǒng)二段的膜組件，分別進(jìn)行物理評(píng)價(jià)和化學(xué)分析測(cè)試的膜評(píng)價(jià)。反滲透系統(tǒng)膜的污堵情況分析，有利于對(duì)雙膜系統(tǒng)的運(yùn)行效果和效率進(jìn)行評(píng)估，并為新生水制備工藝的高效運(yùn)行提供技術(shù)支撐。
2.4.1 物理評(píng)價(jià)
對(duì)膜組件進(jìn)行外部檢查發(fā)現(xiàn)，鹽水密封缺失，玻璃鋼外殼存在大量污染物，但滲透管狀況良好。
將膜組件打開(kāi)進(jìn)行內(nèi)部檢查發(fā)現(xiàn)：膠線有明顯污染。膜上有濃密的深褐色污垢，粘在表面，很難被刮掉。污垢嚴(yán)重的地方將兩片膜葉和間隔層粘在一起，使膜在展開(kāi)時(shí)受到損壞。進(jìn)水墊片位置也能觀察到明顯污垢，出水墊片處較為正常，詳見(jiàn)圖6。
圖6 膜組件內(nèi)部整體狀況
（a打開(kāi)視圖， b進(jìn)水墊片， c膜污染，不易刮掉， d膠線入口， e膠線出口， f、g 膜展開(kāi)時(shí)觀察到的膜損傷）
2.4.2 膜評(píng)價(jià)
2.4.2.1 鹵代烴測(cè)試
鹵代烴測(cè)試能夠指示膜的鹵素?fù)p傷情況。從膜表面不同部分切下的3個(gè)樣品，每份樣品的±1 cm×1cm的區(qū)域切割后與氫氧化鈉和吡啶反應(yīng)。假如有粉紅色形成表明存在鹵化有機(jī)物，即可確定鹵化有機(jī)物（如氯或其他鹵素）損壞了聚酰胺膜。但對(duì)于分析的膜組件，測(cè)試結(jié)果表現(xiàn)為陰性。這說(shuō)明膜未受鹵素?fù)p傷，證明反滲透膜系統(tǒng)在運(yùn)行中的游離氯控制較好。
2.4.2.2 單元測(cè)試
取膜切片，測(cè)定“A”和“B”值。“A”值為水通道常數(shù)，是滲透流量的函數(shù)，A值越高，通過(guò)膜的流量就越好。“B”值為鹽通道常數(shù)，是抗鹽性的函數(shù)，B指數(shù)越高，滲透液中的鹽分越多。低A值和中高B值可能表示膜有污染，低A和高B（>10）可能表示已經(jīng)水垢形成，非常高的A（>50%的制造商出廠值）或B（>500）可能表明膜降解或膜破損。測(cè)試所得的A和B的值見(jiàn)表3，分析沖洗前數(shù)據(jù)，A和通量都小于出廠值，說(shuō)明膜有污堵；B值和脫鹽率均明顯劣于出廠值，膜可能存在破損現(xiàn)象；沖洗后，通量增大，B值劇增，脫鹽能力幾乎喪失，證明膜確實(shí)存在破損。

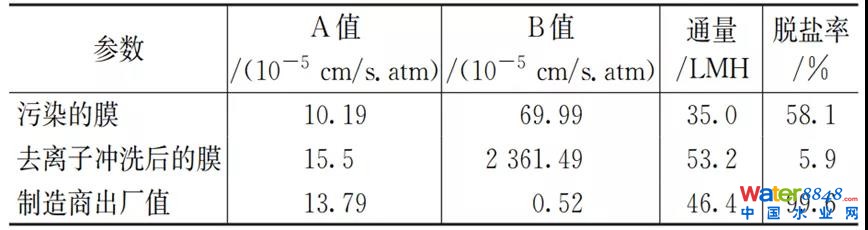

表3 單元測(cè)試結(jié)果
2.4.2.3 染色試驗(yàn)
在單元測(cè)試之后，對(duì)膜樣片進(jìn)行龍膽紫染色試驗(yàn)。被機(jī)械損壞的薄膜會(huì)吸收這種染料，嚴(yán)重?fù)p壞區(qū)域，甚至?xí)谷?/span>-料滲入到背面。如圖7所示，膜的染料染色試驗(yàn)陽(yáng)性，表明膜具有明顯損傷。

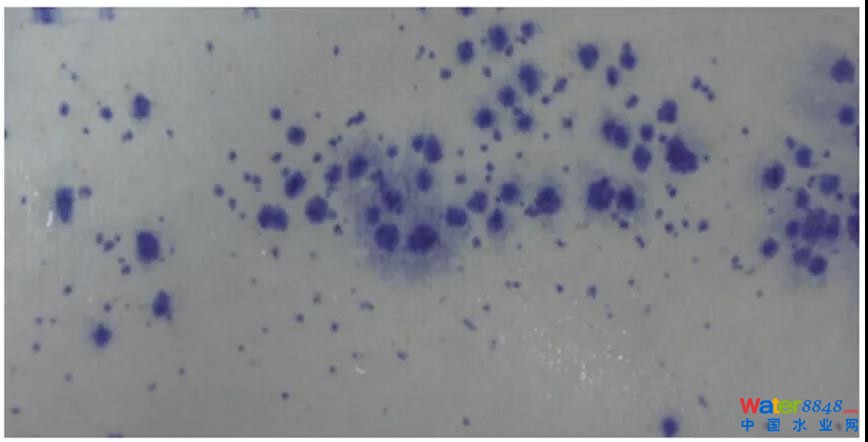

圖7 膜片染色結(jié)果
2.4.3 雜質(zhì)分析
2.4.3.1 燒失量（LOI）

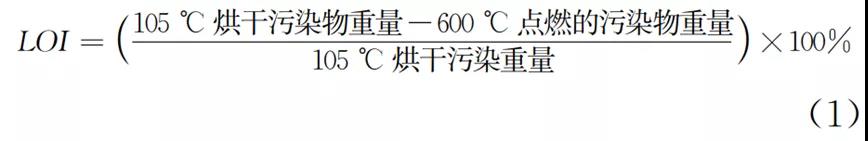

從膜上收集污物，干燥、稱重、點(diǎn)燃并重新稱重。定義計(jì)算如式（1）所示：
LOI可用作樣品有機(jī)物/水含量的粗略估計(jì)，LOI大于約35%時(shí)，說(shuō)明樣品中存在明顯的有機(jī)物。經(jīng)測(cè)定，膜元件膜表面沉積污垢的LOI為15%，說(shuō)明污垢的主要成分并非有機(jī)組分。由于LOI<20%，未進(jìn)一步進(jìn)行紅外光譜分析和有機(jī)化合物定量分析。
2.4.3.2 X射線熒光（XRF）
用X射線束照射從膜表面獲得的污物，這些元素被主光束吸收激發(fā)，并發(fā)射出自己的熒光X射線，從而為氟和鈾之間的元素提供了元素分析。未報(bào)告的元素即為低于檢測(cè)限值。從膜組件表面去除污垢的結(jié)果分析如表4所示，結(jié)果說(shuō)明污染物主要為無(wú)機(jī)組分，用氧化物形式表征膜污染物成分，包括CaO、P2O5、SO3和硫酸鹽、CaCO3、MgO、Fe2O3。

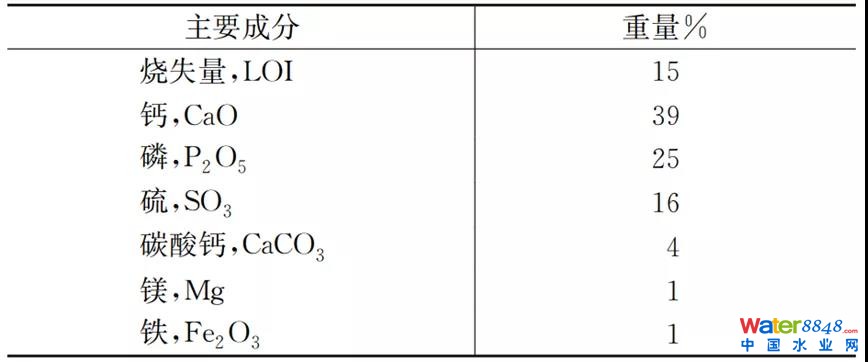

表4 無(wú)機(jī)物分析結(jié)果
注：硫酸鹽定性點(diǎn)檢結(jié)果為陽(yáng)性。
2.4.3.3 沉積物重量密度（DWD）

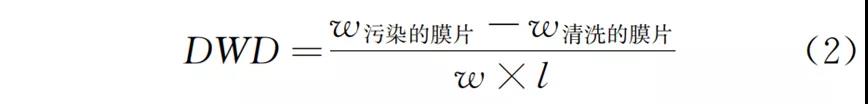

膜元件上切下的膜片分成兩部分，一半不經(jīng)處理作為對(duì)照，另一半用去離子水沖洗水，烘干后冷卻稱重，并測(cè)量膜片的寬度和長(zhǎng)度。DWD計(jì)算如式（2）所示：
結(jié)果表明膜表面污垢的沉積重量密度（DWD）約為3.50 mg/cm²。輕污染的典型DWD值為0.05~0.3 mg/cm²；嚴(yán)重污染元素的DWD值>1 mg/cm²，結(jié)果表明反滲透膜處于嚴(yán)重污染狀態(tài)。
2.4.4 避免污堵注意事項(xiàng)及建議
為避免雙膜系統(tǒng)出現(xiàn)嚴(yán)重污堵影響出水效率與質(zhì)量，保證反滲透系統(tǒng)的高效穩(wěn)定運(yùn)行，建議可采取如下措施：① 需要定期根據(jù)產(chǎn)水電導(dǎo)率情況，評(píng)估微濾系統(tǒng)處理效果，對(duì)重點(diǎn)位置膜元件進(jìn)行檢測(cè)分析，檢測(cè)方法如1.3中所述。② 為保證雙膜系統(tǒng)進(jìn)水水質(zhì)達(dá)到要求，降低污堵頻率，需要定期更換保安過(guò)濾器濾芯。③ 及時(shí)進(jìn)行系統(tǒng)清洗，確保系統(tǒng)穩(wěn)定運(yùn)行。對(duì)于反滲透系統(tǒng)，建議每日啟停機(jī)時(shí)對(duì)反滲透系統(tǒng)進(jìn)行沖洗，并根據(jù)壓差及通量情況采用酸液、堿液進(jìn)行不同程度化學(xué)清洗。對(duì)于微濾系統(tǒng)，在新加坡等溫度較高的地區(qū)，為了有效避免微生物和部分有機(jī)物污染，也要保證足夠頻率的在線強(qiáng)化通量維護(hù)清洗頻和就地清洗周期。
3 結(jié)論
樟宜2新生水項(xiàng)目采用MF+RO膜法處理城鎮(zhèn)污水廠二級(jí)處理出水，出水不但滿足新生水標(biāo)準(zhǔn)還優(yōu)于新加坡飲用水標(biāo)準(zhǔn)。MF作為RO的預(yù)處理，可有效降低進(jìn)水濁度，保障RO系統(tǒng)的穩(wěn)定運(yùn)行。新生水經(jīng)雙膜系統(tǒng)處理，濁度、電導(dǎo)率、TOC和NH3-N指標(biāo)都有明顯下降，且出水各指標(biāo)數(shù)據(jù)離散度小，穩(wěn)定性高。雙膜系統(tǒng)通過(guò)規(guī)律的周期性清洗，可以保證其運(yùn)行狀態(tài)的穩(wěn)定。通過(guò)對(duì)已使用3年的重點(diǎn)部位反滲透膜組件的污堵情況分析，部分反滲透膜存在污染和破損狀態(tài)，污染物主要為無(wú)機(jī)組分。為保證反滲透系統(tǒng)的高效穩(wěn)定運(yùn)行，需要根據(jù)產(chǎn)水電導(dǎo)率情況對(duì)重點(diǎn)位置膜元件進(jìn)行檢測(cè)分析，并重點(diǎn)關(guān)注微濾系統(tǒng)處理效果，定期更換保安過(guò)濾器濾芯，及時(shí)對(duì)雙膜系統(tǒng)進(jìn)行系統(tǒng)清洗，確保系統(tǒng)穩(wěn)定運(yùn)行。樟宜2新生水項(xiàng)目后續(xù)研究將以雙膜法的設(shè)計(jì)與運(yùn)行兩方面為基礎(chǔ)，在其降低能耗、減少藥耗、優(yōu)化濃水處理與排放等方面進(jìn)一步開(kāi)展研究。
微信對(duì)原文有修改。原文標(biāo)題：新加坡樟宜2新生水廠雙膜系統(tǒng)運(yùn)行性能及反滲透膜污堵特性；作者：朱曜曜、吳云生、安瑩玉；作者單位：北控水務(wù)（中國(guó)）投資有限公司產(chǎn)品中心、北京市再生水水質(zhì)安全保障工程技術(shù)研究中心�？窃凇督o水排水》2021年第11期。
文章來(lái)源：給水排水
