一、工藝介紹

作為市政污水深度處理和工業廢水設計中用于去除懸浮物和濁度的過濾器，Hydro-Clear淺層砂濾自1967年首次安裝以來，在過濾技術方面一直表現卓越。

Hydro-Clear淺層砂濾工藝可廣泛運用于生物處理的深度處理、生產廢水處理、造紙廢水處理；也可用于微超濾、反滲透等的預處理；還能處理生產用水、冷卻水，做到污廢水的再生回用；它可遍及石油、食品、飲料、金屬、造紙、制藥等多個行業，在全球有近千套Hydro-Clear淺層砂濾系統在穩定地運行著。

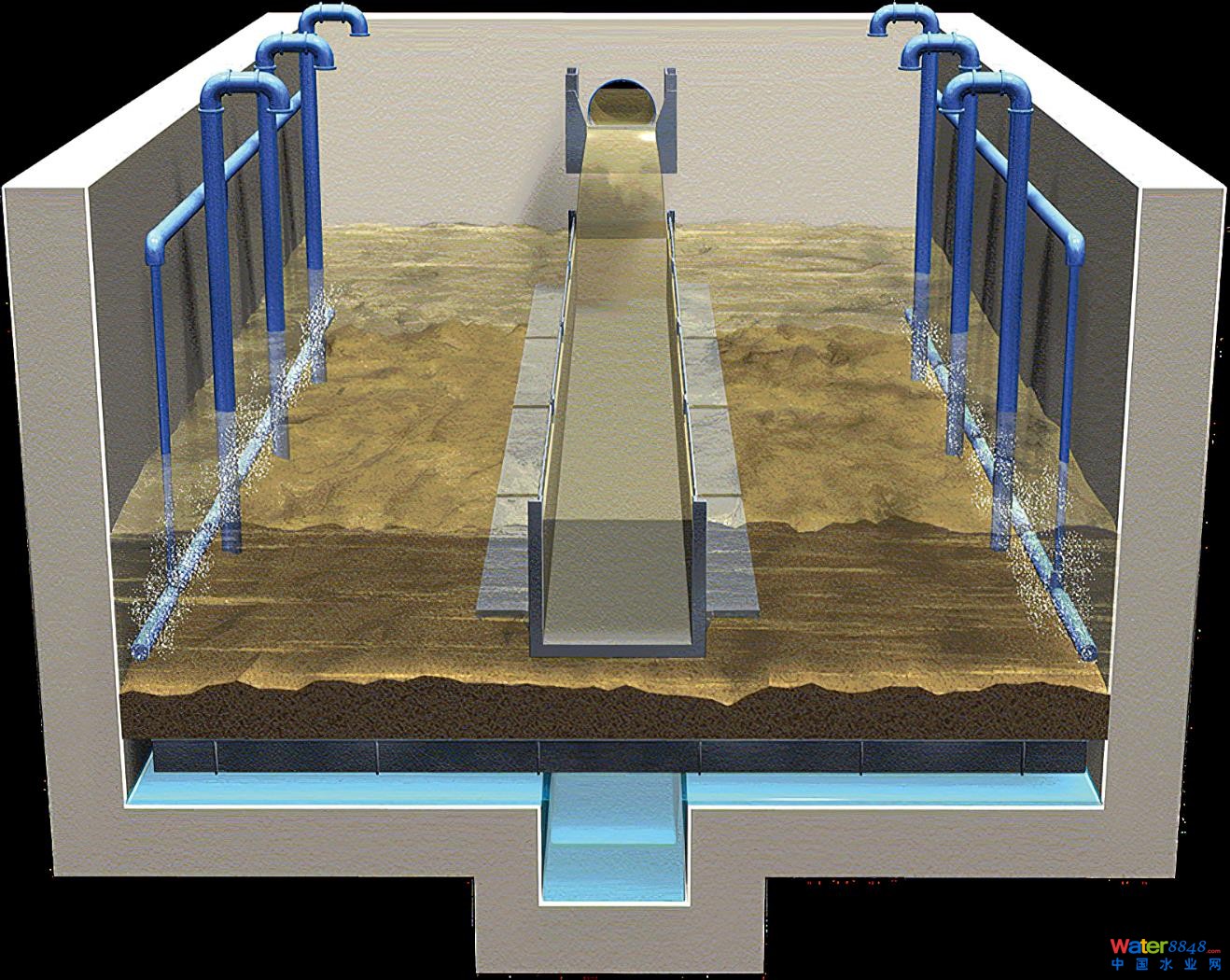

Hydro-Clear淺層砂濾的獨特之處在于它有一個under-drain暗渠集配水系統、單一濾料的淺層濾床及細砂載體。當污物堵塞濾床時，PLC系統對過濾介質進行周期性脈沖攪拌，以延長過濾時間并自動保持在線過濾，即使負荷和水質發生變化也是如此。

由于Hydro-Clear的淺層單元設計（通常為1.8～2.7m深），使得土建施工花費降至最低。通常設計濾速為8-11m/h，該設計使濾池有較高的效率和成本效益。典型的反沖洗速度僅為29m/h，周期為3.5分鐘。反沖洗造成高速射流從而對濾料進行有力地沖洗，在濾床內形成高度紊流，促使濾料互相擦洗，實現對濾料的徹底清洗。整個系統都會低能耗、高效率的運轉，因此也降低了運行費用。



二、運行方式

1、過濾周期的開始

廢水通過進水渠上的配水堰進入過濾單元，并重力流至進水分配/反洗排水槽，再通過堰流到濾床上。防濺板有助于將水均勻分配至濾床上。通過這種串聯分流方式，溶解氧也被帶入到污水中。

2、雖已污堵，但還可以繼續過濾

隨著過濾過程的持續進行，污水中非常微小的顆粒被截留在濾床表面。細顆粒進入砂粒間的空隙并被截留。此時，大顆粒則會完全覆蓋濾床表面，從而使過濾單元內水位高出濾床表面，水頭損失逐漸加大。

3、液位上升到一定高度，啟動空氣- 攪拌和脈沖 - 攪拌系統

空氣- 攪拌系統產生的低壓擴散氣泡使懸浮物和過濾液體在濾床上形成環流。使絮狀顆粒從濾料表面脫離并使他們懸浮在液體中。脈沖-攪拌系統具有無需反沖洗，即可使濾床表面有自動再生的能力。在脈沖-攪拌過程中，濾后清水閥關閉，將空氣壓入池底集配水系統。打開反沖洗進水閥，反沖洗泵將濾后水壓入池底集配水系統。帶壓反沖洗使濾料得以反沖擦洗，同時壓力反沖洗水推動被壓入的空氣，輔助擦洗�？諝�“脈沖”使截留在濾料表面的污染物向濾床上部的原水中遷移，從而減少水頭損失并使過濾過程得以延長。

4、反沖洗開始

每次脈沖之后，濾料表面以上的液位就會下降，過濾過程則會持續。當達到最大水頭損失時，啟動反沖洗循環。存儲的濾出水通過池底集配水系統壓上來，通過濾床先進行空氣脈沖攪拌，緊接著是反沖洗。廢水通過反沖洗槽排出。反沖洗循環以29m/h的速度僅僅持續3.5分鐘，然后又回到正常過濾過程。

三、特性和優勢

Hydro-Clear淺層砂濾的特征和優勢
特征	優勢
淺層，濾床厚254mm	淺池設計減少了土方、水泥及相關的土建成本。
單一濾料，細砂載體	效率的最大化。能夠有效捕捉小/大顆粒。截留固體。
脈沖-攪拌系統	表層濾料再生，延長過濾時間。
反沖洗系統	在3.5分鐘內以低能耗和小水量，有效地對濾料反沖洗。對濾料沖洗時無需對濾床表面進行機械清洗或者使濾床完全流化，從而減少濾料損失。
油脂去除系統	無需人工，可自動對濾料進行化學清洗。無需手動去除油脂或更換濾料。
控制系統易于操作，便于自動化運行	無人看管下，一天可以24h運轉。
鋼結構池體或混凝土池體	不同尺寸、流量有不同的池型選擇�？梢愿鶕�(jù)不同要求進行設計。
現場指導測試組件	可現場測試
適于升級改造	使用現有池體即可對過濾能力進行升級。
服務	經驗豐富的現場技術人員可以及時進行售后服務。

四、應用范圍和行業



Hydro-Clear淺層砂濾系統不僅可以過濾二級處理出水，還有廣泛的應用領域，包括：

¨        污水排放

¨        廢水回收和再利用

¨        原水過濾

¨        冷卻水處理

¨        地下水補給

¨        沖洗水處理

¨        反滲透前處理

¨        紫外線消毒前處理

¨        鋼廠和金屬加工廠

¨        汽車行業

¨        醫藥行業

¨        石油加工

¨        化學品生產

¨        發電廠

¨        塑膠和人造樹脂加工

¨        紙漿和造紙

¨        乳制品

¨        食品及飲料



Hydro-Clear淺層砂濾是專門設計用來滿足比較嚴格的污水處理標準的。憑借獨特的池底集配水系統設計和淺濾層，Hydro-Clear淺層砂濾可以截留并儲存大量固體（包括細小顆粒），并在抵御固體負荷及水質特性波動的情況下仍能保證出水。這使我們的過濾器能夠完美地處理任何工業廢水和市政污水，實現再生水回用。

膠態油脂和油會堵塞任何過濾系統。通常，運行者采用人工預加氯的方法來避免該現象的發生。而使用Hydro-Clear淺層砂濾的話，化學清洗系統就可以去除附著在濾料上的油類乳化物等污染物，使砂層得以凈化。
