摘要：山東省日照市某鎮域內行政村存在生活污水橫流、亂排亂倒現象，污染了周邊水體，影響了農村人居生活環境。為解決此問題，該鎮因地制宜、統籌規劃，對鎮域內23個居住相對集中且污水排放量較高的單村或聯村，采用青島歐仁環境科技有限公司的3D-RBC立體結構生物轉盤技術建設污水處理站進行集中處理。該項目采用專業化污水處理團隊與國企聯合運營、智慧水務云平臺遠程物聯網運營，實行鎮督導、村落實、運營班組實施的管理運營模式。自2020年10月開始運行至今，3D-RBC立體結構生物轉盤技術處理效果較好，在進水COD、氨氮分別為168.0～387.8、23.1～93.2 mg/L的條件下，出水COD和氨氮分別為16.6～47.5、0.9～4.4 mg/L，達到了《城鎮污水處理廠污染物排放標準》（GB18918—2002）的一級A標準。該項目采用3D-RBC立體結構生物轉盤一體化設備，無需風機曝氣，生化部分噸水占地0.12m2/m3污水，生物轉盤噸水電耗為0.12kW·h/m3污水。3D-RBC立體結構生物轉盤技術具有占地面積小、運行成本低、操作簡便、運行穩定的優點；采用智慧水務云平臺運營系統，可大大提高運營效率。
0 1
項目概況
山東省日照市某鎮域內行政村存在生活污水橫流、亂排亂倒現象，污染了周邊水體，影響了農村人居生活環境。為解決農村生活污水問題，保證周邊流域水體安全，提升農村人居環境水平，全面助力鄉村振興，青島歐仁環境科技有限公司采用污水“分離、分流、納管、凈化”（黑水與灰水分離、雨水與污水分流、污水納管、3D-RBC立體結構生物轉盤技術凈化）模式，高效治理“三水”（廁所糞污、廚房污水、洗滌污水）。該項目采用集設計、建設、運營、維護“四維一體”的模式，同時引入專業化污水處理團隊與國企聯合，對農村生活污水進行綜合整治。在運營方面，建設了農村污水運營中心，采用物聯網系統對鎮域內的污水處理站點進行集中化智能管理，遠程操控，科學維護。該項目已建成3D-RBC立體結構生物轉盤工藝污水處理站23座，近期污水處理總規模為1500m3/d，主要包括：格柵渠、調節池、3D-RBC一體化生物轉盤設備、景觀池、污泥池等構筑物。
根據前期調研實測進水COD在112.00～392.60mg/L、NH3-N在26.10～66.72mg/L、TP在3.36～5.78mg/L，結合實測數據確定該工程設計進水水質見表1。該工程設計出水水質執行山東省《農村生活污水處理處置設施水污染物排放標準》（DB37/3693—2019）中的一級標準，具體見表1。
表1 設計進水和出水水質
|
項目 |
COD(mg/L) |
NH3-N(mg/L) |
TP(mg/L) |
pH值 |
|
進水 |
≤500 |
≤80 |
≤6 |
6～9 |
|
出水 |
≤60 |
≤8（15） |
≤1.5 |
6～9 |
|
注：括號內的數值為水溫≤12℃時的排放限值。 |
0 2
工藝流程
該項目各個站點比較分散，缺乏相對專業的技術運維人員，宜選用施工簡便、運維方便、自動化程度高的一體化設備。與污水處理市場上常用的生化工藝（常規活性污泥法、A/O工藝、SBR、MBR等）相比，3D-RBC立體結構生物轉盤工藝施工周期短、操作運維簡單、單位運行成本低。結合該污水站的實際情況，最終確定選用3D-RBC立體結構生物轉盤工藝。污水處理工藝流程見下圖。

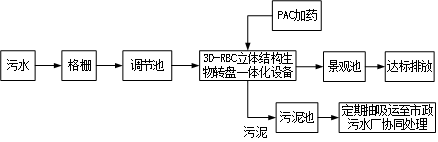

污水處理工藝流程

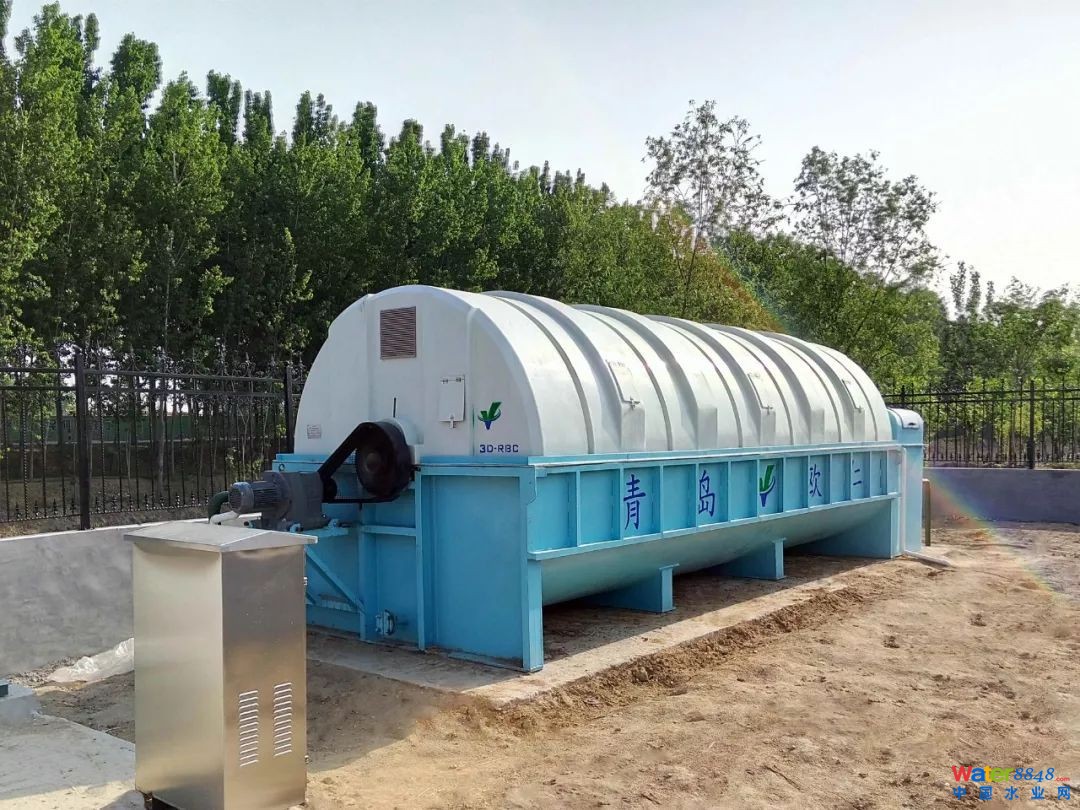

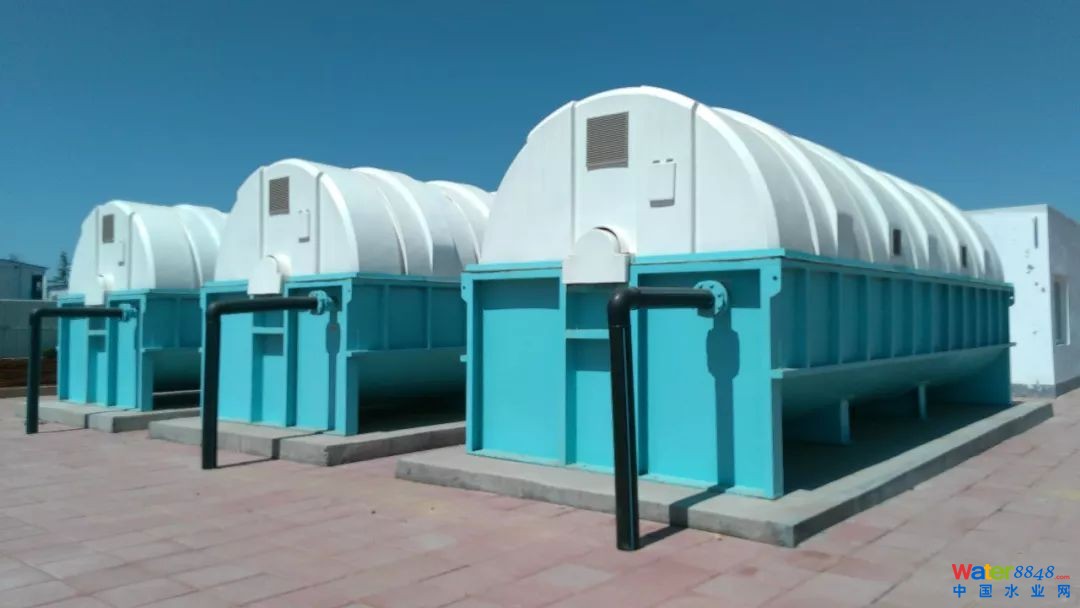

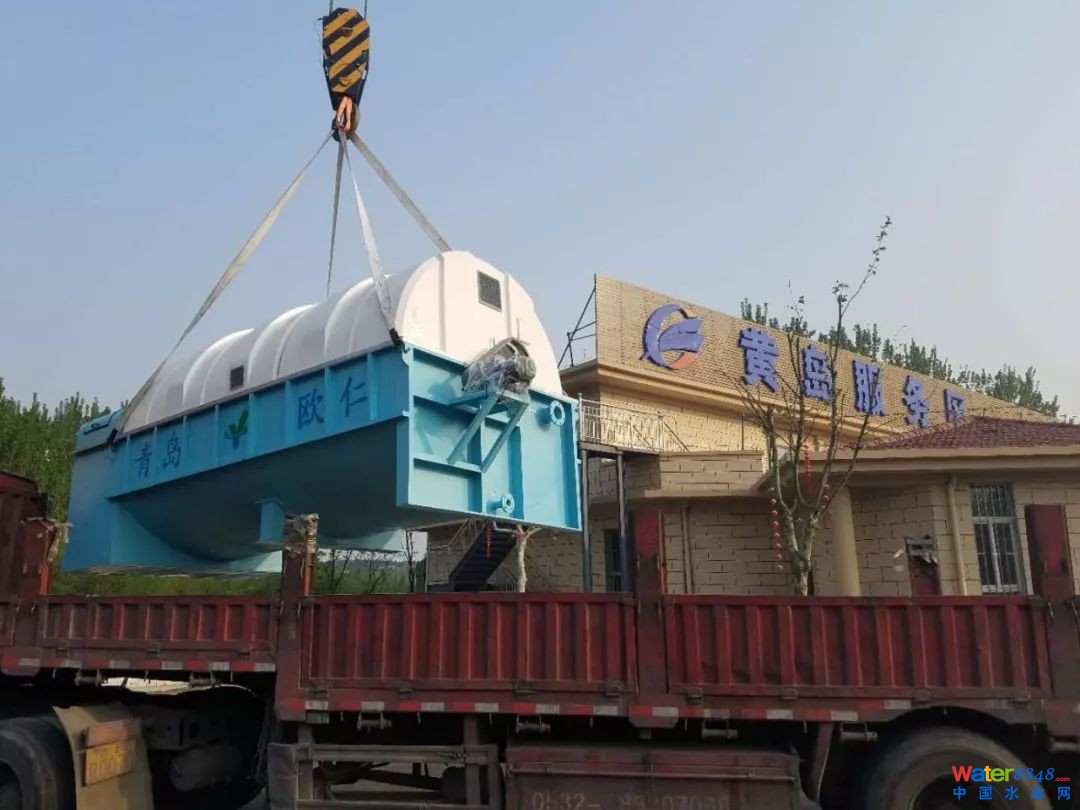

3D-RBC立體結構生物轉盤一體化設備
污水從調節池經潛污泵提升進入3D-RBC立體結構生物轉盤中，盤片約有40%的部分浸沒在污水中，驅動電機帶動軸一起轉動，盤片帶動污水與空氣交替接觸從而吸收空氣中的氧氣，并與污水中的有機物接觸，在生物轉盤盤片表面附著生長一層生物膜，通過生物膜去除污水中的污染物。
0 3
工程調試運行
該項目于2020年10月陸續調試運行，調試方案如下：
①各建（構）筑物注入清水；
②對潛污泵、3D-RBC立體結構生物轉盤設備進行單機運行調試，并對三相電機進行正反轉檢查與調整；
③按照先后順序依次運行調節池潛污泵、3D-RBC立體結構生物轉盤一體化設備等，對污水處理系統進行聯動調試；
④3D-RBC立體結構生物轉盤設備在連續進水情況下，3 ～5天盤片出現了掛膜跡象；5 ～15天盤片上生物膜逐漸增多增厚，15 ～30天盤片上均勻附著一層生物膜，此時生物轉盤設備的污水處理效果達到較好狀態；
⑤出水流經景觀池后排放。
經過1個月左右的穩定運行，系統運行狀態良好，出水各指標均達到排放標準，具體見表2。
表2 實際進、出水水質
|
項目 |
COD(mg/L) |
NH3-N(mg/L) |
TP(mg/L) |
pH值 |
|
進水 |
385.20 |
65.27 |
3.22 |
7 |
|
出水 |
45.20 |
4.05 |
0.39 |
7 |
|
標準 |
≤60 |
≤8（15） |
≤1.5 |
6～9 |
0 4
運營模式
該項目針對每個村的實際情況，因地制宜，分類施策，探索出污水治理模式——推廣“分離、分流、納管、凈化”（黑水與灰水分離、雨水與污水分流、污水納管、生物轉盤工藝凈化）模式，高效治理“三水”（廁所糞污、廚房污水、洗滌污水）。由政府投資建設三格式化糞池、污水收集管網、3D-RBC立體結構生物轉盤工藝污水站等設施；配備吸污車輛，設立長效運維專項資金，采用專業化污水處理團隊與國企聯合運維，實行鎮督導、村落實、運維班組實施的管理運維模式。

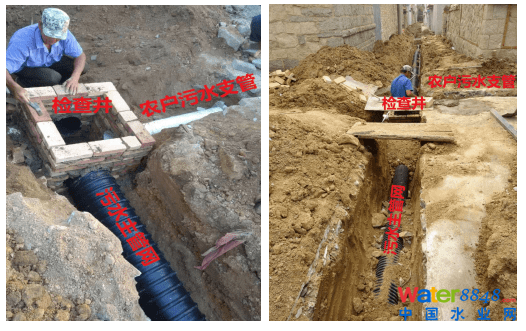

污水收集管網

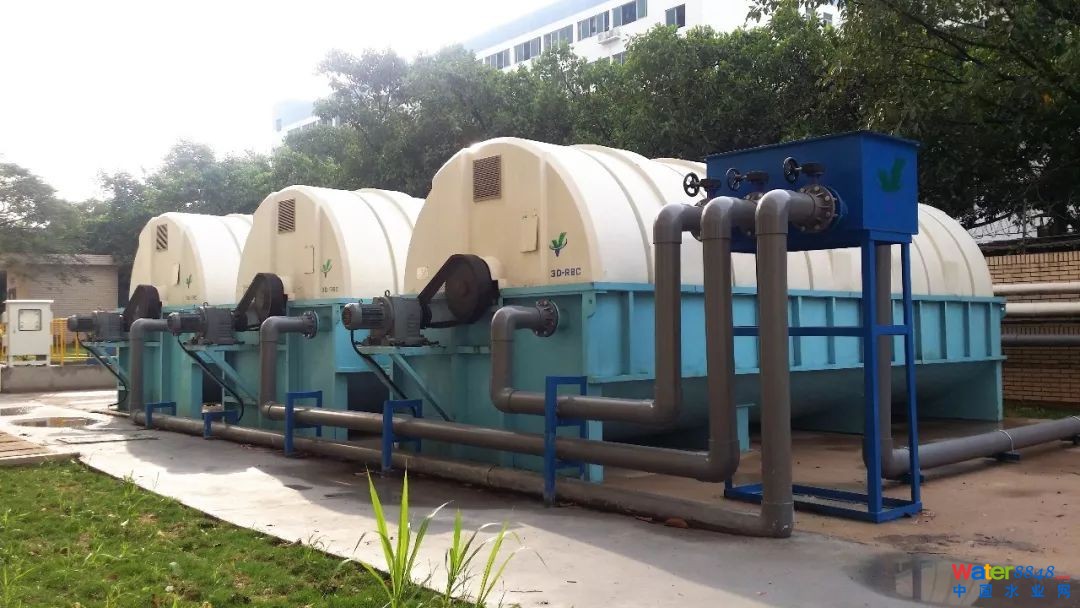

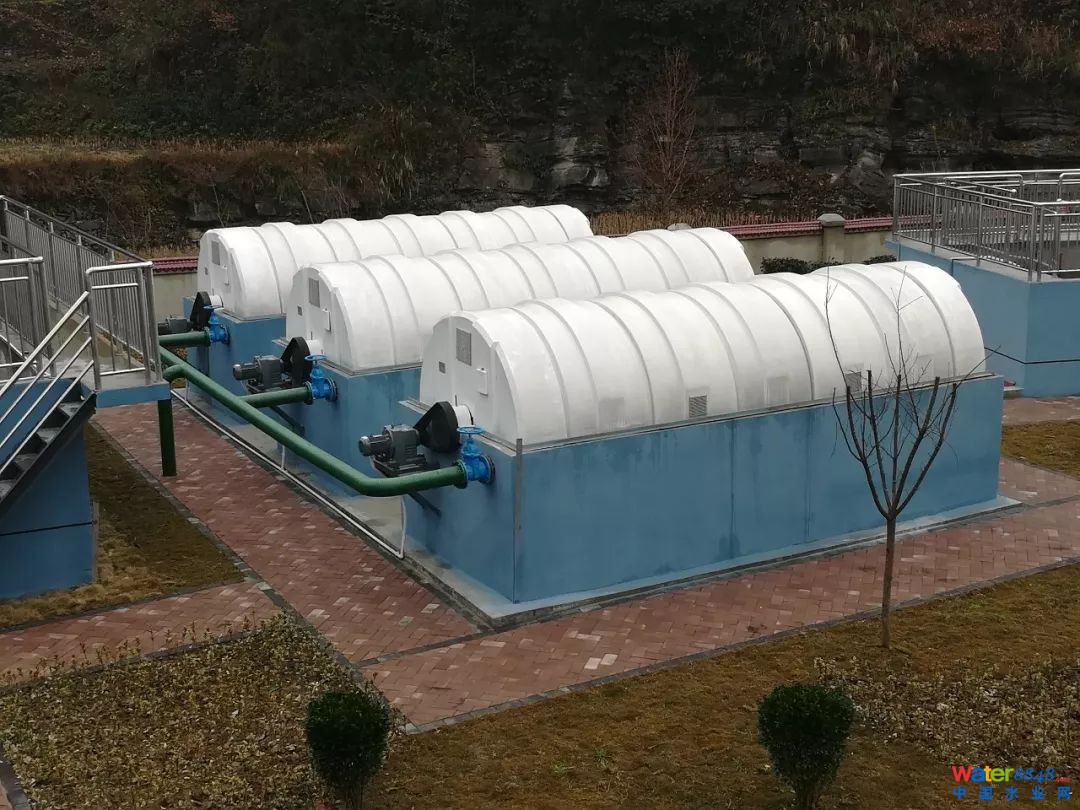

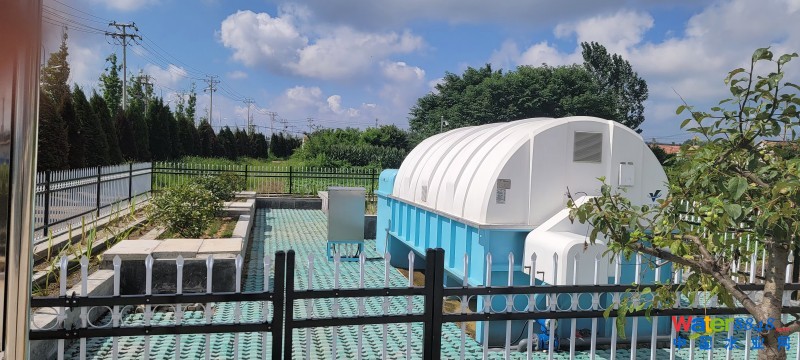

3D-RBC立體結構生物轉盤污水站
在處理利用方面，廁所糞污即黑水經三格式化糞池處理后，部分達到無害化處理要求的糞液就地就近就農利用；其余部分與廚房污水、洗滌污水等其他生活污水匯流，經污水管網收集至3D-RBC立體結構生物轉盤工藝污水站進行凈化處理，污水處理后達標排放或用于農田灌溉。糞渣、糞皮與其他農業農村有機廢棄物一起堆泡成農家肥，或轉運至有機肥企業用于肥料生產。污水站產生的污泥經脫水后運至河山污水處理廠協同污泥處理，污泥干化后可用于市政綠化用肥料。
在項目運營方面，采用專業化污水處理團隊與國企聯合運維，實行鎮督導、村落實、運維班組實施的管理運維模式。運維團隊引入物聯網技術對污水站進行智能化管理，采用物聯網+智慧云平臺運營管理模式，通過物聯網和3G/4G/5G技術，將生活污水處理站點數據實時傳遞到監控室的集中監控中心，以實現對系統的統一監控和分布式管理。通過電腦或手機客戶端即可遠程監測和調控污水處理終端的運行情況，實現各工藝單元設備運行數據的實時采集，保障污水站運行穩定性，減少運維人員的日常巡檢工作。該項目的運營示意圖如下。

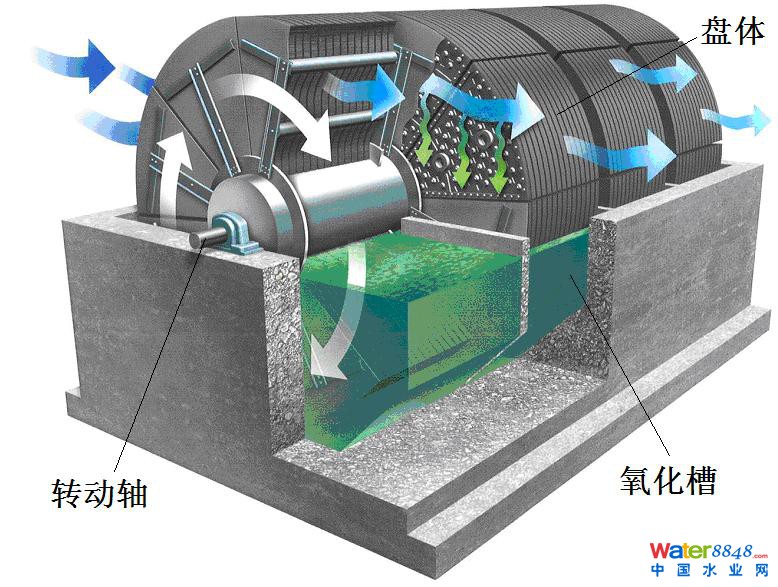

3D-RBC立體結構生物轉盤應用示意圖

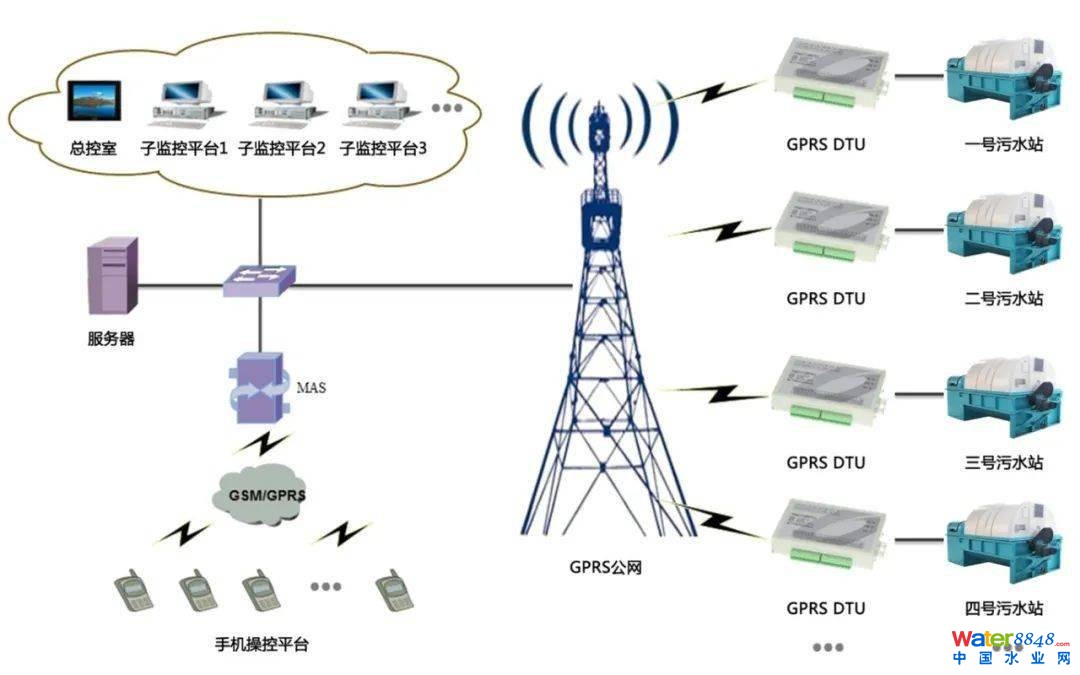

歐仁智慧云平臺應用方式示意圖

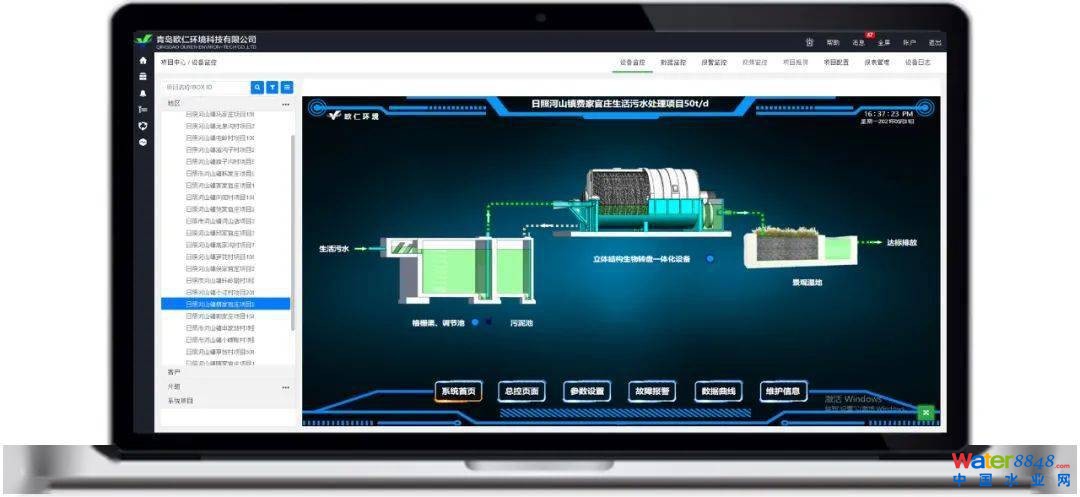

歐仁智慧云平臺電腦端操作界面
0 5
運行費用
運行費用主要包括電費、人工費、藥劑費等。主要設備及能耗見下表（以300m3/d為例）。
表3 主要設備電耗
|
設備名稱 |
數量 |
單機功率/ kW |
使用功率/ kW |
運行時間/ (h/d) |
耗電量/ (kW∙h/d) |
|
|
總數 |
備用 |
|||||
|
調節池提升泵 |
2 |
1 |
0.25 |
0.20 |
24.00 |
4.80 |
|
3D-RBC生物轉盤 |
1 |
0 |
3.52 |
1.54 |
24.00 |
36.96 |
|
加藥系統 |
1 |
0 |
0.80 |
0.64 |
24.00 |
15.36 |
|
總計 |
57.12 |
|||||
|
注：以上未包括路燈、照明等污水站用電。 |
①電費E1：按0.8元計算折合噸水電費，E1=57.12×0.8÷300=0.152元/(噸·水)。
②藥劑費E2：PAC投加量為8L/h，PAC濃度為5%，單價按2000元/噸計算，E2=8L/h×5%×24×21 ÷500=0.013元/(噸·水)。
③人工費E3：該項目總污水量為1500m3/d，由3名運營人員負責運營，工資為4000元/月，E3=4000×3人÷30÷1500=0.27元/(噸·水)。
綜上，噸水直接運行費用為：E1+E2+E3=0.435元/(噸·水)。
0 6
項目總結
（1）農村水環境連片整治項目雨污分流問題
①問題：存在雨污不分流、雨污分流不徹底、雨季時雨水大量混入、旱季時地下水混入或污水外滲造成污水量少、養殖廢水或食品加工廢水等非生活污水混入等問題；
②解決措施：一方面由專業的施工隊伍進行雨污分流管網鋪設施工，另一方面管網施工過程中要加強過程監督管理，保證施工質量，防止非生活污水接入污水收集管網。
（2）農村水環境連片整治項目污水站選址問題
污水站選址盡量選取地勢低洼處，可減少污水提升，節約能耗；同時應當考慮減少占地，盡量遠離居民房屋、便于污水收集管網鋪設等。
（3）農村水環境連片整治項目建成后，現場缺乏專業技術人員，不利于后續的運營工作。建議采用政府購買運營服務，聘請專業的污水處理團隊負責運營工作，形成污水治理項目長效運營機制，保證農村水環境連片整治項目長效有序運營。
青島歐仁環境科技有限公司
地址：青島市市南區太平路 51號山東國際貿易大廈 34樓 3401室
歐仁環境 全面升級的3D-RBC立體結構生物轉盤一體化設備 引領村鎮污水處理市場
來源：歐仁環境
5月4日-6日，IEexpo 2017 第十八屆中國環博會在上海新國際博覽中心順利舉行。歐仁環境憑借奪人眼球的展臺設計和獨具一格的展品展示，展臺上客戶絡繹不絕，紛紛駐足詳談。
自主研發、全面升級的3D-RBC立體結構生物轉盤一體化設備是此次展會的焦點，3D-RBC立體結構生物轉盤一體化設備除了具有效率高、能耗低、產泥少、占地小、維護管理簡單、壽命長等優點外，穩定性和節能性較同類產品有大幅提升，采用PLC自動控制系統，實時監控整個污水處理系統的運行，配套物聯網技術，真正實現了“中國智造”的目標。在村鎮、社區、旅游度假區、別墅區、公共服務區、企業、學校、醫院、黑臭水體治理等領域得到了廣泛的應用。
展會云集了來自全球的客戶，除了對產品質量問題的關心外，對服務能否到位也給予了極大的關注。產品是生命，服務是保障，歐仁環境把“讓每一個項目都成為歐仁產品的樣板工程”作為服務目標。在全國建立了健全的營銷服務體系，在產品選型、售后服務等各個環節中，由專業人員提供主動、快速、全面和細致的服務。
展會是企業技術實力和人員素質的綜合展示平臺，歐仁環境展現給觀眾的是一個朝氣蓬勃、積極進取的團隊形象。歐仁環境的團隊將肩負開拓分散式污水處理市場新領域、新方向的使命，以產品為基礎，以服務為保障，共建分散式污水處理行業美好的明天。

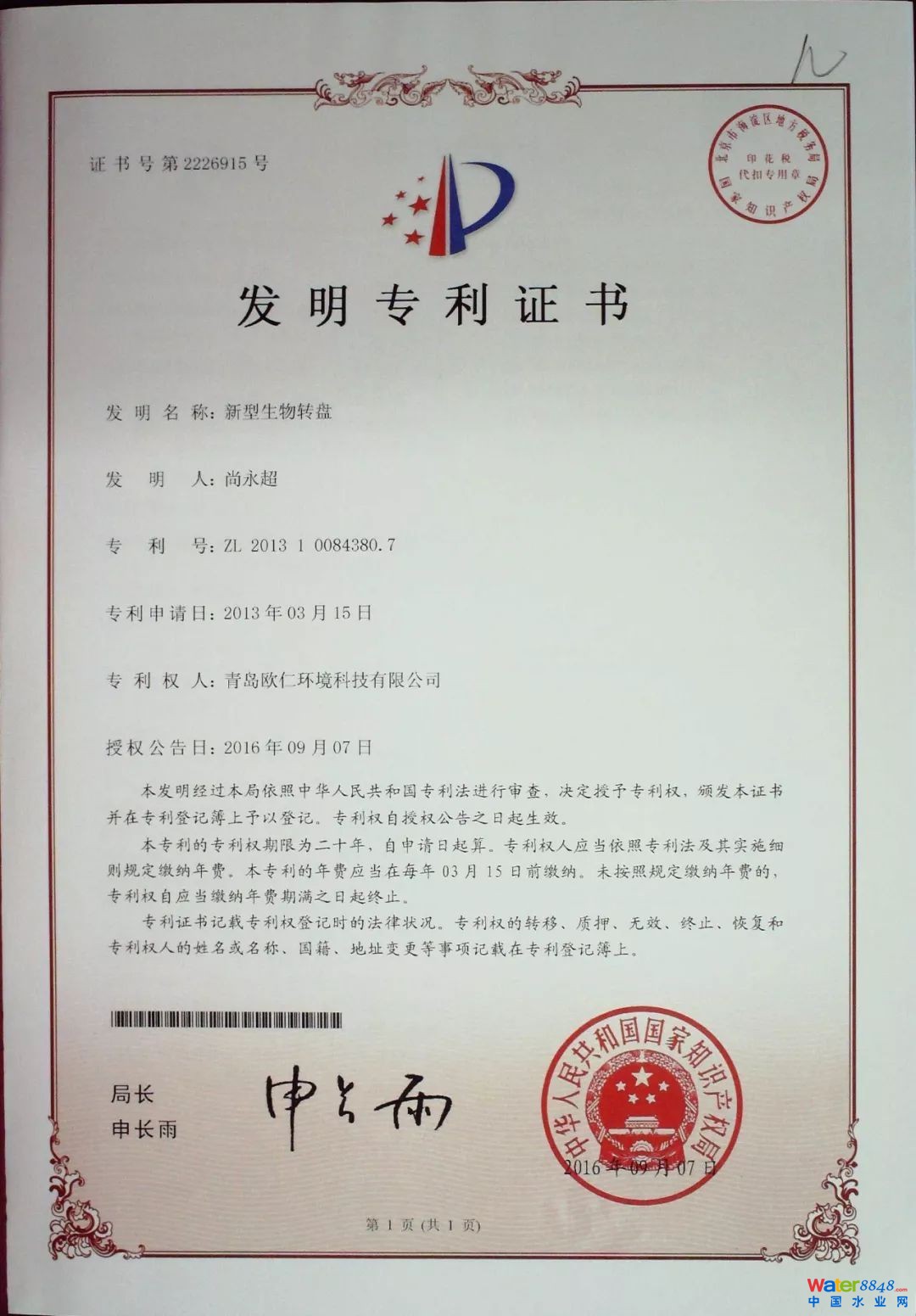

專利展播∣新型生物轉盤（ZL2013 1 0084380.7）
編者按：2018年6月21日，《中國給水排水》微信公眾號（cnww1985）發布了征集水處理專利的消息，短短幾天，收到大量回復和投稿。對于這些投稿，我們經過編輯整理后，將在微信公眾號上陸續展播，期待業內人士關注并發表評論。我們希望有更多有價值的創新成果在這個平臺展示，共同為推動行業發展進步匯聚一份力量！
專利名稱：新型生物轉盤
申請人：青島歐仁環境科技有限公司
發明人：尚永超
專利（申請）號：ZL 2013 1 0084380.7
授權時間：2016年09月07日
技術領域
該發明屬于污水處理工程中有機廢水處理領域，具體涉及一種新型生物轉盤。目前已廣泛應用于以村鎮污水處理為主的分散式污水處理領域。
研究背景
生物轉盤是較早使用的一種生物膜法處理污水的工藝。目前國內生物轉盤的盤片多為平板盤片或波紋狀，生物轉盤盤片存在比表面積小、掛膜脫膜性能差、處理效率低、占地面積大等缺點，在國內一直沒有得到大規模推廣和應用。盡管原有的生物轉盤具有噪音小（不使用鼓風機）、臭味少等很多的優點，但由于占地面積大、能耗高、效率低等缺點限制了它的大規模使用。
發明內容
為解決上述問題，該發明的目的是提供一種掛膜性能好、能耗低、占地面積小且效率高的新型生物轉盤。
具體實施方式
新型生物轉盤主要由盤體、護罩、槽體和驅動裝置構成。盤片在驅動裝置的帶動下轉動，在水中不斷吸附和分解污水中的有機物，在露出水面時又與空氣中的氧進行交換。由于盤片形成結構是立體空間結構，在同樣的空間內生物膜具有巨大的比表面積，形成了面積巨大的生物膜，其整體掛膜性能好；立體空間結構使得空氣易于到達生物膜的任何部分，老化的生物膜也易于脫落并隨水排出污水槽，這樣整個轉盤的活性較好，效率較高；相同體積的情況下，采用該新型生物轉盤具有更多的高活性微生物，就可以處理更多的污水，處理單位污水就占用更小的空間，更小的空間對驅動電機功率要求就更低，其能耗較低且占地面積較小。該新型生物轉盤不使用風機曝氣，沒有噪音，臭味較少，且可有效提高其污水處理效率，實用性好。根據該發明制作的生物轉盤，占地面積只是傳統生物轉盤的40%~60%，耗電量只是傳統生物轉盤的40%左右，相比傳統的生物轉盤節約電能50%以上。
成果轉化情況
目前以該發明為支撐的3D-RBC®立體結構生物轉盤污水處理技術已納入《山東省水污染防治先進技術目錄》，在全國十多個省份（河北、寧夏、天津、山東、江蘇、浙江、山西、貴州、湖北、四川、廣西、云南、福建、廣東等）開展了工程應用，總規模約38750m3/d。主要應用于村鎮污水處理、社區污水處理、別墅區污水處理、旅游度假區污水處理、公共服務區污水處理、學校污水處理、醫院污水處理、黑臭水體治理、機場臨建區污水處理、水源地保護區污水處理、畜禽養殖廢水處理等。2018年6月，3D-RBC®立體結構生物轉盤助力上合組織峰會，作為應急保障污水處理站，解決沈海高速黃島服務區的污水問題。

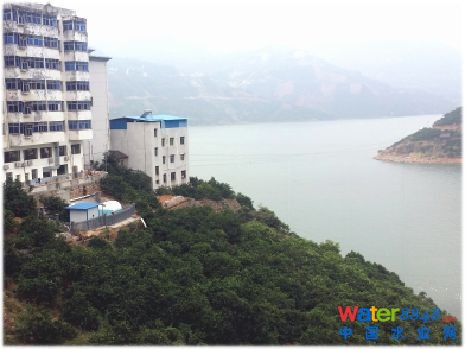

（1）機場臨建區污水處理工程
處理規模：1000m³/d
執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級B標準
（2）企業生活污水處理工程
處理規模：900m³/d
執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級B標準

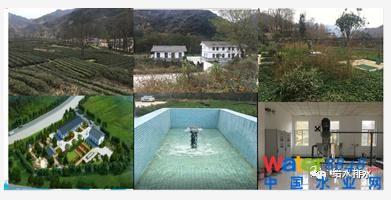

（3）村鎮污水處理工程
處理規模：1500m³/d
執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級A標準
（4）農村污水處理PPP項目
處理規模：9900m³/d
執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級A標準
處理規模：5010m³/d
執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級A標準
（5）黑臭水體治理工程

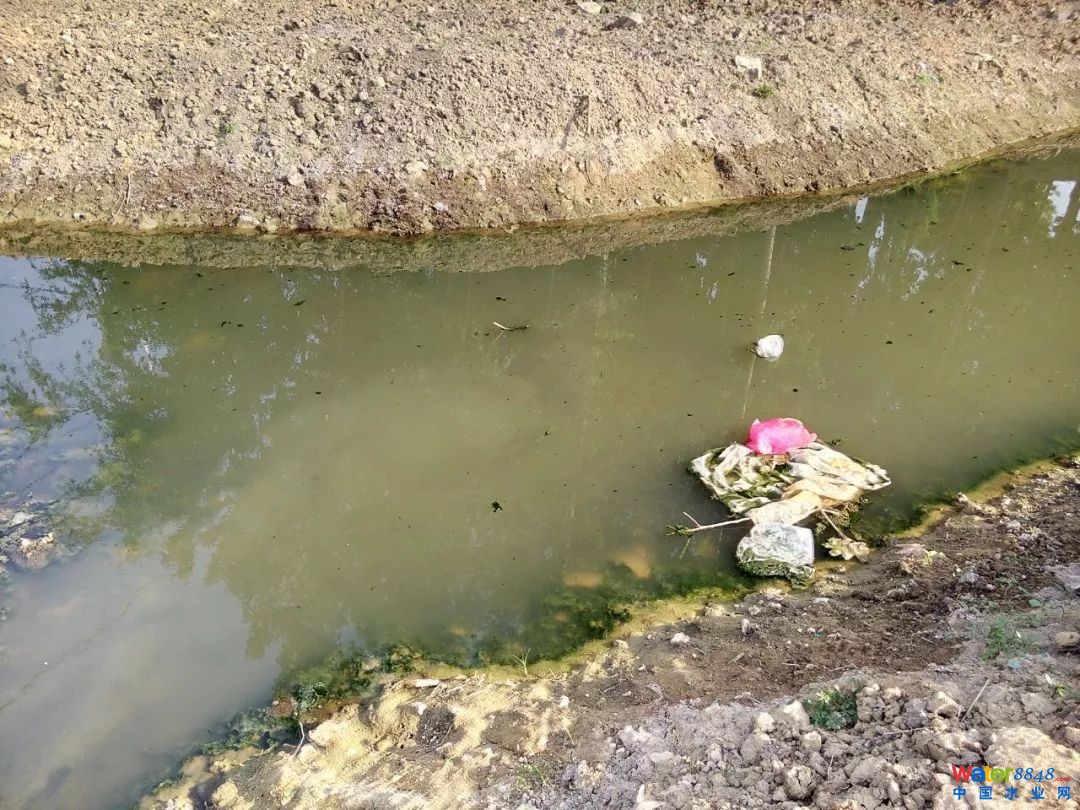

處理前
工程現場
處理后
處理規模：300m³/d
執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級B標準
（6）社區污水處理工程
處理規模：250m³/d
執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級A標準
（7）上合組織峰會應急保障污水處理工程
處理規模：400m³/d
執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級B標準
技術優勢
因能耗低、效果好/易掛膜、耐沖擊/占地少、易安裝/污泥少、環境友好/壽命長、易維護/智能化、易操控等優勢，3D-RBC®立體結構生物轉盤技術可以有效應對村鎮等遠離城市污水管網地區資金匱乏、缺乏專業技術人員、水質水量變化大等特點。
此外，引入物聯網技術，通過電腦或者手機客戶端即可直觀監測和調控，實現污水處理站各工藝單元的視頻監控和設備運行數據的實時采集，極大提高了污水處理站運行管理工作的穩定運行自覺性和數字化信息化水平。
專利運用及保護
（一）專利利用
依托該專利申請并正式列入了《山東省水污染防治先進技術目錄》。
（二）專利保護
為獲得市場競爭優勢，該發明專利還開展了系列知識產權申請工作。
系列知識產權授權情況
|
名稱 |
類型 |
授權編號 |
|
|
新型生物轉盤 |
發明專利 |
ZL 2013 1 0084380.7 |
|
|
生物轉盤與定盤過濾一體化設備 |
實用新型專利 |
ZL 2016 2 0991497.2 |
|
|
一種帶生物轉盤的過濾設備 |
實用新型專利 |
ZL 2016 2 0972318.0 |
|
|
一種固定圓盤過濾污水處理裝置 |
實用新型專利 |
ZL 2016 2 0972089.2 |
|
|
一種固定方盤過濾污水處理裝置 |
實用新型專利 |
ZL 2016 2 0972095.8 |
|
獲獎情況
|
時 間 |
獎勵名稱及等級 |
授獎部門 |
|
2016- 02-01 |
農村污水生物轉盤技術創新獎 |
北京首創創業投資有限公司 |
|
2016- 09-01 |
青島市中小企業專精特新（產品）技術 |
青島市經濟和信息化委員會 |
|
2017- 06-05 |
2017年度中國鄉鎮污水處理優秀案例 |
E20環境平臺 |
|
2017- 02-01 |
農村污水處理知名品牌 |
北京首創創業投資有限公司 |
|
2018- 02-01 |
農村污水處理技術創新獎 |
北京首創創業投資有限公司 |
|
2018- 06-14 |
2018年度中國農村污水處理優秀案例 |
E20環境平臺 |
效益分析
（1）經濟效益
以3D-RBC®立體結構生物轉盤技術為主體工藝的污水站運維費用低，噸水能耗低至0.1元。根據建設方需求，部分污水站的出水可回用于澆灑道路，解決道路揚塵問題；綠化或者周邊農田灌溉；改善村鎮生態環境的同時，節省了一定的用水支出。
（2）社會效益
以3D-RBC®立體結構生物轉盤技術為主體工藝的污水站，可以改善當?shù)丨h(huán)境衛生條件，降低疾病發生率，創建優美環境，保證居民身心健康且無噪聲、惡臭等二次污染。為促進社會主義新農村建設和農村環境連片整治起到很好的示范作用，保證了農村環境連片整治的順利實施。
（3）環境效益
以3D-RBC®立體結構生物轉盤技術為主體工藝的污水站極大削減了COD和氨氮等污染物的排放量，有效減少了水體富營養化等水質惡化現象的出現。
發展前景
2035年，我國農村污水處理率將達到70%，形成2000億的市場空間。雖然我國農村人口將從2014年的6.2億減少到4億，但2000億的市場仍將有2/3分布于百噸級規模的分散式污水處理市場。未來，分散式農村污水處理技術和設施仍有很大的市場空間。未來20年，生態文明、美麗鄉村、城鄉環境公共服務均等化是農村環境發展的主要政策方向。節能高效、操作簡單、自動化程度高、管理簡單的百噸級規模的污水處理技術設備，以及互聯網思維下的新型管理模式將是農村污水處理技術的主要發展趨勢。
新型生物轉盤技術在繼承了傳統生物轉盤能耗低、無二次污染等優點的基礎上，對盤體材質和結構進行了一定創新優化。有效加大了盤片的比表面積、豐富了生物相的種類，提高了系統的污水處理效率、增強了系統的運行穩定性。
以新型生物轉盤技術為主體工藝的污水站引入物聯網技術，通過電腦或者手機客戶端即可直觀監測和調控，實現污水處理站各工藝單元的視頻監控和設備運行數據的實時采集，極大提高了污水處理站運行管理工作的穩定運行自覺性和數字化信息化水平。“分散處理，集中管理”的運營管理理念，可以有效解決村鎮等遠離城市管網地區缺乏專業技術人員、資金匱乏等問題。
