唐建國總工總結：排水管道建設要做到“六講”

如何把建設有功能、有質量和能發揮作用排水管道的理念貫穿到排水管道建設中，唐建國總工結合多年實踐經驗，總結了排水管道建設“六講”。“六講”簡單、明了，有道理，也是做好排水管道規劃、設計、施工和管理的基本要求。

1 第一講范圍：

道路排水管道工程的設計范圍與道路工程的設計范圍是不完全一致的，除了沿道路長度范圍就有可能不一致外，排水管道的設計范圍更要講道路紅線外的所要服務的范圍，目的就是要能夠把這些所服務范圍的污水、雨水有效接進來。所以相關規劃文件、設計文件在描述排水管道設計范圍時，一定要把道路兩側的服務范圍在文件上說清楚，在圖紙上畫清楚。這也是為今后排水戶排水納管管理提供重要依據。

2 第二講對象：

道路兩側紅線外的服務范圍確定后，就應根據范圍內的具體情況，把服務范圍內的各類排水對象真正弄清楚，如居住小區、學校、醫院、工廠、機關、公園……。根據不同的對象確定相應的污水量、徑流系數，并統籌、合理考慮其依照規劃的發展變化。不分對象特征，采用綜合污水量、綜合徑流系數在一定程度上都是規劃、設計工作不深入、不扎實的具體表現。排水管道管徑、坡度是逐段變化的，根據的是什么？不就是根據服務對象的變化而變化嗎！設計計算書、圖紙一定要與服務范圍、服務對象相對應。弄清服務范圍和服務對象是現場踏勘的重要工作，真不能“走馬觀花”。設計文件說不清服務對象，排水納管管理與運維管理可真就要“無所適從”了。

3 第三講出口：

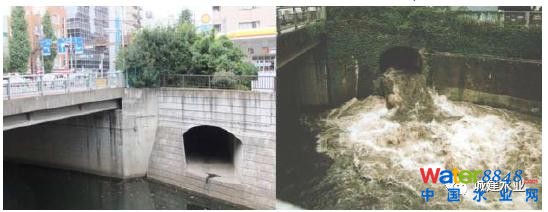

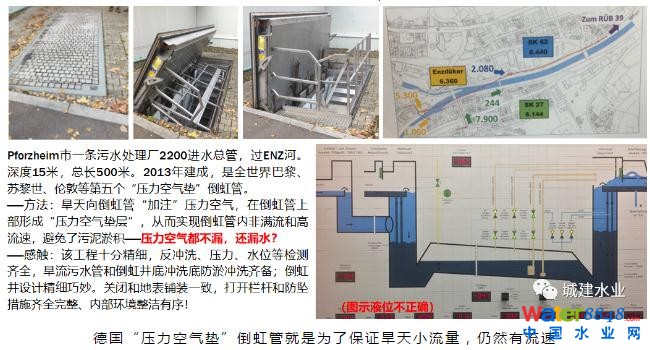

排水管道設計一定是從末端向起端設計的，污水、雨水管道要與下游道路污水、雨水管相接、與泵站相接，雨水管甚至要直接接入水體。所以一定要搞清楚相接點基本設計要素，管徑、坡度、管底高程，更要對下游系統可否接入所設計管道的設計水量進行必要的驗算和復核，可不能夠把管子“一捅了之”。能否把大學排水工程課本里的“管頂平接”、“水面平接”應用到實際情景中，就是基本功的體現。雨水直接排入水體，就一定要說清楚所排入的水體基本情況，如常水位、多年平均高水位、最高水位等。要提醒的是：保證“不淤流速”是排水管道設計的靈魂，一定要慎用“最小坡度”，特別是在按照遠期流量設計時，否則就要考慮沖淤措施。德國“壓力空氣墊”的倒虹管就是案例。自流雨水排水口一定要在常水位以上，一定要避免淹沒出流，否則設計的就不是滿管重力流，設計方法就錯了。

4 第四講進口：

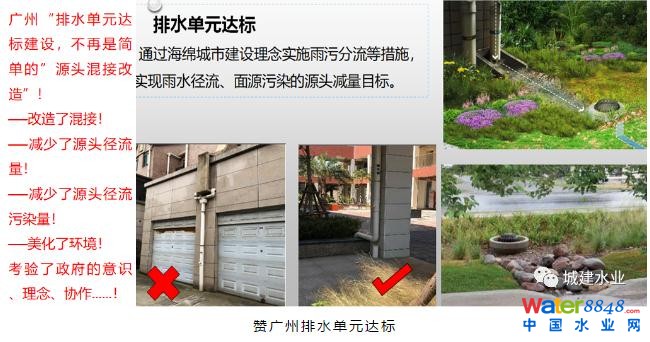

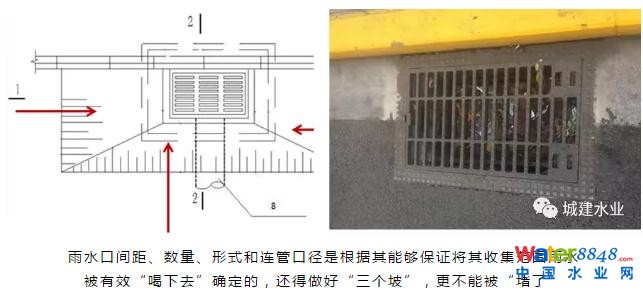

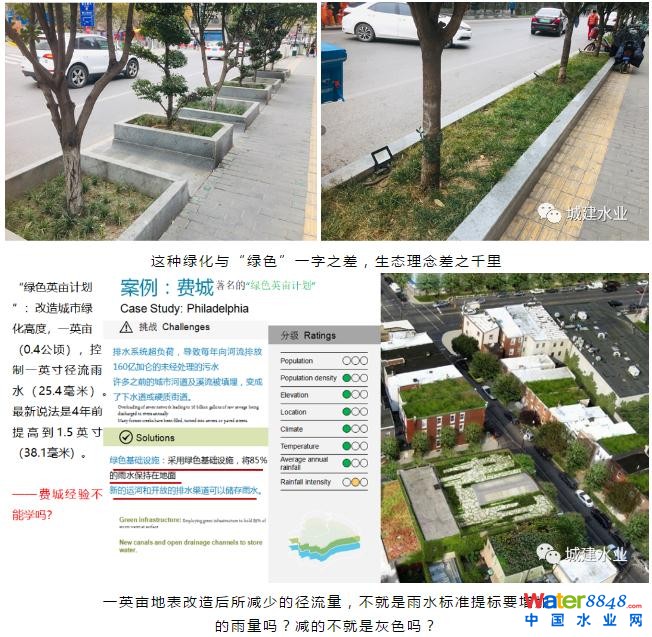

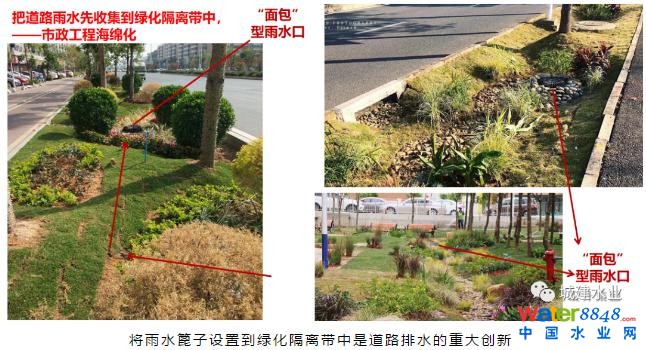

道路排水管道要為將服務范圍內排水對象的污水、雨水有效接入創造條件。自2006年，上海市水務局在推進第三輪環保三年行動計劃時，就提出了二級管網（沿道路敷設，服務于道路兩側排水戶的排水管道）包括伸出道路紅線一米的支管和支管末端檢查井，以便于三級管網（街坊、小區、企事業單位內）排水管道的接入�，F(xiàn)在看來，無疑是對實現污水全收集是正確和合理的。另外為了應對雨水排水標準提高，有兩個做法，一是做“加法”，二是做“減法”。“加法”不單是按照新的標準加大道路雨水管管徑，更重要的是要按照新的雨水標準把雨水篦子和連管設置好，要讓雨水系統能夠做到（雨水口）“嘴巴喝得進”、（連管）“嗓子進得去”、（道路雨水管）“腸子不梗阻”、（雨水排口）“排口排得出”。一定要記住脫離雨水收集口的雨水排水設計是不完整的雨水排水設計。“減法”就是做好LID，利用“海綿措施”把徑流量減下來，“減法”實際上也是對“進口”一種創新設計。將道路綠化隔離帶、人行道、小區內部、屋頂進行海綿化改造和設計，這就是創建“海綿城市”的具體行動，這就是城市工程海綿化。圖中美國費城的“綠色英畝計劃”案例就證明，“減法”是雨水排水提標的重要手段。做好“減法”還會收到一個非常好的效果，那就是有效減少了“徑流污染”，這是實現城市水體“下雨不黑”的最有效措施。“減法”體現的是“綠、灰”相結合，體現的是“優先考慮更多利用自然力量排水”。廣州利用綠色措施實現“排水單元達標”就是對雨污混接改造工作的創造性發展。很多城市雨水排水規劃、設計文件為體現海綿城市創建和提標，不談綠色措施，而簡單地將“綜合徑流系數”調整0.6是不科學、不現實和不負責任的做法。

5 第五講系統：

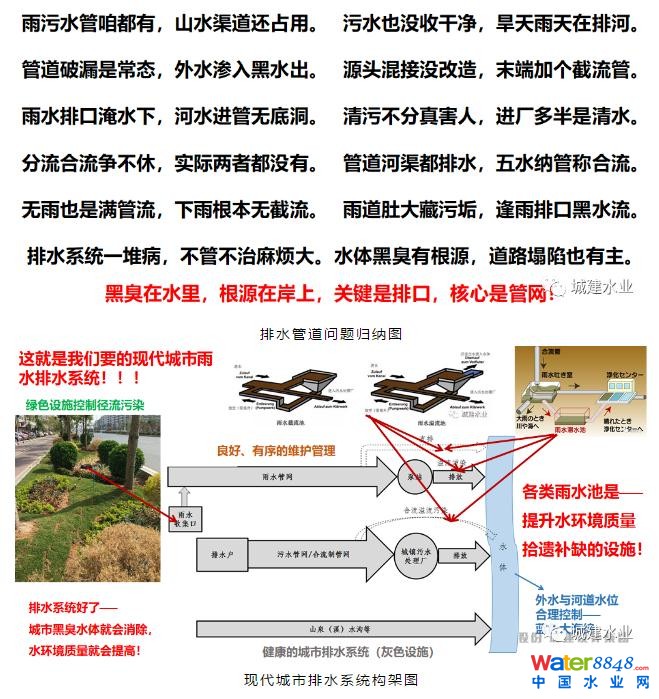

“講范圍、講對象、講出口、講進口”就是“講系統”的具體表現。在此基礎上，設計計算書還要包括：在最小水量時，如按照遠期水量設計的管道，近期最小流速不滿足要求的對策措施，包括倒虹管；在水體高水位時，排水管道高水位時，道路積水時等的排水條件的復核與驗算。當然，降雨前能夠?qū)崿F(xiàn)城市水體低水位，是保證雨水安全排水的前提，這也是“藍色措施”。在新建排水管道的同時，不要忘了對“滿身是病”的現狀排水管道進行整治（這就是“管”的內容）。上海中心城區雨水排水規劃方案提出的“管、綠、藍、灰”有機結合的理念是支持排水標準與內澇標準提升和雨天出流污染削減多目標同時實現的基礎，是系統規劃的體現，也是正確的路徑。僅依靠按照若干毫米設計的所謂雨水調蓄池解決不了雨水排水提標，也解決不了城市水體“下雨就黑”。

6 第六講質量：

“排水管道、排水管道”是指能夠發揮正常排水功能的管道，其質量是不可忽視的，沒有質量，就不能夠保證排水功能的發揮。如果前“五講”的重點是對規劃與設計的約束，“講質量”則是對規劃、設計、施工與管理全過程的要求。“管材質量要牢靠、管道基礎要托底、管道接口要嚴密、管道回填要密實、功能檢查要保證、窨井質量要保證、運維管理要到位”49字箴言全面概括了對排水管道質量保證的要求。如果還要提一個質量標準，那就是“兩張圖、兩句話”：污水管道非滿流、有濃度、水暢流；雨水管道：旱天無積泥、無水流。

原標題:技術交流 |唐建國總工總結：排水管道建設要做到“六講”
