“生態文明應從基礎服務向高質量服務轉變。現在供水技術的展示不只是停留在基本供水能力之上,而是追求更高水準,無論是儀表還是裝備、材料,這是一種高質量發展的表現。”E20環境平臺董事長、首席合伙人、研究院院長,北大環境學院E20聯合產業研究院院長傅濤在“2021(第六屆)供水高峰論壇上提到。
供水行業也從全面小康走向全面現代化。7月21日,青島海威茨儀表有限公司(以下簡稱“海威茨”)總經理姚永勝在“2021(第六屆)供水高峰論壇上做了題為“全面感知推動供水精準量化——基于用水行為計量”的報告。
姚永勝
供水智慧化平臺
供水智慧化平臺
海威茨從計量起家,最早從北方開始做供熱,然后業務逐漸拓展到水、燃?xì)獍鍓K。這些年來,隨著智慧化平臺的發展,海威茨融合“人工智能、大數據、云計算、物聯網、數字孿生”技術開始搭建智慧水務平臺,將信息化、數字化轉化為生產力。
全面感知技術實施
您關注過水表計量范圍外(<Q1,>Q3)的誤差嗎?“生產企業、水司、技術監督局各個主體都有一個共識,就是基于參數判斷來計量誤差。”姚永勝提到,通常企業都按照Q1(最小流量)、Q2(分界流量)、Q3(常用流量)區間去檢查水表計量,這從業務邏輯來講,好像走通了,但實際中麻煩卻非常大。因為有時候用戶恰恰不按這個邏輯來,不會非在Q1和Q3之間用水。
姚永勝之前去過現場看過實際的案例,他在論壇上談了自己的一些感悟。
第一,小于Q1的情況。在居民用戶小區用水中,用戶水龍頭滴水、老舊管網、馬桶漏水,這雖然看起來很正常,但不容易發現,損失也很大。某文獻上顯示,小區大概有14%左右的用水行為是(3-18)L/h,這是計量誤差負偏的重災區。正常用水的話,72.5%左右的用水行為是(300-1350)L/h,現有水表均能精準計量。所以從全面計量感知來講,應思考小流量的問題,因為用戶一定會有這種行為。
第二,大于Q3的情況。超流量對于居民生活用水來說不太可能發生,因為從管網壓力的設置和整個系統的設置來看,流量不可能跑過Q3,除非爆管。但一些個別工業生產用水、消防用水流量會非常大,而且往往會超過Q3。那么大口徑表如何同時滿足:生產、生活、消防用水要求?
超流量(>Q3)計量,從現有的技術來講,有幾種容易出現計量不準的水表。一種是機械水表,計量精度依賴于齒輪的累加會得到一個數字,精度靠齒輪的配比決定。這種計量方式有一個比較大的弊端,葉輪轉速接近極限不隨水流速增加而增加,會出現計量大幅負偏!另外一種是縮徑大口徑水表,水表內部產生大量氣泡。計量大幅負偏!
計量技術在不斷發展。機械計量,“固定模數比”實現不了智能補償。機械計量具有以下特點:機械補償容易“顧此失彼”;流量比R到達極限,常規R100,精準計量范圍(Q1< Q <Q3);非計量范圍(<Q1,>Q3)計量誤差大幅負偏且不可調;需要消耗水流動力進行齒輪計量,靈敏度大幅下降。
電子計量,可以進行“分段電子補償”,實現智能計量。它具體有以下特點:同時采集流速和累計水量,全量程分段修正,高量程比≥R200;電子采集信號,不消耗流水動力,靈敏度高;精準計量范圍(Q1< Q <Q3)大;非計量范圍(<Q1 ,>Q3)進行電子補償,智能計量。

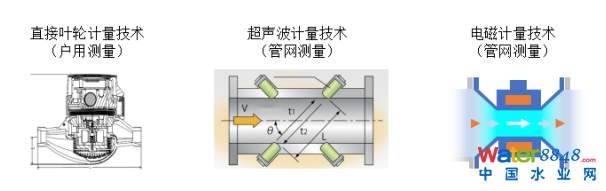

姚永勝介紹,電子計量主流技術目前常見的有三大類:
第一,直接葉輪計量技術 (戶用測量)。代表性產品有Hamic。
第二,超聲波計量技術(管網測量)。代表性產品有MAX。
第三,電磁計量技術(管網測量)。代表性產品有AquaMaster。
這三大技術各自的特點是什么?
第一,直接葉輪電子化計量技術,能夠準確地抓到采樣頻率,目前這三類檢測技術只有直接葉輪電子化計量技術能夠連續采樣,只要有水流它就會轉,不會丟失中間的水量數據。而超聲和電磁計量技術在頻繁開關的場合,可能會丟失一些數據。
第二,聲程最大化超聲波計量技術。超聲波計量技術的計量原理靠時間差,與聲波傳輸?shù)哪芰看笮]有關系,只要能夠感知到就行。
第三,電磁計量技術(管網測量)靠的是電子線圈產生的電磁場,一般來講會要求定期校準,因為它存在電路老化、信號變?nèi)醯那闆r。超聲計量技術只要能夠保證管內壁不結垢,它的精度可以一直維持下去。所以真正在供水行業,超聲波比電磁計量使用更簡單一些,精度其實差異不大。這是關于三種電子計量技能的優缺點。
姚永勝提到,做精準計量,水司最關心的不是計量收益,而是機電同步。機械誤差會導致長期運行下來,自輪和電子采集的數據對不上,這比較頭疼;谶@一點,海威茨推出了Hamic 直接葉輪無磁水表。
姚永勝對比了直接葉輪無磁水表和機械無磁水表,直接葉輪無磁水表是電子計量、高靈敏度、高流量比。Sheltrans機械計量無磁水表是機械計量,靈敏度低,流量比低。因此,當計量和遠程統一起來,相對來講后期的管理就比較簡單。

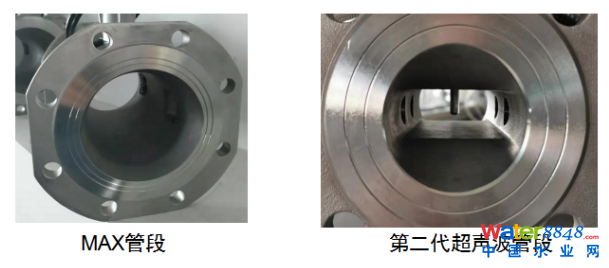

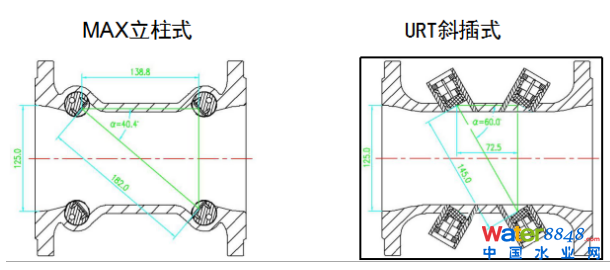

針對超量程的設計,海威茨推出了MAX超聲波計量技術,這個設計有兩個技術路線,目的是達到大量程:第一,提高水流的速度,通過縮進,達到大量程。第二,拉開換能器間距。換能器間距足夠長,不縮徑就可以大量程!
DMA漏控的關鍵點
在DMA漏控上,到底該選擇哪種計量方式?姚永勝介紹,不同的計量方式各自有優缺點。
超聲波計量技術基于時間計算流速,精度長久不變,不適用于有氣泡和雜質的場景,是供水行業的最佳選擇。電磁計量技術基于信號強弱計算流速,精度需定期校準。不適用于低導電率的介質場景,是排水行業、工業的最佳選擇。
自上而下控漏,需要關注管網流量匹配。應用DMA技術進行管網漏損分析,“流量比”R是關鍵!水網流量波動,主管網表流量比高才能滿足要求。
管網存在水力失調,分支管網表需計量超大流量.在匹配上,分支管的選擇需要關注一點,分支后端是什么類型的用戶,有沒有可能出現超大流量,如果有,從表的類型選擇上做一個比較前瞻性的選擇,解決后期誤數據觸發偽結論。
關于選水表還是選流量計,這也是老生常談的話題,現在很多水司慢慢明白過來了,同樣的產品,既可以當流量計,也可以當水表,差異在哪里?姚永勝表示,他們各自檢測的標準不一樣,國家給定的標準不一樣。當水系統出現大流量波動的情況,選水表,如果流量是很窄的流量范圍,就選流量計。一般來講,工業上流量計多一些,供水行業只選水表,水表可以保證在管網運行中計量的準確性,流量計不適合大流量范圍計量,工業上流量計多一些。水表還能判斷“水流方向”。
另外,多水廠融合,一定有一個雙向的可能性,一個表,一定要有雙向的計量,這樣才可以支撐整個漏控系統,數據的準確性和可用性就會好很多。
關于DMA的另一種做法,自下而上控漏,也是比較常用的方式。從小區末端做起,往水廠方向走,從末端開始節水。姚永勝表示,應用DMA技術進行小區內部漏損分析,關注戶用水表的選擇。“采樣頻率” 需要設置的足夠高,水表需要有“流量”(m³/h),水表需要“數據凍結”。
智慧供水物聯系統搭建

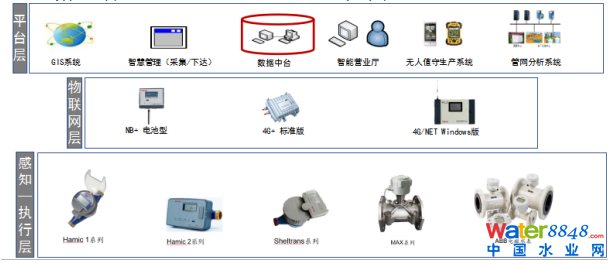

針對智慧供水物聯系統的搭建,姚永勝表示,有了NB+/4G+之后,多通訊技術融合,就可以解決供水的“無限”需求。主網絡采用 NB 技術,啟用EDRX模式,或者主網絡采用 4G CAT1技術,次級網絡采用近場無線技術,平臺可實時抄讀儀表、控制閥門。
伴隨智慧城市的推進以及國家對NB-IoT技術的支持,海威茨堅持科技創新,建立了新型“計量、節能、控制”的產品體系,服務于市政能源管理領域,致力于向行業客戶提供計量儀表、數據采集、節能控制、智慧水務/供熱管理平臺等產品及系統解決方案。
