十九大后，中國全面開啟生態文明建設新時代，伴隨“兩山論”理念持續深化落地，水務行業逐漸走向精準施治、系統管理、合作共生的綠色發展新時期。中國污水行業經過多年的快速發展，雖然技術、規模等方面已達到較高的水平，但仍未實現全流程、全環節系統治理，“重廠輕網”、“重水輕泥”現象普遍存在，污水處理依然面臨低效能運行問題。

在此背景下，E20環境平臺聯合E20研究院開啟了本次污泥案例征集活動，并且根據污泥來源不同，將案例分為市政污泥處理處置、河道底泥處理處置、管網污泥處理處置三大類。截至目前，共征集到18家企業的22個污泥處理處置案例，具體案例名單如下。

(注：文中案例按項目推薦單位首字母排序)

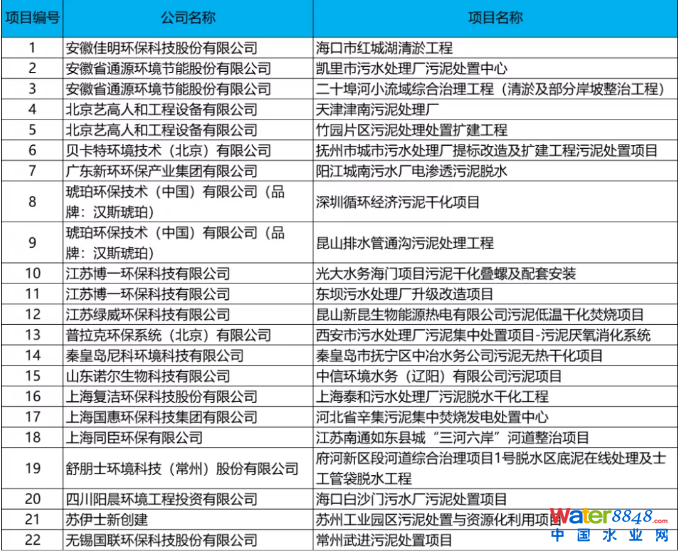

22個污泥處理處置案例基本信息如下，文末可以為您看好的案例進行投票。

另外，我們還將對案例擇優選入“2020水務行業優秀案例選編(第二期)”，其中將會包含案例更詳細的信息，案例選編將在2020年9月17-18日上海水業熱點論壇進行發布，敬請關注。

1、海口市紅城湖清淤工程

項目名稱：�？谑屑t城湖清淤工程

項目推薦單位：安徽佳明環保科技股份有限公司

項目所在地：海南省�？谑协偵絽^(qū)

項目類別：河道底泥處理處置

項目概況描述

紅城湖位于瓊山區府城鎮北側，南臨紅城湖路，湖水面積約30萬平方米，是�？诘貐^(qū)一個主要景觀水面和蓄洪湖。本項目主要包括紅城湖水段的河道清淤、淤泥脫水干化及淤泥運輸?shù)认嚓P(guān)工作。本次清淤工程量為20萬立方米。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

生態清淤+旋流篩分減量化+帶式壓濾脫水固結

根據紅城湖的環境現狀和我公司歷年類似工程經驗,選擇環保絞吸式挖泥船帶水作業,將池部底泥通過絞吸式挖泥設備在封閉空間絞吸制漿,通過泵送系統抽吸上來,通過密閉管道輸送直接進入污泥篩分減量化設備。篩分減量化設備分為三級分離系統，篩分粒徑為45~75μm以上,將污染底泥分不同粒徑篩分出來,去除水中絕大部分的砂粒和部分粉粒、粘粒等,最終得到含水率55~75%的污泥,篩分不出來的細小顆粒物進濃漿沉淀堰濃縮沉淀后，過壓濾機進一步脫水處理至含水率為40~50%，得到的泥餅經堆土處理進一步干燥后由密閉的運輸車內外運處理，濃漿沉淀堰和壓濾余水通過澄清后回排蓄水池。

(2)技術工藝/解決方案適用范圍

適用于受污染河湖水庫、城市河道等水體內源污染的清淤及污泥綜合處理。

(3)技術工藝/解決方案特點及優勢

工藝中環保絞吸具有如下特點和優勢：

1)疏浚效率高：環保絞刀頭擾動小，制漿濃度10~20%;

2)疏浚精度高：DGPS平面定位，由深度傳感器進行挖泥深度控制，準確性高;

3)處理量大，Q≥500m3/h，密閉性輸送，無二次污染;

4)高壓泵送，輸送距離遠，可達10公里排距。

5)船體自帶液壓助力推進系統，受水位高低影響小，水位在0.5m-5m范圍內均可作業。

工藝中污泥旋流篩分減量化及帶式壓濾設備具有如下特點和優勢：

1)一級振動篩分單元：去除塑料、樹葉等大顆粒雜物;

2)二級振動篩分單元：精度達45~75μm，進一步去除砂粒等大顆粒物質;

3)三級旋流篩分單元：絮凝篩分，進一步去除細顆粒物質，如部分粉粒粘粒等;

4)自動化控制，效率高，處理量大，最終得到含水率55~70%的污泥。

5)泥漿濃液進帶式壓濾機脫水后泥餅含水率達到50%，可連續作業。

工藝流程圖/技術解決方案示意圖

2、凱里市污水處理廠污泥處置中心

項目名稱：凱里市污水處理廠污泥處置中心

項目推薦單位：安徽省通源環境節能股份有限公司

項目所在地：凱里市洗馬河街道新臺村

項目類別：市政污泥處理處置

項目概況描述

凱里市污水處理廠污泥處置中心是安徽省通源環境節能股份有限公司在凱里市投資建設的BOT項目，總投資5620萬元，處理能力100t/d, 項目分兩期建設，一期調理改性+高干脫水項目2015年開始建設并投入使用，二期炭化處理處置項目2018年建設并投入使用。

通源環境提供了環境整體解決方案，進行了項目方案設計、設備供應、系統集成和建設、運營管理。項目實施過程中運用了公司的核心技術高效環保調理技術、一體化高干脫水技術和污泥高干脫水炭化處理處置技術。

項目接收凱里市行政區域內污水處理廠含水率80%污泥，污泥脫水經過高干脫水、行炭化處理，每天產出15t污泥基生物炭，外運作為有機肥配肥、建筑材料生產原料等使用，徹底解決了凱里市污泥處理處置難題。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

名稱：污泥高干脫水炭化處理處置技術。

原理：含水率99%-80%的污泥添加調理劑預處理后，通過超高壓鋼制板框壓濾機將污泥含水率降低至60%以下，再通過熱處理將污泥干化炭化，過程產生的熱解氣引入二燃室燃燒作為補充熱源，同時避免產生焦油。污泥炭化后含水率降低至5%以下，減量85%以上，形成的污泥基生物炭性能穩定，富含磷、鉀和微量營養元素和疏水性能，滿足園林綠化用基質等要求。

(2)技術工藝/解決方案適用范圍

適用于市政污泥、造紙污泥等高有機質、低毒性污泥處理處置。

(3)技術工藝/解決方案特點及優勢

1)污泥調理采用生物有機調理劑和液態無機鹽類調理劑，調理后污泥pH：5.0-9.0。

2)超高壓板框壓濾機最大壓榨壓力可達5.0Mpa，壓濾機采用多次分段增壓的運行方式，將污泥含水率降低至60%以下。

3)污泥基生物炭含水率小于5%，返融率低，穩定化高，相對于含水率80%污泥，減量率大于85%。

4)噸污泥投資費用為45～50萬元，直接運行成本為240-260元/噸(以含水率80%測算)。

5)煙氣經處理后符合《生活垃圾焚燒污染控制標準》(GB18485-2014)。

6)污泥基生物炭pH：5.5～8.5，含水率小于5%，總養分含量大于3%，有機質含量不低于25%，滿足《城鎮污水處理廠污泥處置 園林綠化用泥質》(GB/T 23486-2009)。

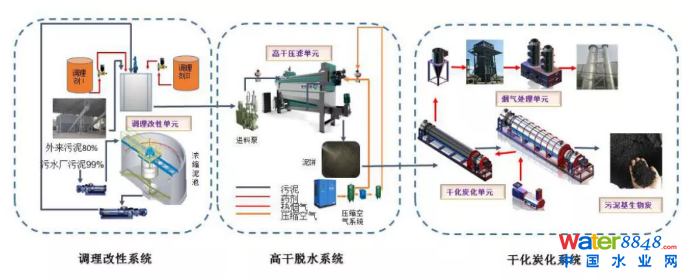

工藝流程圖/技術解決方案示意圖

3、二十埠河小流域綜合治理工程(清淤及部分岸坡整治工程)

項目名稱：二十埠河小流域綜合治理工程(清淤及部分岸坡整治工程)

項目推薦單位：安徽省通源環境節能股份有限公司

項目所在地：安徽省合肥市瑤海區

項目類別：河道底泥處理處置

項目概況描述

二十埠河干流瑤海區段10.366km進行清淤，工程范圍為：1包公大道-郎溪路段，長約2km;2、合店路-合馬路段，長約8.486km。清淤方式采用環保絞吸式清淤，泥漿通過排泥管輸送到河道中下游的底泥干化場�？偳逵俜搅�15.78萬m³(水下測繪方)。

采用帶式脫水系統對淤泥進行脫水固化，泥餅(含水率50%以下)外運，壓濾液經處理后達標排放。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

河道底泥帶式脫水系統

(2)技術工藝/解決方案適用范圍

黑臭水體整治 河道底泥清淤脫水處理處置

(3)技術工藝/解決方案特點及優勢

適應范圍廣，能夠適應河湖底泥的復雜特點;

能耗較低、占地面積少：?jiǎn)翁籽b機功率67kW，占地面積約1畝;

操作簡單運行成本低:人工、電費、藥耗;

日處理能力：500m3/d(水下測繪方);

構造緊湊、式樣新穎、操作管理方便，處理能力大、濾餅含水率低于50%。

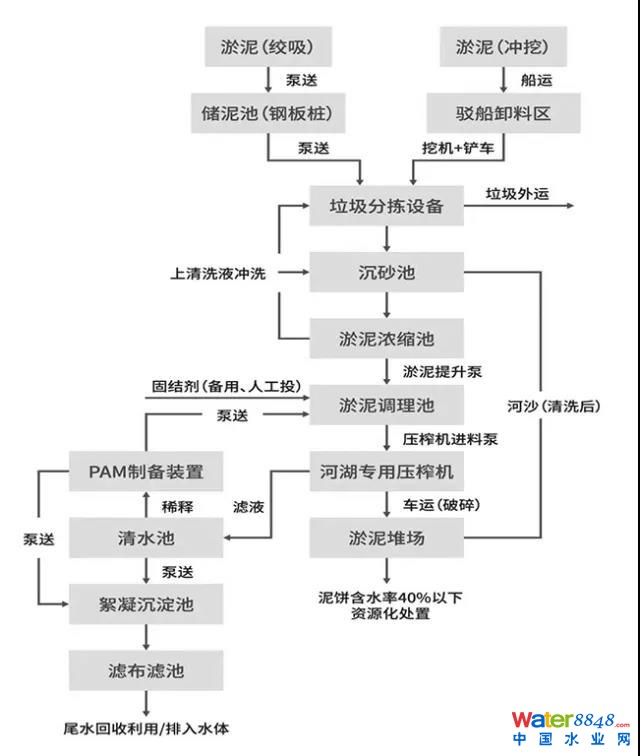

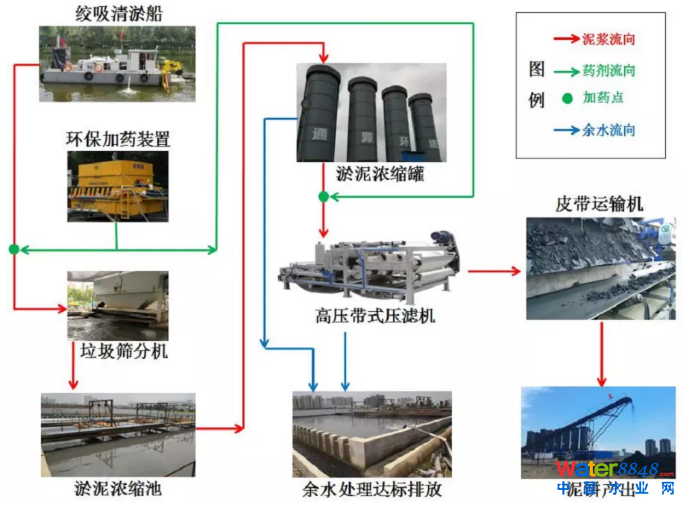

工藝流程圖/技術解決方案示意圖

4、天津津南污泥處理廠

項目名稱：天津津南污泥處理廠

項目推薦單位：北京藝高人和工程設備有限公司

項目所在地：津南區大孫莊，津南污水處理廠廠址北側

項目類別：市政污泥處理處置

項目概況描述

項目名稱：津南污泥處理廠工程(循環經濟示范工程)污泥干化項目

設計單位：中國市政工程華北設計研究總院

工程規模：122t/d干基，進泥含水率65%-70%，出泥含水率：30%

熱媒：導熱油

廠址：津南區大孫莊，津南污水處理廠廠址北側，總占地6.0公頃

處理工藝：高效污泥厭氧消化+板框脫水+干化工藝

污泥出路：綠化用土(或土地改良土)等

該項目2017年通過環保驗收，已連續穩定運行3年。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

技術工藝：臥式薄層污泥干化工藝;

原理：臥式薄層污泥干化工藝屬于間接熱干化工藝，干化機主要由外殼、轉子及葉片、驅動裝置三大部分組成，外殼為壓力容器，其殼體夾套間可注入蒸汽或?qū)�熱油作為污泥干燥工藝的熱媒，�?nèi)筒壁作為與污泥接觸的傳熱部分，提供主要的換熱面積以及形成污泥薄層的載體，其材質有多種材料可選，其中Naxtra-700高強度結構鋼覆層材料廣泛適用于市政/化工行業污泥，防腐、耐磨性優于其他材料;轉子為一根整體的空心軸，其特殊的加工工藝可以確保轉子在受熱的同時高速轉動時不產生撓度，始終使葉片與內筒壁的距離保持5-10mm，在轉子的轉動及葉片的涂布下，進入干化機的污泥會均勻的在內壁上形成一個動態的薄層，污泥薄層不斷的被更新，在向出料口推進的過程中不斷的被干燥。

(2)技術工藝/解決方案適用范圍

臥式薄層干化工藝適用于市政污泥和石化污泥干化領域。

(3)技術工藝/解決方案特點及優勢

1)安全性：系統密閉，含氧量控制在2%以下;系統可自惰性化，至少設置兩種惰性化手段，真正做到本質安全;負壓運行，負壓值為-0.5kpa，避免粉塵及臭氣外溢;37年應用歷史上無任何安全事故。

2)靈活性：適用于多種類型污泥;可生產多種含固率產品，產品含固率35%- 90%;體積負荷低，整個干化過程只有10-15分鐘，啟停和排空時間短。

3)工藝簡單：設備數量少，占地面積極小，操作控制簡單;無需返混，直接越過“塑性階段”;廢氣產生量少，僅為蒸發水量的10%，處理簡單。

4)經濟性：能耗低，蒸發效率高，可達45kg/m2·h;如果需要，可實現80%熱能回收;維護成本低;全自動化控制，低監控需求。

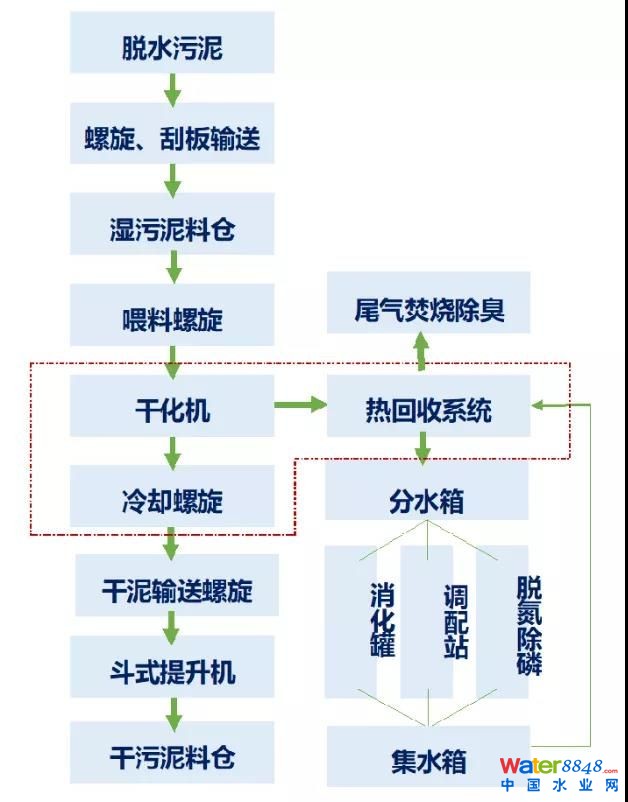

工藝流程圖/技術解決方案示意圖

5、竹園片區污泥處理處置擴建工程

項目名稱：竹園片區污泥處理處置擴建工程

項目推薦單位：北京藝高人和工程設備有限公司

項目所在地：上海浦東隨塘路4915號

項目類別：市政污泥處理處置

項目概況描述

工程名稱：竹園片區污泥處理處置擴建工程

建設單位：上海市城市排水有限公司

服務對象：竹園第一、第二污水處理廠及升級補量工程污水處理產生的脫水污泥(含水率80%左右)。

建設地點：隨塘路4915號，上海航道局疏浚船舶基地以東，合流污水一期排放口以西，現狀竹園污泥處理工程廠區內，工程占地面積1.59公頃。

建設規模：設計規模：223tDS/d(合1115t/d脫水污泥，含水率以80%計);

高峰處理規模：288.5tDS/d(合1442.5t/d脫水污泥，含水率以80%計)。

污泥處理處置采用干化至平均含水率30%后送電廠進行摻燒，含水率20%-33%可調，干化熱媒采用電廠提供的廢熱飽和蒸汽。污泥干化采用“薄層干化+線性干化”兩段法。臭氣處理采用預洗滌、化學洗滌、生物除臭、活性炭吸附等組合工藝。

主要建設內容：新建污泥接收車間、污泥干化車間、降溫池、冷卻水池及中水提升泵房、給水增壓泵房、中水取水設施、機修車間及倉庫、35kV降壓站、污水泵房、蒸汽管道以及配套電氣、儀表自控、除臭和暖通、在線監測、視頻監控、廠區道路及綠化等相關配套設施。建筑面積11047平方米。

最終處置方式：與煤協同焚燒

減量化程度：75%

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

技術工藝：臥式薄層干化+線性干化兩段法工藝

原理：臥式薄層污泥干化工藝屬于間接熱干化工藝，干化機主要由外殼、轉子及葉片、驅動裝置三大部分組成，外殼為壓力容器，其殼體夾套間可注入蒸汽或?qū)�熱油作為污泥干燥工藝的熱媒，�?nèi)筒壁作為與污泥接觸的傳熱部分，提供主要的換熱面積以及形成污泥薄層的載體，其材質有多種材料可選，其中Naxtra-700高強度結構鋼覆層材料廣泛適用于市政/化工行業污泥，防腐、耐磨性優于其他材料;轉子為一根整體的空心軸，其特殊的加工工藝可以確保轉子在受熱的同時高速轉動時不產生撓度，始終使葉片與內筒壁的距離保持5-10mm，在轉子的轉動及葉片的涂布下，進入干化機的污泥會均勻的在內壁上形成一個動態的薄層，污泥薄層不斷的被更新，在向出料口推進的過程中不斷的被干燥。

線性干化工藝屬于浸沒式干化工藝，線性干化機為緩慢運行的U形或圓柱形螺旋結構。通過轉子和殼體加熱，利用其熱容量大、停留時間長的特點，可有效釋放污泥內部的結合水，轉子線速度<1m/s，避免了對顆粒污泥可能造成的擠壓、剪切，有效減少了粉塵的產生及機體磨損，延長了線性干化機的使用壽命，特別適合于中國污泥砂含量高的特點。

(2)技術工藝/解決方案適用范圍

臥式薄層干化工藝適用于市政污泥和石化污泥干化領域。

(3)技術工藝/解決方案特點及優勢

1)安全性：系統密閉，含氧量控制在2%以下;系統可自惰性化，至少設置兩種以上惰性化手段，真正做到本質安全;負壓運行，負壓值為-0.5kpa，避免粉塵及臭氣外溢;37年應用歷史上無任何安全事故。

2)靈活性：適用于多種類型污泥;可生產多種含固率產品，產品含固率45%- 80%;體積負荷低，整個干化過程只有10-15分鐘，啟停和排空時間短。

3)工藝簡單：設備數量少，占地面積極小，操作控制簡單;無需返混，直接越過“塑性階段”;廢氣產生量少，僅為蒸發水量的10%，處理簡單。

4)經濟性：能耗低，蒸發效率高，可達45kg/m2·h;如果需要，可實現80%熱能回收;維護成本低;全自動化控制，低監控需求。

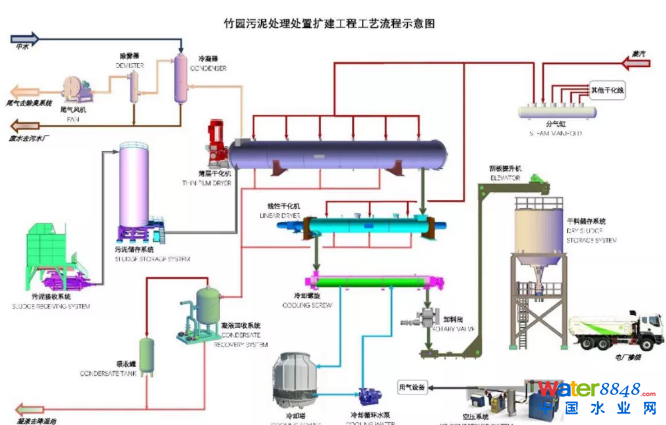

工藝流程圖/技術解決方案示意圖

6、撫州市城市污水處理廠提標改造及擴建工程污泥處置項目

項目名稱：撫州市城市污水處理廠提標改造及擴建工程污泥處置項目

項目推薦單位：貝卡特環境技術(北京)有限公司

項目所在地：江西省撫州市

項目類別：市政污泥處理處置

項目概況描述

撫州市城市污水處理廠工程設計規模18.0×104 m³/d，出水直接按照《城鎮污水處理廠污染物排放標準》(GB18918-2002)中的一級A標準執行。

撫州市為加強城市污水處理廠污泥處理，規范污泥處理處置與利用，在撫州市城市污水處理廠內設計污泥資源化處置中心，處理來自污水處理廠的污泥，其污泥日處置量100噸/天(含水率80%計)，含10%的處理余量。

設計工藝：板框脫水+低溫冷凝干化+制備燃料棒+協同處置的工藝路線(外部單位協同)。系統協同處置方向?yàn)椋夯鹆Πl(fā)電廠、生物質電廠等。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

板框脫水+低溫冷凝干化+制備燃料棒+協同處置

(2)技術工藝/解決方案適用范圍

主要處理來自市政污水處理廠的剩余污泥，同時可以解決部分秸稈問題，充分實現了污泥的資源化利用。

(3)技術工藝/解決方案特點及優勢

本解決方案特點：

1)采用板框脫水+低溫冷凝干化+制備燃料棒+協同處置的工藝組合形式，徹底解決污泥處置問題。

2)利用板框機械脫水去掉污泥中的大部分水分，實現了減量化、節能的目標;

3)為了進一步降低污泥中的含水率，使污泥的處置出路變得更加容易，更加環保，更加節能，采用低溫干化這一新型工藝;

4)為了解決污泥熱值較低這一缺陷，利用了秸稈與污泥相結合的方案，不僅提高了污泥熱值，同時也解決了秸稈處置問題。通過造粒生產的燃料棒，進一步實現了污泥體積的縮小，使污泥的運輸成本得到降低;

5)含有生物質秸稈的污泥燃料棒，用于火電廠、生物質發電廠的燃料，使污泥灰飛煙滅，達到最終處置的目的。

工藝流程圖/技術解決方案示意圖

7、陽江城南污水廠電滲透污泥脫水

項目名稱：陽江城南污水廠電滲透污泥脫水

項目推薦單位：廣東新環環保產業集團有限公司

項目所在地：陽江城南

項目類別：市政污泥處理處置

項目概況描述

城南污水處理廠主要負責城南片區以及舊城區等部分區域的生活污水處理，一期工程日處理生活污水2萬噸，自2015年投入運營以來每天都處于滿負荷運轉的狀態。去年10月，城南污水處理廠二期工程正式開工建設，設計日處理污水量為4萬噸，投入運營后將滿足城南片區城市污水的處理需求。污泥處置需要將含水率降至40%或60%，原來污泥含水率直接99.2%降低至80%，80%含水率污泥處置費用約400元/噸;采用電滲透工藝以后污泥含水率的降低至60%，污泥重量減半，出廠處置費用降低一半;每噸污泥節約污泥處置費200元/噸;6萬噸污水處理廠污泥量最少都30噸/天計;每日可節約6000元。每年產生效益219萬元。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理：

電滲透脫水工藝。我們通過使用電滲透脫水機產生的電場對污泥產生作用，減弱污泥毛細水和結合水本身的電磁作用力，從而實現污泥毛細水和結合水與污泥顆粒的分離。在電場作用下，由于電流和電阻的作用會產生熱量，產生的熱量有助于污泥水分的蒸發，稱之為電干燥。我們的脫水機同時具有電滲脫水和電熱干燥兩種作用方式。通過電滲透脫水，可以使含水率為80%的污泥降低至含水率40%及以下。

(2)技術工藝/解決方案適用范圍：

市政污泥、工業污泥、養殖污泥。

(3)技術工藝/解決方案特點及優勢：

1)含水率80%降低至60%-40%以下;2)占地面積小，噸污泥占地<1平方米;3)設備內部負壓，無臭氣外逸;4)能耗低比傳統干燥設備節能30%以上。

工藝流程圖/技術解決方案示意圖

一次脫水機80%→電滲透脫水機→螺旋輸送機出泥含水率60%~40%

8、深圳循環經濟污泥干化項目

項目推薦單位：琥珀環保技術(中國)有限公司，品牌：漢斯琥珀

項目所在地：深圳南山區

項目類別：市政污泥處理處置

項目概況描述

該項目用于處理南山污水處理廠的污泥，一期完成日處理400t污泥(80%含水率)，建設4條日處理100t污泥干化線，占地面積9467㎡。就近利用兩套聯合循環機組余熱鍋爐的煙氣資源，不僅減少了熱源損耗、提高污泥處理效率和污泥處理量，而且可以大大降低了工程總投資。該項目自運行以來，處理的污泥量達到幾百萬噸，現每年運行時間超過8000h，實際運行所需的檢修、維護工作量少，帶式干化機整機全自動運行。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

由用戶將固含量約為20 % DS的脫水污泥輸送到污泥干化車間，經過預處理后，進入到污泥干化裝置中。污泥以面條形狀鋪設在烘干裝置中的烘干帶上。在選型設計干化裝置時，我們假定已經過處理，不含直徑 > 10 mm 的顆粒物質 (垃圾，金屬部件，玻璃碎片等)。

污泥在裝置內進行干化的過程中被移動運輸，在運輸至上部干化帶的尾端時被投入下部干化帶上。每一干化裝置內上下布置安裝4根干化帶。隨著污泥干度的上升，體積不斷縮小。為了保證污泥均勻布置在各條干化帶上，每一干化帶都單獨配置自己的驅動電機，可調頻變速。被干化至70 % DS的污泥在下部干化帶的尾端被投入水平安裝的運輸螺桿之內。此運輸螺桿將顆粒污泥運輸至相對應的鏈板運輸裝置，并由此鏈板運輸裝置將污泥繼續運輸至運輸傳送帶上。此運輸帶將污泥投入由用戶提供的集裝箱內。

產生的蒸發液體是通過冷凝裝置被冷凝排出。用戶提供在冷凝過程所需要的冷卻水，進水溫度約29°C，回水溫度約53°C。從干化系統排出的氣體大部分循環使用，小部分排放進入臭氣處理。干化車間的臭氣以及干化系統排出的廢氣一級進行臭氣處理系統，該系統是由二級化學洗滌+生物濾池+UV光解除臭裝置構成。

在干化裝置內是通過熱水交換器對工藝循環氣體進行加熱處理。進入熱交換器的水溫約 100°C，而回流溫度約 85°C。加熱氣體所需要的熱水由用戶提供。

為減少熱能消耗，干化裝置配置熱能回收系統。

(2)技術工藝/解決方案適用范圍

適用于市政污泥

(3)技術工藝/解決方案特點及優勢

1)結構簡單安全;2)整套裝置的占地相對較小;3)運轉狀態不受外界環境條件影響;4)磨損部件少，干化帶走速很慢;5)全自動連續運轉;6)啟動和停機快速簡單;7)干化腔內粉塵濃度低，不存在粉塵燃燒和爆炸危險;8)臭氣經過二級化學水洗塔+生物除臭處理工藝，安全可靠;9)可采用中溫廢熱，例如來自沼氣發電機的熱循環水;10)出泥干度可在65-90%DS之間調節設置;11)產品顆粒度大，無需篩分和粉末循環反混;12)出泥已達到歐洲一級A衛生標準;13)適合各種類型的污泥焚燒后處理;14)無噪聲和振動;15)可熱循環和廢熱利用，能耗較低;16)運行維護成本極低。

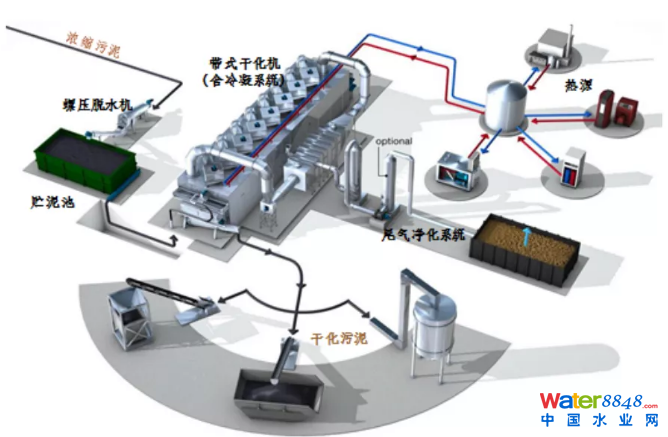

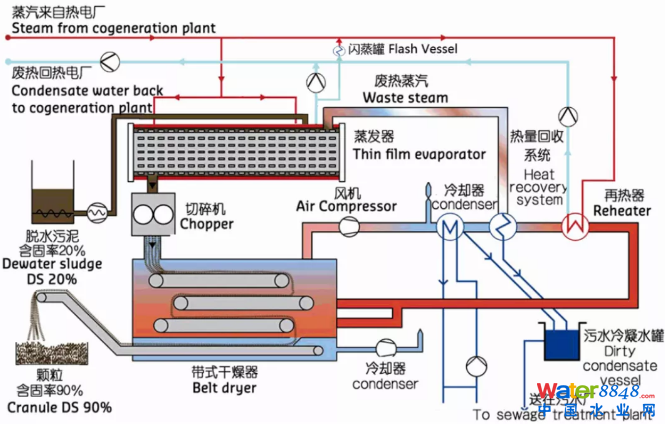

工藝流程圖/技術解決方案示意圖

9、昆山排水管通溝污泥處理工程

項目名稱：昆山排水管通溝污泥處理工程

項目推薦單位：琥珀環保技術(中國)有限公司，品牌：漢斯琥珀

項目所在地：江蘇省昆山市

項目類別：管網污泥處理處置

項目概況描述

昆山市排水管通溝污泥處置項目日處理量30 t/d，設備處理能力按照4m³/h進行設計。投運時間：2018年3月，項目目前運行狀態良好。該項目采用的是預處理+回收利用的方法，將通溝污泥分離為大塊物質、粗大物質、有機柵渣、砂礫、粉砂和污水等6部分。其中，大塊垃圾中含有塑料、木塊、石塊等，可經環衛部門處理，實現回收利用;砂礫有機質含量低于5%，可直接作為低檔建筑材料回收利用;粉砂可作為高檔的建筑材料回收利用;有機柵渣有機物含量高，可作為碳源利用;濾出的污水通過管道重新輸送至污水處理廠進行處理。

項目實施后，各種物質得到有效分離。這一工藝有效的降低了通溝污泥對環境污染的危害。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

HUBER通溝污泥處理技術采用的是預處理+回收利用的方法，該工藝首先對通溝污泥進行分類，通過篩分、洗滌和過濾等預處理手段，將其分為生活垃圾和砂石、細渣以及污水5部分。生活垃圾和砂石根據顆粒粒徑大小還可進一步細分為粗大物(生活垃圾和粗大石塊，粒徑10~100mm)、可沉砂礫(粒徑0.2~10mm)和礦化物質(粒徑<0.2mm)。

經過預處理之后，大塊垃圾和砂石、有機污泥以及污水分別用不同方法進行處理。其中，大塊垃圾中含有塑料、木塊、石塊等，可經環衛部門處理，實現回收利用;粒徑在0.2~10mm的可沉砂礫經過洗滌后，有機質含量低于5%可作為低檔建筑材料回收利用(用于路基、管基維護等);粒徑<0.2mm的細砂可作為高檔的建筑材料回收利用;經過脫砂后的有機污泥經過一定的處理達到焚燒要求后，可用于熱電聯產和家用供暖;濾出的污水則通過管道重新輸送至污水處理廠進行處理，達到要求后排放。

1)進入通溝污泥處理站的污泥首先卸入污泥儲存池，通過污泥儲存池上的人工水平格柵(柵隙100mm)分離去除通溝污泥中的大塊垃圾、石塊和木塊等大塊故障物質。這些分離后的故障物質通過人工收集外運處置，并利用污泥儲存池暫時存儲污泥，以協調進泥與處理工藝之間的泥量平衡。

2)通過抓斗將污泥儲存池的通溝污泥轉移到喂料箱內，通過喂料箱定量地向洗滌轉鼓分離裝置喂料。洗滌轉鼓分離裝置通過轉鼓篩網和沖洗水的聯合作用能夠?qū)⑼�溝污泥�?nèi)尺寸大于10mm的故障物質、垃圾和石塊分離出來。這一部分分離的故障物質可與水平人工格柵分離出的大塊故障物質混合，外運至環衛部門處置：其中，一些大型有機物質，例如塑料袋，木塊等可被篩分出來，進行焚燒處理;剩下的物料是比重較大，顆粒直徑大于10mm石塊和石礫，可進行簡單填埋處理。

3)經過洗滌轉鼓分離裝置處理后的泥砂(粒徑<10mm)通過管道流入洗砂裝置進行處理洗滌和比重分選處理。洗砂裝置通過沖洗水和COANDA比重分選機理對泥砂中的有機污泥和無機砂粒進行分選，分選出的0.2mm的細砂內有機含量低于3%，可作為低檔建筑材料回收利用;分離出的泥水混合物溢流至后續處理段進行進一步處理。

4)洗砂裝置的溢流混合液DN300不銹鋼管進入精細過濾裝置(柵隙3mm)進行深度過濾處理。精細過濾裝置可將有機篩渣物質(>3mm) 分離出來，并通過螺旋輸送機輸送壓榨后送至柵渣車貯存并外運。

5)經精細格柵過濾后濾液進入中間水池，通過潛水渣漿泵泵入水力旋流分離器進一步分離處理，通過水力旋流分離器分離精細格柵濾后液中75μm以上砂粒，分離后的污水排入管網并進入污水處理廠進行再處理。

6)水力旋流分離器排出的細砂進入砂水分離器進一步沉淀壓榨，將細砂排出外運。

7)利用污水廠的中水作為沖洗用水。

(2)技術工藝/解決方案適用范圍

市政管網通溝污泥處理。

(3)技術工藝/解決方案特點及優勢

1)目前，該工藝在全球已有84個應用案例，國內有10多個在運行應用案例，單線最大處理能力超過10t/h。

2)主體設備均采用HUBER出產的全不銹鋼制的設備，其質量較高，且耐磨損耐腐蝕性強(經過國內業績實踐檢驗)，國內項目最長運行時間達到7年。

3)處理后的柵渣含水率低，出砂含水率低于15%，臭味少，降低填埋處理量，方便現場維護;設備保養維修少，操作費用省。

4)針對目前國內出現的超細砂沉積問題，增加了對大于0.075 mm超細砂的分離處理。

5)采用了優化工藝+喂料倉設計，確保進料負荷均勻，實現系統的穩定運行。

6)在精細過濾設備上，采用特定的清理方式防止堵塞。

7)出砂的有機燒失率低，小于<5%，可直接作為建材輔料使用。

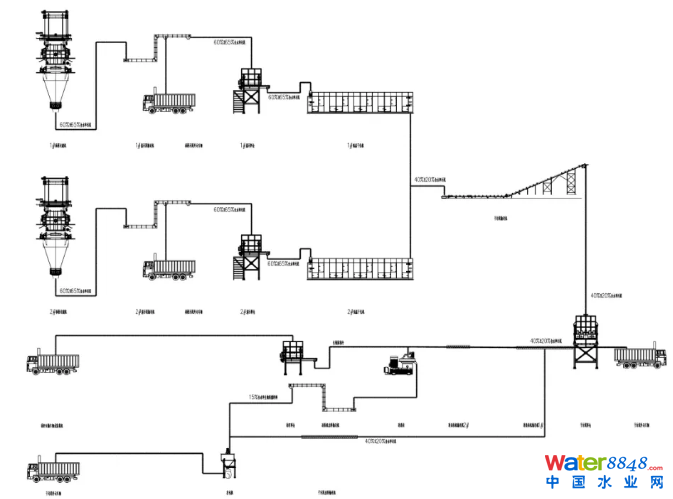

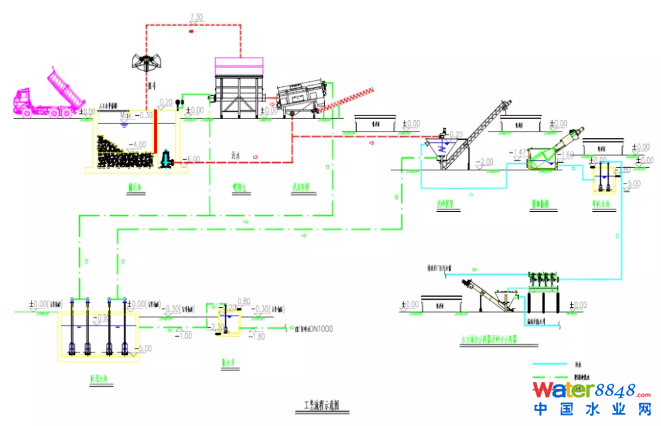

工藝流程圖/技術解決方案示意圖

10、光大水務海門項目污泥干化疊螺及配套安裝

項目名稱：光大水務海門項目污泥干化疊螺及配套安裝

項目推薦單位：江蘇博一環�？萍加邢薰�司

項目類型：污泥處理處置

項目所在地：原海門市青龍港化工園區污水處理廠，位于江蘇省海門市青龍港化工園區大慶路東首。

參與環節：疊螺污泥脫水機、加藥裝置、輸送機、低溫干化機冷卻塔等設備材料供應、安裝、調試

項目概況

海門市達源水務有限公司提標改造項目，項目設計規模為日處理化工廢水10000 m³/d，目前實際處理水量為6000-7000 m³/d，污水一企一管平臺后流入污水處理廠，首先經過格柵去除大的漂浮物，后流入集水井，用泵提升至調節池，保證進水水質水量的均衡，調節池出水通過水泵泵入水解池，水解池出水進入水解沉淀池進行泥水分離，清水流入生化池，生化池出水進入二沉池進行泥水分離，二沉池出水用泵提升至高密沉淀池，在高密沉淀池前端預置一套粉末活性炭投加裝置，進一步去除SS、COD、總磷;高密沉淀池出水流入臭氧催化氧化池，臭氧催化氧化池出水流入V型濾池，濾池出水消毒后達標排放。將現有活性炭濾罐作為應急備用。二沉池和高密池排泥排至污泥濃縮池，污泥再經“疊螺機+低溫?zé)崃Ω苫?rdquo;處理工藝處理后外運。

項目技術工藝/裝備簡介

(1)技術工藝/裝備名稱：疊螺污泥脫水機、低溫干化設備

工藝/裝備原理：疊螺污泥脫水機由疊螺體、驅動裝置、濾液槽、混合系統、架體等組成。疊螺污泥脫水機工作時，通過污泥泵將污泥提升至混合槽后，此時，加藥泵也定量地對混合槽輸送藥液，攪拌電機帶動整個攪拌系統將污泥與藥液進行充分混合，從而產生礬花，當液位達到液位傳感器上位時，此時液位傳感器得到信號，使得疊螺主體電機工作，從而開始?jí)簽V流入至疊螺主體內污泥，在螺旋軸的作用下，將污泥一步一步提升至污泥出口，濾液則從固定環和游動環之間的間隙中流出來。

總的來說，疊螺污泥脫水機是運用了螺桿擠壓原理，通過螺桿直徑和螺距變化產生的強大擠壓力，以及游動環與固定環之間的微小縫隙，實現對污泥進行擠壓脫水的一種新型的固液分離設備。

低溫干化：利用低溫?zé)岜贸凉裨�理，采用�?duì)流熱風干燥的方式對網帶上的含水率80%的濕污泥進行干化減量，全套設備全封閉設計，干燥熱風無熱損。

(2)工藝/裝備特點

疊螺脫水機廣泛地運用在各行各業的污泥處理，其技術優勢表現為：

1)不堵塞，減少?zèng)_洗用水量，節省水費，減少清洗用水回流造成的內循環負擔;2)電控柜、絮凝混合槽和脫水主體一體化，減少占地面積，安裝起來簡單方便;3)脫水機基本處于封閉作業，且處理穩定、及時，使現場臭氣減少到最低，改善工人的工作環境;4)實現全自動24小時運行，減少操作工人的勞動強度;5)螺旋軸運轉速度低，耗電低，現場基本沒有振動和噪音;6)日常維護時間短，維護作業簡單;7)低溫干化設備，多種成型技術，綜合能效領先40%;8)除濕比高于行業標準2倍之多;9)無臭氣排放，無需除臭;10)無熱損，百分百利用;11)使用成本更經濟，能效較低;12)穩定耐用，低溫更安全。

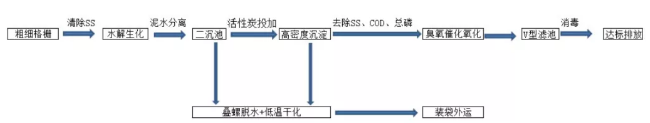

工藝/裝備流程圖

11、東壩污水處理廠升級改造項目

項目名稱：東壩污水處理廠升級改造項目

項目推薦單位：江蘇博一環�？萍加邢薰�司

項目類型：污泥處理處置

項目所在地：北京市朝陽區東壩

參與環節：疊螺濃縮脫水系統設備材料供應

項目概況

本項目是對東壩污水處理廠(一期)項目進行升級改造, 東壩污水處理廠 (一期)項目目前建設規模為 2×104 m³ /d，采用循環式活性污泥法，簡稱 CAST 工藝，其出水水質執行國家《城鎮污水處理廠污染物排放標準》(GB18918-2002)中規定的“一級 B”標準。實際出水可達國家《城鎮污水處理廠污染物排放標準》(GB18918-2002)中規定的“一級 B”排放標準，其污染物去除率較高，處理效果滿足設計標準，但達不到北京市地標《城鎮污水處理廠水污染物排放標準》(DB11/890-2012)中的 B 標準的要求。污泥采用帶機壓濾脫水至 80%含水率以后外運處置。執行北京市《城鎮污水處理廠水污染物排放標準》(DB 11/890-2012)中的 B 標準的要求，需要強化生物系統的脫氮功能，增加混凝沉淀過濾等深度處理系統確保 SS 達標排放，增加污泥深度脫水系統，需要對目前主體處理工藝做大幅度調整。

設計規模:20000t/d，變化系數1.49;生化+除磷污泥量：0.926tDS/d;超磁污泥量：4.44tDS/d;脫水至80%含水率以后外運至北京排水集團污泥處置中心。

項目技術工藝/裝備簡介

(1)技術工藝/裝備名稱

疊螺污泥脫水機、疊螺污泥濃縮機

(2)工藝/裝備原理

疊螺污泥脫水機的主體是由多重固定環和游動環構成，螺旋貫穿其中形成的過濾裝置。前段為濃縮部，后段為脫水部，將污泥的濃縮和壓榨脫水工作在環片腔體內完成，以獨特的濾體模式取代傳統的濾布和離心的過濾方式。

污泥在濃縮段經重力濃縮后，被輸送到脫水段，在前進的過程中隨著濾縫及螺距的逐漸變小，以及背壓板的阻擋作用下，產生極大壓力，容積不斷縮小，達到充分脫水目的。

(3)工藝/裝備特點

適用范圍廣、設備不易堵塞、連續自動運行、節省運行費用、無二次污染、占地空間小、無人值守。

(4)應用工業領域

市政污水、食品、飲料、屠宰養殖、印染、石油化工、造紙、皮革、制藥的各行業的污泥脫水。

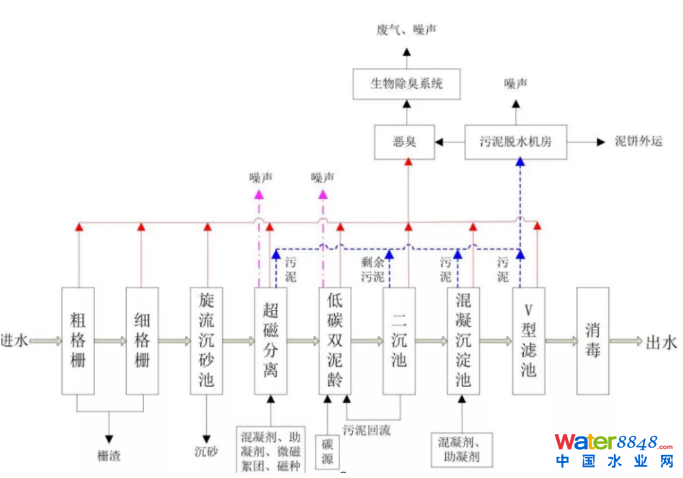

工藝/裝備流程圖

12、昆山新昆生物能源熱電有限公司污泥低溫干化焚燒項目

項目名稱：昆山新昆生物能源熱電有限公司污泥低溫干化焚燒項目

項目推薦單位：江蘇綠威環保科技有限公司

項目所在地：江蘇省昆山市

項目類別：市政污泥處理處置

項目概況描述

昆山新昆熱電生物熱電有限公司原為昆山市北部石牌工業區的小型熱電聯產企業，經過近年來的技術創新和改造，成為昆山市污泥處理處置的主要基礎設施。項目采用“低溫干化+焚燒”工藝處理處置昆山市市政污水廠產生的污泥，配備6條日出水量45噸的余熱低溫干化線、1臺55t/h的燃煤+污泥協同焚燒鍋爐、1臺240t/d污泥獨立焚燒爐，以及相應的污水處理、通風除臭、煙氣處理等配套設施。項目設計最大處理能力600噸/日，年處理昆山市市政污泥16萬噸(按80%含水率計)。在處理污泥的同時，項目還對外供熱和發電。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

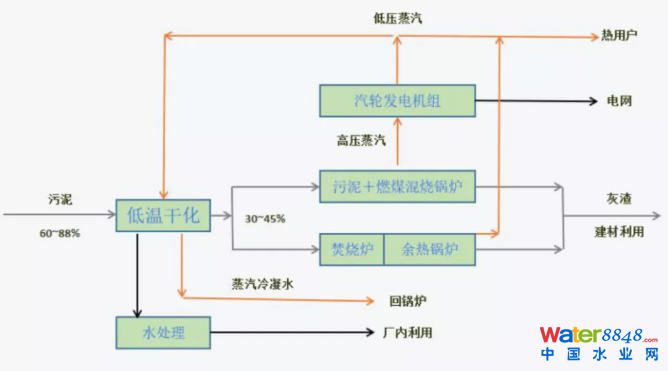

污泥低溫干化和協同、獨立焚燒工藝

(2)技術工藝/解決方案適用范圍

適用于污泥處理量較大、用煤量小或禁煤區域的污泥處理處置

(3)技術工藝/解決方案特點及優勢

污泥采用低溫干化熱能消耗量小(<1.2噸蒸汽/噸水)，干化廢水污泥濃度低易于處理(CODcr<400mg/l)。特制的污泥焚燒爐對污泥適應性強(熱值>1000大卡，水分<45%即可)，熱效率高達75%以上，焚燒污泥不添加其它燃料能產生蒸汽用于干化或發電供熱。

工藝流程圖/技術解決方案示意圖

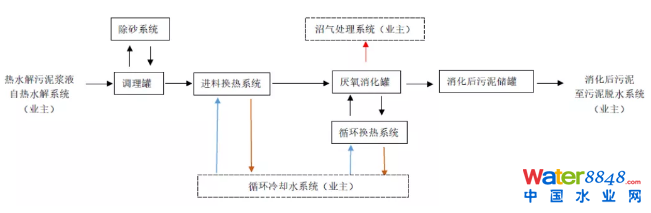

13、西安市污水處理廠污泥集中處置項目-污泥厭氧消化系統

項目名稱：西安市污水處理廠污泥集中處置項目-污泥厭氧消化系統

項目推薦單位：普拉克環保系統(北京)有限公司

項目所在地：西安

項目類別：市政污泥處理處置

項目概況描述

2019年普拉克與中節能(西安)生態環保有限公司簽約西安市污水處理廠污泥集中處置項目厭氧系統采購合同，普拉克提供整個厭氧系統的核心工藝包、設備供貨、調試運行等服務。中節能(西安)生態環保有限公司是中國環境保護集團控股子公司。中國環境保護集團有限公司是中國節能環保集團有限公司的全資子公司，1985年由國家生態環境部(原國家環�？偩�)發起設立，是中國節能旗下專業從事地上生態環境綜合治理的平臺公司，連續多年被評為“中國固廢十大影響力企業”。

西安市污水處理廠污泥集中處置項目污泥處理規模1000噸/天(含水率80%)，采用熱水解+厭氧+干化的處理路線，污泥先進入熱水解單元，隨后進入普拉克的ANAMET厭氧系統進行消化處理。以四座厭氧反應器為主的厭氧系統目前已經穩定運行，可滿足西安市主城區近一半以上的污泥處理需求，滿負荷運行時每天產生沼氣達到4.5萬立方米，用于發電。1000噸的污泥經過厭氧消化，再進入離心脫水、低溫干化等處理工藝，最終減量為240噸的終端產品，可作為建材原材料、園林綠化肥料等，實現綠色、循環和可持續發展。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

主體工藝：熱水解+厭氧消化+熱干化

熱水解后的污泥漿料首先進入調理反應器，在調理反應器單元完成除砂等過程后，由進料泵輸送至后續進料換熱單元，在該單元污泥漿料被降溫至49℃以下，然后利用余壓，污泥漿料再進入?yún)捬醴磻?yīng)器進行消化，厭氧系統配有循環換熱器，用于控制進料溫度和環境溫度影響引起的反應器內污泥溫度變化。消化后的污泥自流入消化后污泥儲反應器進行暫存。本項目調理反應器、進料換熱單元、厭氧反應器、消化后污泥儲反應器工藝成熟可靠，采用的核心設備(換熱器、攪拌器)均為瑞典整機進口。

ANAMET®工藝，是利用厭氧微生物處理含有高濃度有機廢物的生化處理工藝，物料中的有機物大部分被轉化成沼氣(含甲烷60%左右)。

這項技術的優勢在于它生產出可再生能源-生物沼氣，僅消耗極少能源和化學品，產生的沼氣中含60-65%的甲烷，沼氣可以用做沼氣發電的燃料，產生的電能并網;或者提純?yōu)樯�物天然氣�?/p>

該工藝除能夠降解有機物，還能把廢棄物中的有機物變成可利用的綠色能源，是真正變廢為寶的工藝。

ANAMET®工藝是一項經過實踐檢驗的可靠技術，在全球范圍內有多個成功的工程案例。

(2)技術工藝/解決方案適用范圍

ANAMET®厭氧工藝可應用于處理城市固體廢棄物(餐廚垃圾、污泥、廚余垃圾等)、農業廢棄物(秸稈、果蔬、糞便等)以及高濃度工業廢水及廢渣(酵母廢水、酒糟、醋糟等)。該工藝不僅適用于處理單一介質物料，也可協同處理多種介質的物料。

(3)技術工藝/解決方案特點及優勢

普拉克專有技術ANAMET®的優勢

1)ANAMET®反應器可制成鋼反應器，工期短，使用年限長，目前國內已經有運行時間超過20年的反應器;2)處理污泥和有機垃圾的厭氧反應器的最大單體容積目前可以達到13000m³;3)對于規模大的項目，系統設備少，維護控制簡單，節約占地面積;4)啟動調試簡單，運行穩定，耐沖擊負荷;5)污泥降解率高，產氣多;6)使用專有攪拌器，攪拌均勻，能耗低，不易磨損，不形成短流;7)體外換熱，搭載專利換熱器，效率高，易維護;8)厭氧工藝前通過污泥熱水解，實現污泥細胞破壁釋放更多有機物，實現組合高級厭氧工藝，使污泥的分解更徹底更高效。

2013-2020年普拉克連續多年被E20環境平臺評為中國固廢行業有機廢棄物處理領域厭氧技術解決方案年度領跑者及中國水業污泥領域污泥厭氧消化技術領跑者。

憑借ANAMET®厭氧工藝的成功應用，普拉克公司獲得了重慶市人民政府頒發的科學進步一等獎,由普拉克設計執行的湖南長沙餐廚垃圾處理項目獲得“湖南省資源循環利用典型案例”、 “湖南省環衛行業標桿項目”等獎項。

工藝流程圖/技術解決方案示意圖

14、秦皇島市撫寧區中冶水務公司污泥無熱干化項目

項目名稱：秦皇島市撫寧區中冶水務公司污泥無熱干化項目

項目推薦單位：秦皇島尼科環境科技有限公司

項目所在地：秦皇島市撫寧區中冶水務公司廠內

項目類別：市政污泥處理處置

項目概況描述

項目名稱：污泥無熱干化處理示范項目。

建設單位：秦皇島尼科環境科技有限公司。

建設內容：采用“污泥無熱干化技術”建設污泥干化處理生產線，將污泥含水率從80%降至40% 。

建設規模：含水率80%的污泥處理能力，一期30噸/日。

占地面積：占地面積600㎡，建筑面積376.984㎡。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

污泥無熱干化處理生產線包括三個工藝段：污泥調理、脫水改性、通風干化。

①污泥調理：采用自主研制復合型脫水劑，對污泥中微生物細胞進行類破壁處理，并分解胞外聚合物，降低水分粘度，高效改善剩余污泥脫水性能，使剩余污泥中的水分和固體顆粒易于分離。

②脫水改性：基于“層間通道模式”理論研制新型脫水設備，水分排出阻力小，壓力大，效率高。一個批次脫水改性處理10分鐘內完成，達到60%~65%脫水率，污泥含水率降至55%。

③通風干化：進一步降低含水率，干化不加熱，應用相變?cè)�理和濕交換原理，在等焓條件下，利用空氣中水蒸氣分壓和泥餅中水分邊界層的飽和水蒸氣分壓之差，對泥餅中的水分進行脫除，含水率可降至40%以下 (根據各地處理要求而定)，污泥的質量可減少70%。

(2)技術工藝/解決方案適用范圍

無熱干化項目建設適用于城市污水處理廠、垃圾焚燒發電廠 、集中污泥處理廠等。

(3)技術工藝/解決方案特點及優勢

技術特點及優勢：

①采用專有調理技術和新型脫水改性技術、深度無熱干化技術，處理過程不加熱;②處理效率高：10分鐘可完成一個批次脫水改性，污泥含水率降至55%以下，相較板框式壓濾機一個批次3-4個小時的效率具有絕對優勢;③干化效果好：脫水改性工藝段處理后，泥餅經過進一步通風干化，含水率可降至40%以下，通風干化工藝段泥餅含水率可根據處理要求進一步降低，最低可達10%，減量化顯著;④能耗極低：相比熱干化處理，能耗僅為其10%;⑤無二次污染：沒有臭氣及粉塵產生，脫水劑對環境無害;⑥資源化利用率高：泥餅可以滿足后續焚燒、制建材或熱解終等端處置所要求的條件，徹底實現減量;⑦適用性強：生產線配置靈活，可用于各種不同處理規模的生活污水處理廠和焚燒發電廠，也適用于大規模的城市集中污泥處理廠。

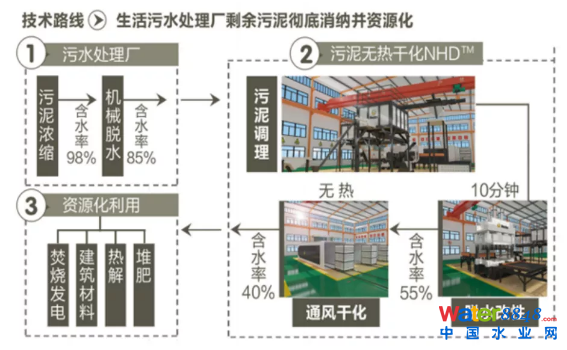

工藝流程圖/技術解決方案示意圖

15、中信環境水務(遼陽)有限公司污泥項目

項目名稱：中信環境水務(遼陽)有限公司污泥項目

項目推薦單位：山東諾爾生物科技有限公司

項目所在地：遼寧·遼陽

項目類別：市政污泥處理處置

項目概況描述

中信環境水務(遼陽)有限公司成立于2004年11月，是由聯合環境水處理(遼陽)有限公司更名而來，是中信環境技術有限公司以TOT方式收購原遼陽市中心區污水處理而成立。遼陽市中心區污水處理廠項目是遼河水系水污染治理工程的重要組成部分之一，主要處理市區排水管網收集的市政污水，廠區占地19公頃，受水面積33.7平方公里，設計污水處理量為20萬噸/日。原有剩余污泥處理工藝為石灰+Fecl3，目前已改為PFS+高效脫水劑的處理工藝，處理后的污泥含水率約60%，日出泥量120噸，主要用于填埋處理。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

城市污水剩余污泥無害化調理工藝

(2)技術工藝/解決方案適用范圍

適用于處理城市污水廠排放的有機固廢污泥干化處置，不造成二次污染;

(3)技術工藝/解決方案特點及優勢

1)可代替石灰+鋁鹽/鐵鹽的處置工藝，藥劑PH為中性，零污泥增量;2)取代及減少了石灰、鐵鹽的使用，減少了設備的磨損和備件更換頻率;3)脫水劑藥耗5-7kg/tds，鐵鹽300-350kg/tds，降低了運營成本;4)處理后的泥餅做焚燒填埋處置也不會造成二次污染;5)提高了單臺設備的污泥處理量，增加了出泥量及泥餅掉落率;6)與添加石灰的處置工藝比，減少了H2S等有毒氣體的釋放，改善了車間環境。

工藝流程圖/技術解決方案示意圖

16、上海泰和污水處理廠污泥脫水干化工程

項目名稱：上海泰和污水處理廠污泥脫水干化工程

項目推薦單位：上海復潔環�？萍脊煞萦邢薰�司

項目所在地：上海

項目類別：市政污泥處理處置

項目概況描述

上海泰和污水處理廠，設計處理污水總規模為55萬m³/d，近期規模為40萬m³/d;近期設計污泥處理量為480噸/天(含水率80%)，遠期污泥處理總量達到650噸/天。該項目“污泥處理系統設備集成、供貨、調試及伴隨服務”由上海復潔環�？萍脊煞萦邢薰�司中標并實施，采用“低溫真空脫水干化成套技術裝備”，將含水率99%左右的污泥一次性脫水干化至含水率40%以下，干污泥外運至石洞口污泥處置中心予以處置。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

低溫真空脫水干化成套技術改變了傳統工藝流程，將物料的脫水與干化工序合成一體，在同一設備上連續完成。該技術利用低溫(<100℃)真空干化原理，達到傳統熱力干化的脫水效果，最低含水率可達20%以下。

(2)技術工藝/解決方案適用范圍

市政污泥以及石油化工、半導體芯片、電子信息、汽車制造等工業領域危廢污泥的脫水干化、減容減量，工業固廢與特種物料(高溫、腐蝕性、多組分)的固液分離。

(3)技術工藝/解決方案特點及優勢

節省了傳統熱力干化設備的占地面積，避免了脫水設備和干化設備的轉換時間和勞動力，減輕了環保、安全上的壓力，又將濾餅水份降至用戶要求，最大限度地實現了污泥的減量化，并在一定程度上起到了殺菌滅活和無害化的作用，是物料脫水干化的新一代節能降耗設備。

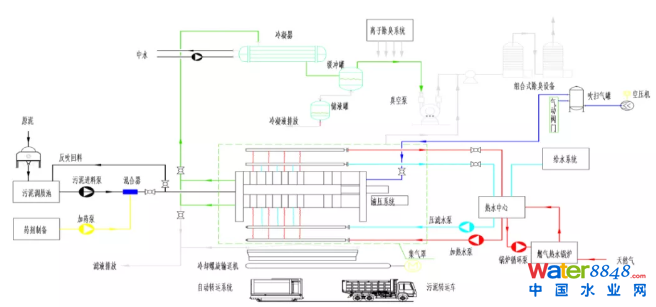

工藝流程圖/技術解決方案示意圖

17、河北省辛集污泥集中焚燒發電處置中心

項目名稱：河北省辛集污泥集中焚燒發電處置中心

項目推薦單位：上海國惠環�？萍技瘓F(tuán)有限公司

項目所在地：河北省辛集市

項目類別：市政污泥處理處置

項目概況描述

辛集污泥集中焚燒發電處置中心(即“辛集市污泥資源化綜合利用項目”)位于河北省辛集市制革工業區，占地34畝，總投資2.3億元，設計產能為日處理含水率97%污泥8720噸，總裝機容量為2臺373.7t/d循環流化床污泥焚燒爐配2臺6MW中溫中壓抽凝式汽輪發電機組，年發電量8640萬千瓦時。項目采用國惠集團自主研發的SL-STPTM污泥資源化處理技術，對辛集市制革工業區、城市污水處理廠產生的工業污泥和市政污泥進行焚燒處置，污泥焚燒余熱用于發電和供汽，從而實現污泥的“轉廢為能”。河北省辛集污泥集中焚燒發電處置中心的建成投產，徹底解決了北方皮都辛集市面臨的“污泥圍城”問題，有效緩解了辛集及周邊市縣的生態環境壓力，推動辛集傳統支柱產業進入了綠色發展新時代。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

技術名稱：SL-STPTM污泥資源化處理技術。

技術原理：SL-STPTM 污泥資源化處理技術是一項覆蓋污泥處理處置全流程的成套技術，包含污泥改性、濃縮、脫水、燃料化、焚燒、灰渣制磚等環節。

1)污泥改性：針對不同污泥特性定制專用改性劑，污泥在前置改性反應器和深度改性反應器內與改性劑充分混合、反應，達到調理泥性的目的。污泥改性劑的作用是減少粒子和水分子的親和力，使粒子增加絮凝力而粗大化，使其得到最佳的調質，充分分離自由水，同時能使間隙水和吸附水最大程度的分離，同時不產生膠質體。

2)污泥濃縮：在充分改性的基礎上，運用重力脫水原理，采用無軸螺旋式聚合污泥濃縮機， 對污泥進行濃縮處理。污泥中的自由水和部分間隙水在重力作用下，自篩板過濾出來，污泥含水率降至80-85%。

3)污泥脫水：采用新型污泥調理脫水機，以工位連續作業模式實現擠壓-調理-攪拌-再擠壓，循環多次，實現污泥含水率快速降低至60%，再借助螺旋鉸鏈+風道，充分降低含水率。

4)污泥燃料化制作：脫水后污泥進入燃料制作設備，通過擠壓、破碎、糅制，形成有一定截面形狀、大小和一定強度、致密度的污泥燃料。

5)污泥焚燒：采用輸送裝置將污泥燃料送入焚燒裝置進行氧化焚燒，焚燒余熱用來發電、供熱，從而實現污泥的資源化利用。

6)灰渣制磚：將焚燒產生的爐渣進行建材利用。

(2)技術工藝/解決方案適用范圍

適用于市政污泥處理、工業污泥處理、含油污泥處理、禽畜糞便處理、污泥暫存場污泥處理、河道清淤及淤泥處理。

(3)技術工藝/解決方案特點及優勢

SL-STPTM污泥資源化處理技術是一項覆蓋污泥處理處置全鏈條的成套技術，包含污泥改性、 濃縮、脫水、燃料化、焚燒、灰渣制磚等環節。與傳統技術相比，改性環節不添加生石灰、鐵鹽、鋁鹽，脫水環節不利用外部熱源進行熱干化，最大程度地保留了污泥所含的熱值，所制作的燃料低位熱值在1600大卡左右，相當于標煤的三分之一，可實現自持燃燒。在氧化焚燒環節，采用“三 T”控制技術，確保污泥燃燒充分、徹底，飛灰產生量小，煙氣在焚燒爐中停留時間為4～6秒，焚燒溫度為850℃以上，從源頭上有效控制二噁英的產生。污泥焚燒后剩下的灰渣，體積只剩原污泥量的5%左右，可制作成生態磚等建材，從而形成了良性的污泥閉環處理處置。

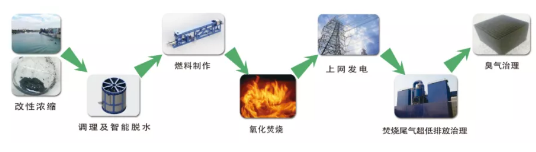

工藝流程圖/技術解決方案示意圖

18、江蘇南通如東縣城“三河六岸”河道整治項目

項目名稱：江蘇南通如東縣城“三河六岸”河道整治項目

項目推薦單位：上海同臣環保有限公司

項目所在地： 江蘇南通如東縣

項目類別：河道底泥處理處置

項目概況描述

該工程位于江蘇省如東縣掘港鎮，因近年來部分河道的長期污染，河床底部沉積了大量的垃圾、淤泥等污染物，污染物長期影響著河道水質，對周邊環境造成嚴重傷害。為了恢復城市水生態功能、改善城市水環境，該工程旨在對這些污染河道進行清淤固化處理，并徹底實現淤泥的無害化、減量化、資源化利用。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

河道淤泥經絞吸船輸送至儲泥池，再經過垃圾分揀設備分揀后，泥漿依次到沉砂池、濃縮池中，將大顆粒砂礫沉淀去除，同時將淤泥濃縮，提高含固率;淤泥經提升泵進入到調理池，在攪拌裝置的作用下，將PAC、PAM等絮凝劑與泥漿充分混合，調至脫水性能;調理好的泥漿經柱塞泵送至壓榨機中進行壓榨脫水，脫水后的泥餅含水率在40%以下。壓榨脫水后底泥用做項目綠化用土及工程回填土進行資源化利用;壓濾水進入清水池，再由濾布濾池進行處理，可直接排入水體或回收利用。河底采用河道底質改良技術、水生態系統構建技術組成的水域生態修復技術系統，對流域水體進行水生態修復，該系統技術能有效的消納內源污染及面源污染(大氣沉降、降雨、地表徑流、岸邊垃圾落葉等面源污染)，恢復水體自然平衡的水生態系統。

(2)技術工藝/解決方案適用范圍

此工程范圍為如泰運河、掘苴河、掘坎河城區段沿河及部分支流河道，治理河道總長度為15.05km。工程設置了三個淤泥固化廠及兩個資源化利用堆場，便于河道淤泥清淤固化后的處理處置�？偳逵倭繛�37.9萬m³，共計采用了同臣環保10套河湖專用壓榨機、2套濾布濾池及相關配套處理設備。

(3)技術工藝/解決方案特點及優勢

1)穩定高效，處理量大：面對體量龐大的河道淤泥，能快速有效的進行清淤固化，處理量大，污泥含水率在40%左右，穩定高效。

2)安裝便捷，操作簡單：河道治理工程通常工期緊，且常采用臨時作業平臺進行處理，采用的設備具有安裝便捷、操作簡單，方便轉場作業等特點。

3)低成本，更經濟：工程采用的設備具有經久耐用、維護成本低等特點，且無需復雜的基礎建設，減少占地面積和投資成本，在很大程度上節約了項目費用。

4)后期資源化利用率高：經清淤固化后的泥餅含水率低，資源化利用率高，后期可用作建材制磚、工程用土和綠化填埋土，徹底解決淤泥處理處置問題。且經處理后的濾液通過濾布濾池處理可直達排放保準排入水體或回收利用。

工藝流程圖/技術解決方案示意圖

19、府河新區段河道綜合治理項目1號脫水區底泥在線處理及士工管袋脫水工程

項目名稱：府河新區段河道綜合治理項目1號脫水區底泥在線處理及士工管袋脫水工程

項目推薦單位：舒朋士環境科技(常州)股份有限公司

項目所在地：雄安新區安新縣境內

項目類別：河道底泥處理處置

項目概況描述

項目解決方案為環保絞吸船水下清淤，通過管道輸送到岸邊淤泥在線處理裝置，預處理后打入土工管袋靠自重力脫水。

本工程做1號脫水區，清淤量約16000方(平均含水率92%)。目標干度含水60%，處理量為450m³/h。該項目開工時間2019年11月24日，最終以淤泥含水率50%成功通過驗收。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

河湖淤泥環保清淤、工程泥漿高干度脫水處理方案

1)抽取淤泥，通過輸泥管道輸送至岸邊淤泥脫水干化場地;

2)輸泥管道將吸出的淤泥輸送至平板震動篩，去除淤泥中的大顆粒雜質，隨后進入均質池對淤泥流量和濃度進行調節;3)通過泥漿泵將淤泥加壓至在線自動加藥混合裝置，實現淤泥的快速固液分離;4)經過在線處理的淤泥，通過軟管送入土工管袋內，絮凝的淤泥在袋內與水分離，固體留在袋中，水透過袋壁流出;5)干泥可以從袋中取出運走，易地處置。

(2)技術工藝/解決方案適用范圍

適用于河湖清淤，工程泥漿等泥水高干度脫水

(3)技術工藝/解決方案特點及優勢

該工藝既能擁有傳統機械脫水的優點，甚至比它們的優點更優(比如脫水干度)，還沒有傳統機械脫水的一系列缺點。

1)無二次污染

絞吸船清淤時，吸泥裝置在水下將清除的淤泥連同周圍的水一起吸入管道，可防止淤泥及污染物擴散到水體中去，避免二次污染。

淤泥脫干時添加的藥劑為國家允許使用藥劑，整個過程精準加藥不會對尾水產生影響。

該工藝在機械維護正常的情況下，不會產生機械脫水設備普遍存在的噪聲污染。

2)大批量高效脫水，可縮短工期

絞吸船單線處理量大，清淤工期短。在線處理設備能配套絞吸船處理量對淤泥作脫水預處理，大幅提高脫水性能。土工管袋容量大，能一次性將大批量淤泥同時脫水，固液分效果極佳，脫水時間大大縮短。該工程8小時工作制，一組設備一個月完成至少1萬m³淤泥的脫水干化，淤泥固含量平均50%以上，效率與效果同佳。工期縮短對周圍生產生活條件和環境衛生影響也相應減小。

3)淤泥得到高干度脫水

該工藝無需對待處理淤泥進行預先濃縮處理，最終得到的淤泥干度同樣很高。淤泥含水率低于60%(固含量可達40%~70%)，比傳統機械脫水后淤泥干度高。

4)濾水水質指標優于或接近原水體

使用特殊編織的土工管袋濾水，出水清澈，其處理前后的水質指標如表1所示。由表1可知，處理后的水質部分指標都有提高，并且土工管袋對磷污染的截留也有一定作用。經過土工管袋的濾出水，懸浮物含量非常微小，濾水水質總磷指標達地表Ⅲ類水的標準，COD、BOD5指標達地表Ⅰ類水標準。

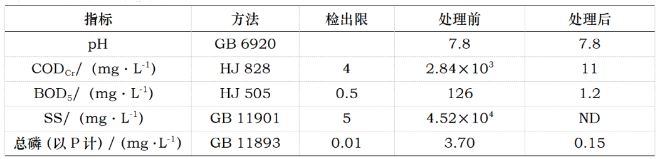

表1 處理前后水質對比

5)可在處理過程中添加重金屬螯合劑，不使淤泥中的重金屬析出

某河項目因前期對河道淤泥檢測，重金屬含量不超標，無需處理。但針對重金屬超標的河道淤泥還可使用螯合劑將重金屬捆綁在干泥內，尾水排放無憂。

6)在線處理設備全自動化運行

該工藝配套設備少，主要為在線處理設備。在線處理設備結構緊湊，能耗低，易于移動和野外作業。整個處理過程能實現全自動操控，還能提供淤泥計量和累積，為工程量核算提供依據。配合物聯網平臺可實現對設備無人值守，做到智能運行。

7)脫水后淤泥就地處置和資源化利用

土工管袋可沿堤岸布置，連同干泥一起留在原地，起到強堤固岸的作用。該項目根據情況外運處理，將原泥污染程度分析后符合資源化方向的土壤當種植土使用，其他類型土壤可焚燒、填埋、筑路、做建筑材料原料等。目前因干泥無機物含量高，很多制磚廠收購干泥燒制磚塊，還有市政公司收泥用于路基鋪設。

20、�？诎咨抽T污水廠污泥處置項目

項目名稱：海口白沙門污水廠污泥處置項目

項目推薦單位：四川陽晨環境工程投資有限公司

項目所在地：海南省�？谑�

項目類別：市政污泥處理處置

項目概況描述

海口威立雅水務白沙門污水廠日處理污水30萬立方米，每天大約產生120噸脫水污泥(80%含水率)。采用高效濕式氧化技術(HEWAO技術)進行污泥深度處理。剩余污泥濃縮至5%含固率后采用高壓泥漿送入HEWAO系統，在220度、3Mpa的壓力下和高壓氧氣進行氧化反應，實現微生物徹底破壁和徹底的滅菌殺毒，無機質聚集成細小懸浮顆粒，然后進入板框進行固液分離，得到含水率低于30%的無機營養土泥餅和澄清的氧化液。無機營養土泥餅的重量?jī)H為原來脫水污泥重量15%，富含磷肥，外送作為園林綠化用土。澄清氧化液富含小分子有機物，返回污水廠前端作為優質的碳源。

項目技術工藝/解決方案概述

(1)技術工藝/解決方案名稱及原理

技術名稱：高效濕式氧化(HEWAO)污泥深度處理技術。

技術原理：將剩余污泥和壓縮空氣在高壓高溫條件下進行液相氧化反應，將污泥中大分子和固態有機物氧化分解成二氧化碳或者小分子有機酸，實現細胞徹底破壁，將有機物和水分釋放出來，無機物聚合形成細小的懸浮顆粒，無需加藥，經過板框壓濾得到含水率低于30%的無機泥餅和富含小分子碳源的澄清氧化液，實現污泥高度減量化、無害化、穩定化和資源化處理的效果。

(2)技術工藝/解決方案適用范圍

適用于各種市政和工業污水廠產生的剩余污泥的深度處理。

(3)技術工藝/解決方案特點及優勢

1)高壓高溫氧化條件下，細胞徹底破壁，細菌病毒徹底滅殺。

2)處理效果接近污泥干化焚燒技術，減量率可以達到80-90%以上。

3)具有獨有的能量回收系統，HEWAO系統正常運行時依靠污泥有機質氧化時放熱即可維持系統的熱量平衡，無需外界供給熱量，系統運行成本主要為壓縮空氣電耗，僅為干化焚燒技術30-40%。

4)HEWAO系統全部實現國產化，投資成本僅為污泥干化焚燒技術30-40%。

5)項目建設周期快，占地面積小，工藝安全潔凈，無煙氣和二噁英的問題，二次污染小，環保審批難度遠小于焚燒。既可以就地在污水廠內將污泥問題徹底解決，也可以集中建設污泥處理中心。

6)系統全密封，連續進料出料運行模式，自動化程度高，勞動強度低。

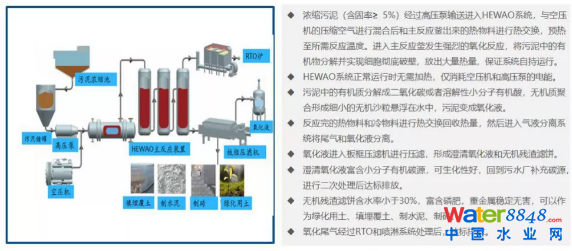

工藝流程圖/技術解決方案示意圖

21、蘇州工業園區污泥處置與資源化利用項目

項目名稱：蘇州工業園區污泥處置與資源化利用項目

項目推薦單位：蘇伊士新創建

項目類型：工業園區污泥處理處置

項目所在地：江蘇省蘇州工業園區

參與環節：投資建設運營

項目概況

蘇州工業園區污泥處置及資源化利用項目由蘇州工業園區中法環境技術有限公司投資、建設和運營管理，設計總規模為日處理900噸濕污泥，其中一期工程(日處理300噸濕污泥)于2011年5月投產，二期工程(日處理200+100噸濕污泥)于2016年7月投產。項目遵循“產業協同、循環利用”的模式，選址于熱電廠內，緊鄰污水廠，實現三廠資源共享、協同發展。主體工藝采用蘇伊士的兩段式干化工藝，節能低耗、安全可靠，將污泥含水率從80%干化至20%，干污泥直接送往電廠與煤摻燒發電。項目投運后引入先進的制造業管理理念，做到生產管理標準化、現場管理精細化，遵循清潔生產的理念，全過程標準化、信息化、可視化運營。

項目技術工藝/裝備簡介

(1)技術工藝/裝備名稱

兩段式污泥干化工藝

(2)工藝/裝備原理

采用兩段式污泥干化工藝，一段為薄層蒸發器，通過夾套內的蒸汽將滾筒里的污泥間接干化到含水率50-65%左右，此階段污泥塑性較好，隨后通過切碎機擠壓成面條狀，進入二段干化設備，即帶式干燥機;二段采用直接吹熱風的方式進行干化，干化后的污泥通過一個冷風區降溫后，由刮板機輸送至熱電廠煤棚;通過設定不同參數，污泥干化裝置可將含水率到從70-85%降低到10-35%不等。

(3)工藝/裝備特點

A. 節能低耗

項目采用兩段式干化工藝，一段污泥中水分蒸發產生的廢熱用于二段空氣預加熱，本身比其他普通干化工藝節能30%，同時通過自主創新，實現了污泥干化廢熱的第二次梯級利用，使得目前的干化能耗可以達到全球最低水平。

B. 安全可靠

項目采用兩段式低溫干化工藝，是一種國際先進工藝，技術本身安全可靠;輔以國際標準化管理和制造業精細化管理模式，結合法國蘇伊士安全管理技術，通過整合、創新，形成了獨特的管理模式，確保了污泥干化項目的安全連續穩定運行。

C. 二次污染少

項目以“出污泥而不染”作為治污理念，所有設備、車間均是微負壓，避免了臭氣的逸散;所有污泥池、污水池、干化設備等易產生臭氣的地方，均對臭氣進行了集中收集并送往電廠直接處理;污泥干化尾水在設計時即送往污水廠直接處理，以上措施均有效降低了二次污染的風險。

D. 資源化利用

兩段式污泥干化工藝是一種低溫干化工藝，污泥的接觸溫度不超過105℃，一方面減少了進入污水中的揮發性有機物，可以減輕后續的污水處理負擔，另一方面有效地保存了污泥的熱值，可最大化地進行資源化利用。

(4)應用工業領域

污泥處理處置

工藝/裝備流程圖

22、常州武進污泥處置項目

項目名稱：常州武進污泥處置項目

項目推薦單位：無錫國聯環�？萍脊煞萦邢薰�司

項目類型：污泥處理處置

項目所在地：江蘇省常州市武進區

參與環節：投資、建設、運營(BOO)

項目概況

常州武進區污泥處置項目采用由無錫國聯環�？萍脊煞萦邢薰�司研發的“調質深度脫水+熱干化+自持獨立焚燒”技術，處理規模500噸/天。剩余污泥在各污水廠內完成污泥深度脫水工藝，污泥含水率從98%降至55%左右。脫水后泥餅集中運送至位于夾山的焚燒廠內進行獨立焚燒處置。含水率55%的污泥在焚燒廠內熱干化至含水率35%左右送入污泥專用焚燒爐焚燒處置，焚燒產生的熱量用于前端污泥干化。全過程無需添加使用額外能源、燃料，真正意義上實現了污泥自持獨立焚燒處置，在實現污泥無害化、減量化的同時有著良好的經濟、社會和環境效益。同時該技術獲得了省部級鑒定：?jiǎn)雾?xiàng)技術國內領先，集成技術填補了國內空白。

項目技術工藝/裝備簡介

(1)技術工藝/裝備名稱

調質深度脫水+熱干化+自持獨立焚燒

(2)工藝/裝備原理

高壓隔膜壓濾機、污泥干化機、污泥焚燒爐

(3)工藝/裝備特點

污泥調質深度脫水工藝段可集中處理也可分散布置于各廠內，靈活性高;

污泥熱干化工藝可適用于多種介質，根據現場條件進行設計;

獨立自持焚燒無需添加燃料，經濟環保，煙氣850°C停留5秒，高于垃圾焚燒標準要求;

各工藝段相對獨立，可因地制宜，靈活運用，適應各種污泥處置方式;

日處理能力：500m³/d;

全工藝路線完整，真正做到了污泥無害化、減量化，污泥減量達到90%以上(相較于含水率80%污泥)。

(4)應用工業領域

污泥處理處置

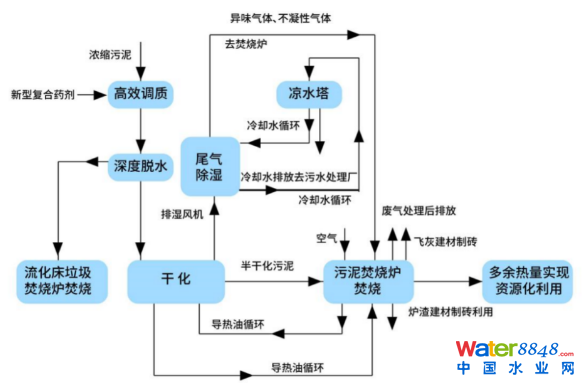

工藝/裝備流程圖
