摘要：地下式污水處理廠建設近年在我國興起，且有擴展之勢。地下污水廠地表可形成的景觀環境直觀、易覺，這就使污水處理廠可與景觀環境建設合二為一的說法盛行。反觀更加缺地的歐洲、日本等地，地下污水處理廠其實并不多見，讓人不免心生疑竇。因此，以國內某全地下式污水處理廠為研究實例，并以相同工藝的地上式污水處理廠作為對比參照物，通過全生命周期環境影響評價（LCIA）、全生命周期成本（LCC）評價及全生命周期生態效益（LCEE）評價3種方法分別對地下污水處理廠進行全方位影響評價，最后將3種評價結果歸一化為全生命周期綜合影響（LCCI）評價。結果顯示，地下式污水處理廠在環境影響、基建投資、生態效益三方面的綜合負面影響較地上式要高出約20%。雖然地下污水處理廠地表園林景觀會產生一定生態效益，但這并不能“中和”其環境影響以及基建投資所產生的負面效益。因此，地下式污水處理廠建設并非優選方式，需要因地制宜，選址要特別慎重。

作者簡介：郝曉地（1960-），男，山西柳林人，博士，教授，從事市政與環境工程專業教學與科研工作，主要研究方向?yàn)槲鬯�生物脫氮除磷技術、污水處理數學模擬技術、可持續環境生物技術�，F(xiàn)為國際水協期刊《Water Research》區域主編（Editor）。

01 評價方法

本研究針對地上式與地下式兩種污水處理廠建設模式，分別采用全生命周期環境影響（LCIA）、全生命周期成本（LCC）與全生命周期生態效益（LCEE）3種方法進行評價。然后，將3種評價結果進行歸一化與無量綱化，得出污水處理廠全生命周期綜合影響（LCCI）指標，以比較兩種建設模式在投入產出以及綜合生態環境效益方面之優劣。

1.1 評價范圍

研究評價時限覆蓋污水處理廠建設、運行與拆除3個階段；評價范圍為自污水處理廠進水至出水，并包含污泥處理過程。

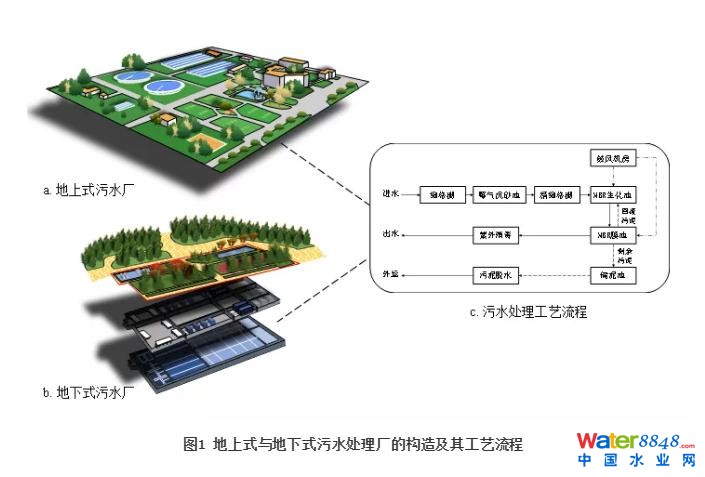

選擇我國廣東某地一座代表性全地下式污水處理廠的實際數據并結合文獻參數進行評價。該廠廠區占地面積為1.83×10⁴㎡、建筑面積為2.21×10⁴㎡，采用兩層全地下式結構設計；處理規模為10×10⁴m³/d，采用A2/O+MBR處理工藝，水力停留時間（HRT）為7.43 h；出水水質執行國家一級A標準，水質不達標時需向曝氣池投加液體硫酸鋁予以化學除磷；污水處理廠服務年限為20年。MBR膜組件使用酸、堿和次氯酸鈉溶液清洗。污泥經機械脫水后，折合產生干污泥12 t/d。本研究僅討論污水處理廠構造模式，作為比較的地上式污水處理廠工藝流程與地下式完全相同，占地面積等信息亦相同，建造形式如圖1所示。評價功能單位（FU）設定為每人每年平均排放污水量在處理過程中所產生的各種影響，即1 FU=1 PE·a。案例研究采用人均污水排放量為0.1 m³/d。

1.2 LCIA評價

LCIA是定量分析產品或生產工藝對環境影響的客觀評價方法，其目的在于辨識并量化能源與物質消耗對環境造成的影響，并以此為依據進行積極調整，尋求最低環境影響方案。

本研究采用LCIA方法對污水處理廠產生的環境影響進行評價，評價目標包括污水處理廠運行中產生的直接環境影響以及物料與能源消耗伴生的間接影響；數據清單覆蓋污水處理廠全生命周期中所有物料、能源消耗及其污染物排放，包括污水、污泥處理過程中產生的直接排放以及建材、藥劑生產運輸中涉及的資源/能源消耗所產生的間接排放。

環境影響評價方法依照國際環境毒理學與化學學會（SETAC）、國際標準化組織（ISO）及美國國家環保署（US EPA）等組織標準，按照分類、特征化和量化3個步驟分別進行。

案例污水處理廠環境影響可劃分為：非生物資源耗竭潛能(ADP)、淡水資源消耗(FWU)、全球變暖潛能(GWP)、大氣酸化潛能(AP)、水體富營養化潛能(EP)、人體毒性潛能(HTP)、填埋空間消耗(LSD)、黑臭水體潛能(BOP)等8個子影響指標。

1.3 LCC評價

LCC為統計分析產品在全部生命周期中所發生的總成本評價方法，可依照評價結果改善生產工藝與方法。本研究采用LCC評價方法分析案例污水處理廠的經濟信息。

1.4 LCEE評價

LCEE是指自然或人造景觀生物系統在全部生命周期內對人類生產、生活條件產生的有益影響，對其進行量化分析，可以用來評價其可持續性與良性循環能力。地下污水處理廠將處理工藝主體置于地下，而地表部分所建園林景觀被視為最大優點�？梢�，在綜合評價地下式污水處理廠過程中，LCEE評價不可忽略。

在LCEE中，將景觀生態功能分為大氣調節、土壤調節、生物功能、生產功能與文化功能等5大類，如表1所示。分別針對每項生態效益進行定量評價，再通過層次分析法（AHP）將結果統一為歸一化無量綱結果。

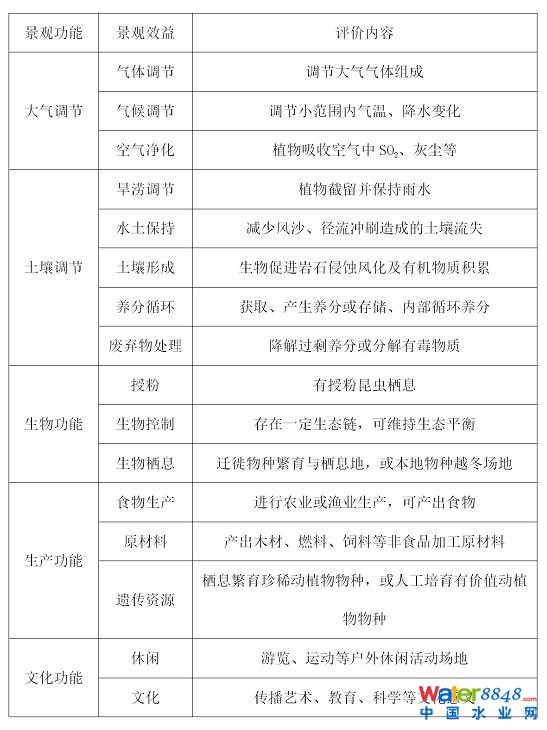

表1 生態效益分類

1.5 LCCI評價

LCCI是針對產品各方面影響與效益分別進行評價后，將評價結果按照一定層次結構有機結合的綜合評價方法。有別于LCIA等，LCCI不僅僅局限于單一層面，而是從多角度分析產品，客觀反映出產品在不同情景下的狀態與問題，以達到環境、經濟、生態等多方面影響的和諧統一，避免因片面追求某一方面的優良效果而降低整體價值。

本研究采用LCCI評價方法，把案例污水處理廠綜合影響評價結果作為總目標，以LCIA、LCC、LCEE三方面評價結果作為子目標層，將各評價指標結果值以AHP法進行權重計算、歸一化和無量綱化，以此獲得最終LCCI綜合評價結果（LCCI=LCIA＋LCC－LCEE）。設定LCCI結果正值表示對自然環境與社會產生了負面影響（如對環境排放污染物、耗費資金等），而負值則是產生了一定正面效益（如景觀植被凈化空氣等）。

02 全生命周期環境影響評價（LCIA）

2.1 數據清單

案例地下式與地上式污水處理廠相關物質數據清單見表2。其中，地下式污水處理廠采用實際運行數據，并依據其數據推算得到所對應的地上污水處理廠基準。表2顯示，在建設階段，因地下污水處理廠縱向空間設計布局，額外增加了開挖基坑與建設大型地下框架結構的要求，所以所需建材與能耗遠高于地上污水處理廠；在運行階段，地下污水處理廠出水以及剩余污泥需要從地下提升至地表排放或處理，使污水處理單位能耗升高。此外，地下污水處理廠額外增添的照明與通風設備也相應增加了處理能耗；在拆除階段，巨大基坑需要掩埋填平，導致建筑垃圾量增加，亦使施工能耗相應增加。

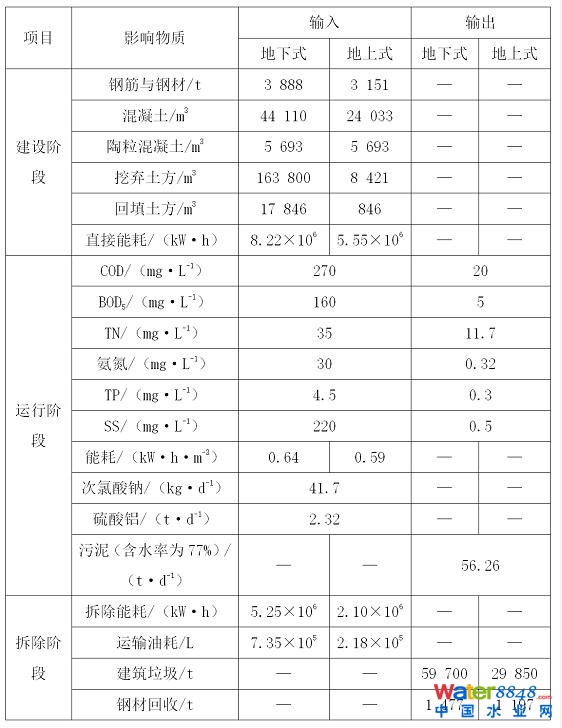

表2 案例污水處理廠LCIA評價主要影響物質清單

2.2 特征化結果

案例污水處理廠LCIA特征化結果列于表3，各類環境影響占比如圖2所示。由于地下污水處理廠建設階段投入較大工程量，使其對環境影響，特別是在非生物資源耗竭（ADP）方面明顯高于地上污水處理廠；拆除階段所需工程量也相應增大，導致拆除階段各類環境影響大大升高。此外，兩種污水處理廠在拆除階段都呈現出較大的ADP占比，這是因?yàn)镸BR工藝會增加拆除作業中的施工量，且會產生更多的建筑垃圾；運行階段，因地下污水處理廠運行能耗較高導致環境影響略有增加。顯然，地下污水處理廠在建設與拆除階段較之地上污水處理廠會產生更大的環境影響，而這些影響均體現在污水處理廠的外部結構上，影響增大對核心的污水處理水平卻未帶來一絲益處。

2.3 歸一化結果及環境綜合影響

根據層次分析法，經過統計分析后，得到歸一化矩陣：

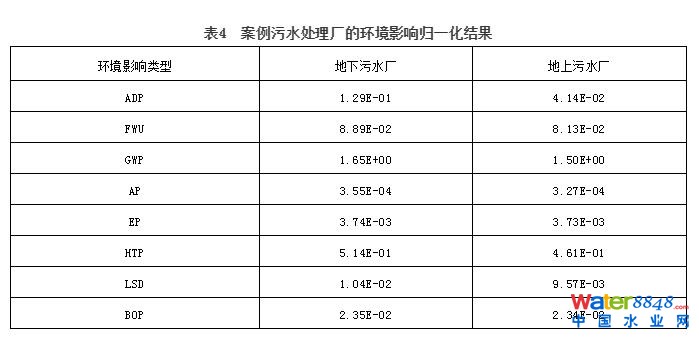

基于此，案例污水處理廠環境影響歸一化計算結果見表4。最終計算得到，地下式和地上式污水處理廠的LCIA值分別為2.42和2.12。

以上結果表明，地下式污水處理廠產生的環境影響較地上式要大（影響增加14%），即對環境造成了更大的負擔，具有不可持續性。案例污水處理廠的環境影響主要集中在全球變暖潛能（GWP）、人體毒性潛能（HTP）與非生物資源耗竭潛能（ADP），而地下污水處理廠建設與拆除中大興土木，額外增加了材料、能源消耗導致這些影響增加，使LCIA值變大。

03 全生命周期成本評價（LCC）

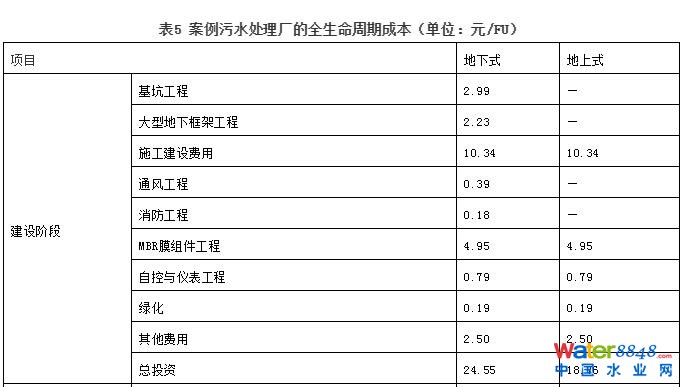

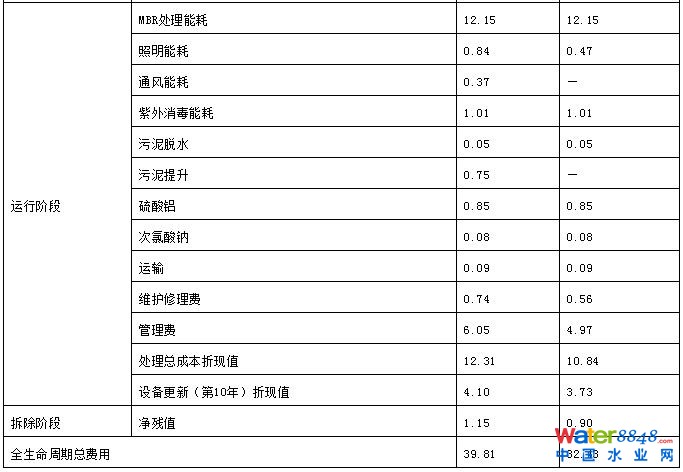

若設備使用年限設定為10年，則生命周期中共需更新1次設備。計算可知，本研究采用的折現率為7.84%。維護費用取固定資產的3%；管理費用取運行費用與固定資產的15%。案例污水處理廠的全生命周期成本統計結果列于表5�？芍�，地下和地上污水處理廠的全生命周期總成本分別為39.81、32.43元/FU，地下污水處理廠比地上污水處理廠高出22.8%�？梢�，無論在哪個階段，地下污水處理廠都需要投入較高的成本，不利于資金籌措、周轉與回報。

在總成本中，地下污水處理廠的建造費用所占比例較大，約為地上污水處理廠的1.31倍（與實際工程情況相符），歸因于額外的地下空間開挖與構筑。此外，地下污水處理廠運行階段管理與維護費用亦相應增加，主要為照明、通風系統以及污水、污泥提升所致。

案例地下污水處理廠的建設成本單價為4 910元/(m³·d-1)，地上污水處理廠為3 750元/(m³·d-1)，均遠高于相同規模的普通二級污水處理廠的建設單價[1 471元/(m³·d-1)]。除地下污水處理廠額外地下空間開挖與構筑、配套設施與設備安裝（占總工程費用的23.5%）因素外，MBR工藝造價較高（占總工程費用的20.1%）是另外一個原因。

04 全生命周期生態效益評價（LCEE）

4.1 生態效益分類與結果

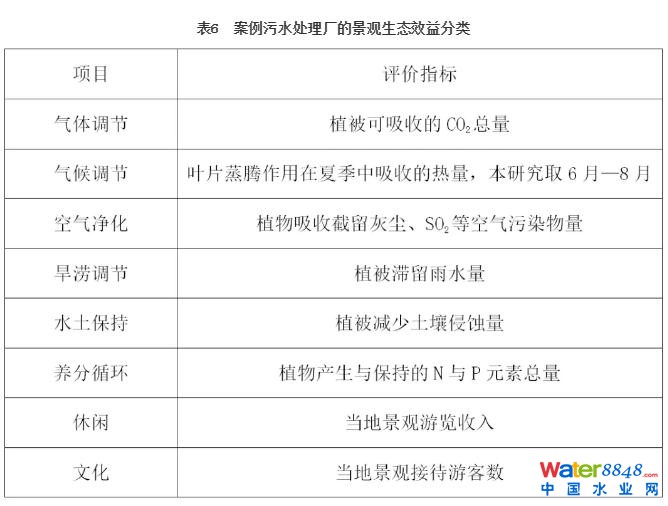

地下式污水處理廠的園林景觀為精心設計打理的人造綠化景觀，可以認為具有氣體調節、氣候調節、空氣凈化、旱澇調節、水土保持、養分循環、休閑與文化等8個方面的生態效益，如表6所示。其中，休閑功能選取當?shù)赜斡[收入情況進行評價，但這并非指地上景觀會成售票公園景點，而只是借助其潛在游覽價值來表征居民對景觀綠地的抽象感受。

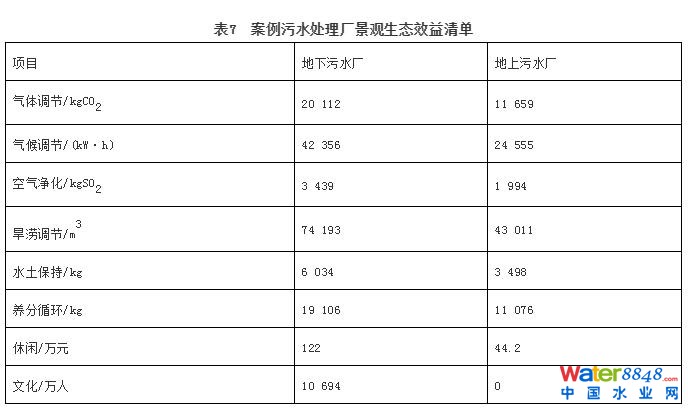

各評價指標中所涉及的參數從相關文獻中獲得。其中，地上污水處理廠內同樣可保留一定綠化面積；考慮到管理水平與植物密度均不及地下污水處理廠的園林景觀，故設定其單位面積內的生態效益為地下污水處理廠地表園林的80%；此外，因地上污水處理廠綠地僅供員工休憩，其休閑價值按50%計，也不具備文化宣傳效果（相應效益為0）。分析各項生態效益，結果列于表7。

4.2 生態效益量化結果

根據文獻與案例污水處理廠所在地區情況，可以得到各項景觀生態效益相對重要性判斷矩陣。對判斷矩陣進行一致性檢驗，以確認其邏輯性。計算結果顯示，判斷矩陣的一致性指標CR=0.009<0.1，證明該矩陣具有邏輯一致性。對該矩陣進行正規化，再對每行求和并正規化，可得向量：

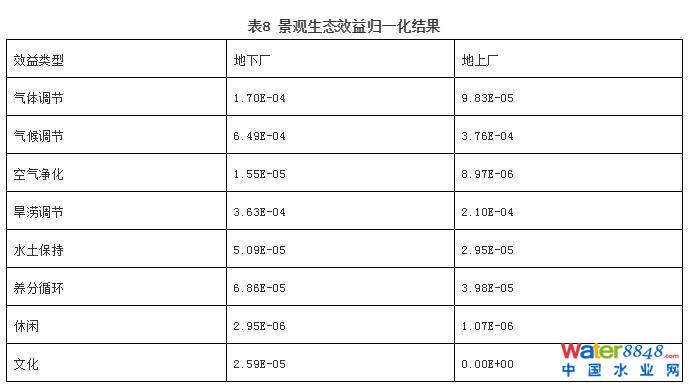

這便是案例污水處理廠地上景觀生態效益的權重值。基于此，對景觀效益指標進行歸一化，結果見表8。最終得到，地下和地上污水處理廠的景觀生態效益指標LCEE值分別為1.34 E-03、7.64E-04，即地下污水處理廠的地表園林景觀產生的生態效益約為地上污水處理廠的1.75倍。

污水處理廠附屬景觀或綠地的生態效益主要集中在氣體調節（植被吸納CO₂，調節大氣氣體組成）、氣候調節（植物葉片蒸騰作用調節周圍溫度）與旱澇調節（植被截留吸納降雨）方面，均屬于對環境的調節作用，而對人類生活活動（休閑與文化功能）則收益很小。

05 全生命周期綜合影響評價（LCCI）

5.1 計算結果

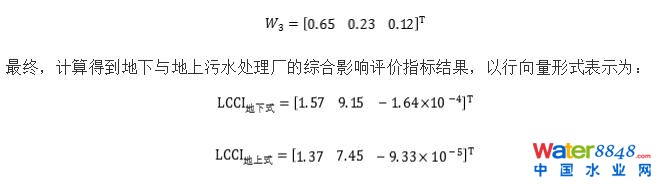

經過LCIA、LCC、LCEE評價后，已分別得到了對應的評價指標值。再次以層次分析法對上述3種評價指標進行歸一化與量化。歸一化矩陣如下：

在本研究規定的全生命周期中，地下與地上污水處理廠對環境和社會產生的綜合影響LCCI值分別為10.7、8.83�？芍�，地下式污水處理廠產生的環境、投資、生態綜合影響較地上式高出21%。地下式污水處理廠的地表園林景觀確實具有一定的生態效益，但與基建投資及其對環境的影響相比顯然遠無法實現效益“中和”。

5.2 討論

本研究的綜合評價結果與現行觀點顯然相左。這是因?yàn)榫坝^園林具象，感官可以直覺，容易被人接受，而其背后隱含的環境影響以及基建投資等往往不被人所認識。其實，地下污水處理廠的地面景觀罕有向公眾開放，其真實功能也就相當于一塊綠地的價值，也不能在上面開發房地產。

也有人認為地下式污水處理廠可以升值其周邊的房地產價格。事實上，這只不過是對地下污水處理廠“眼不見為凈”的淺顯認識，地上污水處理廠目前也大都可以通過加蓋封閉方式收集尾氣并凈化排放，對周圍居民并沒有太大的嗅覺影響。如果地下污水處理廠果真可以提高周邊房地產價格，從環境經濟角度看，這勢必會間接增加環境污染物排放，因?yàn)?ldquo;錢”的背后便是CO2、霧霾、廢水等污染物。

因此，地下式污水處理廠的建設并非優選方式，需要因地制宜，選址需要特別慎重。在此方面，應該認真分析國外少有的地下污水處理廠選址、建設緣由。例如，荷蘭鹿特丹Dokhaven污水處理廠、日本神奈川葉山町污水處理廠、芬蘭赫爾辛基Viikinmäki污水處理廠、瑞典斯德哥爾摩Henriksdal污水處理廠（目前世界上最大的MBR地下污水廠，處理規模達86.4×104m3/d）等，或因確實缺地、或出于氣候嚴寒需要保溫措施而考慮建設地下式污水處理廠。無論如何，這些污水廠均充分考慮了利用當?shù)氐匦�，例如，鹿特丹Dokhaven污水處理廠利用了廢棄船塢碼頭的深坑（深6～7 m），而神奈川葉山町污水處理廠、赫爾辛基Viikinmäki污水處理廠、斯德哥爾摩Henriksdal污水處理廠則利用了天然山洞。

06 結語

本研究通過全生命周期環境影響（LCIA）、全生命周期成本（LCC）與全生命周期生態效益（LCEE）三種評價方法對國內某全地下式污水處理廠進行定量評價，并最后歸納于全生命周期綜合影響評價（LCCI）。結果顯示，地下式污水處理廠在基建投資、環境影響、生態效益三方面的綜合負面影響較地上式要高出約1/5。雖然地下式污水處理廠的地表園林景觀會產生一定的生態效益，但這并不能“中和”其基建投資以及環境影響產生的負面效益。更何況，其產生的生態紅利服務了發達城市，而環境負面影響往往轉嫁至欠發達地區。

本研究雖基于理論計算與分析，但結果對地下污水處理廠建設的綜合評價至少可以定性說明問題。不然，比中國更缺地的日本、歐洲等地的地下污水處理廠早已遍地開花。
