摘要：嘉興市地處杭嘉湖平原，飲用水水源為地表河網水，歷史上受到嚴重的污染�；仡櫫思闻d近40年來，隨著水源水質的變化和飲用水標準的不斷提高，嘉興飲用水處理技術的應對措施和發展歷程，總結了從常規處理工藝到生物預處理工藝、深度處理工藝以及水源濕地技術的發展必要性和特點，尤其是根據科學原理，以工程技術措施系統解決冬季低溫期除氨氮的難題，為飲用水廠的建設和發展提供了一個技術思路。

嘉興地處浙江省東北部，地勢平坦、河網縱橫屬于杭嘉湖平原腹心地帶。20世紀80年代初，嘉興局部地表水尚可作為飲用水水源，但隨著工農業的快速發展和人口的聚集，使得水源遭受較為嚴重的污染，水源水質下降至Ⅳ、Ⅴ類，甚至出現劣Ⅴ類的情況。水環境狀況的惡化，使得飲用水源矛盾日益突出，嚴重制約了嘉興的經濟發展。近年來，水源濕地的應用以及“五水共治”的深入推進，嘉興的水環境得到了根本改善，但如何將受污染原水處理成為符合標準的飲用水，一直是嘉興供水人研究和奮斗的目標的。

0 1

嘉興飲用水處理技術的發展歷程

嘉興供水人一直面對水源污染的現實問題和供水水質標準越來越嚴格的雙重要求，飲用水處理技術經歷了不斷的發展和優化。根據其處理工藝的發展，可分為常規處理階段、生物預處理+強化常規處理階段、生物預處理+強化常規處理+深度處理階段和技術提升優化階段。

①第一階段：常規處理階段

為了保障嘉興市居民飲用水安全，20世紀80年代末90年代初建立了石臼漾水廠。水源水取自嘉興市當時水質最好的新塍塘，設計供水能力為l5×10 4m3/d，分兩期建設，一期工程設計能力為5×104m3/d，建成于1992年，凈水處理工藝流程如圖1所示。

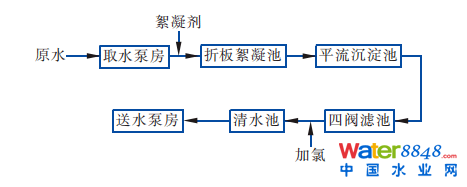

圖1 常規處理工藝流程

該凈水工藝即傳統意義的常規處理工藝，主要是去除原水中懸浮物、膠體物和部分大分子有機物，并殺滅水中絕大部分細菌和病毒，以保證飲用水的安全性。出廠水水質達到《生活飲用水衛生標準》(GB 5749—85)要求。

② 第二階段：生物預處理+強化常規處理階段

隨著嘉興經濟的快速發展，地表水污染問題日益突出。水源水水質指標如NH 3-N、溶解性有機物等已劣于Ⅲ類水體，常規凈水處理工藝又難以有效去除NH3-N以及溶解性有機污染物，影響出廠水水質。為了適應水環境形勢發展和城市發展需求，石臼漾水廠于1995年開始二期擴建工程，采用了彈性立體填料生物預處理技術，建成國內首個飲用水廠生物接觸氧化預處理池；同時將四閥濾池改造為氣水反沖均粒濾料濾池，采取投加高錳酸鹽復合藥劑等強化常規處理措施，并于1996年6月投入生產。生物預處理+強化常規處理工藝流程如圖2所示。

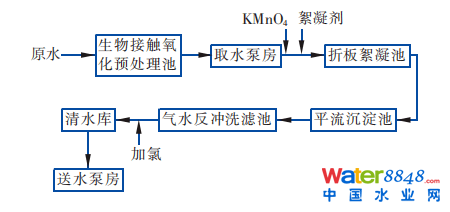

圖2 生物預處理+強化常規處理工藝

該工藝在傳統工藝功能的基礎上，增加了處理NH 3-N以及部分溶解性有機物的功能。其中生物接觸氧化池主要利用彈性立體填料上生長的微生物的氧化分解及轉化功能，以水中有機物(少數以無機物)作為微生物的營養，通過其新陳代謝作用，對有機物、NH3-N等污染物進行初步去除降解，減輕后續處理單元負荷。同時處理工藝中采用了投加高錳酸鹽復合藥劑強化常規處理的措施，不僅強化了混凝效果，也有利于有機污染物的去除。濾池中濾料也改為均質濾料，截污性能明顯提升，同時延長了過濾周期，提高了產水量，經濟效益明顯。水廠出廠水水質達到了《生活飲用水衛生標準》(GB 5749—85)。

③生物預處理+強化常規處理+深度處理工藝

由于嘉興水環境的持續惡化，使得地表水污染嚴重。水體水質急劇下降，常年為Ⅳ～V類，枯水期甚至劣于V類。嘉興市供水水源多為平原河網過境水，原水中氨氮和有機物含量較高，是典型的污染水源水，若繼續沿用原有凈水工藝，將導致水廠出水COD Mn和氨氮等超標。因此，必須提升全面提升處理工藝技術。

2003年9月，石臼漾水廠通過技術提升，實現了臭氧和活性炭（O3-BAC）深度處理工藝作為最終保障手段的多級屏障的飲用水處理技術。至此，嘉興飲用水處理技術已經形成生物預處理+強化常規處理+深度處理的多級屏障處理技術。這一技術體系在2004年石臼漾水廠現場研討會上被與會專家總結為“嘉興模式”。該技術具體工藝流程圖3所示。

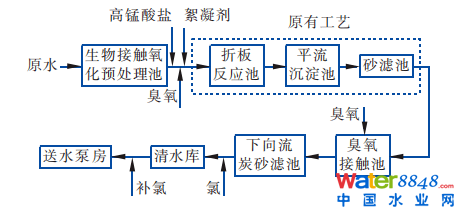

圖3 生物預處理+強化常規處理+深度處理工藝流程

該工藝采用O 3-BAC深度工藝，側重于去除常規工藝難以去除的溶解性小分子有機物，以降低出廠水的CODMn。改造后的水廠出水水質符合衛生部2001年頒布的《生活飲用水衛生規范》的要求。石臼漾水廠其后還進行了擴建，采用中置式高密度沉淀池替代傳統平流沉淀池。至2005年6月，石臼漾水廠總規模達到25×10 4m3/d，出廠水水質達到《城市供水水質標準》（CJ/T 206—2005）。這一階段，活性炭池均采用下向流。

根據城市發展規劃，嘉興市貫涇港水廠開始投資建設。其中一期供水能力為15×10 4m3/d，工藝技術體系沿用石臼漾水廠的工藝體系，以生物預處理+強化常規+深度處理工藝為主要技術路線。具體工藝流程見圖4。

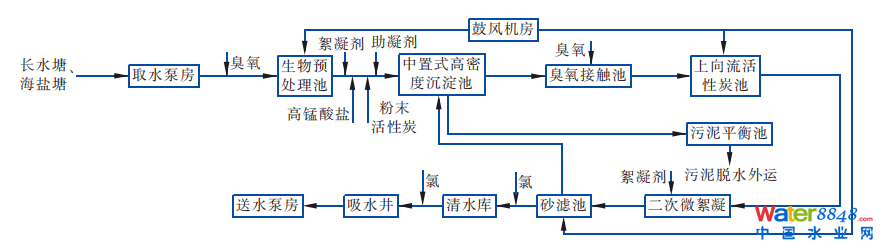

圖4 貫涇港水廠一期工藝流程

從貫涇港水廠一期工程開始，活性炭池轉為上向流方式運行，更有利于有機物的去除，同時活性炭池的工作周期可延長至一個月以上；工程中還設置了粉末活性炭的應急投加系統（石臼漾水廠同期也增設了粉末活性炭應急投加系統）；砂濾池前增加了二次微絮凝。但中置式高密度沉淀池在使用中存在循環污泥濃度低、工作負荷低等問題，在后續優化運行管理中進行了技術改造。

④技術提升優化階段

2000年以后，嘉興市對全市域水環境采取了一系列的改善和保護措施，但是水源水質并未得到明顯改善。與此同時水廠還要應對水質標準的提升：《生活飲用水衛生標準》（GB 5749—2006）較之以前標準由35項增加至106項；2008年，浙江省城市水業協會頒布了《城市供水現代化水廠評價標準實施細則》（2008年版）；2013年，該標準進一步提升為《浙江省城市供水現代化水廠評價標準》（2013版），其中濁度指標由國家標準的1NTU提升為0.1NTU，其他15項指標也有不同程度的提高。這些標準的實施直接促使嘉興飲用水水處理技術不斷提升、更新和優化。2009年6月，石臼漾濕地投入運行，極大地提升了石臼漾水廠水源水水質。

經過多年的優化運行和技術積累，同時借助國家重大水專項課題的研究機遇，貫涇港二期工藝（15×10 4m3/d） 進行了全面提升和系統設計，具體工藝詳見圖5。

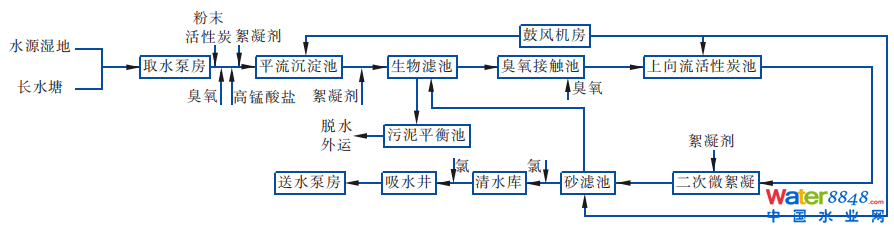

圖5 貫涇港水廠二期工藝流程

貫涇港水廠二期工藝也同時配建貫涇港濕地，該濕地的運行以及嘉興市“五水共治”不斷推進，使貫涇港水廠進水水質不斷提升，常年維持在IV標準，并有進一步改善的趨勢。貫涇港水廠還將水源濕地納入水廠工藝運行范圍，設置了濕地水源和長水塘水源相互切換的雙水源系統，并利用這一功能， 實現了與傳統意義上向水質較好水源切換不同的“雙水源水溫水質預警主動切換技術” 。研究表明，不同水溫條件下，去除NH 3-N的亞硝化和硝化細菌種屬不同；根據這一原理，在每年秋冬交際水溫降至10℃左右時，貫涇港水廠主動將水源切換至NH 3-N濃度較高的水源，協助完成圖5中生物濾池與水溫相適應的亞硝化和硝化細菌的培養，待菌種培養任務完成后，再將水源切換至NH 3-N濃度更低的水源，從系統上解決了長期困擾水廠的冬季低溫期NH 3-N的去除問題。

二期工藝的另一個顯著特點是取消了生物預處理技術（見圖5），采取“先除濁為主再除污染物”的技術路線，避免了工程中常見的生物預處理池“夏季微生物過度生長、冬季微生物活性急劇下降”的問題 。后置的生物濾池除完成生物除氨氮作用外，出水濁度均在1NTU以下，有效控制了水中的顆粒物濃度，減輕了后續O 3-BAC的負荷。工藝中，還采用了管理上更為成熟的平流沉淀池取代了中置式高密度沉淀池；砂濾池采用二次微絮凝技術和濾池低強度反洗技術結合，控制出水濁度和顆粒數，同時反沖洗節水可達20%。

通過優化運行，出廠水水質不僅達到了《生活飲用水衛生標準》（GB 5749—2006)，還達到了更為嚴格的《浙江省城市供水現代化水廠評價標準》（2013版）；其中出廠水濁度＜0.1 NTU、2µm以上的顆粒數＜30個/mL，有效控制了微生物風險，保障了城市供水水質的安全。

0 2

“嘉興模式+”的討論

貫涇港水廠二期工藝是多年工程經驗和理論研究的成果，從流程圖上看，工藝偏長，但從工藝內在的邏輯性分析可以看出其主要的技術思路。

①“先除濁再除氨氮”的技術思路，結合雙水源的技術思路解決了冬季低溫期除NH3-N的技術難題。同時解決了生物預處理技術冬季微生物活性低及生物量少、而夏季微生物過度繁殖的問題。

②采用二次微絮凝技術和濾池低強度反洗技術，濾池反沖洗節水達20%。

③采用傳統有效的技術措施，例如平流沉淀池，使水廠運行更為穩定，易于管理。

④采用O3-BAC深度處理工藝，尤其是上向流技術，提高了有機物的去除效果，同時將運行周期提高到一個月以上，降低了反沖洗能耗。

⑤貫涇港水廠的運行優化管理中，堅持“系統優化優先，單體構筑物優化服從系統” 指導思想，從而使多級屏障的技術特點得到充分體現。

近幾年的工作實踐表明，嘉興市在飲用水技術方面的不斷創新和進取應對了水源水質變化和飲用水標準的提升，保證了城鎮用水需求。“嘉興模式”也由特色鮮明的技術體系轉變成為 “工程應用成熟技術成果+完善優化現有工藝體系+預研新技術”三同時的“嘉興模式+”技術管理體系。“嘉興模式+”的水處理技術和運行管理體系不僅僅是挖掘現有工藝潛力、應用研究成果提升完善工藝，更在其對未來技術的研究開放性，未雨綢繆跟蹤和研發新型工程技術是“嘉興模式+”不斷前進的內涵。

0 3

關于水質提升的進一步思考

嘉興市目前供水水質已經達到《生活飲用水衛生標準》（GB 5749—2006）的要求，但面對人民群眾對水質不斷提升的需求，嘉興市水務投資集團有限公司計劃在水源、水處理工藝、管網等方面進行全面提升。

①在水源方面，進行嘉興市域外引水。2015年以來，嘉興市積極謀劃參與千島湖引水工程，力圖徹底解決水源問題，但由于引水水量有限，不能完全滿足城鎮所需水量；嘉興市目前正在進行“太湖飲水”的可行性論證。

②在提升工藝方面，研究有針對性的水處理技術。嘉興市供水水質進一步提升的限制性參數是高錳酸鹽指數，目前已有的生物處理技術以及臭氧活性炭技術難以有效去除濃度已經較低的有機物；貫涇港水廠正在國家重大水專項支持下進行低鹽截留率的納濾系統技術研究。

③在供水管網方面，研究實施“大分質”供水、多水源供水策略。工業企業與居民生活、居民沖廁等與飲用水水質要求均不同，考慮到居民家庭內部分質供水對管網改造所需的巨大費用以及潛在風險，嘉興市水務投資集團正在論證“工業企業單獨供水、居民優質供水”的“大分質”策略。面對多水源供水的必然形勢，相關運行技術也在國家重大水專項支持下有序進行。

本文全文見《中國給水排水》2021年第2期“嘉興飲用水處理技術的發展與回顧”，其作者及單位如下：

徐飚1，朱海濤1，孫海平1，劉宏遠2

本文標準著錄格式：

徐飚，朱海濤，孫海平，等.嘉興飲用水處理技術的發展與回顧[J].中國給水排水，2021，37（2）：7-11.

XU Biao, ZHU Haitao, SUN Haiping, et al. Development and review of drinking water treatment technology in Jiaxing [J]. China Water & Wastewater, 2021, 37(2): 7-11（in Chinese）.
