憑借光滑內表面帶來的理想流量性能參數，以及專為高、中、低壓需求設計的優化系統，Primus Line® 成為老舊管道修復的經濟型方案。因此，水司及管網運行部門可對管網資產穩定運行和持續投資優化中獲益。

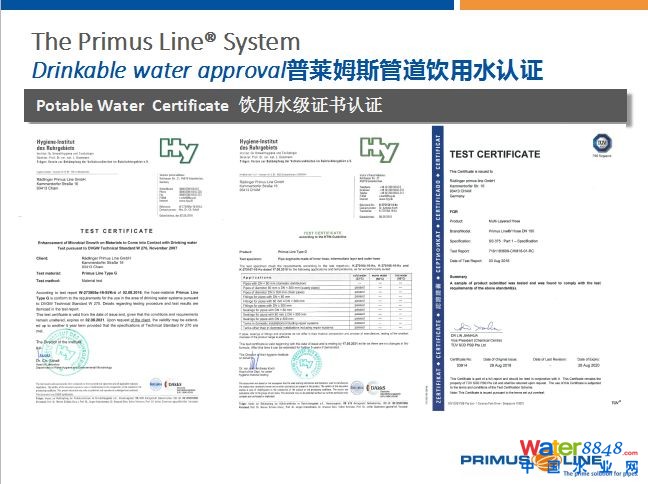

Primus Line® 管道系統適用于各種供水系統，并且在多個國家已獲得飲用水認證證書。
普萊姆斯管道(上海)有限公司于2019年04月25日成立。法定代表人Robert James Swift，公司經營范圍包括：管道及其配件的批發、進出口、傭金代理（拍賣除外），并提供相關的技術咨詢服務和配套服務等.

普萊姆斯內襯（Primus Line®）非開挖修復給水管道工程案例

市政公共設施的權屬單位或運營商面臨的一大挑戰是在有限的財政預算情況下如何根據給水管網中管道的突發事件來確定管道修復的優先順序。為確保上述決策的正確性，應同時考慮管道失效的概率和失效后對社區產生的影響，管網權屬單位或運營商需從多種修復方案中優選出最經濟的技術方案。

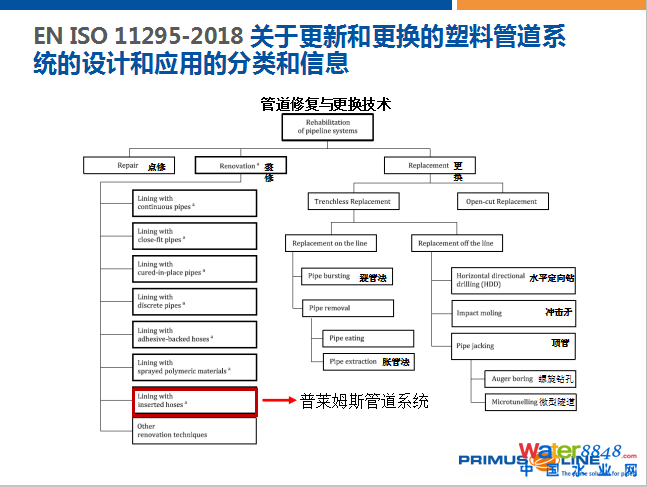

最新的國際標準《更新和更換用塑料管道系統的分類、設計信息和應用》DIN EN ISO 11295:2017對采用塑料管道的非開挖更新和更換工法進行了分類和說明。該標準已經把“穿插軟管內襯法”更新壓力管道的技術列入到了標準體系之中，德國Raedlinger 普萊姆斯內襯 股份有限公司生產的Kevlar®增強內襯即屬于這一類。這種內襯具有如下特點：可用于給水和燃?xì)獾葔毫�管道的非開挖修復；內襯管安裝時呈U型，安裝后內襯管可以承受管道的所有工作壓力； 內襯管在非承壓狀態下呈圓形；內襯管與原有管道之間無連接；內襯管獨立于原管工作。

普萊姆斯內襯（Primus Line®）系統

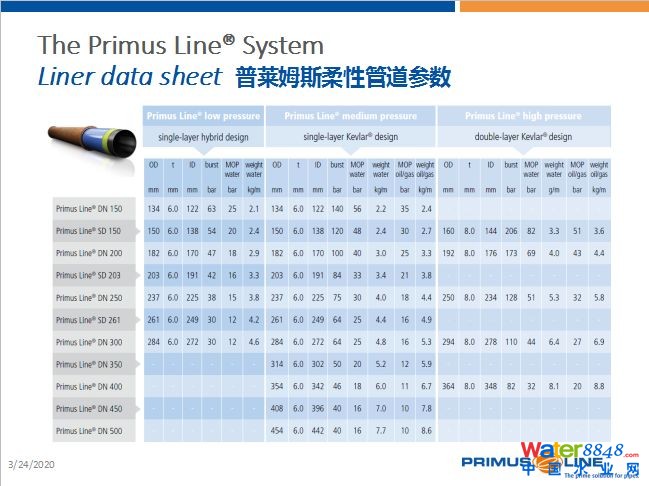

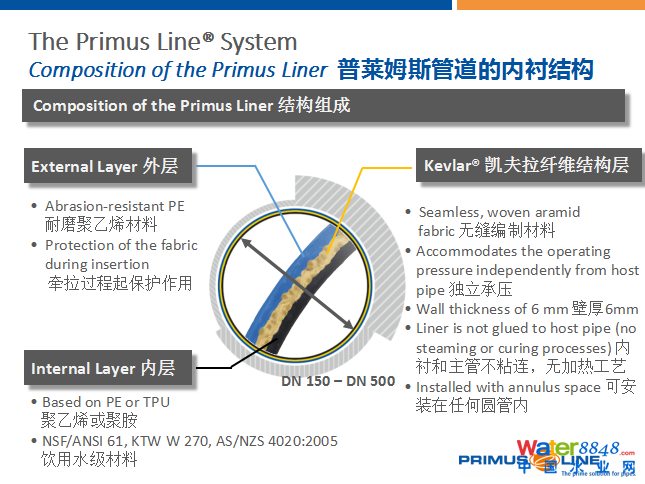

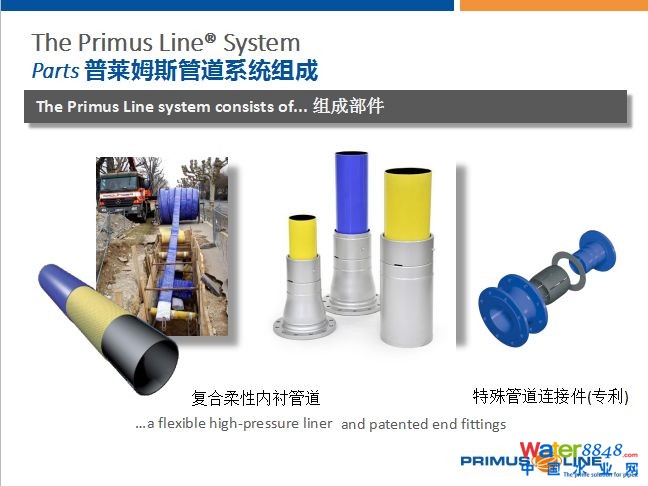

普萊姆斯內襯（Primus Line®）系統由Kevlar®增強內襯管和特殊設計連接件組成，可用于管徑范圍150mm至500mm的壓力管道修復。內襯管為三層不同材料組成的復合材料，最內層為低密度聚乙烯(PE)材料，達到NSF/ANSI 61, KTW W 270 和AS/NZS 4020:2005等標準中對飲用水衛生健康的要求。中間層由無縫芳綸織物組成，目前可用管徑范圍為150mm至500mm，所有管徑均采用6mm厚管壁，其中，150mm內襯管可承受最高工作壓力為56bar，500mm內襯管可承受最高工作壓力為16bar，中間織物層能獨立承受管道運營時的工作壓力及安裝時的拉應力。最外層為PE材料，能有效防止拉入過程中對中間層的損傷(參見圖1)。

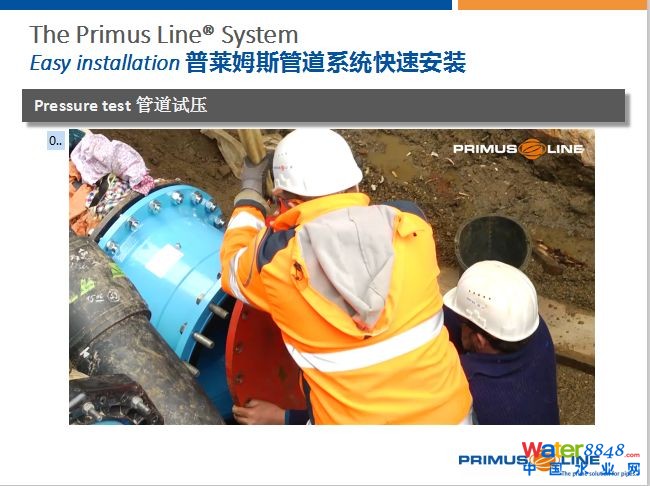

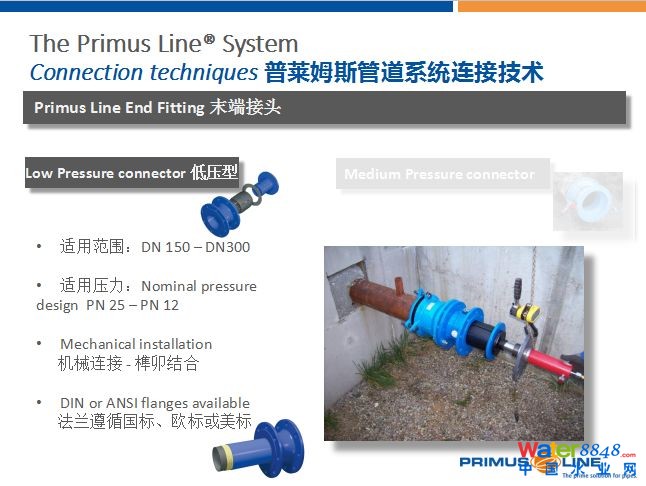

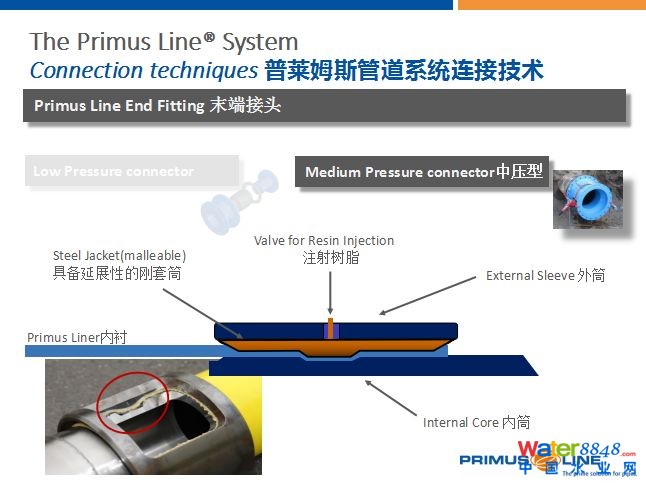

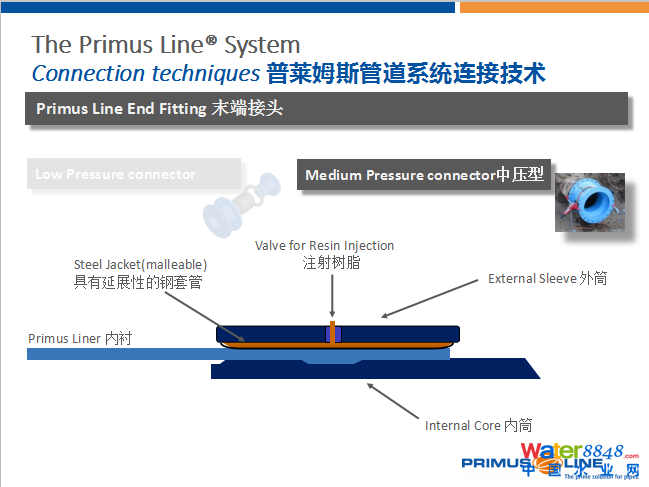

普萊姆斯內襯（Primus Line®）系統的第二部分是特殊設計的連接件。連接件采用機械方式進行安裝(壓縮式安裝)，首先在主管相應的法蘭處安裝普萊姆斯內襯（Primus Line）雙面法蘭片，然后將主管道的法蘭通過法蘭連接適配器和連接接頭進行組裝。Primus Liner內襯套上裝有波紋狀塑料套筒，在機械力的作用下將連接接頭核心插入內襯，形成具有耐久性的止脫連接。由于該系統采用機械裝置進行連接，應在安裝后立即進行泄漏測試。雙面法蘭片的第二個法蘭集成消防栓、服務預留連接或閥門(參見圖2)功能。

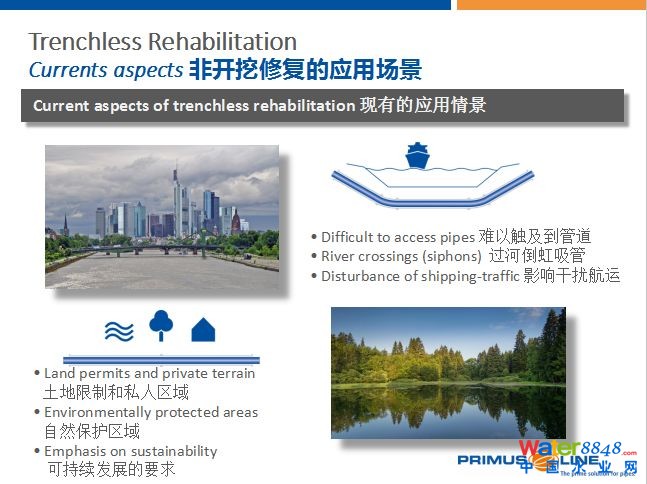

應用領域

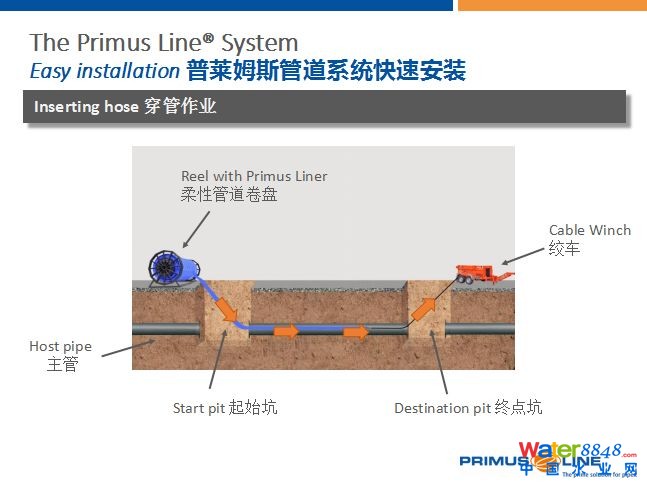

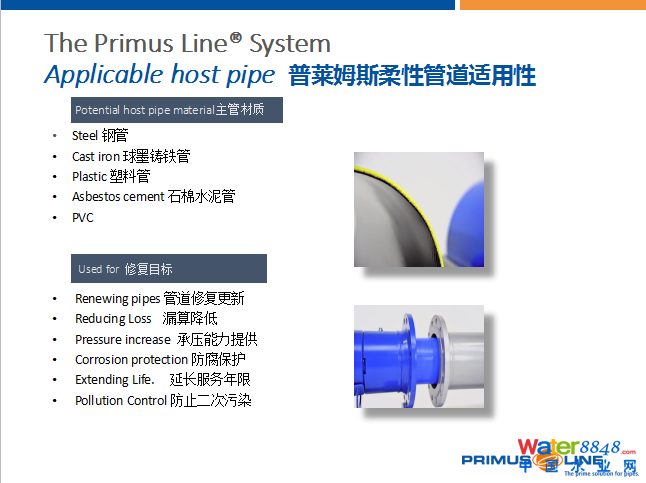

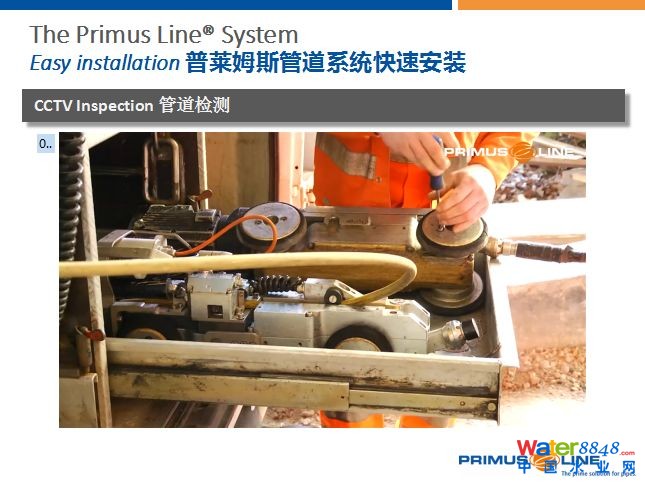

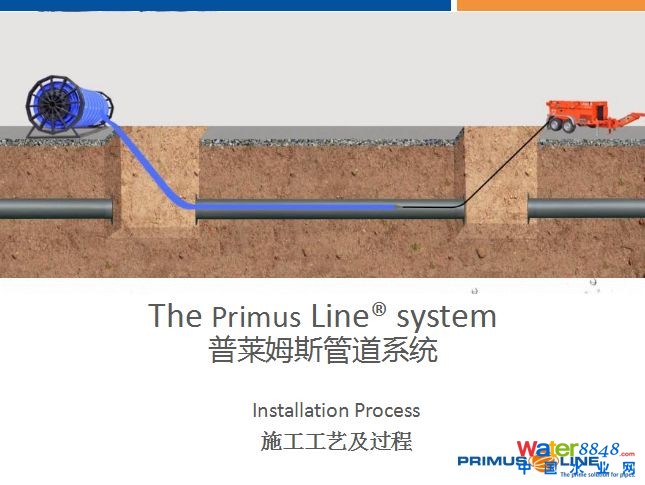

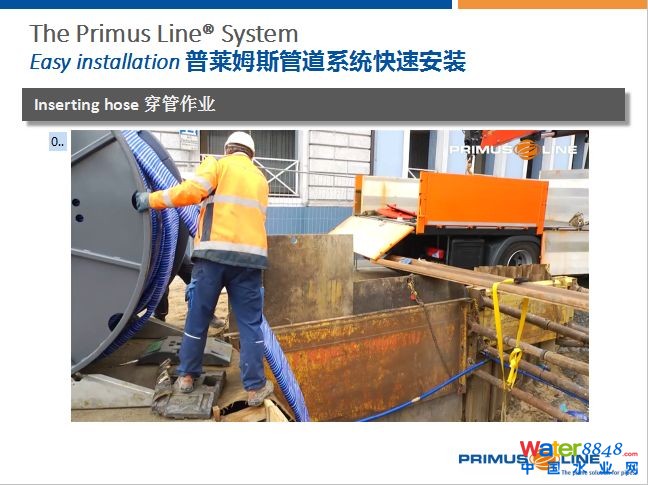

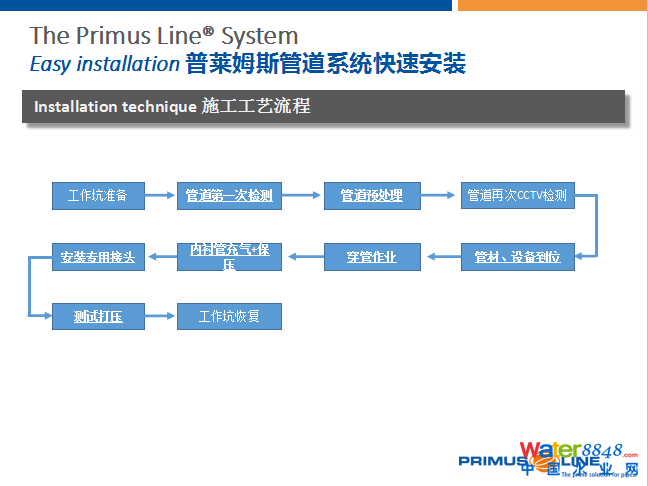

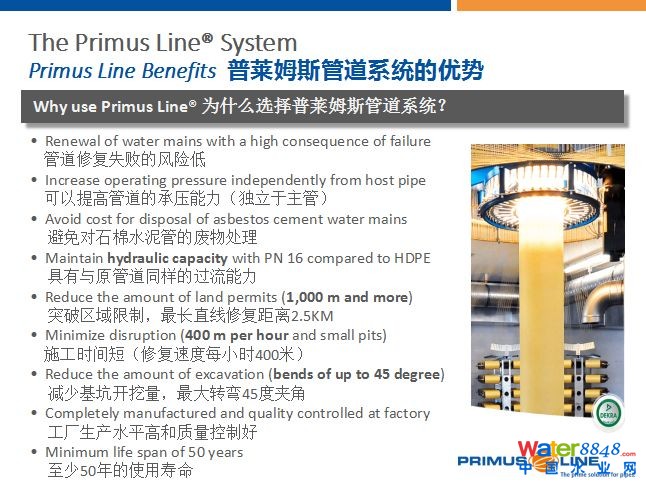

Kevlar®增強內襯系統適合對人難以進入的給水主管道進行非開挖更新修復。內襯系統具備獨立于舊管的承壓能力，可增加現有管網的額定壓力，修復后的原管只需承擔保護內襯管的作用。如果設計允許修復后管網的過流能力輕微降低，內襯管也可以用來修復管徑更大的管道。例如，在直徑600mm的主管道中安裝直徑500mm的內襯管。應用普萊姆斯內襯（Primus Line®）系統修復石棉水泥類水管無疑是一種非常經濟的解決方案，因?yàn)樵趥鹘y(tǒng)的開挖-更換方案中，原管管材的處理成本非常高。與傳統穿插法采用的HDPE-100管材相比，普萊姆斯內襯管材料的壁厚只有6mm，可以最大限度地降低過流能力損失。該內襯管材質較輕，拉入過程中拉應力小，一次性可安裝的管長可達2500m。此外，由于材料具有較好的柔韌性，內襯管彎曲角度可達45°(r=1.5×D)。Kevlar®增強內襯材料已經通過了ISO 9001認證，材料的安裝速度能夠達到每小時400米，有效地降低了施工時間。施工中對安裝設備的要求很少，可建小型施工坑放置管材設備，修復的過程基本不會擾民。

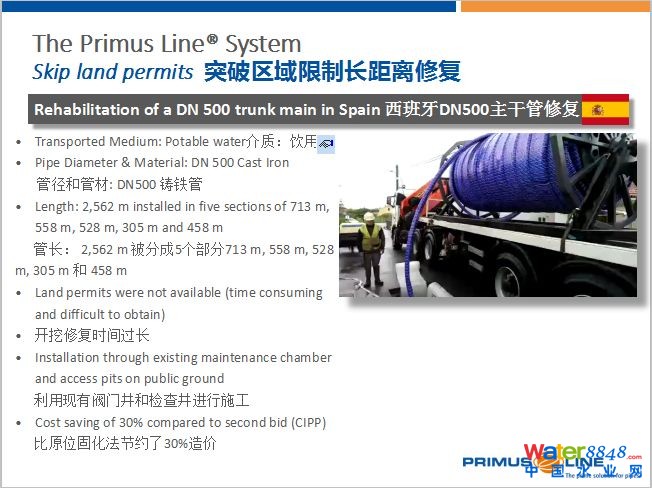

走向全球

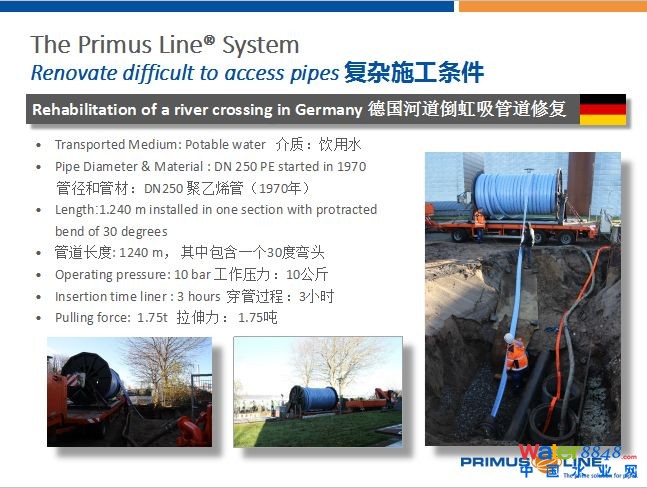

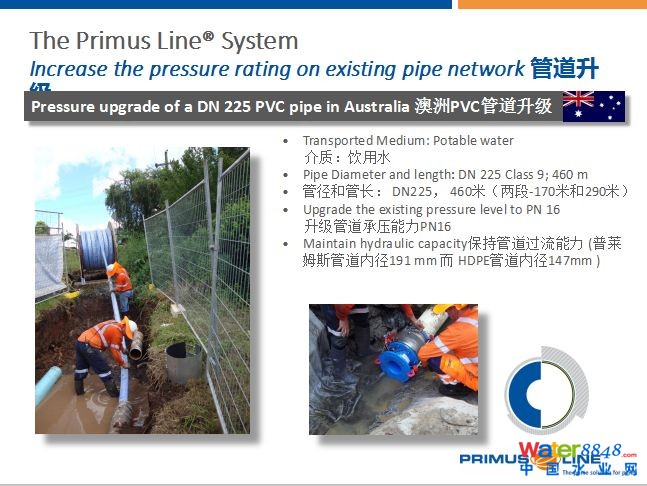

自2001年以來，普萊姆斯內襯（Primus Line®）系統已完成了超過500km的壓力管道修復工程，這些工程遍布德國、意大利、俄羅斯、瑞士、英國、澳大利亞、新加坡、香港、美國、巴西以及其他的國家和地區。�？松�美孚、俄羅斯天然氣工業股份公司、圣保羅州基礎衛生公司、香港水務署、英國聯合公共事業公司、悉尼水務局以及其他公司都已經成功引進了普萊姆斯內襯（Primus Line®）系統。隨著中國對創新式解決方案需求的不斷增加，公司也已在中國飲用水領域拓展相應業務，解決該領域面臨的挑戰。

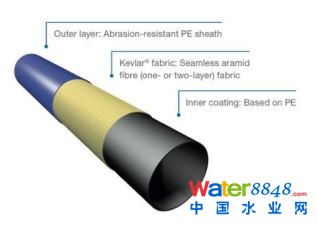

圖1 Kevlar 增強復合管內襯示意圖

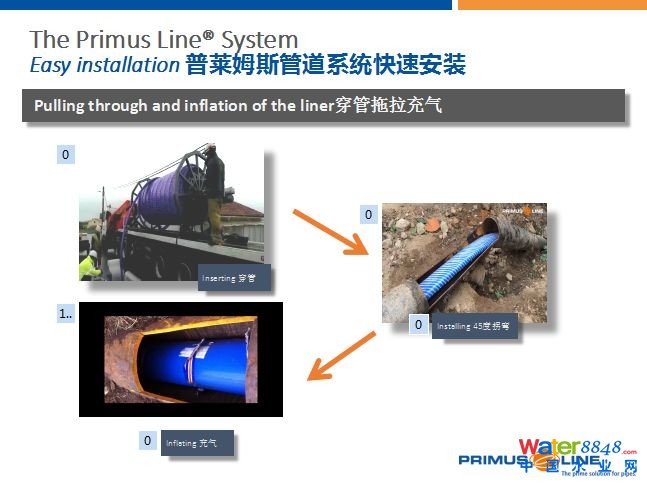

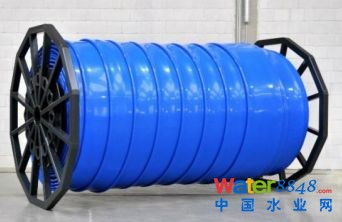

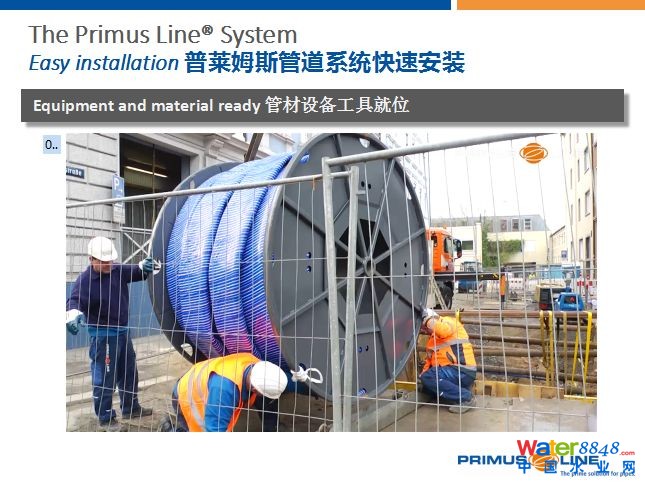

圖2纏繞在運輸輪上的內襯管

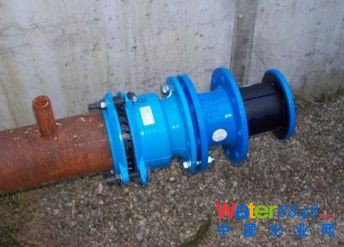

圖3管道接口

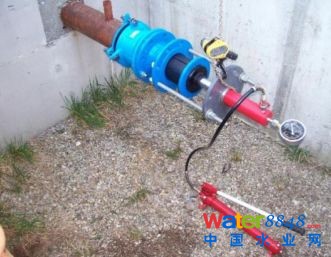

圖4 管道接口安裝過程
