CSO專欄｜閆攀：中國城市合流制溢流控制的系統銜接關系
來源：《中國給水排水》 作者：閆攀，趙楊，車伍，楊正，李敏，陳燦
編者按：最近以來，關于排水體制、合流制溢流（CSO）污染控制等成為一個行業討論熱點。北京雨人研究團隊聯合北京建筑大學，經過反復討論和修改，推出了4篇最新論文，分別是：
1）我國城市合流制及相關排水系統的主要特征及分析；
2）典型發達國家合流制溢流控制的分析與比較（美國、日本、德國的發展歷程、目標、政策、里程碑事件等）；
3）中國城市合流制溢流控制的系統銜接關系剖析（討論截流、調蓄、處理之間的關系以及瓶頸）；
4）城市“合改分”與合流制溢流控制的總體策略與科學決策。
這4篇文章將以專欄形式集中發表在《中國給水排水》雜志2020年7月第14期，首次采用特別的連載形式通過《中國給水排水》微信公眾號提前把文章要點推送給讀者。另外，雨人研究團隊主要負責人和北京建筑大學車伍教授近期將走進《中國給水排水》直播間，就大家關注的熱點問題進行交流互動，請留意《中國給水排水》直播預告！此外，今年也將有不同研究團隊的一系列關于CSO的文章在《中國給水排水》發表，年底我們將匯編成年度熱點專輯推出，敬請關注！
中國城市合流制溢流控制的系統銜接關系剖析
閆攀1，趙楊1，車伍2，楊正3，4，李敏5，陳燦1
（1.北京雨人潤科生態技術有限公司，北京 100044；2.北京建筑大學 北京市可持續城市排水系統構建與風險控制工程技術研究中心，北京 100044；3.北京雨人潤科生態技術有限公司 城市雨洪管理研究中心，北京 100044；4.中國地質大學<北京> 水資源與環境學院，北京 100083；5.武漢市水務科學研究院，湖北 武漢430010）
作者簡介：閆攀（1989- ），湖北宜昌人，碩士，工程師，主要研究方向為城市雨洪管理。
合流制溢流（CSO）控制子系統之間的銜接關系是科學合理制定CSO控制策略、長期規劃和實施方案必須解決好的基礎性、系統性問題。結合各城市CSO控制中存在的一些突出問題和誤區，詳細剖析CSO控制各子系統之間的銜接及制約關系，以及這些基本關系受現實條件的影響。進而提出通過系統優化配置實現CSO控制目標的基本思路和原則，并對未來國內城市制定CSO控制策略的一些重點工作提出建議。
歸納了我國城市合流制排水系統5個共性問題及現實困惑：①CSO控制策略和實施方案中的系統構成不完整；②某些重要控制措施的上、下游子系統能力不匹配，導致“無效投資”，例如盲目改造截流干管和提高截流倍數或設置大型CSO調蓄設施，但系統處理能力與之明顯不匹配；③工程項目設計工況與系統的實際工況差異巨大，存在較大隱患；④重大工程決策時對水質目標可達性及整體方案技術經濟合理性分析和比選不足，缺乏系統角度的優化分析和近遠期規劃，實施項目在整個決策系統中的重要性、貢獻率、優先級和時間安排等不清晰；⑤對復雜而龐大的系統工程面臨的實際困難、制約因素和可達性，亦即風險分析不足。這些共性問題及現實困惑共同反映出，CSO控制系統的銜接關系及其受現實運行條件的綜合影響必須引起高度重視，也需要更為深入的探討和剖析。（1）截流式合流制系統污染物轉輸及溢流控制的統籌
（3）“截流-處理-調蓄”間的制約與匹配關系
提出基于溢流控制目標的系統優化組合方案評估及分析CSO控制系統的銜接關系及不同技術措施在當?shù)氐倪m用性、可行性和經濟性，核心目的在于通過子系統優化配置有效實現溢流控制目標及溢流污染的削減，最終實現受納水體的水質管理要求。

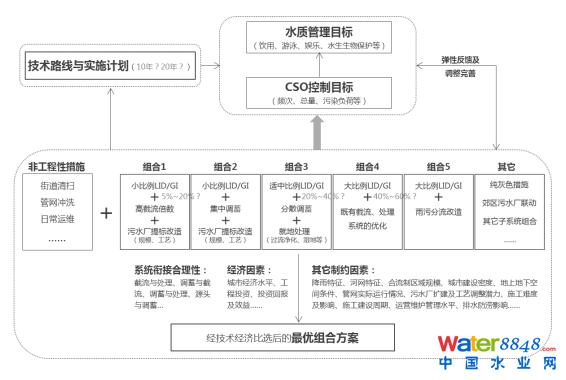

圖1 基于溢流控制目標的系統組合與優化關系示意
總體而言，大城市、超大城市由于涉及更多的排水分區，空間條件復雜且多樣，相對于中小城市，會更明顯地呈現出多種模式或多種技術措施綜合應用的特點，一般也具有更大的難度和需要更長的實施時間，做長期規劃也顯得更為重要和迫切。
科學合理制定CSO控制策略、長期規劃及實施方案，必須深刻理解中國城市合流制及其相關系統中各子系統之間的相互聯系和制約關系，把握各系統和子系統的本質特征、主要功能、適用場景以及其在實施中所需要耗費的投資、時間、能產生的效果等方面上的優勢和劣勢。在明確污染物控制目標與控制系統之間對應關系的基礎上，結合城市更新改造、污水處理廠網的提質增效、流域水環境保護與治理等重大機遇，基于各城市合流制及其相關排水系統的現狀及基本特征、真實運行工況、制約因素和其他相關條件，通過技術經濟分析進行系統組合和實施方案的優化，統籌各種工程及非工程性措施�，F(xiàn)階段尤其應重視現狀排水系統的調查與評估、污水處理廠雨天排放標準的研究與合理制定、污水處理廠雨天處理流程及工藝的技術探索與創新實踐、建成區大型灰色調蓄設施和綠色基礎設施的技術經濟比較分析等方面重要工作。
原文下載：
14-閆攀中國城市合流制溢流控制的系統銜接關系.pdf
