摘 要: 焦作市第一污水處理廠遷建提標工程為滿足一級 A 出水排放標準及污泥脫水含水率 ＜ 50% 的要求，污水處理采用“前置缺氧改良 AAO + 高效沉淀 + D 型濾池”工藝，污泥處理采用板框壓濾深度脫水工藝。實際運行表明，出水水質達到了一級 A 排放標準，出泥含水率 ＜ 50% 。工程設計總投資為 2． 08 億元，處理成本及運行成本分別為 1． 12 和 0． 84 元/m3，污泥深度脫水處理費用為 100 元/t 左右( 80% 含水率污泥) 。

1 工程概況

焦作市第一污水處理廠遷建提標工程是由政府籌資按規劃遷址并進行水質提標升級而新建的一座城鎮污水處理廠，遷建新址位于現狀二廠南側。工程設計總規模為 10 × 104 m3 / d，污泥處理部分兼顧了焦作第二污水處理廠( 15 × 104 m3 / d) 污泥量，其規模達 200 t / d。

污水處理采用“前置缺氧改良 AAO + 混合絮凝高效沉淀 + D 型濾池 + ClO₂ 消毒”主體工藝; 污泥處理采用“機械濃縮 + 污泥調理 + 板框壓濾深度脫水”主體工藝。

工程服務范圍: 老城區排水區域 36． 2 k㎡ 范圍內的污水集中處理，包括解放區和山陽區。

工程建設目標: ①處理規模為 10 × 104 m3/ d，處理出水達到國標一級 A 排放標準; ②污泥處理規模為 200 t / d( 含水率為 80% ) ，出泥含水率達到 50%以下。

2 設計水質

本工程進水為典型城市生活污水，進水中工業廢水含量約 20% ，污染物濃度總體適中，工業廢水含量少，且均已達到下水道排放標準后入網，工業廢水未對城市污水造成沖擊，整體處理難度不大。

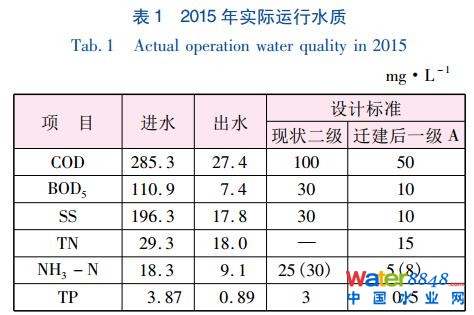

2015 年污水廠實際運行水質見表 1。

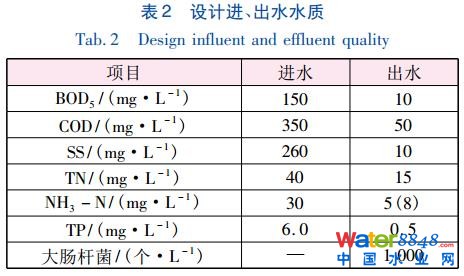

遷建提標工程設計出水水質執行《城鎮污水處理廠污染物排放標準》( GB 18918—2002) 一級 A 標準。設計進、出水水質見表 2。

3 工藝設計

① 二級處理

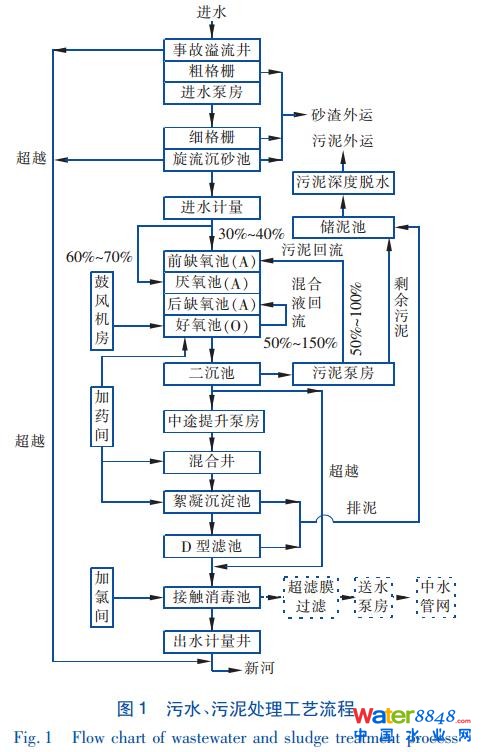

針對本工程實際進水碳氮比不高，對出水磷的去除率要求較高的情況，設計采用“前置缺氧改良AAO”為主體的二級處理工藝［1］( 見圖1) ，利用部分進水( 30% ～ 40% ) 中的有機物反硝化回流污泥中的硝態氮，有效保障厭氧段聚磷菌的磷釋放，在進水碳源不十分充足、反硝化程度不很高的情況下仍可獲得較好的除磷效果。生化池流態采用典型推流式反應器，設計時適當提高污泥齡，保證氨氮的硝化。二沉池采用表面負荷較高、出水水質好、運行穩定的周進周出形式。設計中備用了碳源投加設備及化學除磷設備。

② 三級處理

三級深度處理采用系統緩沖能力強、反沖洗周期長的“混合 + 絮凝 + 沉淀 + 過濾”工藝。三級強化預處理具體采用機械快速混合、機械絮凝反應和斜管沉淀形式的高效沉淀池，三級濾池采用新型 D型濾池。

新型 D 型濾池具有過濾精度高( ≥5 μm 的 SS去除率≥95% ) 、濾速快( 16 ～ 25 m / h) 、納污量大( 15 ～ 35 kg /m3 ) 、反沖洗耗水率低 ( ＜ 0． 5% ～2% ) 、加藥量少( 常規技術的 1 /3 ～ 1 /2) 、運行費用低及占地面積小( 常規技術的 1 /3) 等特點。已在焦作二廠成功運行 5 年以上。

③ 污泥處理工藝

污水處理采用了長泥齡生物脫氮除磷工藝，污泥性質相對較為穩定，剩余污泥量較少。從一、二廠實際泥質檢測結果來看，其無機物含量多，有機物含量及熱值偏低，產氣效能預期不佳�，F(xiàn)狀一、二廠剩余污泥泥質灰分大，產生的污泥不經消化直接脫水，效果較好，故設計采用直接濃縮脫水處理工藝。

深度脫水處理污泥含水率低，滿足與后續污泥處置銜接的要求: 深度脫水后形成的泥餅經適當放置含水率達 50% 以下，減量化效果明顯，符合《城鎮污水處理廠污泥處置混合填埋用泥質》( GB /T23485—2009) 的要求，可直接運往垃圾填埋場與生活垃圾進行混合填埋; 深度脫水后的污泥可用于制磚; 深度脫水泥餅因含水率降低，熱值提高，該泥餅還可作焚燒處置，產生的熱量可回收利用。

4 核心構筑物設計參數

① 改良 AAO 池

Qmax = 11． 5 × 104 m3 / d，2 處理系列 4 池; V總 =84 240 m3; V單池 = 21 060 m3，單座內尺寸為 78 m ×45． 9 m × 6． 5 m，有效水深為 6． 0 m; 反應泥齡為 12d，總泥齡為 16． 5 d; MLSS 為 3 500 mg /L; 設計水溫為 12 ℃ ; 污泥負荷為 0． 07 kgBOD5 /( kgMLSS·d) ;剩余污泥產率為 1． 274 kgDS / kgBOD5 ; 剩余污泥量為 17． 84 t / d( 均日) ; 外回流比為 50% ～ 100% ，內回流比為 50% ～ 150% ; 設計停留時間為 20． 1 h，其中前置缺氧區為 57． 5 min( 4． 8% ) 、厭氧區為 2． 3 h( 11． 4% ) 、缺氧區為 4． 23 h ( 21． 0% ) 、好氧區為12． 65 h( 62． 8% ) ; 實際需氧量( AOＲ) 為 1 190． 7kgO2 / h; 標準需氧量為 1 639． 5 kgO2 / h; 供氣量為29 278 m3 / h。

主要工藝設備:

曝氣裝置為 EPDM 膜微孔曝氣器，4 012 根，充氧能力為 7 ～ 12 m3 /( h·根) ，�h90 mm，L1 000 mm，氧利用率≥20% 。混合液回流泵: 潛水泵 8 臺，變頻調速，Q = 300 ～ 900 m3 / h，H = 25 kPa�；旌蠑嚢�: 高速潛水攪拌器28 臺，前置缺氧區5． 5 kW，4 臺，厭氧區 4 kW，8 臺，后缺氧區 5． 5 kW，16 臺�？諝饪偣芸刂崎y門: DN500 空氣電動調節蝶閥和手動檢修蝶閥各 4 臺。進水渠控制: 手動調節堰門 8 套，2 000mm × 500 mm × 500 mm�；亓魑勰嗲�控制: 手動調節堰門 4 套，2 000 mm × 500 mm × 500 mm。OＲP 儀4 臺，－ 1 500 ～ + 1 500 mV; DO 儀共 12 臺，0 ～ 10mg /L。MLSS 混合液濃度計 12 臺，0 ～ 10 g /L�？諝饬髁坑� 4 臺，測量范圍為 0 ～ 20 m3 / s。全流程除臭微 生 物 培 養 箱 40 套，含 箱 體、內 件、填料等，�h1 200 mm，H = 2 000 mm，配套配電箱、一拖二變頻控制柜等。

② 高效沉淀池

混合反應沉淀池采用第三代“污泥循環型”沉淀池，由快混池、絮凝反應池及沉淀池組成。Qmax = 5 417 m3 / h，Qave = 10 × 104 m3/ d; 前混合

池 2 座，V單池 = 41． 4 m3，停留時間為 1 min; 速度梯度 ＞ 250 s － 1。絮凝反應池 2 座，V單池 = 898 m3，停留時間為 20 min; 速度梯度 ＞ 50 s － 1。高密度澄清池 2座，單池斜管面積為 225 ㎡，斜管最大上升流速為11 m3 /( ㎡·h) 。

主要設備:

前混凝區混合攪拌器 2 套，立軸折槳式，變頻調速，N = 22 kW。絮凝反應池絮凝攪拌機 4 套，立軸導流筒軸流葉輪式，變頻調速，N = 1． 5 kW。高密度澄清池，斜管沉淀池刮泥機 2 套，�h17 m，N = 2． 2kW�；亓魑勰嗦輻U泵( 手動調節) 5 臺( 4 用 1 備) ，Q = 0 ～ 120 m3 / h，H = 2． 0 MPa。斜板投影面積為450 m2，含斜板支撐、集水槽及三角堰板，L = 1． 5 m，θ = 60°，壁厚為 0． 8 mm，斜板間隔為 100 mm; 手動除油撇渣器 2 臺，�h17 m。出水鋼槽含堰板 36 個，尺寸為 7 500 mm × 300 mm × 300 mm; 插板閘 3 臺，1 600 mm × 2 490 mm。主要儀表: 懸浮固體測量儀2 套，0 ～ 4 000 NTU，0 ～ 10 000 mg /L; pH 計及取樣器 2 套，0 ～ 14; 浮球開關 2 套; 超聲波泥位計 2 套，0 ～ 5 m; 高低液位報警器 2 套; pH 計及取樣器 1套，0 ～ 14。

③ D 型濾池

Qmax = 13 × 104 m3 / d，1 座 8 格; 尺 寸 為37． 42 m × 29． 98 m × ( 4． 5 ～ 7． 9) m; 單池過濾面積為 42 ㎡，濾池 8 格，設計平均日平均時過濾速度為13． 37 m / h，高日平均時過濾速度為 15． 37 m / h，高日高時過 濾 速 度 為 17． 38 m / h，強制過濾速度為19． 86 m / h; 反沖洗水沖強度為 6 L /( ㎡·s) ，反沖洗氣沖強度為 32 L /( ㎡·s) ; 過濾精度≥5 μm 的懸浮顆粒去除率達 95% 以上; 濾床納污量: 15 ～ 35kg /m3; 剩余積泥率 ＜ 2% ; 濾料填裝密實高度為 0． 8m; 反沖洗耗水量 ＜ 0． 5% ～ 2% 。

主要設備:

DT 自適應聚酯纖維濾料 300 m3。配水布氣系統8 套，面積為42 ㎡，含濾頭、濾板、蓋板、蓋板支撐等，包括 �h22ABS 濾頭、混凝土濾板、PP 材質蓋板、蓋板 配 套 SS304 蓋 板 支 撐、SS304 中梁連接板、SS304 邊梁連接板、SS304 濾板壓板、SS304 等邊環角鋼、�h16 ～ �h32 卵石、配套 SS304 螺栓。配套管路閥門，包括各類氣動方閘門、伸縮氣動蝶閥、伸縮氣動蝶閥、可調節開度伸縮氣動蝶閥、電動蝶閥、對夾式手動蝶閥、銅制電磁閥、配套管路及輔件等。反洗風機 3 臺( 2 用 1 備) ，Q = 44． 3 m3 /min，P = 50 kPa，N = 55 kW。反洗水泵 3 臺( 2 用 1 備) ，Q = 454m3/ h，H = 120 kPa，N = 22 kW。電控裝置 1 套，集控柜 1 臺、PLC 控制系統 1 套含軟件編程，現場控制臺8 套，以柜內接線端子為界。

④ 深度脫水系統

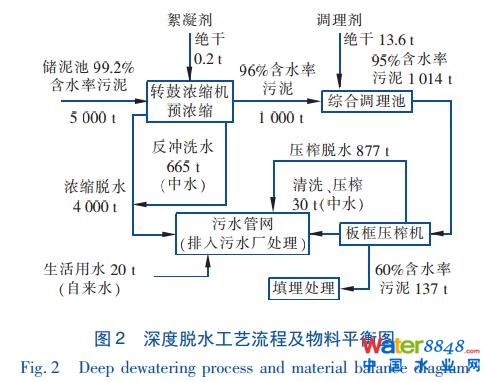

污泥深度脫水工藝流程見圖 2。

污泥進料系統: 污水廠含水率為 99． 2% 的污泥通過轉鼓濃縮機預濃縮至含水率 96% 左右，進入儲泥池，然后通過渣漿泵提升進入綜合調理池。污泥調理及藥劑儲存投加系統: 采用 3 套碳鋼防腐結構粉狀藥劑料倉。料倉設料位計，底部配刀閘門，配套計量輸送裝置。調理劑采用槽罐車運送至調理劑料倉內。調理劑和污泥在綜合調理池中充分攪拌混勻。工作方式為間歇進料、連續攪拌方式。污泥壓榨輸送系統: 進泥泵將經調理的污泥輸送至壓榨機;壓榨機進泥含水率為 95% ，出泥含水率為 50% ; 清洗壓榨泵清洗周期: 1 ～ 3 次/周; 干化后的出泥采用3 級輸送機系統。

主要設計參數:

污泥深度脫水處理占地面積約 2 514 m2，主體建筑為混凝土框架結構脫水車間廠房( 2 層) ，建筑面積約為 1 980 m2。生產車間外有調理池、儲泥池、緩沖池等構筑物。生產車間( 兩層) 1 間，43． 5 m ×33． 5 m × 14． 0 m; 卸泥間 1 間，22． 5 m × 8． 25 m ×11． 3 m; 配電間 1 間，12． 85 m × 12． 8 m × 5． 7 m; 調理池 6 座，單池 5． 0 m × 5． 0 m × 4． 5 m; 清洗水池及壓榨水池 1 座，5． 85 m × 3． 0 m × 3． 5 m; 濃縮污泥儲池 1 座，9． 0 m × 9． 5 m × 5． 35 m; 脫水污泥臨時堆棚1 座，50． 0 m × 17． 0 m × 9． 0 m; 儲 泥 池 1 座，12． 5 m × 9． 5 m × 5． 35 m。

深度脫水泥餅平均含水率 ＜ 60% ，蠕蟲卵死亡率 ＞ 95% ，糞大腸菌群菌值 ＞ 0． 01，橫向剪切強度 ＞25 kN /m2，深度脫水系統年工作時間≥7 800 h /a，每日運行時間為 16 h，壓濾機工作壓力( 二次擠壓壓力) ≥1． 5 MPa，壓濾機工作周期不超過 3． 5 h，濾布壽命( 壓濾次數) 不低于 1 300 次，月平均藥劑的投加量不超過 8% ( 以 80% 含水率污泥計) 。

主要工藝設備:

污泥提升及預濃縮系統: 剩余污泥提升泵 4 臺( 2 用 2 備) ，Q = 250 m3 / h; 帶式濃縮機 5 臺，Q ＜ 70m3 / h，配套反洗水泵 5 臺，PAM 加藥泵 5 臺，自動溶藥裝置 2 套; 濃縮后污泥提升泵 3 臺( 2 用 1 備) ，Q = 125 m3 / h。泥藥調理系統: 調理池共 6 座，單格有效容 積 約 85 m3，配套 6 臺槳葉調理攪拌機，�h1 500 /�h2 000 mm，P = 15 kW; 調理劑加藥泵 Q =1 ～ 5 m3 / h，P = 0． 75 kW，4 臺( 2 用 2 備) ，配套 2 個15 m3 PE 儲藥罐，用于投加 1#藥劑; 料倉 3 個，單倉V = 30 m3，配套靜態計量投加裝置，用于投加 2 #藥劑。污泥壓榨深度脫水系統: 污泥專用壓榨機 4 臺，單臺能力為 50 t / d; 壓榨機專用進料泵 4 臺，Q≤70m3 / h，P = 30 kW; 壓榨水泵 4 臺，Q ＜ 30 m3 / h，P 為18． 5 kW; 清洗水泵 3 套( 2 用 1 備) ，Q ＜ 15 m3 / h，P為( 15 + 15) kW; 氣罐 Q = 1． 0 m3，P = 0． 80 MPa，3 個，配套 1． 2 m3 空氣冷干機 2 臺，氣罐 Q = 5． 0m3，P = 0． 80 MPa，2 個; 空壓機各 2 臺，P = 0． 80MPa，Q = 5． 0 /1． 0 m3 /min。深度脫水污泥傳輸、儲存: 輸送機，配套三級輸送設備，輸送至儲泥斗; 碳鋼防腐儲泥斗 2 個，V = 60 m3 /個。

5 工程調試與運行

本工程于 2016 年 4 月 20 日建設完成，2016 年8 月 16 日完成交工驗收，竣工后即交付進入調試運行階段，目前正在進行環保驗收。項目于 2017 年 8 月 16 日由市環境保護局進行了環保驗收現場檢查，進 水 COD 為 167 ～ 228mg /L、氨氮為 23． 3 ～ 29． 4 mg /L、SS 為 153 ～ 199mg /L、BOD5 為 63． 7 ～ 85． 5 mg /L、總磷為 0． 932 ～0． 955 mg /L、總氮為 24． 9 ～ 25． 3 mg /L、色度為 32 ～64 倍，出 水 COD 為 16． 3 ～ 19． 6 mg /L、氨 氮 為0． 778 ～ 1． 63 mg /L、SS 為 5 ～ 9 mg /L、BOD5 為1． 4 ～1． 7 mg /L、總磷 為 0． 311 ～ 0． 355 mg /L、總 氮 為11． 7 ～ 12． 0 mg /L、色度為 4 倍，達到了一級 A 排放標準。板框脫水出泥泥餅含水率為 47． 5% ～ 48． 7% 。

6 技術經濟分析

該工程的規劃總控制用地面積為 12． 85 hm2，實際 用 地 為 7． 93 hm2，折合用地指標為 0． 793m2 /( m3·d － 1 ) ，廠區綠化率為 37． 6% 。工程總投資為 2． 08 億元，一類工程費為 1． 69 億元。污水單位處理成本為 1． 12 元/m3，單位運行成本為 0． 84元/m3。污水電耗為 0． 36 kW·h /m3，其中，污水部分( 二級 + 三級處理) 電耗為 0． 278 kW·h，污泥深度脫水部分電耗為 0． 082 kW·h，年總用電量為1 314 × 104 kW · h，單 位 BOD5 能 耗 為 2． 57kW·h / kgBOD5。深度處理 PAM( 陰離子) 消耗量為36． 5 t /a，化學除磷 PAC 消耗量為 1 672 t /a，消毒ClO2 消耗量為 365 t /a ( 氯酸鈉 392 t /a、鹽酸 173t /a) 。污泥深度脫水各類調理藥劑費、水電費及耗材費用控制在 100 元/t 左右( 折 80% 含水率污泥) ，其中 污 泥 脫 水 PAM ( 陽 離 子) 40 t /a、固 化 劑2 500 t /a、三氯化鐵 416 t /a。

7 結論

焦作市第一污水處理廠遷建提標工程設計采用“前置缺氧改良 AAO + 混合絮凝高效沉淀 + D 型濾池 + ClO2 消毒”工藝，出水水質達到了一級 A 排放標準。剩余污泥經機械濃縮 + 污泥調理 + 板框壓濾深度脫水后達到低于 50% 含水率的預期效果。
