第一作者：趙楠楠 (Nannan Zhao)

通訊作者：張翼峰(Yifeng Zhang)

通訊單位：丹麥技術大學 (Technical University of Denmark)

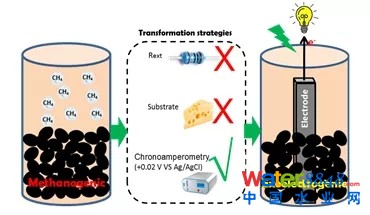

圖文摘要

成果簡介

近期，丹麥技術大學張翼峰教授課題組在環境領域Top期刊(EST)上發表了題為“Exoelectrogenic anaerobic granularsludge for simultaneous electricity generation and wastewater treatment”的文章。此論文的作者還包括丹麥技術大學的Irini Angelidaki教授和學者Laura Treu，以及博士生趙楠楠（目前就職于浙江理工大學）。今年來，生物電化學技術(Microbialelectrochemical technology, MET)在包括污水處理、生物產氫、生物傳感器等多領域受到了廣泛的關注并取得了迅速的進展。在此篇論文中，作者著眼于解決目前限制MET技術發展的一個關鍵性問題-生物膜（產電菌形成的菌落）的有效構建，將具有球形結構的厭氧顆粒污泥(anaerobicgranular sludge, AGS) 應用于MET，提出了一個可以將產甲烷性的AGS轉化為產電性AGS的有效策略。此論文是第一篇關于將完整顆粒結構的AGS應用于MET技術中的報道，它對后續基于AGS的生物電化學發展技術提供了重要的借鑒信息。

全文速覽

生物電化學技術（MET）被普遍認為頗具潛力成為一種綠色、經濟、環保的處理污水的技術。構建一個具有一定厚度且高電活性的產電菌群—生物膜（biofilm），被認為是MET技術發展的核心。在這篇研究中，作者使用完整的厭氧顆粒污泥（AGS），利用其自身豐富的微生物群落和特殊的球形多孔隙結構，將其成功應用于MET的陽極生物膜的構建中。鑒于AGS來源于升流式厭氧污泥床，主要用于產甲烷，因此，本論文提出了三種策略：改變系統外電阻，有機負荷和陽極電位。其中，只有當控制陽極電位時，AGS才能被有效從產甲烷狀態轉化為產電狀態，人工廢水中的有機質得到100%的去除，同時可輸出10.32 A/m2的電流。此外，基于AGS構建的反應體系對于酸性廢水（pH 5）的處理效果也并未受到影響（高電流輸出和有機物去除。最后，論文對于AGS上的微生物群落進行了深入解析，經對比發現，AGS由產甲烷性到產電性的轉化過程中，產電菌得到了富集，而原有的產甲烷菌的活性得到了有效抑制。這篇研究為導電型的AGS在MET技術經濟、高效處理廢水中的應用提供了一個新穎視角，將為如何構建活性生物膜促進MET技術的工業化應用提供指導和借鑒意義。

圖文導讀

1) 改變外電阻和有機負荷時的反應器性能

Figure 1 Current density (A), TCODremoval (B) and biogas production rate and methane yield (C) over time atdifferent external resistance and different acetate concentrations. Red lineand green line refer to the performance of R-10 Ω, 1500 mg/L inStrategy 1 and Strategy 2, respectively.

圖1展示了當改變外電阻（strategy 1）和有機負荷時（strategy 2），反應器的電流輸出、有機物去除以及生物氣體組成。當外電阻從1000降到10Ω時，電流密度接近14倍增長（從0.41到5.84A/m2），COD去除率從67%提高到87%，而甲烷產量也隨之增加。這表明增加的COD去除量是由生物產甲烷過程貢獻的。因此第1策略并未達到我們最初的“產電抑制產甲烷”目標。在第2策略中，我們更改了初始醋酸鹽濃度（1,1.5和3 g/L），我們發現，電流密度輸出并未隨之增加，且在高有機負荷時，甲烷產量顯著增加。因此，策略2也并未達到研究目標。

2) 控制陽極電位時的反應器性能

Figure 2 Current density (A), acetateconcentrations (B) and average biogas production rate and methane yield (C)with time in different reactors. Control 1: MFC with only carbon brush (afterpotential control and moving granules out).

圖2展示了當將陽極電位控制在20 mV (VS Ag/AgCl)時(strategy 3)，反應器的電流輸出、有機物去除以及生物氣體組成。電流密度得到顯著提高10.32A/m2 (紅線)，有機物在4天之內接近100%的去除率，且在此運行過程中，并未測到甲烷的產生。為了驗證其有效期，在移去電位控制的措施之后（MFC after potential control），電流密度依然比控制電位之前的電流輸出要高，且有機物去除率和甲烷產量均未發現有明顯變化。

3) 酸性廢水中的反應器性能

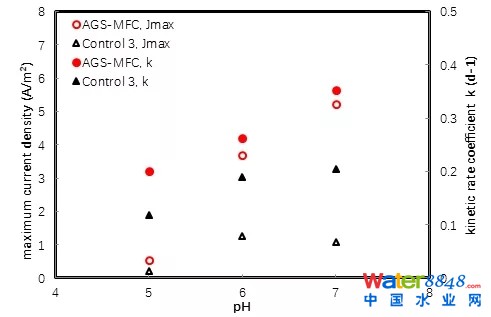

Figure 3 The maximum current density and COD removal ratecoefficient at varied pH conditions. AGS-MFC: MFC after potential control;Control 3: MFC inoculated with domestic wastewater.

圖3展示了AGS-MFC的最大電流密度和有機物去除動力系數（第一動力學）隨廢水pH的變化。對照組為常規的用生活污水富集的MFC。結果顯示，在所有pH條件下，AGS-MFC的電流輸出和有機物去除均優于傳統生物污水富集的MFC。

Figure 4SEM image of the surface structure of single GAS after anodic potentialcontrol:(A) an intact granule; (B) high-resolution of SEM image of granularsurface showing the massive microbial colonization; (C) showing the rod-shapemicrobes aligned on the side of deep channels. (D) Energy-dispersive X-ray(EDS) results of AGS before and after strategy 3. (E) Particle size distribution of raw AGS and cultivated AGS afterstrategy 3.

圖4展示了單個顆粒的掃描電鏡圖片，圖片顯示了顆粒的3D結構、粗糙表明以及豐富的桿狀細菌。這些特征都為AGS作為一個有效的生物催化劑提供了強有力的支持。粒徑分布顯示，控制電位后，顆粒粒徑顯著提高。

4) 微生物群落特征

Figure 5Microbial community compositions in raw AGS (G1), and enriched AGS after anodepotential control and close to carbon brush (G2), enriched AGS far from carbonbrush (G3), and biofilm on carbon brush (Biofilm). Relative abundance (%) andfolds change were reported in (left) and (right), respectively. Group 1: thetaxa increased in relative abundance after anode potential control. Group 2:the taxa decreased in relative abundance after anode potential control.

圖5顯示了顆粒中的菌群變化。控制電位之后的菌群特征顯示，產電菌如Desulfurmonadalesspp. (22 and 65)，Arcobacterbutzleri spp. (16 and 8)等的相對豐度明顯增加，說明產電菌群在此過程中得到富集。相反，產甲烷菌如Mesotoga infera和Methanosaeta concilii等的相對豐度顯著降低，說明產甲烷菌得到了抑制。

小結

本文首次提出將產甲烷性的AGS轉化為產電性的AGS，當控制陽極電位在20 mV時，AGS中的產電菌得到有效富集，相反，產甲烷菌得到有效抑制。此時的電流輸出密度高達10.32 A/m2，有機質去除率高達100%，無任何甲烷氣體產生。研究結果首次證明了產電性AGS作為MET技術中的生物催化劑的可行性，這將為后續基于AGS的MET技術發展提供指導和借鑒意義，同時將進一步促進MET工業化的發展道路。

作者簡介

趙楠楠博士，丹麥技術大學博士（Yifeng Zhang課題組），碩士畢業于北京大學（導師：趙華章）。主要研究方向為生物電化學技術應用于污水處理、生物傳感器、生物儲電等。曾獲得丹麥精英研究學者獎。作為第一作者或共同作者，已在Environ. Sci. Technol., Water Res., Biores. Tech等行業知名期刊上發表7篇。

張翼峰 (Yifeng Zhang)，博士畢業于丹麥技術大學（DTU）環境學院，現任該學院副教授(Tenured)，博士生導師。主要研究方向為微生物電化學技術原理及其與傳統污水處理工藝的耦合與創新應用，專注于厭氧消化及深度發酵、生物能源合成。發表SCI論文近60余篇（第一作者或通訊作者48篇），總被引頻次超1800余次，H-index為25。

文章鏈接：https://pubs.acs.org/doi/10.1021/acs.est.9b03395?ai=76320
