2018年8月，廣東省建筑設計研究院接受委托，作為天河區深涌流域9條黑臭河涌（右支涌、左支涌、中支涌、宦溪涌、三丫涌、吉山涌、風水涌、大嶺涌、石溪涌）綜合整治工作的頂層設計與技術支撐單位，當時，9條河涌除吉山涌為輕度黑臭外，其余8條均為嚴重黑臭。

1

深涌流域整治頂層設計方案的制定與實施成效

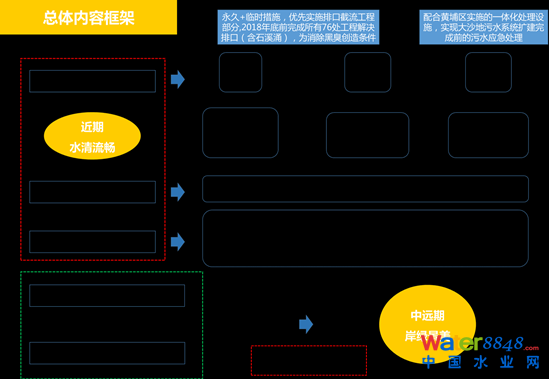

根據深涌流域的整體情況，通過詳盡的現場調研以及與建設單位的充分溝通，廣東省建筑設計研究院制定了如下總體技術方案。

考慮到工期緊張，全部工程完工需要時間，因此，又根據需要擬定了2018年底必須完成的項目清單，包括了治污工程必須完工的工程范圍、優先實施的補水工程以及一體化處理設施工程等內容。最終于2018年底前實現了黑臭水體整治“初見成效”的目標，9條黑臭河涌水質檢測全部滿足要求。

河道黑臭整治的最終目的是提升居民的幸福感、獲得感。在天河區領導的指示下，擬定以中支涌為試點，開展河道綜合整治，在黑臭整治“初見成效”的基礎上，全方位改善河道沿線的生態生活環境。

2

中支涌整治存在問題與實施難點

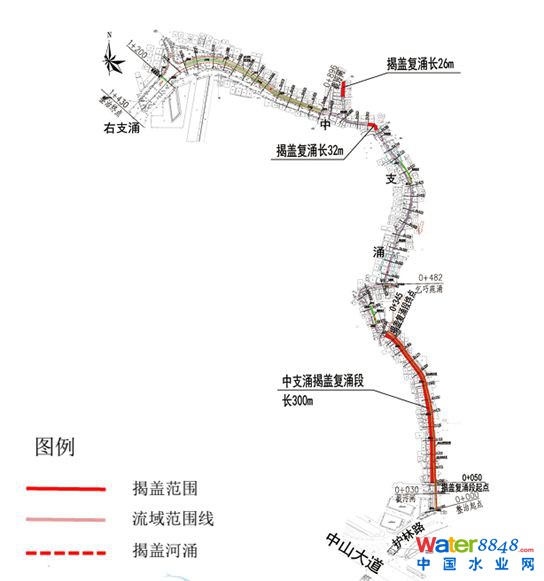

以上為中支涌系統圖。紅色線范圍為工程實施最為困難的暗涌段，若要實現綜合整治的目標，揭蓋復涌避不開少，也構成了項目實施的最大難點。

梳理需要實施的工作，截污掛管上岸，堤岸整治、河道綠化，均需要空間。傳統的做法，沿河涌?jī)砂犊刂?m藍線范圍，對沿線房屋實施征拆，粗步估算需要拆遷民房約4萬m2，結合周邊房?jī)r(jià)，安置費近12億元。經濟投入過大，且大規模征拆工期難保障，短期內也難以全面取得沿線居民的理解與支持。

3

“微拆遷”綜合整治方案的設計與實施

為解決“空間”的難題，廣東省建筑設計研究院對此進行了內部專題研究，由設計大師牽頭，組織市政，建筑，景觀，結構等專業總工集中討論，創新性擬定了“偷梁換柱”的實施理念，對河邊建筑不搞大拆遷，采用移舊梁、種新柱，構造“嶺南騎樓”的微拆遷綜合整治方案”，實現了工程總投資僅6000萬元，就達到了預期的整治效果。

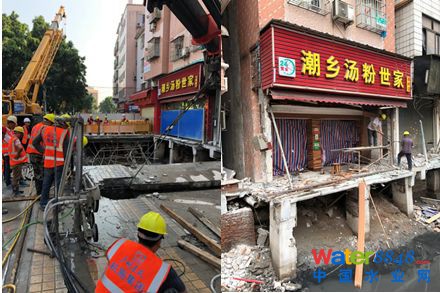

3.1揭蓋復涌，拆除一層商鋪，“一樓一策”，構造“騎樓”

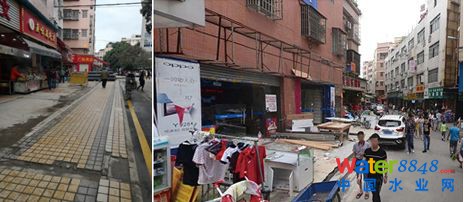

現狀中支涌沿岸房屋一層多為商鋪，商鋪以上即為村居。將暗渠揭蓋復涌后，商鋪將無道路通行，無法營業。

因此，擬拆除沿涌約2～3m寬的商鋪空間，利用該空間做通道，形成“騎樓”這一本地化商業通道。再通過濱水商業街的打造，雖然商鋪業主損失了部分面積，但將大大改善經營環境，提升客流量，該方案在實際過程中獲得了商鋪業主的大力支持，也確保了拆遷方案的順利推進。

難點：1)各住宅平面參差不齊，柱位不齊，因此簡單打通涌邊2m空間作為騎樓通道將處處受阻；2）部分建筑為混合結構，打掉承重墻作為通道，墻體承載力將不夠；3）建筑結構圖紙缺失，私人房屋質量難控；4）部分住宅樓梯間位置涉及通道范圍；5）個別住宅柱子落在河涌范圍內。

解決方案：廣東省建筑設計研究院充分發揮建筑結構專業技術實力雄厚的優勢，首先通過測繪將所有臨涌樓棟的首層柱、樓梯及二層梁、外飄陽臺等現場測繪出來，其次因地制宜擬定不同結構下的處理方案：1）框架結構經評估柱子承載力足夠的，可以在墻上開洞；2）在2m通道范圍內遇柱子時，保留柱子，稍微調整通道使柱子兩邊都可以通行；3）樓梯間擋住通道時，調整樓梯間，保證通行范圍，實在不能改造的樓梯間，在樓梯口位置設置跨涌步行橋，通道向外拐彎與橋連通；4）個別部位室外通道增加加結構板；5）保證新加的荷載比拆除的荷載小，這樣結構的基礎、墻柱負荷減小，安全沒有問題；6）當新加的荷載超過原荷載（比如新建小橋），或原結構削弱時（比如混合結構開洞），另加基礎及鋼（砼）柱、鋼（砼）梁支承，保證原住宅及河堤結構負荷不會增加。

擬定設計圖紙后，因項目復雜，廣東省建筑設計研究院派遣駐場結構設計人員，與建設單位、監理、施工單位人員通力合作，一樓一策現場指導施工操作，遇到復雜情況及時溝通，部分難點返院與總工團隊研討解決，確保了工程的安全實施。

3.2利用上述通道空間，污水管上岸，河道清淤，堤岸重筑，實現“控污”、“河暢”、“堤固”

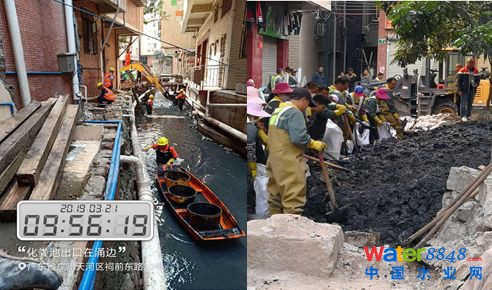

上述通道空間構建后，利用上述空間，便利實現了污水管上岸，同時便于后期管養。對河道內部實施清淤，使深涌三涌補水可以通達全河段，對中支涌上游山水通道（自寶山排洪渠）淤積渠道實施同步清淤，打通山水通道，實現兩路補水。

3.3綠岸美景，文化治河，賦予河道新的生命力

河涌沿線通道空間打通后，為有效利用該空間。廣東省建筑設計研究院基于市政、建筑、景觀等領域的綜合實力，擬定了基于本地乞巧文化，生態與文化價值并重的沿河景觀重造方案。

1）河道西側—“濱水騎樓商業街”

西側利用現有建筑首層進行改造，將河涌西側建筑首層空間通過租賃方式進行統一改造，平均設置2.0米寬濱水人行道，人行道以西保留商業，營造濱水騎樓商業街。騎樓空間內設置燈具、指示牌、座椅及欄桿等市政設施，提升濱水停留空間的品質。

2）河道東側—水鄉風貌駁岸與生態綠色駁岸

駁岸立面臟亂，整體進行駁岸立面整飾，提升濱水空間品質。駁岸整飾分為生態化綠色駁岸及水鄉風貌駁岸兩大類。生態化綠色駁岸將采用草坡緩坡入水的方式，增加濱水綠化，軟化駁岸，增強城市海綿功能，提供綠色親水空間。水鄉風貌駁岸將利用現有駁岸基礎，進行立面整飾，更換立面材料，增加駁岸垂直綠化，增加水生植物種植，提升河涌自凈能力。設計傳統風貌欄桿，融入乞巧文化元素，增強景觀標識性。

4

中支涌河涌整治實施成效與經驗總結

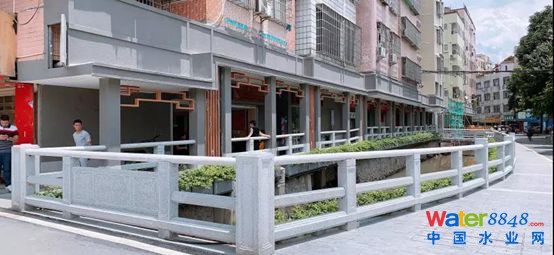

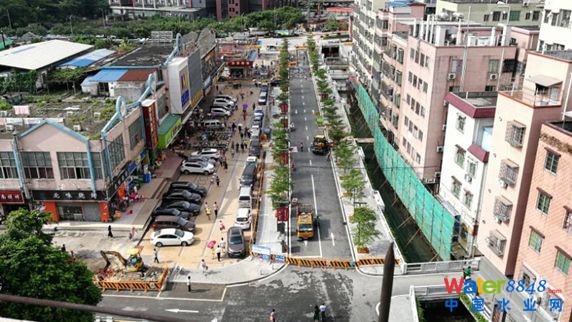

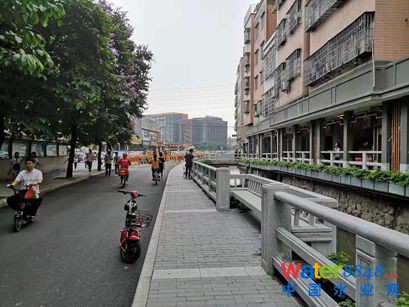

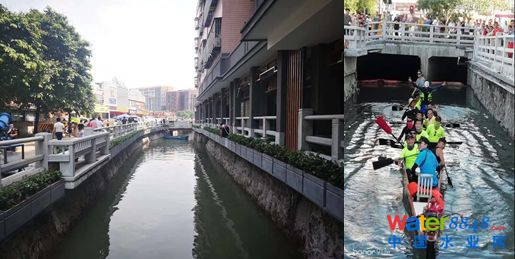

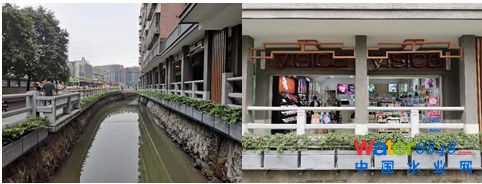

目前中支涌綜合整治工程正在實施，部分河段風貌改善已初見成效。下圖為中支涌現狀實景圖。

總結經驗：中支涌可以在短短幾個月時間實現如此翻天覆地的變化，關鍵在于“微拆遷河道綜合整治方案”的成功應用。在廣東地區特別是城建密集區具有典型示范意義。該方案結合了商鋪、政府等各方訴求，商鋪以空間換品質，政府以誠意換支持。廣東省建筑設計研究院充分發揮了綜合院的優勢，市政水專業總體把控，建筑結構專業“一樓一策”落實揭蓋、拆遷技術方案,打通沿河空間，配套景觀、裝修設計的精雕細琢，賦予河道以生態與文化價值，最終實現了中支涌沿線的全方位品質提升。
