中國市政工程中南設計研究總院 張懷宇

本文看點

➤ 背景

➤有效性和安全性

➤污泥好氧發酵的技術經濟指標

➤與前序污水收集、處理過程的協調

➤與后序處置的協調

➤結語與展望

背景

1、污泥產量提升與處置的矛盾

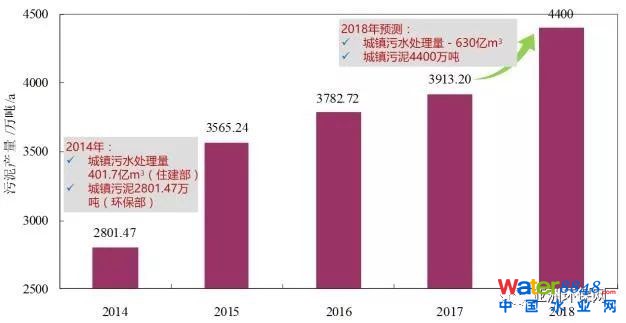

➢ 城鎮污水實際處理量逐年上升，污泥量也同步上升，預測2018年城鎮污泥4400萬噸；

➢ 十二五規劃中污泥項目的超低完成率的影響，將在后續年份中繼續發酵；

➢2018年環保督察中多省出現城鎮污泥違規傾倒現象，標明仍未得到妥善處置；

➢ 污泥出路未來將是艱巨的任務。

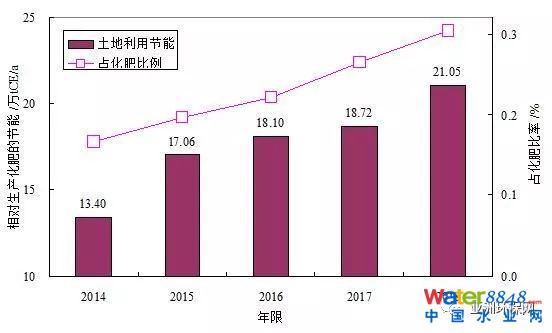

2、污泥土地利用節能減排效果顯著，但NPK總量占比有限

➢ 盡管城鎮污泥量迅速增長，從宏觀角度總量仍然相當有限；

➢ 如以30%城鎮污泥土地利用，則相對與化肥生產過程，從2014年的節能13.40萬tCE增加到2018年的節能21.05萬tCE（預測）；

➢ 自2015年后，化肥產量已有大幅度下降，但2018年預測污泥蘊含的N、P、K僅相當于化肥產量的0.23%~0.30%；

➢ 可以得出結論，我國從總體上污泥土地的出路仍然是廣闊的。

3、沖突與問題

➢ 兩個相互沖突的結論：

日益增長的污泥量造成了很多問題和麻煩；

污泥的土地利用不僅可以實現節能減排，在總體上的出路是廣闊的。

➢ 問題的導出：

污泥的土地利用是否有效和安全？

污泥的土地利用是否經濟？

當前的技術體系是否適應土地利用的模式？

當前的管理體系是否適應土地利用的導向？

土地利用的有效性和安全性

1、國內外污泥處理處置（農用、園林）標準對比

國外：

◆ 40CFR PART503（美國標準，2018年版）；

◆ 86-278-EEC（歐盟標準86）；

◆ Working document on sludge, 3rd draft（歐盟草案2000）。

國內：

◆ GB 4284-2018 農用污泥中污染物控制標準（2019年6月生效）；

◆ GB 4284-1984 農用污泥中污染物控制標準（現行）；

◆ GB 7959-2012 糞便無害化衛生要求;；

◆ GB 18918-2002 城鎮污水處理廠污染物排放標準；

◆ GB/T 23486-2009城鎮污水處理廠污泥處置 園林綠化用泥質；

◆ GB/T 24600-2009城鎮污水處理廠污泥處置 土地改良用泥質；

◆CJ/T 510-2017 城鎮污水處理廠污泥處理 穩定標準。

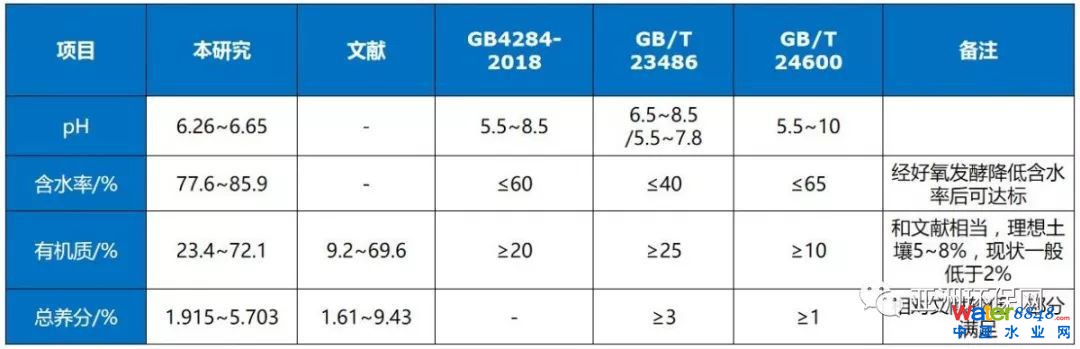

2、理化成分

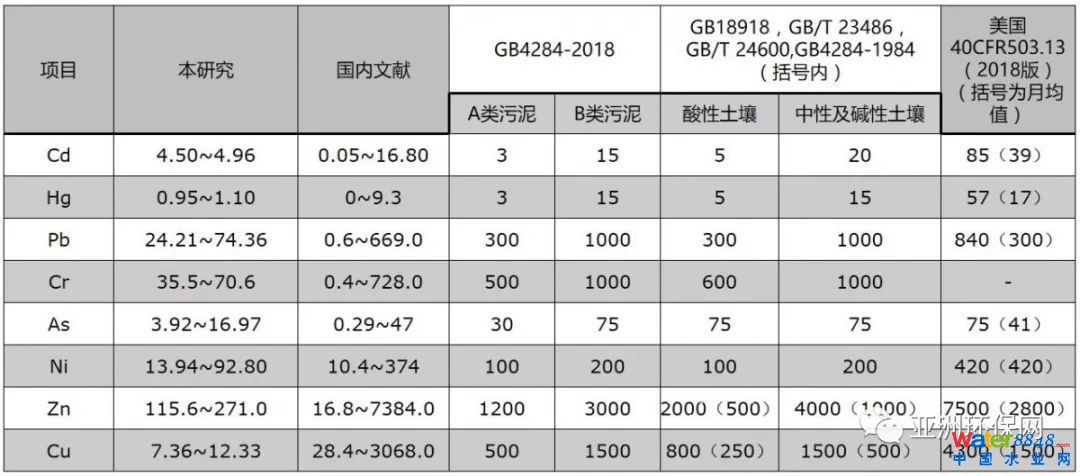

3、重金屬

◆ 全部重金屬指標處于文獻報導的較低水平，Cu甚至低于文獻中的下限；

◆ 除Cd高于即將實施的農用A類標準外，滿足B類標準及其他全部標準，以及美國、歐盟標準。

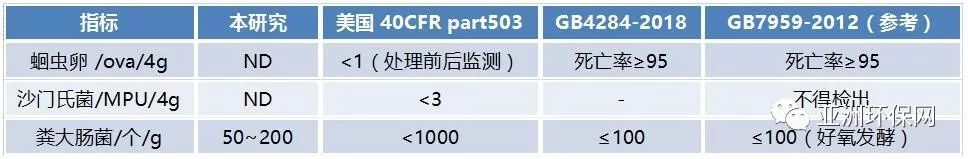

4、衛生學指標

➢ 蛔蟲卵及沙門氏菌國標無定量指標；

➢ 衛生學指標中，蛔蟲卵及沙門氏菌未檢出，糞大腸菌雖然部分超過國標限值，但經過好氧發酵后可降低數個數量級，穩定達標。

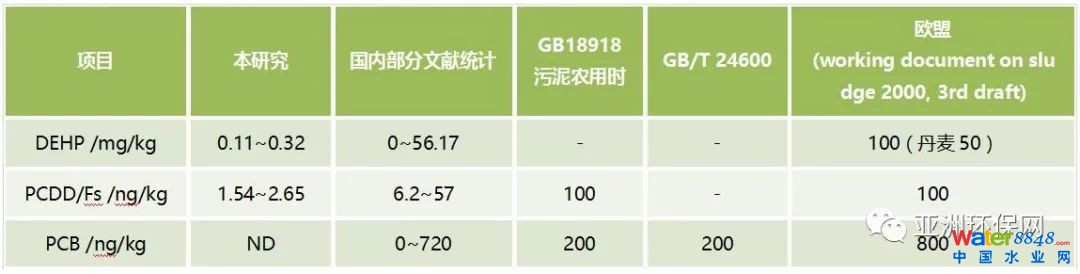

5、環境激素

➢ 本研究中的環境激素遠低于國內文獻統計的均值；

➢ 環境激素指標符合當前最嚴格的標準（文獻中部分DEHP高于丹麥標準）。

土地利用的有效性和安全性小結

1. 產業驅動生活模式-選擇旅游型城鎮；

2. 污泥中的營養成分較高，預期經過好氧發酵后，能滿足土地利用（園林綠化或土地改良）的要求，其利用是有效的；

3. 研究對象的重金屬、衛生學指標、環境激素等有害物質含量低，有害物質低于文獻中位值，除Cd不能滿足即將實施的污泥農用A級標準（能滿足B級）外，經過好氧發酵等穩定化措施后，可以滿足國內、美、歐相關標準，其利用是安全的；

4. 旅游型小城鎮相對人口流動大、可以預計，人口流動相對較小的城鎮的生活污水污泥，有效性和安全性能達到旅游型城鎮的水準，預期可作用農用B級、園林綠化、土壤改良（營養土）。

污泥好氧發酵的技術經濟指標

1、污泥好氧堆肥（發酵）工程實施及工藝設備應用情況調研

主要資料來源：污泥好氧堆肥（發酵）工程實施及工藝設備應用情況調研（中國市政工程中南設計研究總院有限公司、中國人民大學，2014-2015，國家污泥處理處置產業技術創新戰略聯盟委托）。

調研方式：實地調研、問卷調研、文獻調研。

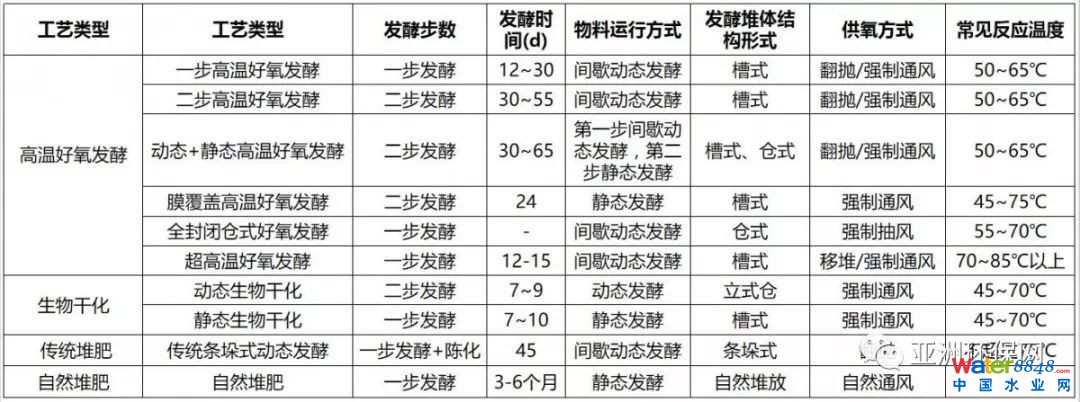

2、調研對象的工藝統計

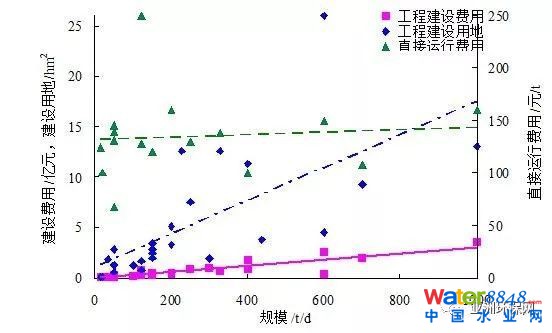

3、主要技術經濟指標

調查項目中設施較為完備的污泥好氧發酵工程：

➢ 單位工程投資一般為25~45萬元/(t/d)，平均34.71萬元/(t/d)，單位工程投資在調研范圍內未表現出顯著的規模效益；

➢ 直接運行費用均值138.1元/t，規模150t以內者上下差異較大，未見均值隨規模的顯著變化；

➢占地指標0.164hm2/(t/d)。

4、成本壓力

成本主要來源于輔料、能耗、人工，其中人工一般規模大者單位泥量人工較低。

（1）輔料與返混

輔料與返混各工程相差懸殊。

輔料常用的有稻殼、秸稈、鋸末（木屑）、木塊、花生殼、稻草、酒渣等；返混料一般為陳化的產品，也有未經陳化直接返混的，或添加菌種且不返混的。

以進場污泥為基數，以重量比論，輔料添加量0-20%；以體積比論，輔料添加量0-100%。

以進場污泥為基數，以體積比論，返混料添加量0-100%。

（2）能耗

共計10項工程獲得電耗指標的數值。其中60%項目的單位能耗集中中20.0-26.3 kWh/t的范圍內; 30%的項目單位能耗高于40 kWh/t；１項計10%采用自然通風的項目單位電耗8.0kWh/t�？梢娚鲜龉こ痰碾姾闹笜丝煞譃�3個群落：自然通風的項目單位電耗8.0kWh/t，常規能耗項目20.0-26.3kWh/t，高能耗項目40 kWh/t以上。高能耗項目均有較大的除臭風量。

（3）成本

輔料一般是污泥好氧發酵工藝的最大成本壓力項。一般在污泥處理場建設時，輔料成本相對較低；運營中當?shù)剌o料價格上漲較快，造成較大的成本壓力。部分廠商尋求輔料的替代品，包括惰性輔料、100%陳料替代輔料等，但尚無成熟的連續運行經驗。

終端用戶建設的污泥處理場尚未見顯著輔料壓力，可能和這些用戶較為容易獲得輔料有關。用于制肥的，因污泥是添加的輔料而非主料，不需要采購木質、草質輔料；直接土地利用的用戶，園林廢棄物易于獲得。

污泥好氧發酵的技術經濟指標-小結

1. 32項工程調研，覆蓋北部、中部、南部、東部、西部，規模15-1000t/d，涵蓋技術包括4個大類10個小類；

2. 平均單位投資34.71萬元/(t/d)，直接運行費用均值138.1元/t，占地指標0.164hm2/(t/d)；

3. 能耗指標：自然通風參考值8.0kWh/t； 常規污泥好氧發酵參考值20.0~26.3 kWh/t；高通風除臭項目參考值40+ kWh/t；

4. 污泥好氧發酵占地相對較大，投資和運行費用具有競爭力。

與前序污水收集、處理過程的協調

1、系統布局與工藝比選

（1）工業廢水和生活污水的總體布局

➣ 傳統的工業廢水和生活污水混合以利于處理轉向；

➣ 含有害物質的工業廢水分離和生活污水分離；

➣ 工業廢水強化預處理后的合并處理。

（2）污水處理廠工藝設計

➣ 有機物留給土地的環境和經濟效益；

➣ 厭氧產能的經濟效益。

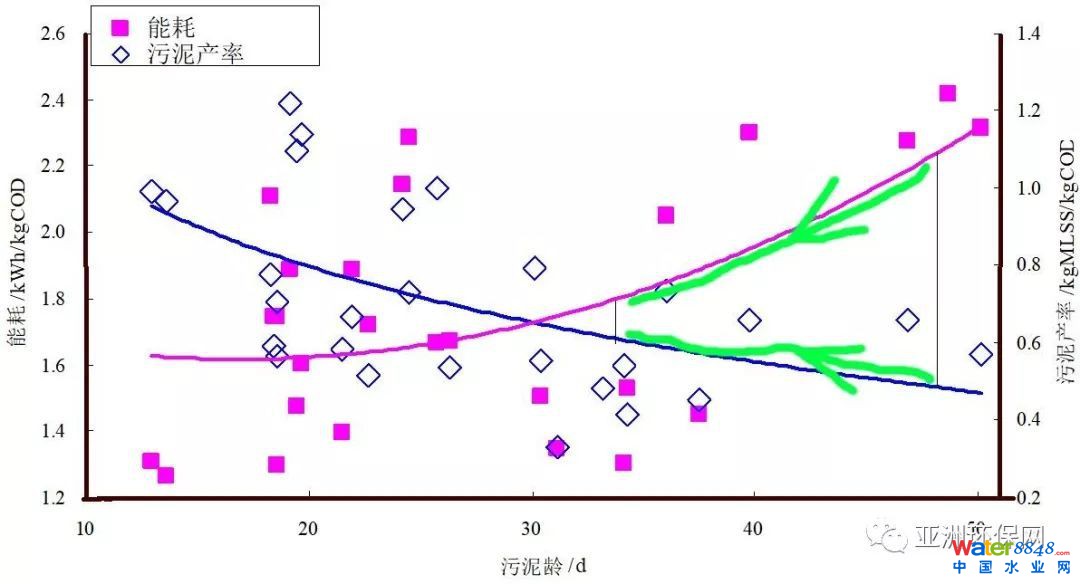

2、處理廠污泥產率與能耗控制

（1）工藝的改變

➣ 有機物由曝氣氧化去除傾向于捕獲（節能）；

➣ 氮由硝化-反硝化轉向剩余污泥對氮的捕獲（節能）

➣ 相應的產泥量增加。

（2）技術經濟比較

➣ 處理廠對污泥由微觀的減量（減少處置費用）轉向宏觀的減量（基于土地利用的全局費用的降低）；

➣ 水處理過程中的能耗降低+處置費用降低vs脫水+運輸費用的增加。

與后序處置的協調

1、污泥處置出路

（1）產品檢測與泥質

Ø 自檢率最高5項指標的依次為含水率、有機質或揮發性有機物、pH、N/P/K、種子發芽率等。自檢率分別為100%、62%、46%、31%、23%；

Ø 各污泥處理場的污泥基本都能達到土壤改良或綠化標準。

（2）處置

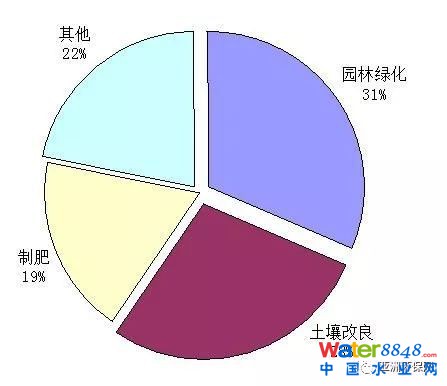

Ø 污泥處置主要目標依次為園林綠化利用、土壤改良、制肥；

Ø 園林綠化和土壤改良占比59%，接近六成。

2、投資來源

（1）投資方

◆ 調研項目中，投資部門分別來自市政部門、技術持有商、終端用戶，比例分別為56%、32%、12%。其中的技術持有方也包括采購技術的投資商。

◆ 實際項目中市政部門投資的可能比例更高，技術持有方、終端用戶投資的比例在本調研中放大。

（2）存在問題

◆ 部分項目的污泥經過好氧發酵后沒有出路，以至于停產。這種情況同時存在于市政部門也存在于技術持有方（第三方）。

◆ 對最終利用的去向缺乏足夠的監管和跟蹤。

結語與展望

1、樹立循環利用的觀念

（1）方案比選時，污泥好氧發酵經常被視作技術水平不高的選項，從而被忽略；

（2）污泥好氧發酵-土地利用的過程中，有機質和營養物質的回歸是人類活動中物料循環的重要組成。在這個過程中同時實現了節能減排，也實現了土壤肥力的持續；

（3）污水廠污泥有不經處理的土地利用的現象；

（4）城市集中下水道出現后，出現集中的糞便制肥和利用，至化肥推廣后中斷；

（5）傳統的農作中有糞便回田的物料循環利用（分散利用），污泥好氧發酵-土地利用不等同于糞便回田的概念。污泥好氧發酵與糞便回田相同的是循環利用，不同是科學的穩定化過程，衛生狀況不同。

2、樹立系統分析的觀念

（1）物料回收與循環

◆ 有機質：在污水處理廠內耗費能量去除、在厭氧發酵過程中高損耗地轉化為高品能源（一般低于1/3），還是回歸土壤增加持久肥力（高效利用）？

◆ 營養物質（氮）：去除或回收？

◆ 工業廢水和生活污水是分還是合？

◆ 目標定位土地利用后，污水處理的變化？

◆ 污泥處理：厭氧或好氧？

（2）污泥減量誤區矯正

◆ 狹義的“污泥減量”，不符合污泥好氧發酵的特征；

◆ 好氧發酵過程中，除水分的減少實現的減重以外，有機質以轉化為主、降解為輔；最終的產物堆積容重較低。狹義的減容、減重效果“不佳”；

◆ 污泥好氧發酵的減量是全局循環中實現100%減量，焚燒-危廢焚燒殘渣，填埋-碳排放。相對于其他工藝：減少了污水處理過程中的能耗、替代化肥的節能減排效應、回歸土壤的持久肥力。

3、展望

◆日益增長的污泥量的麻煩vs土地利用從宏觀上出路廣闊的沖突，表明今后隨著問題的解決，市場的潛力是巨大的、可持續的。

◆污泥好氧發酵的應用，將推動污水處理系統從收集到處理的模式。

◆污泥好氧發酵的應用還將推動投資、管理模式的變革。
