給排水管道安裝常見質量問題及正確做法照片，值得收藏！
消防/現場
1給排水管道安裝

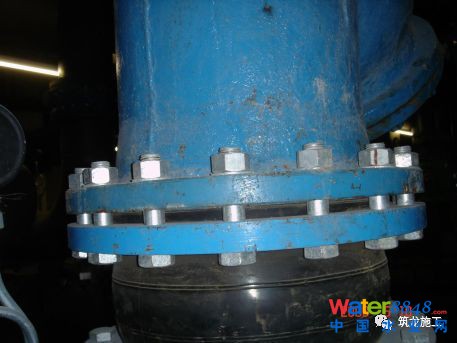

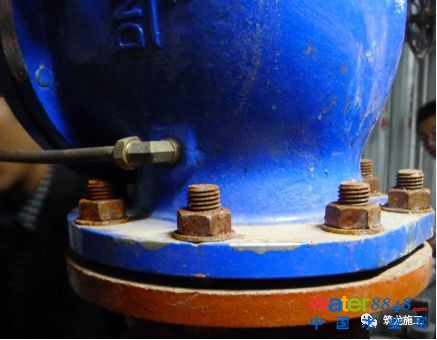

1.1 質量通�。�法蘭連接中的螺栓長度、方向不符合規范規定、螺栓被污染。
（GB 50242-2002第3.3.15條第5款:連接法蘭的螺栓，直徑和長度應符合標準，擰緊后，突出螺母的長度不應大于螺桿直徑的1/2。）
正確做法：

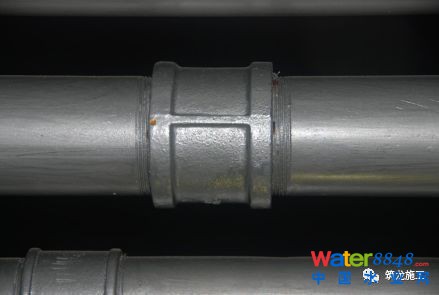

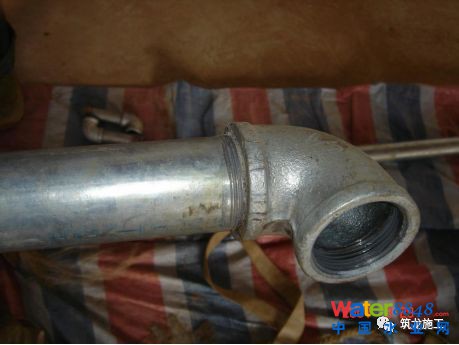

1.2 質量通�。�絲接管外露絲的長度不符合規范規定。
（GB 50242-2002第3.3.15條第6款:螺紋連接管道安裝后的螺紋根部應有2~3扣外露的螺紋，多余的麻絲應清理干凈并做防腐處理）
正確做法：

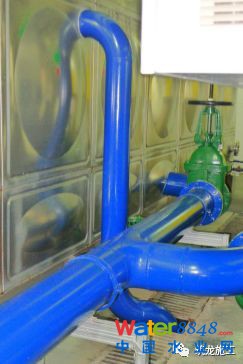

1.3 質量通�。�給水管道材質違反強條規定。

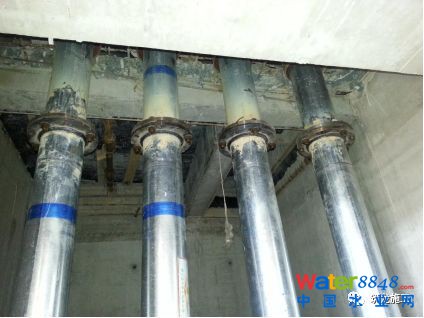

（GB 50242-2002第4.1.2：給水管道必須采用與管材相適應的管件。生活給水系統所涉及的材料必須達到飲用水衛生標準、4.1.3條：管徑小于或等于100mm 的鍍鋅鋼管應采用螺紋連接，套絲扣時破壞的鍍鋅層表面及外露螺紋部分應做防腐處理；管徑大于100mm 的鍍鋅鋼管應采用法蘭或卡套式專用管件連接，鍍鋅鋼管與法蘭的焊接處應二次鍍鋅。）
正確做法：

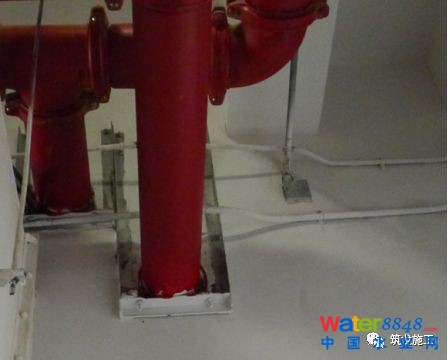

1.4 質量通病：鍍鋅鋼管現場焊接法蘭。
正確做法：
1.5 質量通�。�水表前直管段長度不符合規范規定。
（GB 50242第4.2.10條：安裝螺翼式水表，表前與閥門應有不小于8倍水表接口直徑的直線管段。表外殼距墻表面凈距為10~30mm）
正確做法：

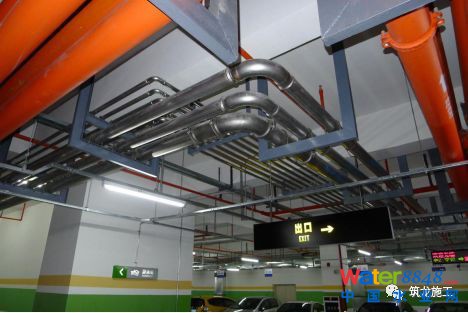

2不銹鋼（銅）焊接、不銹鋼法蘭連接、不銹鋼水箱安裝
2.1 質量通�。�不銹鋼法連采用普通碳鋼螺栓或鍍鋅螺栓，而未采取絕緣措施，致使發生電化學腐蝕。
正確做法：

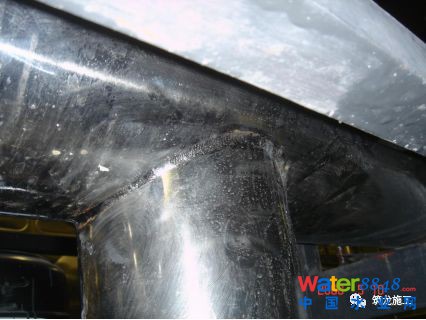

2.2 質量通�。�不銹鋼材料在焊接后未對不銹鋼表面進行焊接飛濺、焊縫酸洗、鈍化處理等工藝處理，以致不銹鋼表面、焊縫等發生銹蝕。
正確做法：
2.3 質量通�。�不銹鋼管與碳素鋼管直接焊接。
正確做法：

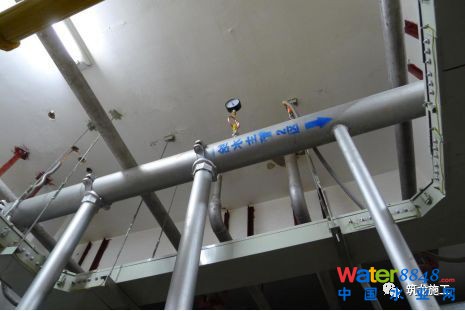

3管道的支、吊架設置
3.1 質量通病：管道吊架設置在砌筑的墻體上。
正確做法：

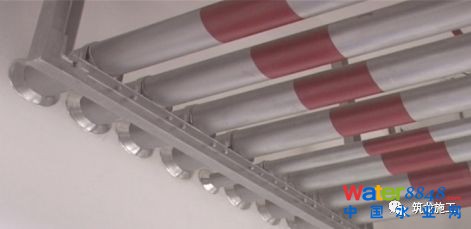

3.2 質量通�。�溝槽連接管道的支吊架設置不合理。
（橫管吊架/托架應設置在接頭兩側和三通、四通、異徑管等管件上下游連接接頭的兩側，吊架/托架與接頭的間距不宜小于150mm和大于300mm）
正確做法：
4排水及衛生器具安裝

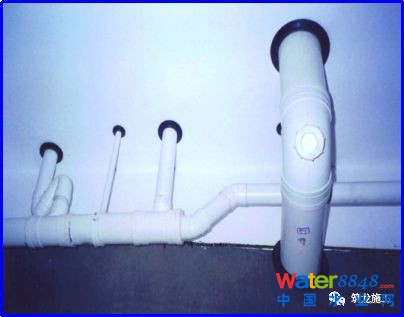

4.1 質量通病：排水管道清掃口設置不當，無法清理，或缺少清掃口。
（GB 50242-2002第5.2.6條第2款：在連接2 個及2 個以上大便器或3 個及3 個以上衛生器具的污水橫管上應設置清掃口。當污水管在樓板下懸吊敷設時，可將清掃口設在上一層樓地面上，污水管起點的清掃口與管道相垂直的墻面距離不得小于200mm；若污水管起點設置堵頭代替清掃口時，與墻面距離不得小于400mm）
正確做法：

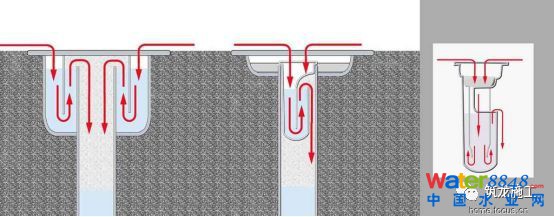

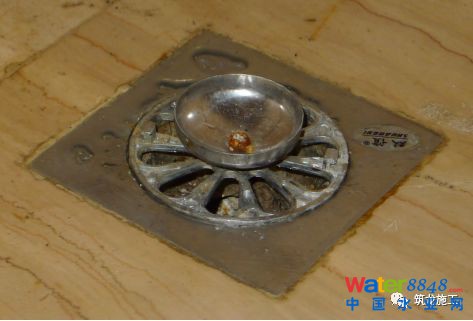

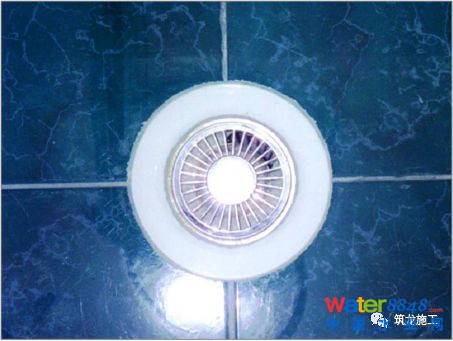

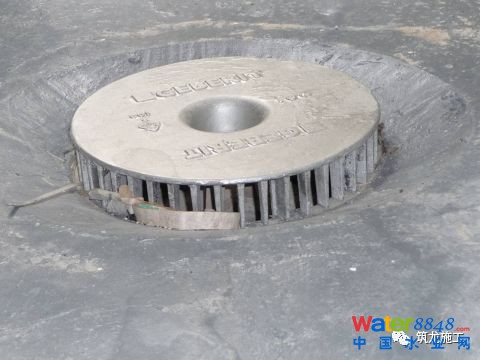

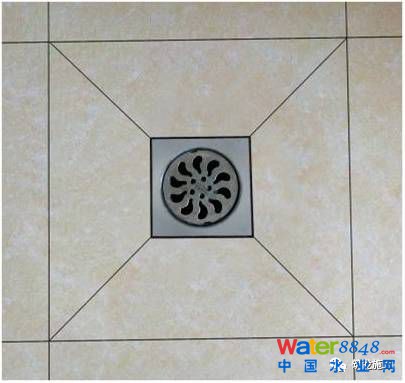

4.2 質量通�。�地漏選型不當，水封深度小于50mm。
（GB 50242-2002第7.2.1條：排水栓和地漏的安裝應平正、牢固，低于排水表面，周邊無滲漏。地漏水封高度不得小于50mm。）
正確做法：

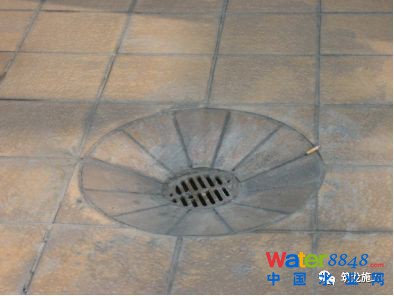

4.3 質量通病：地漏、清掃口等位置設置不當。
正確做法：

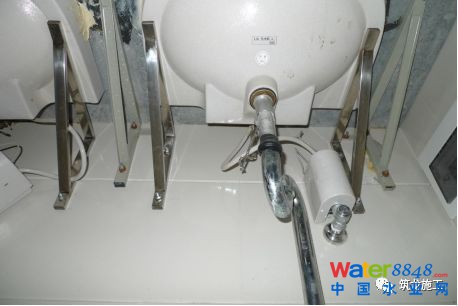

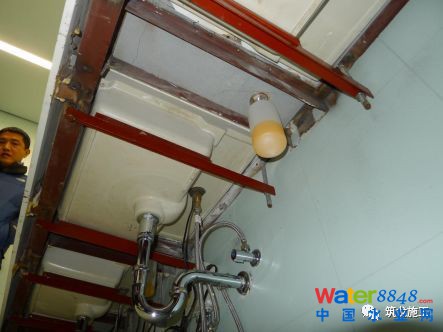

4.5 質量通�。�臺下盆沒有獨立吊架，安裝不牢固或無法更換。
正確做法：
4.6 質量通�。�洗面盆排水管沒有存水彎。
正確做法：

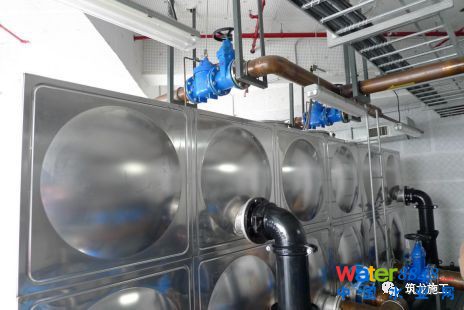

5水箱安裝
5.1 質量通�。�直接從室外進水的水箱的進水、溢流管口高度顛倒（溢流管口高于進水管口）沒有空氣隔斷距離或沒有安裝倒流防止器。
（《建筑給排水設計規范》GB 50015-2003第（2009），3.2.12 生活飲用水水池（箱）的構造和配管，應符合下列規定：
1 人孔、通氣管、溢流管應有防止生物進入水池（箱）的措施；
2 進水管宜在水池（箱）的溢流水位以上接入；
3 進出水管布置不得產生水流短路，必要時應設導流裝置；
4 不得接納消防管道試壓水、泄壓水等回流水或溢流水；
5 泄水管和溢流管的排水應符合本規范第4.3.13條的規定；
6 水池(箱)材質、襯砌材料和內壁涂料，不得影響水質。）
正確做法：
倒流防止器：
5.2 質量通�。�水箱溢流管口進入排水溝或集水井。
（GB50242-2002第4.4.5條：水箱溢流管和泄放管應設置在排水地點附近，但不得與排水管直接連接）
6壓力排水
6.1 質量通病：壓力排水組件不全，或缺少隔震軟接，或缺少壓力表。
（缺少隔震軟接將造成振動的傳遞，缺少壓力表將無法確認水泵的工作狀態是否正常（水泵損壞、吸水口堵塞等。））
正確做法：

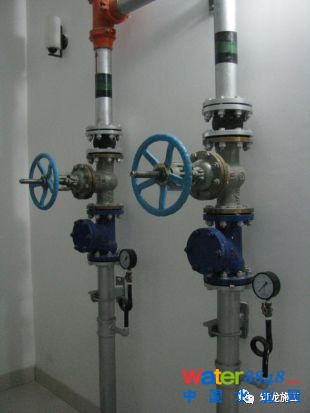

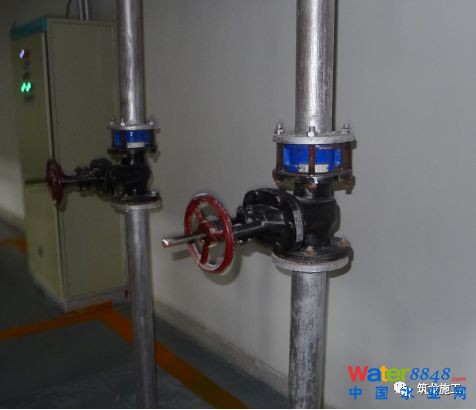

6.2 質量通�。�壓力排水組件安裝順序錯誤，操作閥門安裝在中間或最下面。
（操作閥門安裝位置錯誤將導致其上部的部件無法維修或更換。）
正確做法：
7水泵及附屬管道安裝

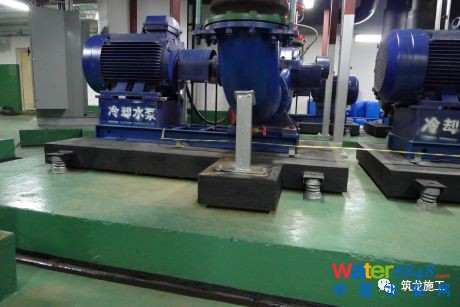

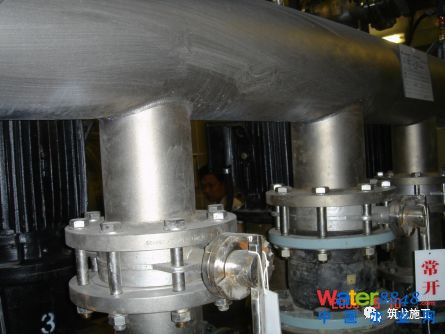

7.1 質量通病：水泵進、出口的管道支架的位置錯誤，使水泵下的減震器失效。
正確做法：

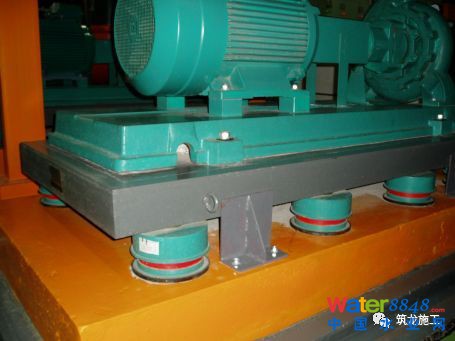

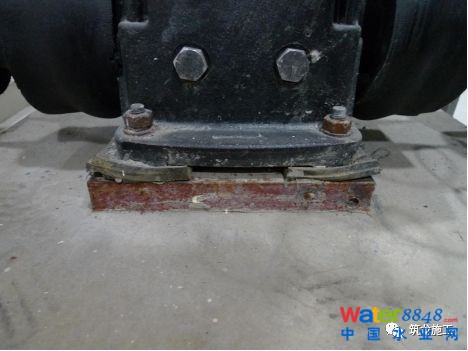

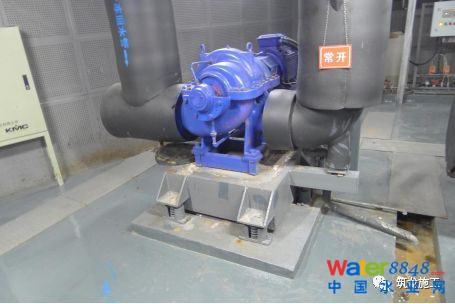

7.2 質量通病：橡膠減震墊安裝不當，喪失減震功能。
正確做法：

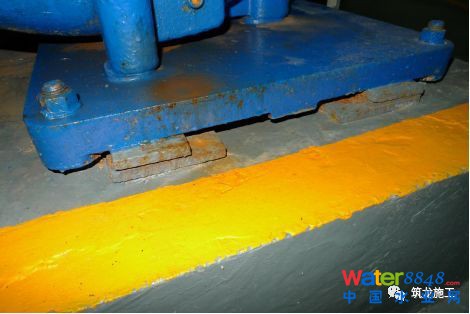

7.3 質量通�。�水泵墊鐵安裝錯誤。
(將水泵放置在基礎上，用墊鐵將水泵找平，水泵安裝后同一組墊鐵應電焊在一起，以免受力時松動）

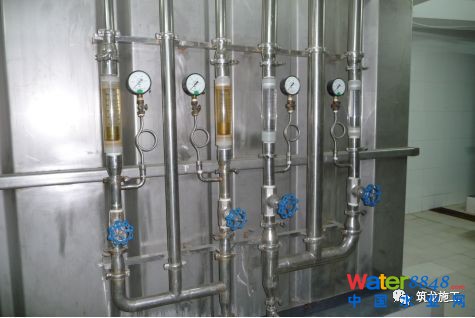

7.4 質量通�。�壓力表直徑與安裝高度不協調。
（為方便操作人員視讀，目視距離1m以內時可選用直徑100mm以下規格的壓力表；目視距離1m以上，2m以內時應選用直徑100mm的壓力表；當目視距離2m以上5m以內時，應選用200mm直徑的壓力表；當目視距離超過5m時，應選用不小于300mm直徑的壓力表。）
正確做法：
8雨水系統

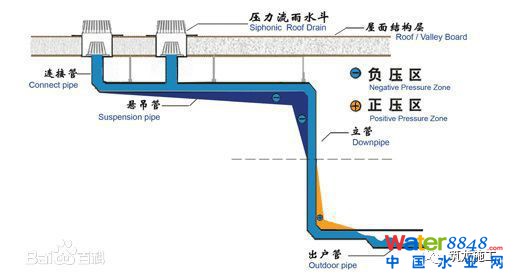

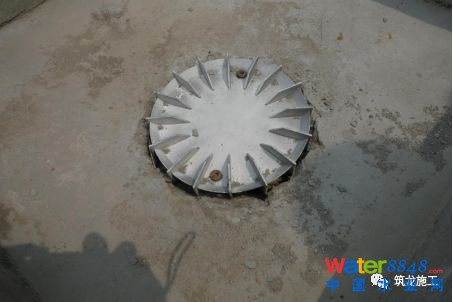

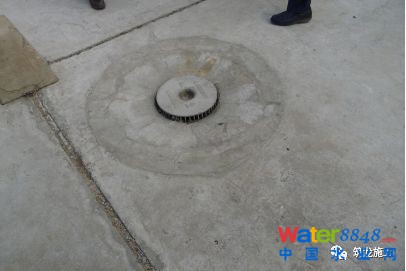

8.1 質量通�。�平屋面安裝的虹吸雨水口沒有集水坑，無法產生虹吸。
正確做法：

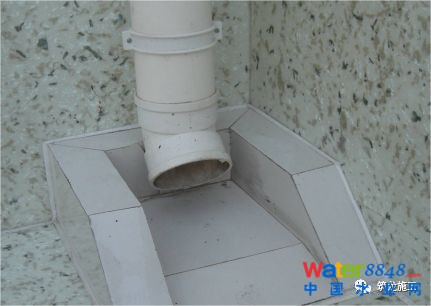

8.2 質量通�。�雨水管口距地面高度不足。
(雨水管出水口距室外地坪100-150mm）
正確做法：

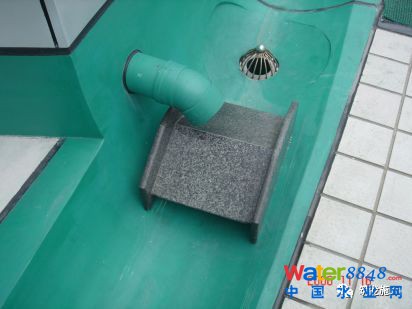

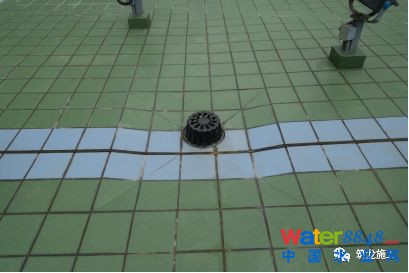

8.3 質量通�。�落水口箅子安裝高度不當。
正確做法：

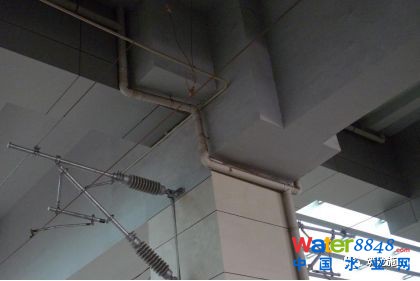

8.4 質量通�。�落水管彎頭選用不當。
（垂直的雨水落水管可用2個45度彎頭組合，不能用90度彎頭）
正確做法：
