導語：朱家河位于漢口東北部，是府澴河的兩條出口河道之一，沿途流經大小南湖、幸福苑和諶家磯，最終匯入長江，全長約8.4公里�，F(xiàn)狀朱家河承擔行洪功能。2003年，武漢市水務局組織編制了《武漢市長江支流府澴河出口河段綜合整治工程可行性研究報告》（簡稱《府澴河可研》），并經湖北省發改委批復。該報告提出對府澴河出口河段新河進行整治改道，朱家河在新河整治后不再承擔排洪功能，其功能調整為區域的排水景觀渠道。目前府澴河整治已經啟動實施，為指導朱家河整治工程的開展，武漢市規劃研究院承擔了《朱家河綜合整治工程規劃》編制工作，筆者作為項目負責人，從排水防澇、維持自然生態、景觀通航功能三個方面研究了朱家河水面需求寬度，從維持朱家河兩側綠化合適的坡比關系、生態功能、休閑游憩功能三個方面研究了兩側綠化需求寬度。綜合水面寬度和綠化寬度，最終確定朱家河生態廊道控制寬度不低于135m,既保證了防洪排澇要求，還能兼顧部分景觀和旅游航運功能，同時保護了生物多樣性。

作者簡介：戴立峰（1986-），男，安徽六安人，碩士，工程師，作為項目負責人或?qū)�業負責人參與武漢市內排水專項規劃、水環境治理規劃、綜合管廊規劃等各類型項目120余項，具有豐富的工作實踐經驗，主要參與編制的《武漢市城市污泥處理處置規劃》獲武漢市優秀城鄉規劃設計二等獎；《武漢市主城區污水收集與處理專項規劃》獲全國優秀城鄉規劃設計三等獎；《武漢市中心城區排水防澇專項規劃》獲全國優秀城鄉規劃設計二等獎。

1朱家河功能調整介紹

朱家河流經漢口江岸區諶家磯地區，其形態呈“幾”字形，現狀府河河道出口經現狀朱家河和新河接入長江，朱家河通過小河與新河連通。諶家磯內部民院堤防和長江堤防將諶家磯地區隔離為大南湖、小南湖、幸福苑和諶家磯四片。朱家河現狀水系和堤防關系見圖1。

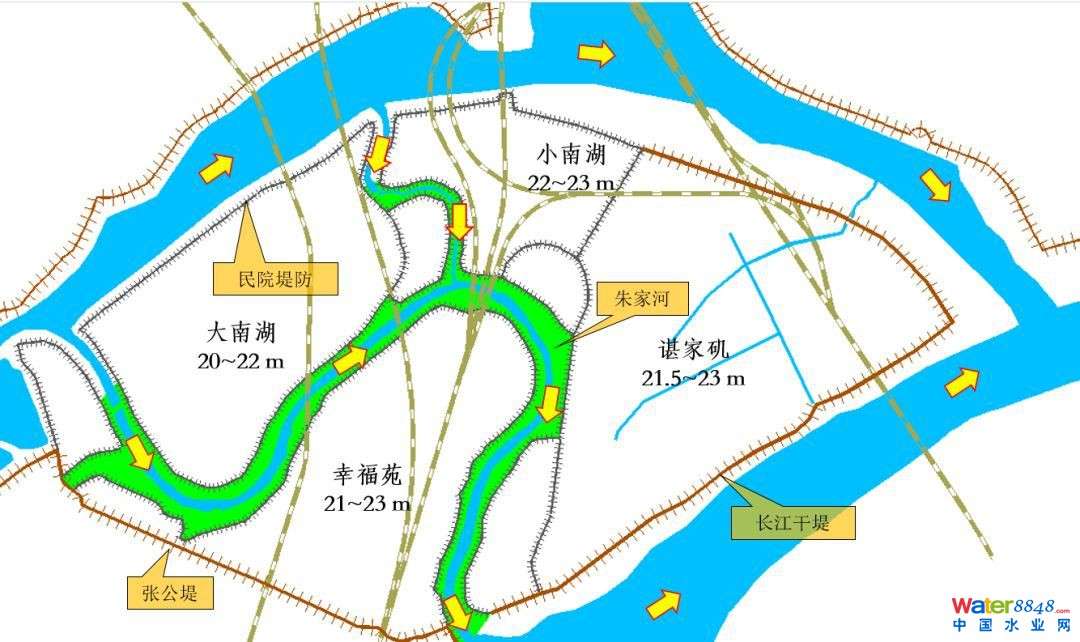

圖1 朱家河現狀水系和堤防關系

根據《府澴河可研》，規劃擴挖新河河道，滿足府河出口行洪需要。沿諶家磯北新建府河新堤，與現狀的諶家磯北堤、長江干堤、張公堤新城閉合防洪保護圈，堤防合圍區面積總計16.6km2。同時對朱家河兩端進行封堵。府河出口經新河入江，朱家河不再承擔行洪功能，其功能調整為諶家磯地區城市排水景觀內河。府河新堤建設平面見圖2。

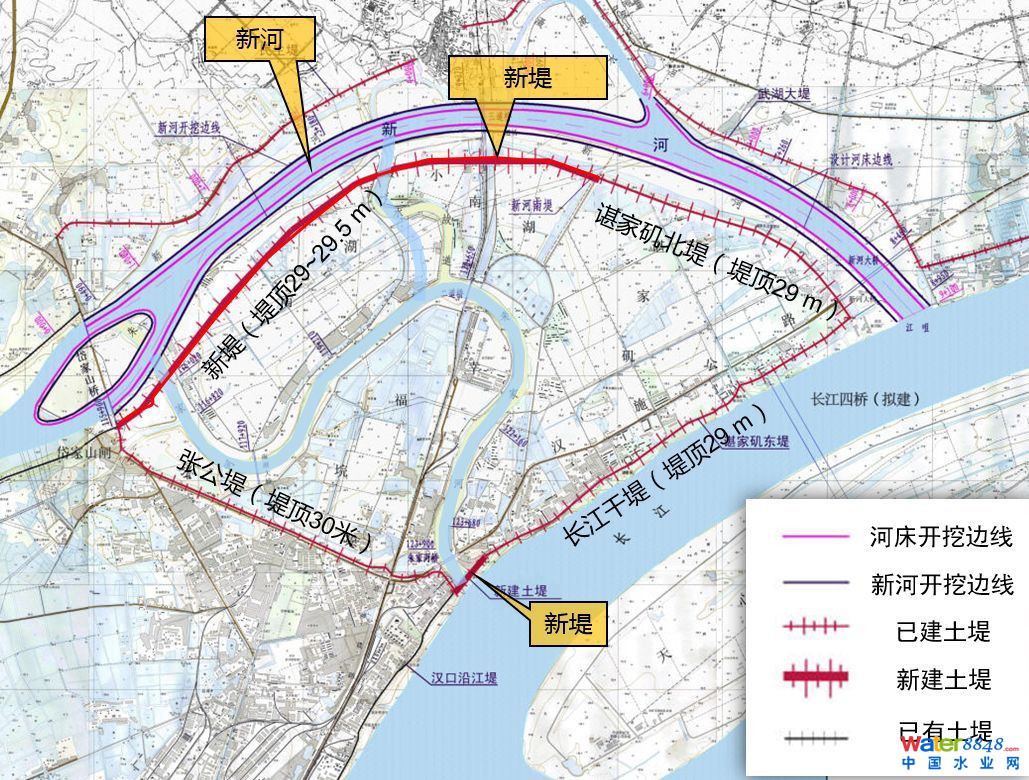

圖2 府河新堤建設平面圖

2規劃標準論證

2.1 防洪論證

湖北省發改委批復的府澴河出口防洪標準（堤防設計水位）為以下三種組合的水位最高值：（1）武漢關1954年最高洪水位遭遇內河5年一遇流量 ；（2）武漢關30年一遇最高三日平均水位與內河50年一遇洪峰流量 ；（3）武漢關50年一遇最高三日平均水位與內河30年一遇洪峰流量 。

根據《府澴河可研》對新河和新堤改造前后水動力模擬，新河擴挖后，在設計年洪水工況下，府澴河沿線洪水位較新河改造前略有降低，即新河改造不會降低府澴河出口的行洪能力。防洪問題得到保障后，朱家河功能可以調整成為城市內河。新河整治前后在三種設計組合下的最高計算水位比較見表1。

表1 新河整治前后在三種設計組合下的最高計算水位對比一覽表 （單位：m）

朱家河整治后具有城市排水防澇，旅游航運、生態景觀等功能，不同的功能對其寬度需求也不同。

（1）排水防澇需求對水面寬度的要求

武漢市為特大城市，朱家河匯水區防澇標準為有效應對不低于100年一遇暴雨（日降雨量344mm）。規劃新建朱家河明渠出口泵站（朱家河泵站），規模為80m3/s，匯水面積為10.3km2。新建四季港出口泵站（北堤泵站），設計流量為35m3/s，匯水范圍為6.3km2。上述泵站設計重現期為5年一遇。朱家河雨水系統見圖3。

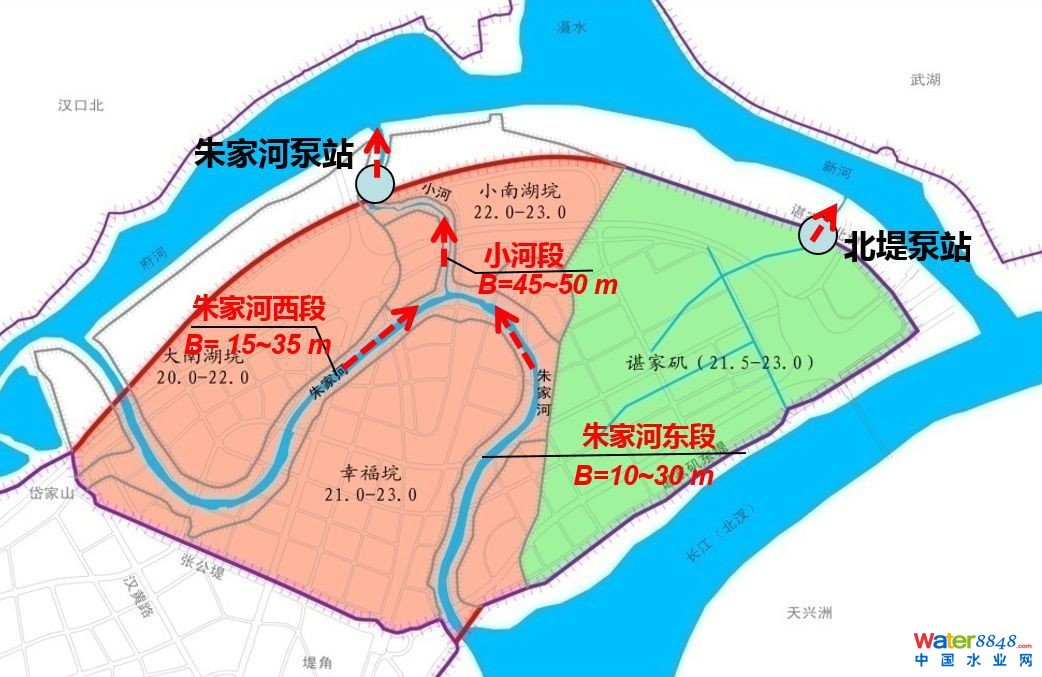

圖3 朱家河雨水系統

規劃利用SWMM模型對諶家磯地區排水規劃管渠及閘站進行模擬校核。系統設施規劃規模滿足排澇目標（見圖4、5）。

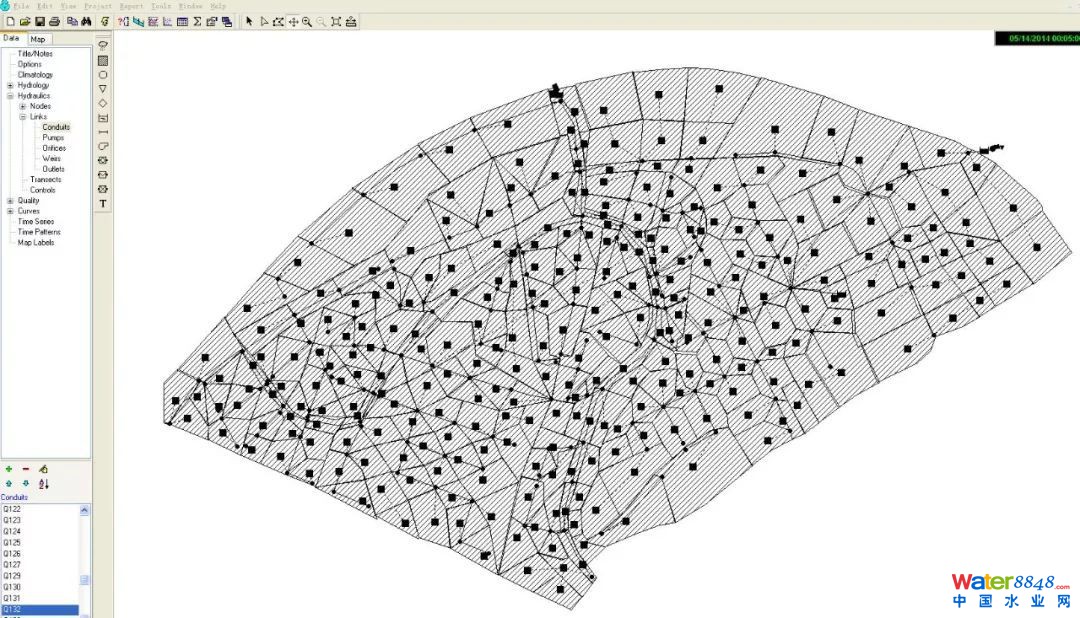

圖4 模型模擬界面

圖5 100年一遇暴雨朱家河沿線水位線

為滿足排水流量要求，朱家河水面寬度為10～50m，排漬設計水深2m，對應水域面積約25.2ha，均寬30m。

（2）旅游航運對水面寬度的要求

朱家河規劃同時承擔旅游航運功能，規劃航運等級為七級，根據《內河通航標準》（GB50139—2014）相關參數（見表2），按航道邊坡1:3，水深1.5米推算，水面寬度不應小于：16+2×1.5×3=25m 。因此朱家河寬度不應低于25m。

表2 航道參數（單位：m）

（3）維持朱家河自然河道特征的水面寬度要求

①現狀河道斷面及水位變化特點（見圖6～9）：河道有深槽，河底高程在8.3～10.7m之間；水位的季節性變化明顯，波動范圍在12～27m左右。

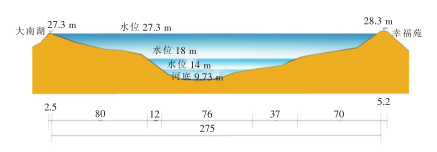

圖6 不同洪水位情況下朱家河水面寬度變化

圖7 朱家河、小河水位與水域面積關系圖

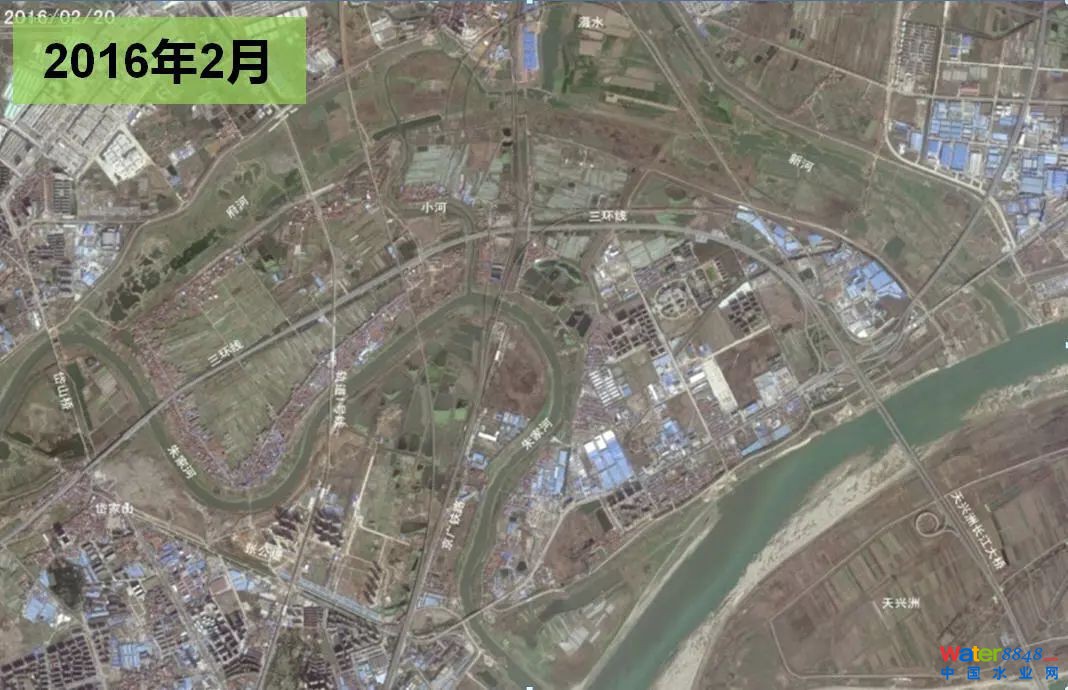

圖8 枯水期朱家河航拍

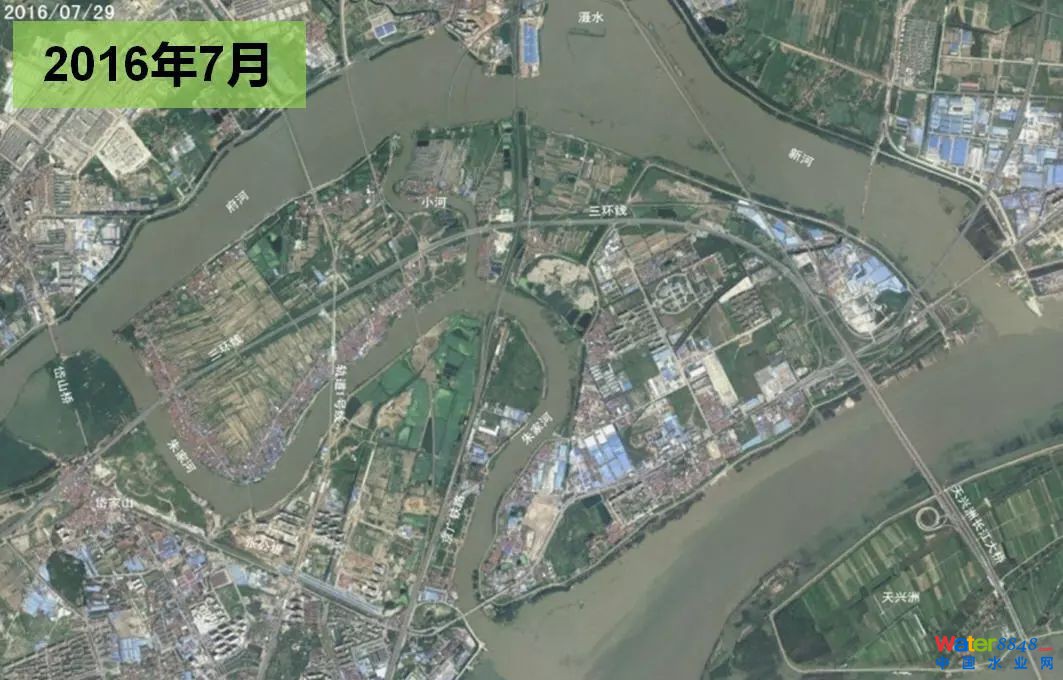

圖9 豐水期朱家河航拍

②規劃水位條件下朱家河水面面積及平均寬度（見表3） ：為滿足該地區排水和水上旅游需要，朱家河暴雨時平均排澇水位為17m，非暴雨時段水位為16m（景觀水位）；在水位為16m時，相應朱家河河面均寬80米，小河河面均寬40m，總水面面積為62.4ha；按朱家河和小河總長8.4km計算，對應62.4ha水面的平均寬度為74.3m。

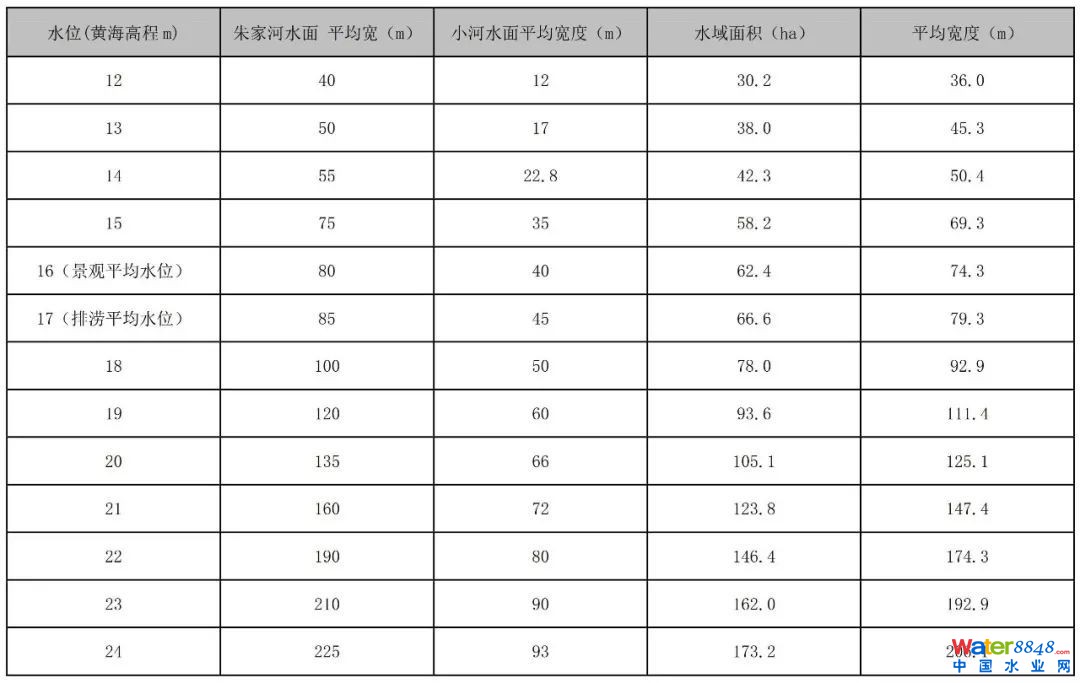

表3 朱家河水位與水域面積、水域?qū)挾?/span>

（4）朱家河水面寬度標準

不同功能需求下朱家河水面寬度、面積的關系見表4。為滿足朱家河的綜合功能需求，對比上述分析取值，水域的適宜面積應控制在62.4ha左右，對應的水面均寬約75m。

表4 不同功能需求下朱家河水面寬度、面積的關系

（1）基于水岸高差和適宜坡度的綠化寬度要求

按照公園設計規范，人力剪草機修剪的草坪坡度不應大于25%。按照《城市用地豎向規劃規范》(CJJ 83—99)，城市建設用地最大坡度不應超過25%�；�于水土保持，15°～25°坡面就必須采取措施防治水土流失，25°為《水土保持法》規定的開荒限制坡度。15°坡面對應26.8%的坡比。因此，在不考慮分層設置擋土墻的自然豎向布局方式下，地面坡度按25%考慮。

考慮綠道寬度6m，在水面高程16m、順接城市地面高程為21～22m時，推算綠化帶寬度應為：B=6+{（21～22）-16}/25%=26～30m。

（2）生態功能對綠化寬度的需求

綠化寬度低于12m，生態效應趨于零；12～30m，生態效應較差；30～60m，能有效提高生境多樣性、控制水土流失、過濾污染物。從生態視角，建議廊道寬度不宜低于30m（見表5）。

表5 不同生態綠化寬度的生物多樣性

（3）休閑游憩功能對綠化寬度的需求

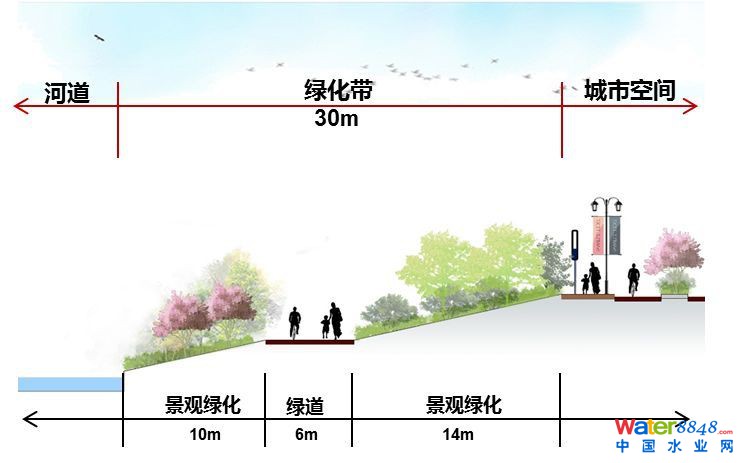

30m綠化帶（見圖10）：承載濱水綠帶、標準綠道和景觀綠化功能，可供活動空間的較少，多為短暫停留、通行等，公眾參與度一般。

圖10 30m綠化帶斷面

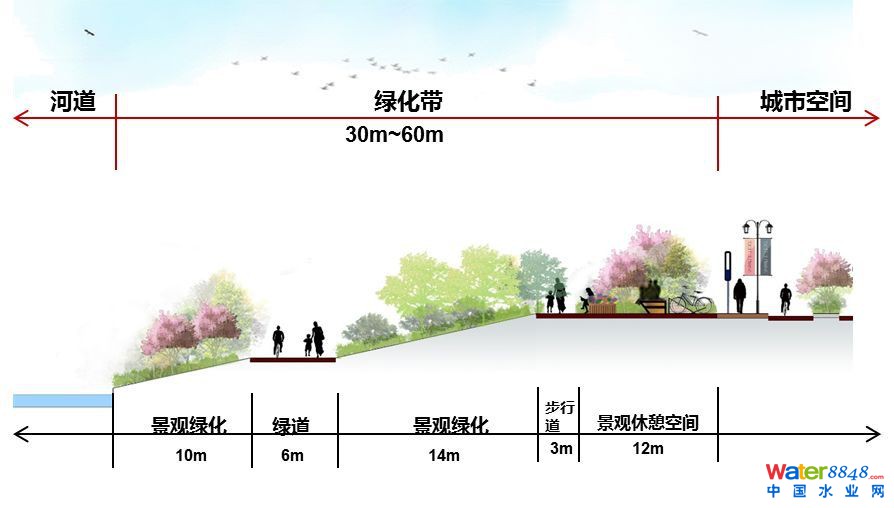

30～60m綠化帶（見圖11）：可供活動空間較大；市民能夠進行的活動內容較多，可進行游憩及部分小活動；公眾參與度較高。

圖11 30～60m綠化帶斷面

60m以上綠化帶（見圖12）：可供活動空間大;市民能夠進行的活動內容豐富，可長時間停留，游憩及進行大型活動;公眾參與度高。

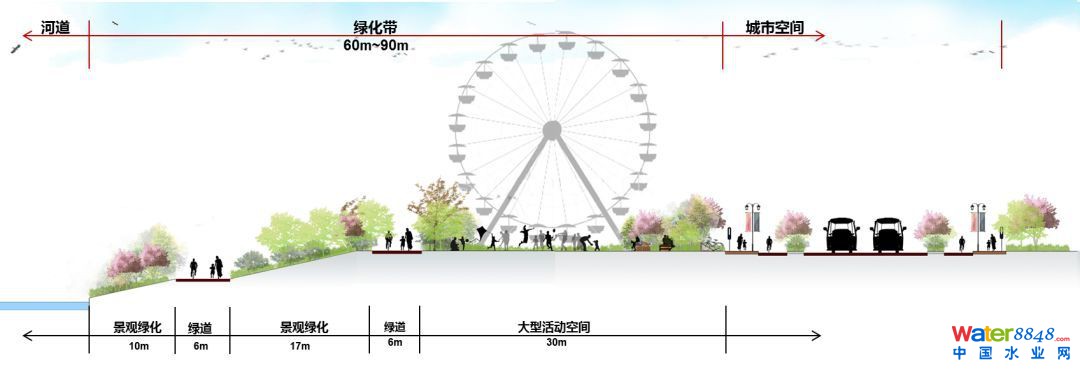

圖12 60m以上綠化帶斷面

（4）綠化及朱家河生態廊道寬度標準

為滿足生態景觀功能，同時增加足夠的親水游憩空間，規劃朱家河單側綠化廊道寬度按不低于30m控制，局部景觀節點單側綠化寬度拓寬至60m以上。水面均寬75m，朱家河生態廊道標準段寬度控制不低于135m。

3結論

①城市內河空間控制標準應根據其承擔的功能確定。

②內河水面寬度應首先滿足排水防澇標準，部分河道應兼顧景觀和旅游航運功能；其次在改造時，應遵循城市內河水域面積不減少的基本原則。

③河道兩側綠化寬度應滿足景觀需求的同時，應適當考慮對生物多樣性的保護。

本文刊登于《中國給水排水》2018年24期: 武漢市朱家河生態廊道空間控制標準研究及制定，作者：武漢市規劃研究院戴立峰、陳雄志、杜遂、張慶軍

該文標準引用格式：

戴立峰, 陳雄志，杜遂，等.武漢市朱家河生態廊道空間控制標準研究及制定[J] .中國給水排水，2018,34（24）：43-46.

Dai Lifeng，ChenXiongzhi，Du Sui,et al.Research and formulation of spatial control standard of Zhujiahe ecological corridor in Wuhan[J]. China Water ＆ Wastewater，2018，34（24）：43-46 (in Chinese).
