摘要：山西某污水處理廠通過將原SBR+BAF+砂濾池工藝改造為ABM短時泥膜法[即AAO（活性污泥法）、BAF（曝氣生物濾池）和MDF（多功能深床濾池）組合工藝]污水處理工藝后，其設計規模從5000m3/d增加至10000m3/d，出水水質主要指標由《城鎮污水廠污染物排放標準》（GB18918-2002）一級B提高至地表Ⅴ類。利用原構筑物進行改造，同時新建模塊化標準件廠房以增加污水處理廠產水量，縮短了施工周期。詳細介紹了該工程概況、原工藝存在的問題、改造思路以及設計總結。
山西某污水處理廠提標擴容改造工程設計
山西某污水處理廠提標擴容改造工程設計
1工程概況
隨著我國城鎮污水廠的排放標準提升至《城鎮污水廠污染物排放標準GB18918-2002》一級A標準后，全國各地掀起一場污水處理廠提標改造的浪潮。時至今日，國家對污水處理廠升級改造的力度以及效果，取得了良好的成效。隨即，北京、天津、四川省岷江、沱江流域等地區，相繼頒發了更為嚴格的地方污染物排放標準，主要水質指標均優于一級A（即達到地表準Ⅳ類）。于是，各地區紛紛效仿，要求污水處理廠提標改造后水質接近地表Ⅳ類。
基于此，山西某污水處理廠因出水質不穩定而亟需改造。該污水處理廠一期于2009年投產使用，設計規模為5000m3/d，設計出水水質為《城鎮污水處理廠污染物排放標準》中的一級B標準，采用SBR池+BAF池+砂濾池為主要處理工藝。由于配套設施老化，BAF池與砂濾池工藝存在設計缺陷，后期運營維護不善，導致部分工藝癱瘓，處理能力大大降低，實際出水水質與水量均不能達到設計標準。為了響應政策和急需解決的難題，運營方和業主一致要求對整個廠區進行改造及擴建，要求利用現有構筑物基礎上，改擴建后處理能力穩定達到10000m³/d，需要將原出水水質由一級B出水提升至一級A，部分指標達到地表Ⅴ類（即COD≤40mg/L，氨氮≤2.0mg/L，總磷≤0.4mg/L，總氮≤15mg/L）。
2基礎資料分析
2.1進廠污水水質分析
污水處理廠原設計進水主要為生活污水，建廠初期考慮的進水水質指標設計為COD≤300mg/L，BOD5≤200mg/L，SS≤200mg/L，氨氮≤35mg/L，總磷≤5.0mg/L，總氮≤45mg/L。結合本工藝改造后的要求，其設計進、出水水質如下表1-1所示。

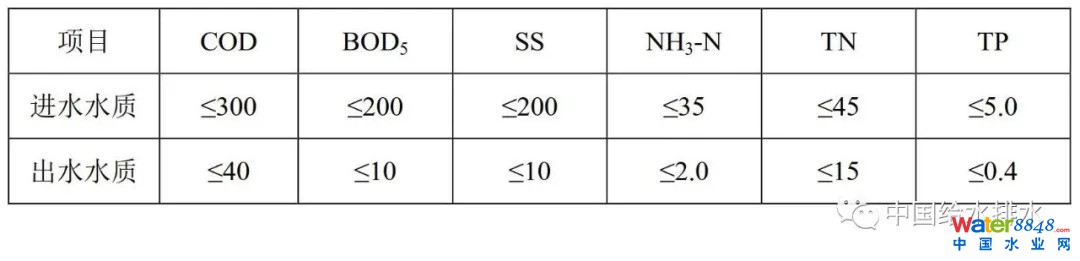

表1設計進、出水水質單位：mg/L
2.2原工藝存在的問題分析
污水處理廠原設計工藝路線為：巴氏計量槽——粗格柵/提升泵房——細格柵/沉砂池——水解酸化池/SBR池——中間水池——曝氣生物濾池——混凝沉淀池——砂濾池——接觸消毒池——巴氏計量槽——排放。
原工藝存在的主要問題如下：
①原工藝中水解酸化池與SBR池污泥濃度很高，池底集泥嚴重，導致出水水量顯著減產。
②曝氣生物濾池布水布?xì)庀到y(tǒng)設計不合理，導致濾料清洗不徹底使得濾料層嚴重板結，最終曝氣生物濾池完全堵塞。
③砂濾池也同樣存在濾料板結造成濾池堵塞的問題，其主要原因是反洗配氣不均勻，穿孔配氣管存在堵塞。
④混凝沉淀池與貯泥池集泥嚴重，中心刮泥機幾乎不能運作而癱瘓。
⑤廠區內部分閥門、泵等設備老化，部分管路腐蝕嚴重漏水；污泥脫水設備老化癱瘓，嚴重影響廠區污泥脫水；消毒設備因運營維護不善，設備基本無法運行。
3改造方案
3.1改造思路
本次改造設計規模為10000m3/d，需要提標擴容。針對污水處理廠現存的問題，在滿足工藝要求的前提下，以盡可能利用原有構筑物和減少占地面積為原則，對污水廠進行技術改造，確保污水水質達標排放。
基于此，本工程確定采用深圳清泉開發的ABM短時泥膜法污水處理工藝，將AAO（活性污泥法）和BAF（曝氣生物濾池）、MDF（多功能深床濾池）組成的生物膜法相結合。該工藝充分發揮了AAO活性污泥法同步脫氮除磷的優勢和生物膜法脫氮效率高的優勢，又避免了AAO工藝除磷與硝化泥齡及碳源的矛盾，解決了BAF工藝對進水水質的苛刻要求。根據深圳清泉多年項目實踐來看，該工藝出水穩定，運營維護簡單。
本工程主要改造思路為：將水解酸化池和SBR池改造為A2O池與側向流高效沉淀池；將中間水池改造分隔出一格廢水池，用于儲存濾池反沖洗廢水；對原有曝氣生物濾池與原砂濾池的布水布?xì)庀到y(tǒng)進行改造；對絮凝沉淀池、污泥濃縮池、SBR池、中間池進行淤泥清理，相應設備檢修與測試；新增鋼結構的曝氣生物濾池和多功能深床濾池標準件，與原有的曝氣生物濾池+混凝沉淀池+過濾池并聯運行，使得總處理能力提升至10000m3/d。
另外，對現有工藝存在缺陷的設計進行改造，并更換所有不滿足工藝運行的設備。
3.2改造具體實施措施
根據本項目的具體情況，對原有工藝進行優化，提出了以下工藝改造方案，其工藝流程為:進水——巴氏計量槽——粗格柵/提升泵房——細格柵/沉砂池——A2O池——側向流高效沉淀池——中間水池——原曝氣生物濾池/BAF模塊——原過濾池/MDF模塊——接觸消毒池——巴氏計量槽——排水。主要工藝流程圖和具體工藝流程見圖3-1所示：

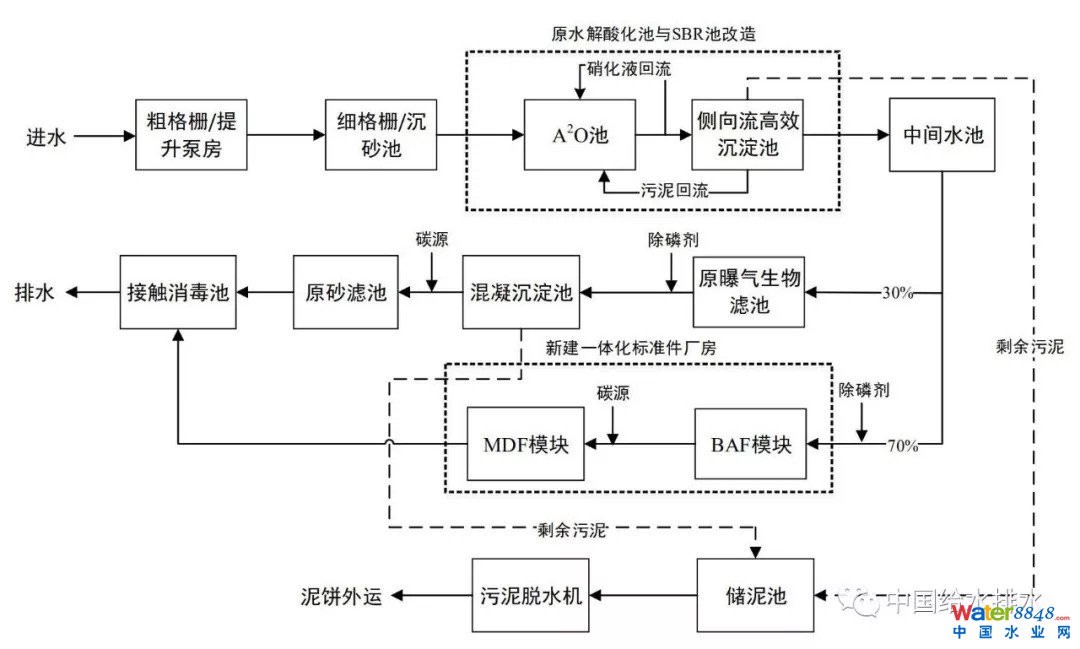

圖1改造后工藝流程圖
①水解酸化池與SBR池改造
污水處理廠水解酸化池2組，SBR池共2組4格，將水解酸化池與SBR池改造為A2O與側向流高效沉淀池工藝。先將水解酸化池改造為厭氧池，在水解酸化池溢流墻增設調節堰。經計算復核，在每格SBR池內新增隔墻，分隔出缺氧池、好氧池、側向流高效沉淀池與儲泥池。改造后，A2O池2組厭氧池，設計停留時間為2h，單組尺寸為14.6×5.6×5.4m；缺氧池4組，設計停留時間為2h，單組尺寸為6.0×7.175×5.4m；好氧池4組，設計停留時間為6h，單組尺寸為18.2×7.175×5.4m；側向流高效沉淀池4組，設計停留時間為25.0min，單組尺寸為8.6×5.0×5.4m；儲泥池2組，單組設計尺寸8.6×3.8×5.4m。
其中厭氧池更換兩臺2.5kW潛水?dāng)嚢铏C(jī)，每組新增一根DN250污泥回流管，污泥回流量控制在40%~80%，保證系統污泥濃度。缺氧池新增4臺2.5kW潛水?dāng)嚢铏C(jī)，每組新增一根DN150硝化液回流管，回流比控制在200%~300%，確�？偟コ�。好氧池采用旋流曝氣器進行布?xì)�，每組共設置5根曝氣支管及其獨立的曝氣模塊，可實現好氧池不同區域曝氣量的控制。側向流高效沉淀池，是當前最接近理想“淺層”理論的沉淀池，其采用人字形斜板側向進水，有利于污水中顆粒沉降，固體負荷較斜板（斜管）沉淀池高。
②中間水池
中間水池一座4格，每格之間相互連通。全廠區內沒有設置廢水池，原反洗水池設在接觸消毒池后端，均不符合工藝要求。對原中間水池進行改造，其中3格為中間水池，1格為廢水池。此外，1格中間水池增設6臺水泵，3臺作為反沖洗水泵，另外3臺作為提升水泵；廢水池增設2臺潛水提升泵。將廢水池與中間水池的連通孔封堵，清理池底淤泥，并做好池底潛水提升泵的槽鋼基礎固定工作。改造后中間水池總有效容積為540m3，廢水池有效容積180m3。
③曝氣生物濾池（BAF）
本工程對原曝氣生物濾池進行改造以及新增曝氣生物濾池模塊化標準件，采用一級曝氣生物濾池進行氨氮的硝化，改造后確保原BAF池進水量為設計流量的30%，新建BAF模塊進水量為設計流量的70%。
根據污水廠工藝技術資料，原曝氣生物濾池分為2格，單格尺寸為7.0m×3.35m×5.0m，總有效過濾面積為46.9m2。由于原BAF池存在設計缺陷，新增2根DN100曝氣支管及其氣動閥門，挖出濾料清理濾池底部污泥，拆除穿孔管曝氣器，將其更換為清泉公司專利產品多功能濾管（兼具有布水布?xì)庖约捌貧夤δ�，配水配氣穩定，不存在堵塞等問題）。改造后BAF池設計規模為3000m3/d，濾速為2.7m/h，濾料采用火山巖，粒徑為4-6mm，濾料層高為2.0m，停留時間為45min，硝化負荷為0.55（kgNH3-N）/（m3˙d），曝氣風機的技術參數為風量4.51m3/min，風壓0.7kgf/cm2，功率11kW，共3臺，2用1備。
新建一體化標準件廠房?jī)?nèi)設有BAF模塊化標準件，設計處理規模為7000m3/d，共設8格，單格尺寸為5×3×3m，單格過濾面積為15m2，濾速為2.4m/h，濾料采用火山巖，粒徑為4-6mm，濾料層高1.75m，硝化負荷為0.60（kgNH3-N）/（m3˙d），曝氣風機的技術參數為風量3.77m3/min，風壓0.5kgf/cm2，功率5.5kW，共9臺，8用1備。
BAF池反洗水泵技術參數為流量300m3/h，揚程13m，功率18.5kW，共3臺，2用1備，其中2臺變頻控制；反洗風機技術參數為風量7.77m3/min，風壓0.5kgf/cm2，功率11kW，共3臺，2用1備。
④多功能深床濾池（MDF）
將原砂濾池改造為MDF池后，與新增MDF模塊化標準件一起進行污水的反硝化脫氮，同時進一步微絮凝降低廢水中的TP和SS，從而保證污水處理廠出水水質達標排放。
根據現有資料，原砂濾池為2格，單格尺寸為5.0m×2.35m×5.0m，總有效過濾面積為23.5m2。由于原砂濾池存在濾料堵塞等問題，導致其不能正常使用�，F(xiàn)挖除原濾料層，清除濾池底部淤泥，拆除原有穿孔管布?xì)獠妓b置后，在濾池底部新增配水配氣渠，采用多功能濾管代替穿孔管。另外，新增2根反沖洗進水管及其氣動閥門。改造后砂濾池設計規模為3000m3/d，濾速為5.3m/h，濾料采用石英砂，粒徑為2-4mm，濾料層高為2.0m，停留時間為22.5min，反硝化負荷為0.8（kgNO3-N）/（m3˙d）。
此外，新增6座MDF模塊化標準件于一體化標準件廠房，設計處理規模為7000m3/d，單座尺寸為5×3×3m，單格過濾面積為15m2，濾速為5.1m/h，濾料采用石英砂，粒徑為2-4mm，濾料層高1.6m，停留時間為29.0min，反硝化負荷為0.76（kgNO3-N）/（m3˙d）。
多功能濾池反沖洗水泵和風機與BAF池公用一套系統。
⑤其他部分改造
a、本工程屬于提標擴容項目，原進出水計量槽需要重新設計建造，由原來5000m3/d提高為10000m3/d。
b、清理原混凝沉淀池與貯泥池池底淤泥，對中心刮泥機進行檢修，更換潛水污泥泵。
c、更換污泥脫水機，檢修污泥傳送設備、加藥設備，更換清洗水泵、污泥泵，新增PAC、PAM計量泵。
d、更換消毒加藥裝置，清掃加藥間。
e、在模塊化標準件廠房?jī)?nèi)新增碳源投加裝置，用于MDF池碳源投加。
f、更換廠區內已損壞的閥門、控制柜、液位計、流量計，檢修滿足工藝要求的水泵，格柵機等設備。
4設計總結
①本工程采用ABM短時泥膜法組合工藝進行污水處理廠提標擴容改造，其設計規模由5000m3/d能夠提升至10000m3/d，出水水質主要指標從《城鎮污水廠污染物排放標準》一級B提高至地表Ⅴ，即COD≤40mg/L，氨氮≤2.0mg/L，總磷≤0.4mg/L，總氮≤15mg/L。
②考慮到用地限制，深圳清泉在該污水處理廠原構筑物基礎上進行工藝改造，通過校核水力負荷與容積負荷，確定改造后工藝的水力停留時間及其相關設計參數。
③AAO工藝好氧池采用旋流曝氣器進行布?xì)猓扛窈醚醭毓苍O(shè)置5組曝氣模塊，通過控制好氧池末端曝氣量，一則可以合理分配氣量，二則能夠調整硝化液溶解氧濃度，具體數據尚需要實際調試進行驗證。
④原BAF池與砂濾池的改造，主要是針對底部配水配氣系統，新增配水配氣室，采用多功能濾管代替穿孔管布水布?xì)猓蚨喙δ転V管是一種中阻力配水大阻力配氣的裝置，布水布?xì)飧泳鶆颍瑫r(shí)還兼具曝氣功能，節省投資造價。
⑤深圳清泉的BAF與MDF模塊化標準件，能夠?qū)崿F(xiàn)現場高效組合，大大縮短施工周期，避免超前預留浪費。
