編者按：2018年6月21日，《中國給水排水》微信公眾號（cnww1985）發布了征集水處理專利的消息，短短幾天，收到大量回復和投稿。對于這些投稿，我們經過編輯整理后，將在微信公眾號上陸續展播，期待業內人士關注并發表評論。我們希望有更多有價值的創新成果在這個平臺展示，共同為推動行業發展進步匯聚一份力量！

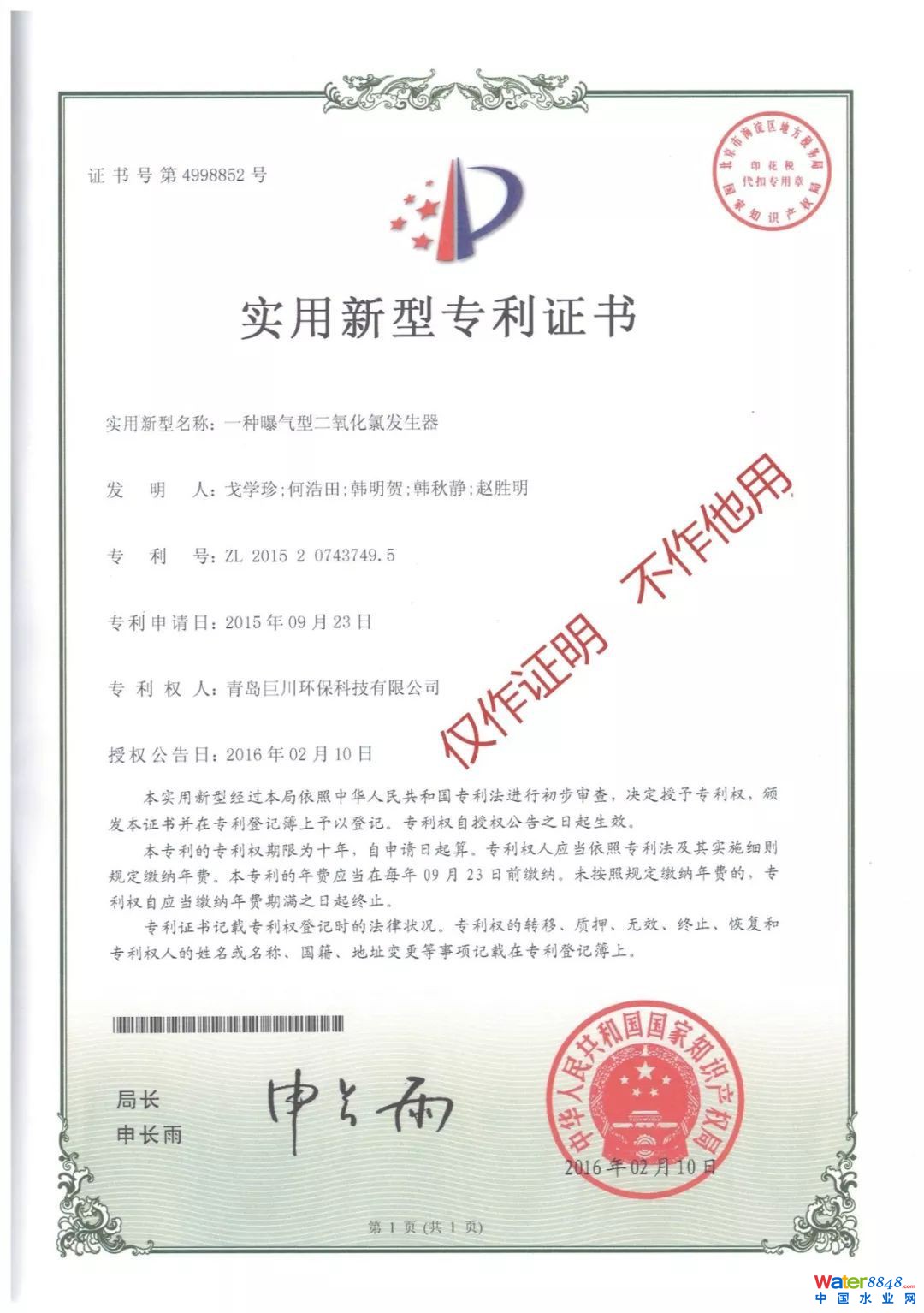

專利名稱：一種曝氣型二氧化氯發生器

發明人：戈學珍、何浩田、韓明賀、韓秋靜、趙勝明

專利申請?zhí)枺?/span>ZL201520743749.5

授權時間：2015年09月23日

二氧化氯是新一代的廣譜殺菌劑和高效氧化劑，已廣泛應用于各種水處理，在歐美等發達國家二氧化氯逐漸成為飲用水氯消毒的替代品。與其他消毒劑相比，二氧化氯具有廣譜、高效、不受pH值和水中氨濃度的影響，尤其是不與水中的有機物產生消毒副產物,使消毒后水中的三氯甲烷含量大大降低，成為水處理中的安全、高效的消毒產品。目前的二氧化氯發生器存在以下弊端：1）傳統的原料液進入發生器后，混合不及時，或者是由于反應需要達到一定的溫度才能進行；2）在管路或是設備容器壓力不穩的情況下，計量泵出藥流量難以穩定，以產生波動對發生器產生不利影響；3）傳統的二氧化氯發生器結構比較分散，不方便安裝；4）傳統的二氧化氯發生器在沒有藥液時沒有判斷功能。

發明內容

一種曝氣二氧化氯發生器，包括用于給反應提供水的供水系統和用于合成二氧化氯的反應系統，供水系統與反應系統的反應器本體包括若干個依次連通的反應室，一端的反應室與原料供給裝置連通，另一端的反應室與廢液出口連通，每個反應室均勻產物出口連通，曝氣管道通過曝氣盤組件與每個反應室連通。

具體實施方式

1、采用多級推流反應和多段曝氣工藝，使反應更徹底，反應后的殘液可達標排放

2、曝氣管在水浴箱采用環繞設計，使曝氣管道與熱水接觸面積增大，采用不同管徑的曝氣管是空氣流速降低，從而加熱管道中的空氣，加熱后空氣從反應釜底部進入反應釜進行曝氣，一方面是藥品混合更加均勻，另一方面曝氣管道通過水浴箱加熱，熱氣使原料反應更加充分

3、安裝方便，只需將二氧化氯發生器安放在加藥間后，將計量泵、加藥管路、進、出水管等連接好，并將控制柜電源和檢測儀表信號送到控制柜就可以啟動。

4、通過控制系統實現了操作的自動化控制，節約了勞動力，減少了藥品流失，提高處理效果，該設備運行穩定可靠，排除了人為原因?qū)λ巹┯昧康挠绊�，處理效果好�?/span>

成果轉化及應用

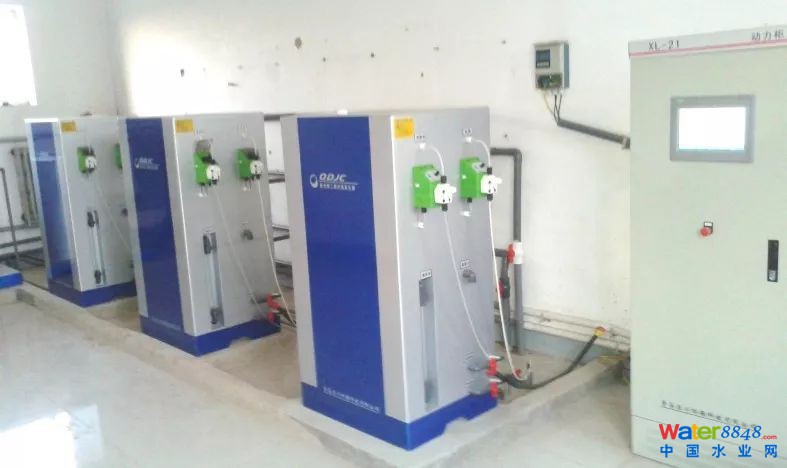

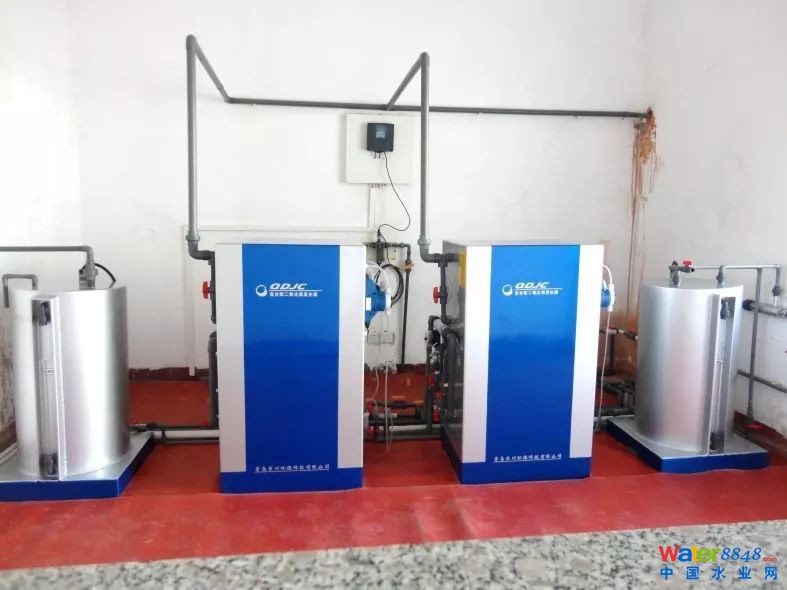

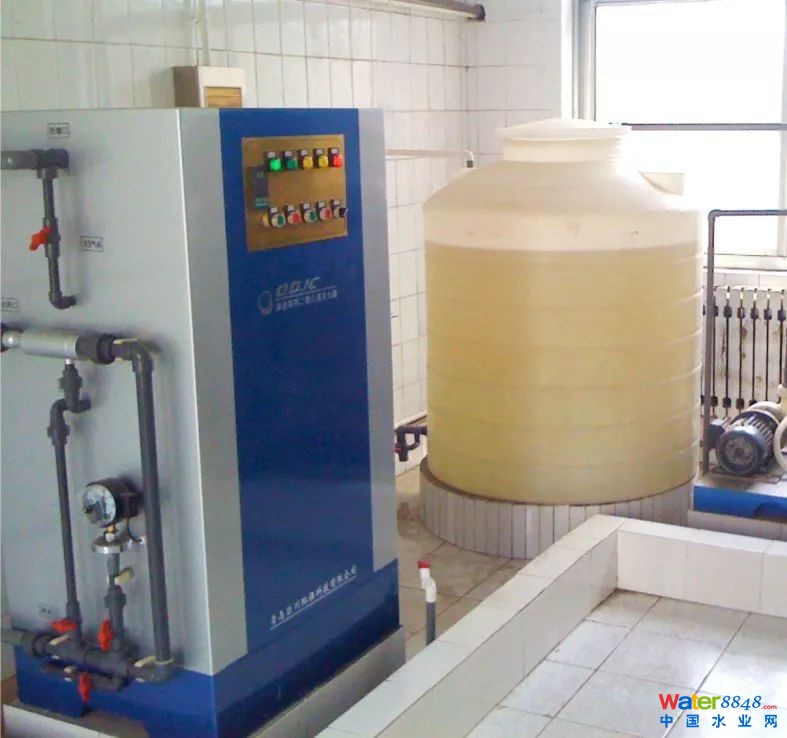

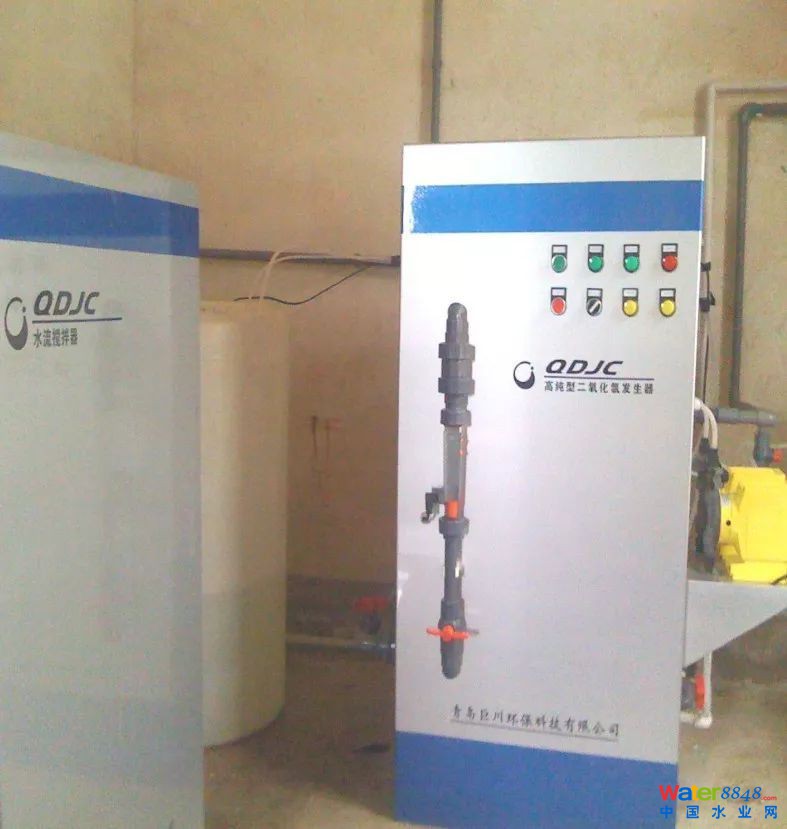

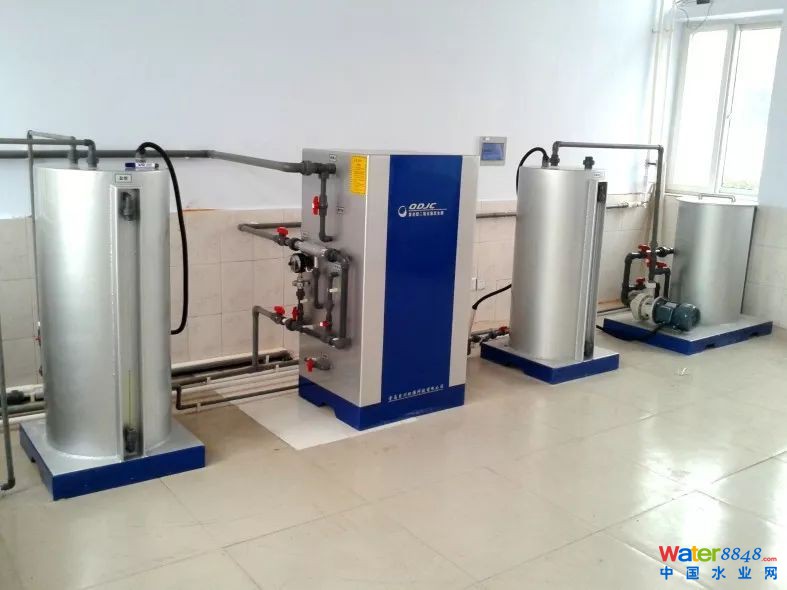

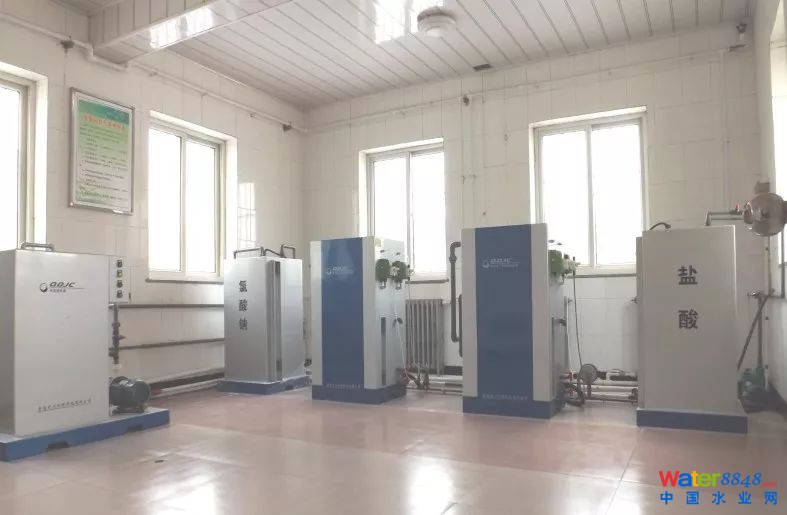

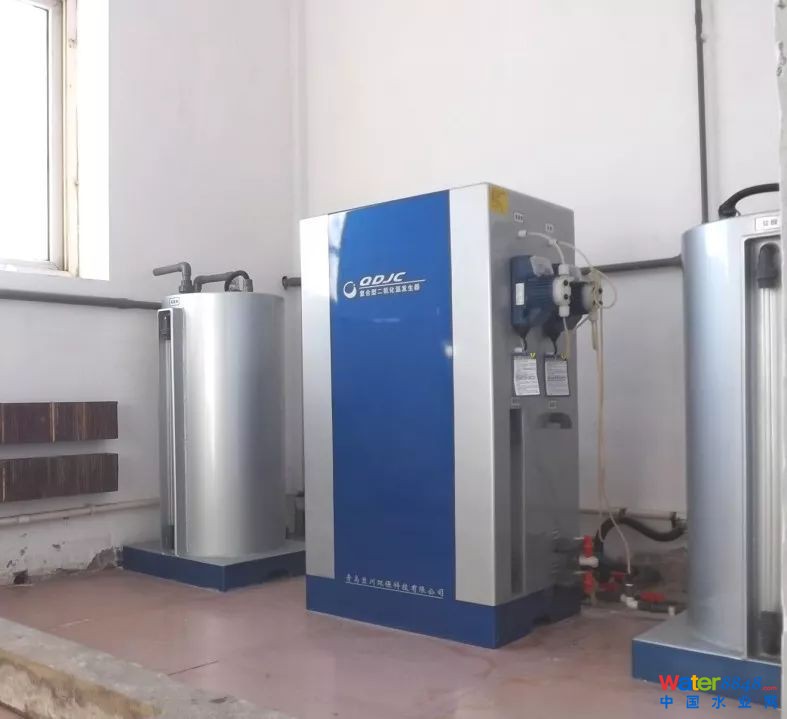

在山東省多個水廠使用，河北省10多個水廠在使用，在河南和遼寧等其他省市都有應用，規模（1~10）×104m3/d不等。

滄州市孟村回族自治縣自來水

豐南區自來水公司

豐潤區自來水公司

海陽市人民醫院

吉利河泵站

萊陽市第一自來水廠

盧龍縣供水管理處

遷安自來水公司

部分業績表
