01

研究背景

以超濾為核心的第三代凈水技術發展迅猛，國內越來越多的大型水廠（5萬～30萬m3/d）采用超濾工藝，并且超濾工藝亦應用于農村飲用水工程（50～500 m3/d）。伴隨著膜工業的高速發展，超濾膜的造價持續下降，使得低通量超濾工藝成為可能。基于以上特點，科研工作者開始關注以重力勢能為驅動力的低壓超濾技術。

相較于常規超濾飲用水處理工藝普遍的通量值30～200 L/（ m2·h），重力驅動式超濾工藝穩定通量較低。但是由于重力驅動式超濾工藝無需周期性反洗等操作，其模塊化設計更為簡易，運行更為簡便，特別有利于針對農村飲用水工程等分散式供水工程的推廣。

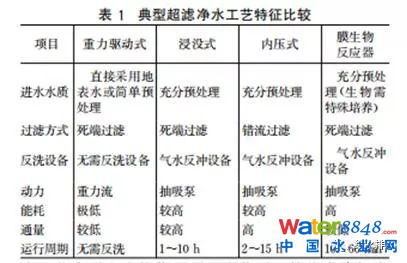

表1比較了重力驅動式超濾工藝和傳統超濾方法中的浸沒式、內壓式超濾膜組件和低通量的膜生物反應器不同特點。為探究重力驅動式超濾工藝針對我國北方地區水源狀況的處理效能和推廣價值，本文針對引黃水庫水進行低壓重力驅動式超濾工藝的處理研究。

02

試驗材料與方法

2.1原水水質

本中試在東營市南郊水廠，試驗季節為夏季，水廠采用東營市南郊水庫水作為原水，是典型的黃河下游水庫水。試驗期間原水水質特征如下：水溫20.3～26.2 ℃，濁度13～22 NTU，CODMn 2.8～3.4 mg/L, UV254 0.051～0.068 cm-1，pH 7.3～7.9。

2.2試驗流程與方法

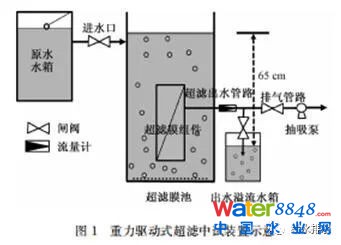

重力驅動式超濾膜組件中試裝置示意如圖1所示。試驗中采用超濾膜為聚氯乙烯（PVC）中空纖維膜，截留相對分子質量為100 kDa，有效膜面積為10 m2，膜池面積為0.66 m3。

03

結果分析與討論

3.1重力驅動式超濾工藝溶解氧的變化

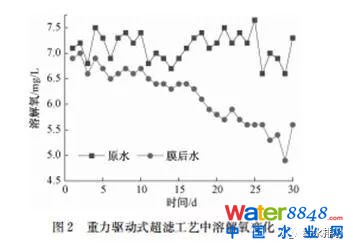

重力驅動式超濾工藝試驗共運行30 d，試驗期間并沒有采取水力反洗、化學清洗、膜池排泥等緩解膜污染的措施。圖2所示為原水和膜后水中溶解氧的含量。由此可知原水溶解氧在6.6~7.7 mg/L。

而膜后水溶解氧含量持續下降，最終下降至比原水溶解氧含量降低30個百分點。

3.2重力驅動式超濾工藝凈水效能

《生活飲用水衛生標準》（GB 5749-2006）規定飲用水濁度一般不超過1 NTU。重力驅動式超濾膜濾后出水濁度均控制在0.1 NTU以內，這說明即使長時間不進行反洗等清洗措施，該工藝依舊可以有效控制出水濁度。微生物指標亦是評價超濾膜凈水效能的重要指標，《生活飲用水衛生標準》規定飲用水中菌落總數不得超過100 CFU/mL,重力驅動式超濾膜濾后水菌落總數可控制在3 CFU/mL。

圖3所示為該工藝對UV254和CODMn的去除情況，試驗過程中每隔2 d監測1次。低壓重力驅動式超濾工藝對UV254和CODMn的總體去除率分別在16.3%～30%和6.9%～27%。

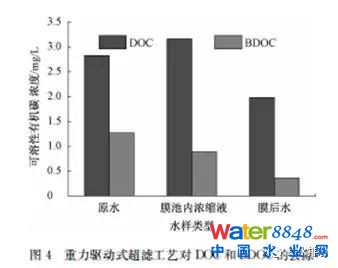

多數學者認為根據機械篩分的原理，超濾工藝由于超濾膜孔徑遠遠大于溶解性有機物分子量，所以超濾工藝對于溶解性有機物的去除效果較差。圖4為在試驗末期監測的原水、膜池內濃縮液和膜后出水的DOC和BDOC的濃度。膜池濃縮液DOC濃度上升是由于工藝不涉及反洗等措施，原水中被超濾工藝截留下來的有機物在膜池中累積導致DOC含量增加；膜池內濃縮液BDOC濃度降低這是由于膜池內部以及超濾膜表面聚集大量微生物對有機物進行代謝降解，因而導致濃縮液中BDOC濃度反而降低。超濾膜膜后水DOC和BDOC濃度均明顯降低，這是由超濾本身截留作用和膜表面及膜池內微生物作用共同影響的結果。

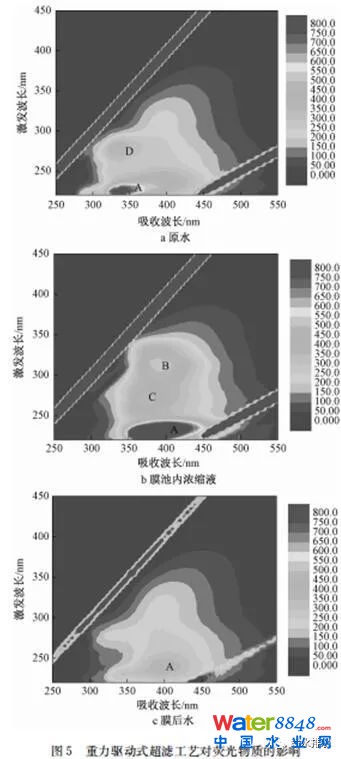

采用三維熒光光譜方法可以高效監測水中不同類型的熒光有機物的遷移轉化規律。如圖5所示，通過定性分析，可以發現，膜池中蛋白類有機物質含量有所增長，這是由蛋白類物質相對分子質量較高，被超濾截留后在膜池內累積造成的。另一方面，超濾膜膜后水的蛋白類和腐殖質類物質的濃度均大幅下降，只是在腐殖酸區域出現微弱的峰。這說明重力驅動式超濾工藝對于去除原水中有機物有較好的效果，可以有效保障出水水質。

3.3重力驅動式超濾工藝通量和膜阻力變化特征

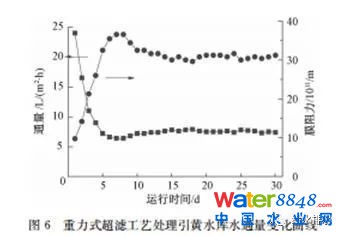

低壓重力驅動式超濾工藝在運行過程中不涉及物理清洗或化學清洗等控制膜污染措施。圖6所示即為低壓重力驅動式超濾過程中，超濾膜通量和膜阻力的變化趨勢。超濾膜直接處理原水通量下降基本上可以分為2個階段：第一為快速下降階段，在裝置運行的前5 d，膜污染迅速形成，濾餅層形成并變厚；第二階段為緩慢下降并穩定階段，在運行的5 d后，濾餅層由于附著力有限，不再變厚變實。無藥劑綠色超濾膜工藝摒棄了傳統的超濾運行周期的概念，在恒跨膜壓差的情況下，初始運行5 d內，膜通量由20～25 L/(m2·h)迅速下降到10 L/(m2·h)以內，運行5 d后，膜通量保持較為穩定的狀態，而后通量保持在7～8 L/(m2·h)。

上述結果說明，超濾運行一段時間后，其膜污染不再繼續加重，反而顯現保持平衡的趨勢，使得通量保持穩定。同樣的，低壓重力驅動式超濾過程中，其膜阻力的變化亦可以分為快速下降和緩慢下降并穩定這兩個階段。

第一階段快速下降階段膜阻力快速增加主要是由于膜孔堵塞和膜孔窄化導致的超濾膜過水能力快速下降，因而引起的膜阻力快速上升；另一方面，由大顆粒的有機物和無機顆粒形成的濾餅層也在持續的增加。第二階段緩慢下降并穩定階段中，膜孔堵塞和膜孔窄化引起的超濾膜不可逆污染幾乎不再增加，原水中的污染物很難直接接觸超濾膜表面，而超濾膜表面的濾餅層污染隨之增加。可以發現過程中膜阻力最大值出現在運行的第8 d，而后隨著工藝的持續穩定運行，膜阻力值反而有所減小，這說明濾餅層中附著的微生物通過代謝作用起到降解濾餅層上有機物質的作用，并且可以起到疏松濾餅層的作用，用以抵消濾餅層增長帶來的更為嚴重的通量下降。這說明在重力驅動式超濾工藝運行的中后期，前述生物作用緩的解膜污染機制可以抵消工藝持續運行增加的濾餅層污染，并最終達到平衡效應。

3.4微絮凝預處理對重力驅動式超濾工藝凈水效能的影響

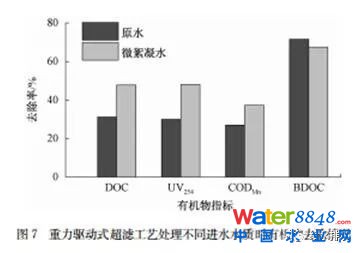

低壓重力驅動式超濾工藝運行30 d后，改變進水水質，即向原水中投加2 mg/L的聚氯化鋁（PAC），經過快速混合通入超濾膜池中。重力驅動式超濾工藝處理經過微絮凝的原水依然可以保證穩定通量，工藝運行3 d后，監測重力驅動式超濾工藝處理微絮凝水的凈水效能。微絮凝原水條件下，工藝對濁度和微生物指標的控制效果較好，出水濁度控制在0.1 NTU以內，菌落總數指標均控制在2 CFU/mL以內。此外，如圖7所示，比較了2種進水水質條件下，超濾工藝對有機物的去除情況�？梢钥闯觯�經過微絮凝水處理后，超濾工藝對DOC、UV254和CODMn的去除效果均有所提升，去除率分別提升了16.6%、18.2%和10.6%。這說明原水經過微絮凝處理協同重力驅動式超濾工藝對于改善出水水質有很好的促進作用。

04

結論

低壓重力驅動式超濾工藝作為一種新的超濾工藝運行方式，利用表面濾餅層中生物作用可以用以簡化超濾運行設備，降低物理和化學清洗產生的費用。另一方面，重力驅動式超濾工藝長期穩定的運行說明針對引黃水庫水這一北方特殊水質，低壓重力驅動式超濾工藝具有很好的處理效果。

在水中污染物質的去除方面，重力驅動式超濾工藝可以有效控制膜后水中濁度和微生物指標，對UV254和CODMn的總體去除率分別在16.3%～30%和6.9%～27%。另一方面，重力驅動式超濾工藝對于有機物質具有一定的去除效果，尤其是對BDOC的去除效果較好，這是由于膜池和濾餅層上的微生物消耗原水中BDOC造成的。此外，采用微絮凝+重力驅動式超濾工藝，可有效提升出水水質。

中試得出超濾通量下降可以分為兩個階段，即通量快速下降階段和通量緩慢下降并保持穩定階段最終通量穩定在7～8 L/(m2·h)。類似的，超濾膜污染阻力的增長也可以分為快速增長和緩慢增長并保持穩定兩個階段。通過監測水中溶解氧含量可以得出膜池中和膜表面上微生物含量較高并因此消耗了大量的溶解氧。濾餅層上的微生物代謝作用是形成工藝運行中后期通量保持穩定的重要原因。此外，采用微絮凝+重力驅動式超濾工藝，可以有效提升出水水質，對DOC、UV254和CODMn的去除去除率分別提升了16.6%、18.2%和10.6%。

微信對原文有刪減，原文標題：低壓重力驅動式超濾工藝處理引黃水庫水中試研究；作者：柳斌、瞿芳術、施周、唐小斌、紀洪杰、梁恒、李圭白；作者單位：湖南大學土木工程學院、哈爾濱工業大學環境學院、東營自來水公司；刊登在《給水排水》2018年第6期。
