導讀：經過一個月的申報、收集、審核，E20匯總遍布全國的20個智慧水務案例，供業內參考交流。上輯包含以給水廠和給水管網為主的相關案例，下輯包含以排水管網、污水廠、供排一體化為主的相關案例。上輯已于9月18日發布，本文為下輯。

(注：下文按案例申報單位首字母排序)

I．?dāng)?shù)礦®服務云平臺（東莞寮步竹園污水處理廠）

案例申報單位：北京金控?cái)?shù)據技術股份有限公司

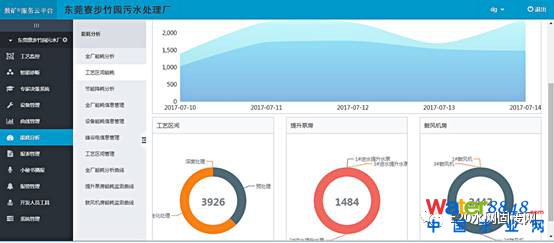

效果圖片

案例簡介

數礦®服務云平臺（東莞寮步竹園污水處理廠）由北京金控?cái)?shù)據技術股份有限公司建設，為東莞市寮步竹園常青水務有限公司服務，案例廠區為東莞寮步竹園污水處理廠。廠區位于寮步鎮西北端的竹園管理區內，總設計規模25萬噸/日，首期建設規模10萬噸/日，處理工藝采用微曝氧化溝，占地面積約為125001.81平方米。廠區配套截污干管服務整個寮步鎮，服務面積77.5km2，服務人口為42.70萬（2020年預測人口）。

案例亮點

數礦®服務云平臺以合作的方式管理水務企業數據，以數據采集、存儲、處理為基礎，逐步構建水務環保行業的大數據平臺。數礦®服務云平臺（東莞寮步竹園污水處理廠），以互聯網與廠區運營相結合，為廠區管理提供標準化模塊功能，以及具有獨創性的工程服務、節能服務、運營服務、數據服務等增值模塊功能，眾多客戶對數礦®服務云平臺，均給予較高的評價。數礦®服務云平臺提供的KingTrol污水處理信息化服務在2015年獲得北京市新技術新產品（服務）證書；“污水處理廠信息化管理系統”獲得2013年中國環保行業信息化優秀應用軟件；“污水處理廠智能控制與信息化管理系統”獲得2010信息北京十大應用成果入圍成果獎等。

效果評估

數礦®服務云平臺（東莞寮步竹園污水處理廠）可以解決傳統污水廠運行監控?zé)o法遠程查看問題，實現遠程監控、設備全周期管理、能耗分析、節能建議、專家決策支持等功能；預期通過數礦®服務云平臺實現廠區節能5%~15%，實現廠區出水穩定、達標；提供線上專家支持功能，為廠區運行異常提供原因分析、決策建議；提供短信報警功能，保持異常信息及時發送、準確送達；并將實現智能巡檢功能，為廠區運營管理提供全面的信息化管理服務。

效益評價

數礦®服務云平臺采用入口+長尾的商業模式，進行水務信息化管理系統的推廣，低成本、快速復制，可以更快的占領市場；配合商業模式的創新，具有較好的變現能力。

數礦®服務云平臺（東莞寮步竹園污水處理廠）建立體系化的智慧水務服務系統，有利于提供廠區運營的產能效益，引領企業的信息化發展，推動企業向“互聯網+”轉型發展，專家決策支持系統更有利用提升廠區運營人員對廠區運營的把控、調節能力，培養行業優秀人才。

數據處理能力

數礦®服務云平臺建立標準化的數據體系，對廠區運營產生的龐大數據量，進行數據分類，對數據進行準確的編碼，實現快捷管理、統計、查詢數據；通過多種數據分析技術，提供多維數據分析方式，為用戶展示最為直觀的數據分析結論。

數礦®服務云平臺支持?jǐn)?shù)據在線傳輸并發吞吐量不低于5G，http請求連接數不少于10240，在線用戶數不低于5000人，在線并發用戶數不低于200人，平臺服務器可用性達99.95%，云盤數據可靠性不低于99.999%，支持不少于10G的緩存數據存儲，并支持不少于2臺的緩存數據備份。

II. 番禺水務公司智慧水務綜合平臺

案例申報單位：廣州市康明科技有限公司

案例推薦單位：廣州市番禺水務股份有限公司

效果圖片

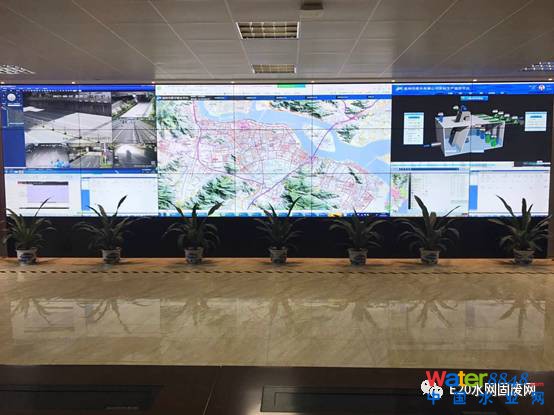

供水運行保障中心

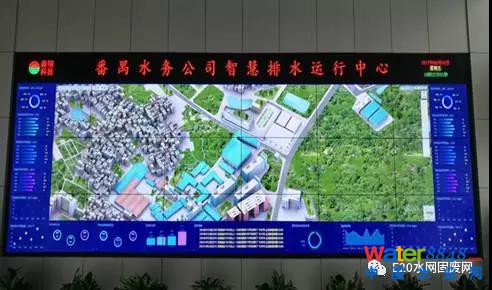

排水運行保障中心

案例簡介

番禺水務公司是供排水一體化企業，其中，供水板塊屬下共有5間制水廠，設計生產規模為128萬噸/日，本部及各子公司營業網點10個。排水板塊屬下共有6大污水處理系統，上游排水管網約1500多公里，上游排水泵站13座，日均污水處理量約為37萬噸，截污閘10座。

自2016年來，該公司就開始了“三個中心、一個總部”的智慧水務建設計劃包括：供水運行保障中心、排水運行保障中心、客戶服務中心，以及集團公司的指揮總部。其中供水板塊的運行保障中心，在2017年初完成了第一階段的建設。其目標是實現SCADA、GIS、營收、熱線、巡檢等基礎業務支撐系統的整合，繼而通過數據挖掘?qū)崿F(xiàn)對供水運行與服務的全局掌控。排水板塊的運行保障中心，在2017年8初完成了第一階段的建設。其目標是實現SCADA、GIS、巡檢等基礎業務支撐系統的整合，繼而通過數據挖掘?qū)崿F(xiàn)對排水運行與服務的全局掌控。

案例亮點

1、實現生產自控、SCADA、GIS、營收系統、熱線工單系統等多個獨立子系統的數據整合和深層次信息互動，提供全局關鍵信息的提煉和掌控；

2、以“數據與時空融合的大數據可視化挖掘”為核心理念，通過地圖→場景→環節的三層位置數據可視化呈現運行狀況，并在“數據時光機”中查看數據的歷史變遷——透過可視化的數據，為決策提供支持；


3、該案例是建立于各獨立子系統上面的綜合應用，一般不需對原有子系統做太大變更，并借助我們豐富的大數據整合經驗，能快速打通各類信息孤島。

效果評估

1、該案例重點解決業主單位在完成對各供排水企業整合后，急需快速掌控全區生產、管網和服務狀況的需求，并為區域聯網優化研究、經營效益優化和應急問題處置等提供綜合的信息支持。

2、該案例助力業主單位在供水管網漏損控制方面保持7%的良好狀況。

3、該案例助力業主單位統籌全區各污水廠、上游管網、泵站、截污閘的運行狀況，嚴格完成上級部門下達的污水處理量、達標排放和廠網建設等指標任務，同時為突發事件應急搶修提供支持。

效益評價

1、該項目助力業主單位在區內的“城市綜合管理運行考核”中保持前十以內的佳績（該考核的對象范圍是全區的公共事業和行政管理單位）；

2、該項目已在廣東省內外數十家水務同行的交流學習中廣受好評，并按照項目業主方供排水一體化的計劃，在不斷完善中。

數據處理能力

本案例整合了生產自控、SCADA、GIS、營收系統、熱線工單、巡檢系統等多個獨立子系統的數據，涉及MS SQL server、Oracle等主流數據庫的跨庫數據聯動，并利用中間庫優化數據提煉和多層次統計，其數據處理能力能滿足業務需求，運行流暢。

補充說明

1、統籌全局生產指標和應急能力，并在水廠仿真沙盤上掌控全流程生產狀況、實現安防與應急聯動；

2、在管網地圖上關注壓力、流量、水質等運行態勢，在管網發生異常報警時，以問題為導向匯聚相關信息提供應急決策支持（而不是打開N個系統人工處理）；

3、將用戶的用水信息、投訴信息等，在管網地圖上與位置融合呈現，并從時間上觀察變遷，從而為管網改造、改善服務提供支持。

III． 溫州“智慧排水”管理平臺（一期）

案例申報單位：上海昊滄系統控制技術有限責任公司

案例推薦單位：溫州市排水有限公司

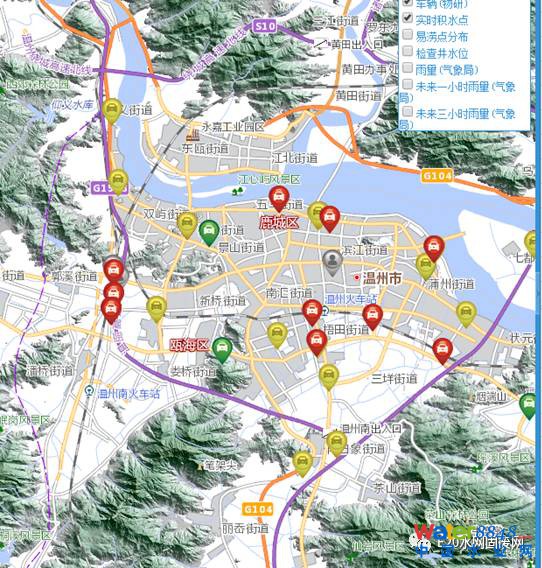

效果圖片

案例簡介

隨著城市規模不斷發展、城市污水處理能力及排水設施規模的不斷擴大、季節性城市抗臺防澇形勢的日益嚴峻，溫州排水公司充分意識到智能化、信息化建設對于企業運營管理帶來的巨大作用和價值，并在原有“數字排水”的基礎上，結合自身現狀，提出了從“數字排水”向“智慧排水”的過渡和轉變的設計思想，基本實現了集物聯網、大數據、云計算及互聯網移動應用為核心架構的智慧化綜合管理平臺，在日常業務管理、信息集成共享、排水和智能防汛調度及輔助決策方面起到了重要作用，為實現企業管理目標奠定了堅實的基礎。

2011年起，溫州市排水有限公司逐步開展排水信息化管理平臺建設，經過近年來的不斷完善，建成由排水GIS系統、生產監控系統、防汛指揮系統、移動終端系統和案卷處置系統等五大部分組成的“智慧排水”管理平臺。目前，平臺上管理有3199千米排水管網、193處檢查井水位監測點、10處下穿道路積水監測點和65座泵站視頻監控，并實現了16座泵站達到無人（或少人）值守的目標，還通過網絡專線調用市公安局3000余處全球眼監控點，調取溫州市氣象局23個監測站每5分鐘實時雨量和39個重要點位未來1小時、3小時雨量預報數據，為排水設施的科學管理及防汛搶險提供數據支持和決策依據。

案例亮點

1、涵蓋了業務管理子系統的所有內容，包括：污水廠及泵站的設施/設備的臺賬管理、維修養護管理、巡查管理、工程及安全臺賬管理、防汛監測和管理、案卷管理（社會應急聯動等）、報表管理、模型模擬及管網決策等十多個業務子系統，真正實現了一個集成平臺上的綜合無縫管理；

2、無縫整合和遷移以有老的“數字排水”系統，實現了從“數字排水”到“智慧排水”的平穩過渡；

3、真正的將智慧水務的SOA架構成功應用于該項目，使構建在各種不同的系統中的服務可以以一種統一和通用的方式進行交互，同時，采用國際化的標準數據傳輸方式Web Service來實現監管數據的高效傳輸；

4、在水務行業國家核心期刊《中國給水排水》論文發表，2017年6月17日出版，第33卷，第12期。

效果評估

溫州“智慧排水”管理平臺在排水設施規劃、建設、運行、調度、維養、評估及防汛搶險中發揮重要作用。排水GIS系統能直觀地展現管線脈絡，快速定位、查詢排水管線資料，實現管徑、埋深和標高等管道屬性的“可視化”查閱；生產監控系統對排水管網水位、泵站運行情況等進行實時監測，不僅節省了人力，也大大提高了工作效率，也為排水管網、泵站和污水處理廠聯合調度提供數據支持；防汛指揮系統集雨情水情、積水情況、人員設備和應急指揮于一體，可實時掌握雨情信息、排水設施運行和道路積水情況，從而及時調度排水設施運行、調度人員和搶險設備快速趕往現場處置問題；在野外，可使用移動終端進行排水管網GPS定位和屬性查詢，也可以在移動終端實時查看監測數據和報警信息，從而隨時隨地掌握排水設施運行狀態；案卷處置系統實現了井蓋破損、缺失、管道堵塞和路面積水等排水等案卷的在線處理，在快速解決民生問題的同時，也為日常和臺風、暴雨天氣下排水設施的安全、暢通運行提供保障。

效益評價

溫州“智慧排水”管理平臺的使用，大大提高了溫州市排水公司在排水監管和防汛調度指揮兩大職能的管理效率和應急響應速度，特別在臺風多發的汛期為溫州市人民財產安全提供了強有力的保障，得到了社會各界專家、媒體以及同行業的一致肯定，在行業內處于領先。先后迎來國家防總、住建部、浙江省防總、浙江省住建廳等各級領導，及杭州、寧波、紹興、金華、邯鄲、海南等各地同行業人員的參觀交流。2016年4月中央電視臺財經頻道《經濟半小時》欄目就“智慧排水”管理平臺在科技防汛、隱患治理、應急管理等方面發揮的作用進行了采訪報道。


數據處理能力

1、為保證系統性能，昊滄智慧排水軟件平臺具有較強的海量實時歷史數據管理功能，軟件支持?jǐn)?shù)據壓縮，壓縮比均大于80%，并通過第三方檢測機構認證。

2、為保證系統性能，軟件有較高的曲線繪制速度。對于采集50萬個以上的記錄，數據曲線加載的平均時間不超過30秒，并通過第三方檢測機構認證。

3、手機APP端曲線平均加載速率不低于4700條/秒”，并通過第三方檢測機構認證。

4、系統實時數據采集采用了具備工業實時數據顯示方法及裝置技術的專利技術，內容涉及到海量工業數據可視化過程中兼顧數據質量和可視化效率問題。發明的縮維投射技術，能夠根據數據的不同粒度，按照特定的規則計算得出對應數據特征值，獲取待顯示區域的對應數據，在保證數據質量的同時，提高了數據可視化速度。本專利技術可用于工業實時數據的可視化，對兼顧工業實時數據，尤其是海量實時數據的可視化效率與數據質量具有良好的應用價值。

IV. 寧波城市排水系統一體化調度管理平臺

案例申報單位：上海寰景科技有限公司

案例推薦單位：寧波市城市排水有限公司

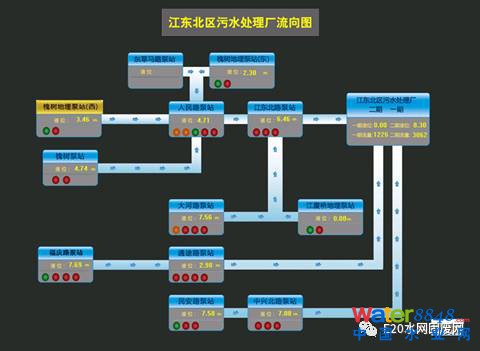

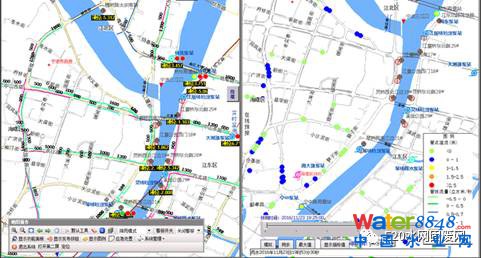

效果圖片

案例簡介

項目集成了在線監測、視頻監控、地理信息、計算仿真模擬等多種技術和多個系統，集信息融合、事件驅動、系統聯動、模型支撐為一體。該項目已在寧波市城市排水有限公司穩定運行3年，提高了對現有設施的運行管理水平，有效預防和控制了內澇積水和污水冒溢事件（下穿立交內澇從22處減少到2處、道路污水冒溢從12處減少到1處），改善了服務質量。

案例亮點

項目提出了城市排水系統一體化管理的理念，實現了對排水系統相關要素的綜合監測預警、廠站網一體化調度和多部門的協同應急指揮；實現了城市排水系統一體化運行調度的智能化管理，結束了原先排水系統廠站網獨立管控而無法協同運行的管理狀態。

項目在內澇在線模擬預測、實時調度管理技術等方面具有創新性和先進性，在線模擬計算速度達到了國際先進水平（4000個管網節點、50個預報點，模擬計算速度不超過2分鐘），實時調度管理平臺集成了監測預警、視頻監控、地圖可視化、趨勢分析、預測預報、風險評估等多種技術和多個系統。

該項目已于2016年12月通過了國家住房與城鄉建設部科技促進中心組織的科技成果評審，成果水平達到國內領先，并已申報技術專利。

效果評估

通過寧波城市排水系統一體化運行調度智能管理平臺的建立和實施，改變了寧波市城市排水系統廠站網獨自運行的局面，也改變了排水系統運行相關信息的非數字化、零散、孤立狀態，實現了對排水系統運行狀況進行全面的監控預警、評估分析和預測預報，幫助寧波排水公司實現了排水生產運行由原來傳統的粗獷式、低效率的經驗運行調度管理模式向精細化、高效率、智能化管理模式的轉變，實現排水系統運行管理由單一部門獨立運行走向多部門協作運行，提高了對排水系統整體調度能力、風險預防能力和應急處置能力，為保證寧波排水系統的安全高效運行提供管理和技術支撐，為寧波排水公司現代化管理模式的建立奠定基礎。

效益評價

經濟效益：系統實施后，兩年為企業增加增加污水營收1494.4萬元；同時了減少和泵站和污水廠的操作管理人員，節省人工成本3600萬元。

社會效益：

1、幫助排水管理部門及時準確地預測內澇點分布及動態變化情況，通過精細化內澇預測與管控，最大限度地減少內澇損失和人員傷亡。

2、通過廠站網一體化調度，充分發揮了現有污水廠處理能力，最大程度減少污水排放量，為生態城市建設發揮了的作用。

3、對數據準確性、采集及時性、可集成性、價值挖掘提出更高要求，反過來也進一步推動了智能化技術在排水行業的深化應用。

4、推進了城市排水系統管理由經驗向知識的智慧化管理轉型，實現由單一部門獨立運行走向多部門協作運行，從而支撐排水行業現代化管理模式的建立。

數據處理能力

1、在線模擬計算能力，4000個管網節點、50個預報點，模擬計算速度不超過2分鐘；

2、數據采集轉換算法，每5分鐘采集轉換50000余個標簽數據，處理計算速度不超過40秒；

3、數據統計壓縮算法，每天統計壓縮14,400,000余條數據，處理計算速度不超過3分鐘；

4、系統每年處理40G，共計7億余條數據。

補充說明

寧波城市發展迅速，排水系統復雜，防臺防澇、污水輸送和污水處理任務繁重。寧波市城市排水公司擔負著主城區城市主干道路雨水、污水與雨污合流等排水系統廠站網的運行，同時肩負著防臺防汛工作，因此在排水系統一體化調度管理方面具有典型性和普遍性。該平臺在寧波這樣城市排水系統比較復雜的城市取得到了良好的實際應用效果，基本可以適用于各城市排水系統運行調度管理業務中，也可以提升成為城市排水系統運行綜合管控平臺。

V. 海寧泵站智能調度系統

案例申報單位：上海水頓智能科技有限公司

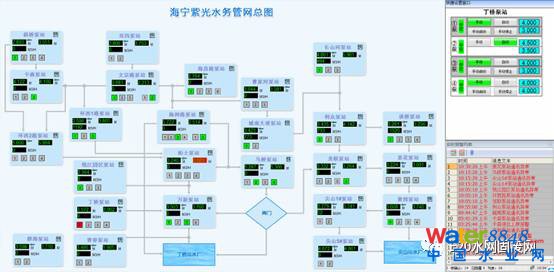

效果圖片

案例簡介

浙江嘉興海寧市面積700.5平方公里，現轄8個鎮、4個街道、3個省級經濟開發區，常住人口約100萬。污水收集處理量年平均8649.8萬噸，2015年海寧水務集團下轄的泵站總耗電999.0156萬度； 通過泵站智能調度系統，實現泵群的聯合調度，智能動態地開關泵，實現泵群高效運行，泵群年節能百分比達到7%。

案例亮點

泵站智能調度系統是基于排水系統基礎資料建立數學模型，利用傳感技術、通信技術、計算機等技術，獲取整個排水系統的運行狀況，通過數學模型運算得到排水泵站運行的最優結果，泵站依據最優結果智能運行，實現排水系統高效運行、達到節能和最大化發揮系統的排水效率。

系統核心優勢：

1、智能動態調節開、關泵液位。依據當前泵站入流量和整個泵群的運行狀態調節泵站的開關液位。

2、泵群聯動控制。充分考慮整個泵群的運行情況，按照泵站優先等級進行優化調度。

3、科學、規范、統一、精細化調度管理。減少人為經驗調度的隨意性和非科學性。

4、節能優化。安全的前提下，節能優化、極大發揮泵站、管網的蓄、排水能力。

效果評估

上表是采用泵站智能調度系統和采用原始中控室方案調度泵群能耗分析表，從上表中可以看出，采用泵站智能調度系統排單位立方水的能耗比原來節省了7.11%的能耗。

2015年海寧水務集團，其總耗電量為999.0156萬度：

節省的電量/年 = 999.0156*7.11% = 70.9959萬度；

折算節省的電費/年 = 70.9959*0.7 = 49萬元

折算節省的燃煤/年 = 70.9959*3.2 = 227.187噸

折算減少廢氣排放量/年 = 227.187*2.6359= 598.842噸

效益評價

城市水務能耗占城市總體能耗的5%，泵站能耗占城市水務能耗35% 。目前全國已擁有大、中、小型泵站近百萬座。使用泵站智能調度系統，至少可以有效節省約5%的電量，年平均可節省71.58億千瓦時的電量，節省電費57.264億元，減少燃煤約4304.42萬噸，減少碳排放約1,1250.338萬噸。

節約了大量的電能，產生了直接的經濟效益，降低了市政管理服務的成本，響應國家節能減排的號召，為建設生態中國，美麗家園貢獻了一份力量。

數據處理能力

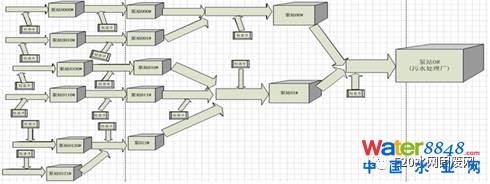

以下是整個泵站智能調度系統的管網數學模型及公式

VI．智慧供水管網信息化管理平臺在上海市閘北示范區的應用

案例申報單位：上海云瀚科技股份有限公司

案例推薦單位：上海城投水務（集團）有限公司供水分公司

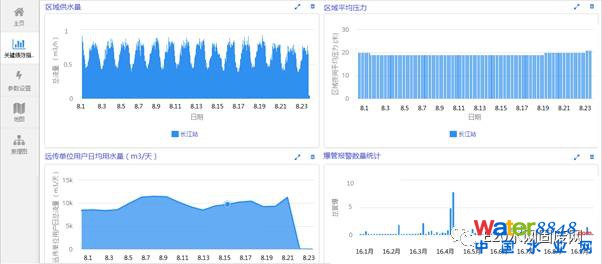

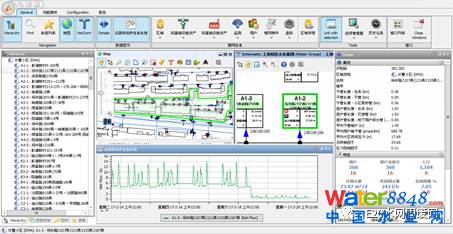

效果圖片

案例簡介

由上海城投水務（集團）有限公司和云賽智聯股份有限公司共同注資成立上海云瀚科技股份有限公司在成立之初便以城投水務供水分公司閘北供水管理所長江站所轄區域?yàn)槭痉秴^(qū)，建設智慧供水管網信息化管理平臺（一期），以形成供水管理者的輔助管理和決策平臺。平臺于2017年1月正式上線運行。

示范區服務面積約9.4平方公里，用戶數量126,310戶，管線長度303公里，邊界流量計12個，遠傳大用戶表88個，AMR智能水表約3600多塊；通過219個遠傳考核表實現167個DMA小區分區（其中單路進水小區134個，多路33個）。

案例亮點

平臺將供水服務范圍內的營業收費、GIS、SCADA調度、遠傳表、現場維修等業務應用系統數據進行統一接入、處理、分析和挖掘。

平臺具備以下特色功能：

1、實現供售水量同周期計算，確保產銷差計算結果符合實際情況。

2、通過主動漏損管理模塊，根據不同DMA規模，從單位管長和戶均可降低漏損等維度，對檢漏優先級進行排序，有針對性提高檢漏修漏效率。

3、通過水平衡分析模塊，采用大區整體算法和DMA累積算法，計算真實漏損和表觀漏損，指導提高非計量收入。

4、通過配對管理模塊，確定各級分區（管理所、站、路格、DMA）、考核表及用戶表之間的歸屬關系，保證產銷差統計準確。

5、通過數據可信度分析模塊，輔助診斷DMA產銷差成因，并對數據質量進行校核和評估，使分析結果真實可信。

效果評估

智慧供水管網信息化管理平臺項目實施之初，便成立了由城投水務技術中心、供水分公司及其下屬閘北管理所和云瀚科技組成的工作組，將平臺應用與實際工作相結合。工作組通過對示范區數據的分析，發現了在傳統供水管網管理中耗費大量人力物力仍難以解決的管網漏損、表計設備、DMA配對、DMA封閉和連通性等各類問題248處，使供水分公司能夠有針對性采取措施，予以解決。

效益評價

通過平臺實施并與供水分公司配套管理手段相結合，示范區產銷差已從2015年4月的46.74%降低至2017年4月的30.51%。通過示范區的成功試點，初步形成了對產銷差相關問題的數據診斷、現場核查、問題解決和動態跟蹤的工作模式，為后續進一步推廣應用積累了有益的經驗。


數據處理能力

平臺采用微服務的架構搭建業務功能模塊，各模塊之間的通訊采用Restful服務進行松耦合的通訊，且模塊之間通過服務發現機制同時利用適配器來屏蔽數據源系統的差異性。數據的存儲采用基于Hadoop大數據平臺上的實時數據庫HBase作為非關系型數據（時間序列數據），配以關系型數據庫存儲設備信息和其他關系型數據。具體性能如下：

1、能夠支撐10年*15000個（上海市市區所有流量計、考核表、戶表）的數據，而不損失性能（導入一天數據30s）；

2、加載6000多個水表1年（ 576*365*6000=12億）的實時數據到庫時間<4小時；

3、日常2小時增量的數據導入<1分鐘；

4、6000個表及相應DMA一天數據量的計算（MNF，日最大、最小流量，日總水量）<1分鐘；

5、頁面顯示一個季度水表的（288*30*3=2.8萬）實時數據在3秒左右。

補充說明

在示范區成功實施的基礎上，平臺后續將逐步推廣至市區供水服務范圍，成為供水分公司輔助管理決策平臺。

VII．南通市市政設施管理處數字化管理平臺項目

案例申報單位：泰華智慧產業集團股份有限公司

案例推薦單位：江蘇省南通市市政設施管理處

效果圖片

案例簡介

項目實現排水管道、泵站、道路、橋梁等市政設施相關信息數字化，充分應用物聯網、GIS、GPS、虛擬現實等先進技術手段，使信息化手段在城市市政設施管理領域應用更廣泛、全面，從而提高城市公眾服務水平。

項目建設內容包括綜合數據庫設計、數據整理與建庫，業務管理軟件構建（排水設施信息管理、市政設施信息展示、管網在線監測、污水設施管理、雨水設施管理、道橋設施管理、全民市政通APP平板和手機版、用戶權限管理等系統），軟件支撐平臺采購建設（ArcGis桌面版、GIS SERVER、GIS Engine、Engine GDB更新擴展模塊），模型分析子系統構建；以及系統集成、培訓、售后等服務。

案例亮點

系統集排水（雨水、污水）設施、防汛指揮調度、市政、管網在線監測、道橋設施管理于一體，同時，面向全民提供市政通APP，充分體現了大市政、信息公開透明化以及公眾的高參與度，從而向新型智慧政務又邁出了堅實的一步。

關于排水模型分析，系統立足城市現狀的排水管道，同時結合城市的地形、地貌，具體包含有街道、壓力管道、雨水管網、合流制管網、污水管網、明渠、天然河道等自然和人工實施等諸多因素，利用數值模擬手段，合理模擬城市暴雨降雨的匯水積水情況、降雨徑流情況以及城市排水管網的水力匯流狀況，從而為管網溢流、管網改造、以及管網的風險評估提供決策支持，有利于改善城市排水的設計、建設與管理。

效果評估

通過建設設施信息管理系統實現排水、市政、道橋等系統的靜態數據收集；通過建設管網在線監測系統，實現設施的動態監測、監測數據和視頻的實時顯示與數據分析，有效監控設施的運行狀態；將數字化管理手段與巡查維護、防汛應急、排水戶管理等業務進行整合和優化，構建業務管理系統，形成適用于南通市的市政數字化業務管理流程和模式，提高了監管效率；進行模型分析子系統構建，為模型應用模式構建提供支持。

同時，充分考慮與現有系統，包括與已建系統（泵站自動化控制系統）以及與有聯系的外單位系統（南通市12345市民熱線平臺、南通市12319數字化城市管理系統、南通市應急指揮平臺、市民投訴熱線等在質保內政府及外單位需要接入的所有系統）的對接；并考慮好與智慧城市以及市云中心的銜接。

效益評價

1、建立起南通市市政設施管理的數字化模式，與業務深層次融合，提高南通市市政業務管理水平和服務水平，形成市政一體化的管理平臺；

2、實現南通市市政設施管理處對排水管網、泵站、道橋等信息動態監控，輔助進行科學決策，將許多安全隱患消除在萌芽狀態；

3、提高突發事件和應急搶險反應速度和處理能力，科學調度，實現資源優化調配，以最快的速度控制危害的延伸，將危害降到最低程度，為保障城市市政設施的安全穩定運行提供現代數字化管理手段；

4、構建監測與模型的聯合應用模式，運用模型輔助進行決策，提供管網規劃改造的科學決策手段；

5、各業務子系統既能單獨運行使用，又能集成為一個完整、可靠、經濟和有效的整體，并使之能彼此協調工作，發揮整體效益，達到整體性能最優。

數據處理能力

1、部件地圖數據能根據不同種類部件以相應圖式顯示，非并發時地圖瀏覽響應時間不超過5秒，本地信息查詢響應時間不超過3秒，服務器數據查詢響應時間不超過5秒；

2、并發時地圖瀏覽響應時間不超過10秒，服務器數據查詢響應時間不超過10秒；

3、地圖位置查詢和定位時間不超過5秒；

4、由于軟件故障引起的用戶操作失敗的概率應該不超過5‰；

5、系統應具備較強的容錯能力；

6、豐富的數據表現形式；支持多種輸入、輸出形式；支持現有數據的導入功能；

7、較強的可擴展能力，系統應支持多層次的擴展能力，支持動態顯示的擴展能力；


8、具備一定的系統自維護能力。

VIII．中國節能水務生產運營信息系統

案例申報單位：武漢華信數據系統有限公司

案例推薦單位：中國節能環保集團公司

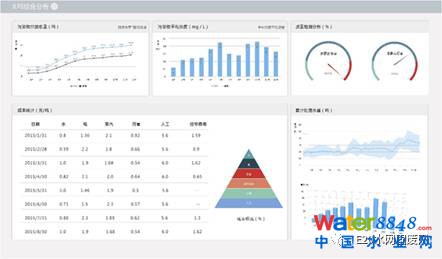

效果圖片



案例簡介

中國節能環保集團公司是央企內部唯一專門從事水務板塊的企業，涉及原水、供水和污水處理，下屬有二級水務公司3家，共運營污水廠（城鎮污水處理及工業廢水處理）55家，自來水廠32家，水庫2座。根據戰略發展需求，計劃在管理水平、管理效率、管理規范化以及系統對于業務的支持力度等方面取得成效。針對水務業務而言，克服跨地域管理的難題，最大限度地提高各級運營效能，降低人力、時間、費用的消耗；積累分析業務數據，為公司的投資、運營提供支持等�；�于此，華信數據為其規劃并建設一套專業化程度高，涵蓋范圍廣，適應場景多樣的水務生產運營信息系統。

案例亮點

華信數據運用集團公司標準化活動成果，結合集團公司信息化工作近年來形成的全新的信息系統建設思路和方法，集合集團總部、三家水務公司和下屬一線企業的資源，共同開展水務板塊生產運營信息系統建設。項目存在以下亮點：

1.全需求、做減法

全需求：按照系統化思維和結構化方式，對水務行業涉及的所有管理事項進行全面梳理，將大量看似個性化的需求概括、提煉為反映業務本質特征的“原子級”需求，形成需求藍圖；在此基礎上，形成指標藍圖、功能藍圖。

做減法：根據需求藍圖、指標藍圖、功能藍圖，與每家企業實際進行對比，刪減短時間內不需要的需求、指標和功能，形成符合企業實際的需求視圖、指標視圖、功能視圖。

2.共性化全集+個性化組合

共性化全集：根據需求藍圖、指標藍圖、功能藍圖，構建統一的水務板塊信息系統平臺；

個性化組合：在統一的水務板塊信息系統平臺，針對每家企業的實際，進行個性化配置，形成與企業實際相匹配的需求、指標和功能。

效果評估

1、系統在數據處理方面給用戶提供極大的自由度，用戶可以通過數據集合管理功能進行定制化的數據表單配置，該定制化表單可以在零代碼條件下支持企業運行日常數據的分類錄入和各種報表的生成導出，快速應對企業內部數據調閱的需要和各級行政管理部門行業監管的需要。

2、匯總系統所有數據，進行綜合統計分析和深度挖掘，將管理者關心的內容或指標進行可配置的圖形化綜合展示，快速直觀了解企業運營總體情況和發展趨勢。

3、展示數據實現跨越集團層級、二級公司、項目公司、末端廠站層級數據的多層次鉆取，發現二級公司或者集團級別某個指標異常時，可通過數據鉆取快速定位異常情況發生的的具體單位和原因，給生產運營改善提供具體思路，實現精細化管理，提質增效。

4、實現與同行業其他企業的對標比對分析，了解自身在行業內所處的位置和總體運營情況的優劣勢，為投資決策，發揮競爭優勢等提供支撐。

效益評價

1、實現管理事項內容、流程及系統數據項的標準化、規范化，使整個體系內的所有管理事項都遵循著同樣的流程開展，每項事務涉及的數據項在全集團范圍內都是統一的，各單位績效的考核和排名都遵循著統一的規則進行，便于上級管理部門對下屬各單位和機構進行統一管理，可進行橫向的比較，快速發現問題，提高運營效率。

2、水務生產運營信息系統的使用摒棄了過去傳統的消息傳遞方式、數據存儲方式、信息導出方式都發生了深刻的變化，大大的減輕人員的工作負擔，降低了由于人員失誤帶來的數據失真的可能性。

數據處理能力

1、本系統中包含有華信數據自主知識產權的現場數據采集系統，通過工況數據采集儀從生產現場自控網絡中獲取PLC系統采集的實施工況數據，通過數據傳輸中間件傳輸至系統平臺服務器，數據傳輸中間件采用數據加密技術，可進一步減低信息失密的風險，使用霍夫曼算法等進行數據壓縮，減少數據傳輸量，只傳輸新增的和變化的數據，最大可能的減少傳輸數據量，提高并發性，良好的數據緩存機制，斷點續傳，不丟失正確數據，保障采集數據獲取的可靠進行；

2、系統數據采集不對SCADA系統運行造成任何影響，CPU平均負載不超過30%；

3、系統處理滿足秒級實時性需求；

4、數據庫設計支持高效數據查詢與訪問，數據查詢1－2秒以內，獨立的數據匯總運算機制，滿足長周期統計數據在提交查詢之后直接調用的需求。

補充說明

中國節能水務生產運營信息系統融合工業自動化技術、地理信息系統技術、物聯網技術、互聯網+技術、云計算技術、大數據分析技術等，管理生產運營的所有環節，實現事項流程的規范化，結合水務運營管理專家多年的管理經驗，以企業私有云架構部署應用的方式，為中國節能各級運營管理人員提供快速信息化管理應用，輔助各部門準確、高效的建立先進的綜合運營信息化管理體系。



IX．智慧水務供排治一體管控應用示范園區

案例申報單位：智恒科技股份有限公司

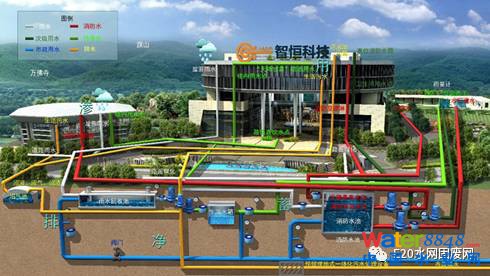

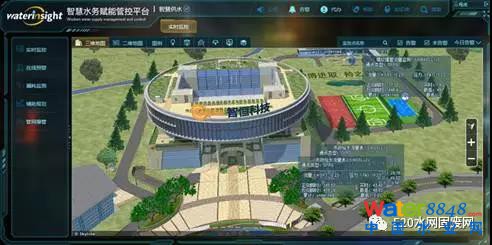

效果圖片

案例簡介

智恒生態園是全國獨創的首個基于智慧水務技術實現水資源循環高效利用的示范基地。

1、園區集中展現城市水務供排治場景，打造了新型水循環、水生態系統。實現污水零排放。

2、園區部署大量NBIOT以及LoRa窄帶物聯網智能終端實現對流量、水壓、水質、水位甚至溫度等數據的精細收集。

通過大數據智慧水務平臺，將監控?cái)?shù)據與建筑三維數據和管網數據融合分析，推出了一系列的智慧水務示范應用，實現全息化感知、高效集約化運營和智慧決策。

案例亮點

1、新型的水循環、水生態系統。園區濃縮展現了從“取水制水”、“供給水”、“輸配水”、“雨水收集利用”、“污水處理與利用”、“消防智慧監控”、“海綿城市防澇建設”等一系列的城市水務環境，實現了水資源的高效循環和利用。

2、基于物聯網、大數據等先進技術應用的智慧水務運行監控試點示范。園區大量使用窄帶物聯網技術，通過各類NB-IoT和LoRa智能終端實現對流量、水壓、水質、水位甚至溫度等連續的過程數據，推出一系列的智慧水務示范應用場景展示。

3、供排治一體的智慧水務規劃、建設試點。打造園區供排治“一張圖”，構建園區全息化感知“智慧水聯網”，為園區給排水運行安全，提高給水、排水運行效率，防范漏損和爆管風險等提供各種支撐。

效果評估

1、基于窄帶物聯網技術實現了對園區水務運行環境和狀態的精細、實時感知。通過各類NB-IoT和LoRa智能終端，實現對降雨量、雨水回收利用、制水用水、污水量等各類水務數據的精細掌握。

2、基于智慧水務技術實現供排治一體化的智慧水務分析管控和運行調度�；�于智恒自研WaterInsight智慧水務賦能管控平臺，實現對園區水廠、供排水管網、雨污裝置、末端用水的立體全息化感知。

3、基于大數據挖掘模型，實現對供排水運行的智能化分析、智能化調度、智能化管控和智能化風險提醒應急處置。園區實現了對水廠工藝的智能監控、供排水管網的全生命周期管理及其狀態的智能監測；實現了供排水運行流量壓力動態模擬感知和風險預警；實現了智能規劃、維修和節能調度方案推薦。

效益評價

1、案例打造了全國首個智慧水務生態園。充分展示了窄帶物聯網、GIS地理信息、三維全息建模、大數據挖掘、人工智能等各類先進技術在城市供排治水務治理和水生態文明建設中的應用。發揮了智慧水務應用、推廣、產業創新的示范作用。

2、基于智慧技術的應用，實現了水循環、水生態系統中的多項突破創新。如水務供排治一體管控、消防水實時監測與循環利用、雨水高效收集回用、分散式污水治理等。實現過程可感知、效果可量化、運行智慧化。

3、實現了水資源的綜合高效利用。智恒園區實現了市政污水0排放，雨水收集利用率90%以上；同等面積、同等人數情況下實現水資源利用效率提升至少20%。

數據處理能力

平臺探索構建了一套全面準確的數據采集、數據治理、數據存儲、數據融合的水務數據中心架構，實現橫向業務關聯與縱向模型貫通。

智恒科技云數據中心機房一方面要求數據中心保持高可用性特點能高效地、安全地運營，另一方面，將降低能源消耗和運行成本，著力打造“綠色”機房。

園區專屬的機房，設在智恒科技園研發大樓二層，面積約373 平方米,可容納176個機柜，最高可容納5000多臺服務器。當前，機房已托管200多個城市的水務數據，日新增203萬條數據，累計11億條數據，存儲約20T數據。

智恒科技云數據中心可實現百萬級數據設備的接入，具備千億級日處理能力、PB 級存儲能力、毫秒級分析能力，形成可視化的數據，積極應對變化不定的業務需求。

X．中山公用水務智慧水務項目

案例申報單位：中山公用水務有限公司

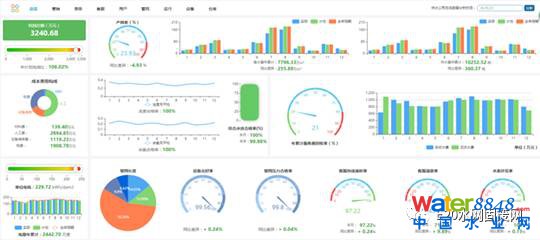

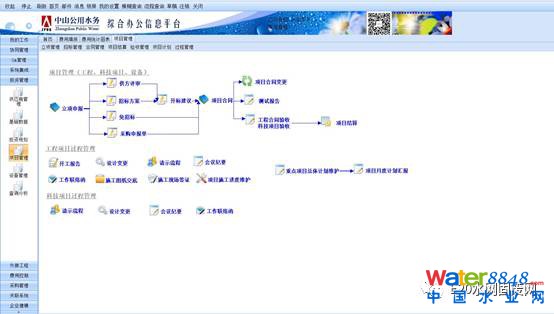

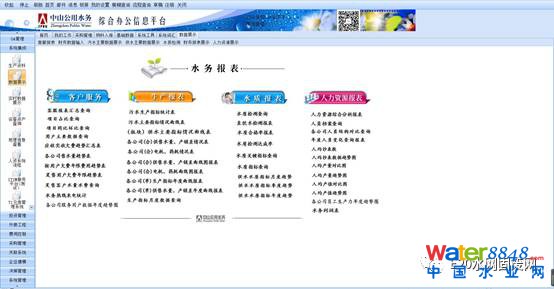

效果照片

案例簡介

中山公用水務智慧水務項目啟動于2012年5月，項目構筑了一套完整的信息架構體系，對供排水的運行數據、企業管理的流程進行標準化管理，再造和優化公司業務完整流程，實現決策分析。實現項目管理、資金管理、物資采購等多個業務系統的流程控制、預算控制、過程控制；通過強大的信息集成實現經營指標和工作計劃的監控和考核。最終通過信息技術完成企業的管理標準和管理輸出，推進公司的經營效率，推動公司核心競爭能力，讓公司更智慧的為城市和居民服務。

案例亮點

 “智慧水務”信息化系統，通過費用管控模塊實現了資金流的透明化，通過投資管控、外接工程、采購管理和費用管控模塊實現了業務管控的標準化，通過移動辦公實現了業務審批的便捷化。此外“智慧水務”信息化系統的建立，疏通了各個業務系統之間的業務關聯，形成了有效的決策分析報表，為實現供水行業的精細化、規范化管理提供了有力的支持，在整個供水信息化系統中起著至關重要的作用。2014年獲得中山市科技進步獎三等獎，2016年獲得廣東省企業管理現代化創新成果二等獎。

效果評估

實現了資金計劃功能，提高了資金使用效益。各生產廠工藝環節的數據上傳到智慧水務平臺，公司技術人員通過智慧水務平臺收集各水廠關鍵指標數據,并進行橫向和縱向多維數據分析挖掘，制定節能降耗措施。技術人員通過系統能對項目投資情況進行綜合分析，形成下一年的投資規范指導。通過智慧水務平臺，所有的日常費用支出都能通過網上報銷，通過日常費用數據分析可以指導準確的制定下一年的資金預算。

效益評價

通過智慧水務系統的數據支持，我們對生產能做到更加精細化的管控，從而降低生產能耗。展示報表的建立，節約了手工進行數據統計分析的人力。實現了資金計劃功能，使得資金計劃更加準確，財務部每月向集團申請的資金將會更加準確，使得以前可能多余申請的部分資金能得以解放用于投資理財,提高資金使用效益。供水安全性更高，通過智慧水務生產數據統一平臺，可實時監控水廠的出廠水質、水壓、水量數據以及供水管網各個壓力控制點，能及時發現異常并采取應對措施，消除不安全因素，用戶的水質、水壓更穩定、更有保證。通過系統建設，實現項目進展清晰管控，項目資料不缺失不遺漏。技術人員通過系統能對項目投資情況進行綜合分析，形成下一年的投資規范指導。

數據處理能力

1、單臺服務器能夠同時響應500個并發；

2、操作響應時間在5秒之內；

3、報表統計在30秒之內完成；

4、連續穩定運行7*24小時。
